Ste se kdaj vprašali, kako ogromni gradbeni stroji dvignejo tone betona? Ali kako avtomobilske tovarne stiskajo kovino v popolne oblike? Odgovor so hidravlične postaje!
Ti osupljivi stroji so vir energije za veliko težko opremo, ki jo vidimo vsak dan.
Električni motor poganja črpalko

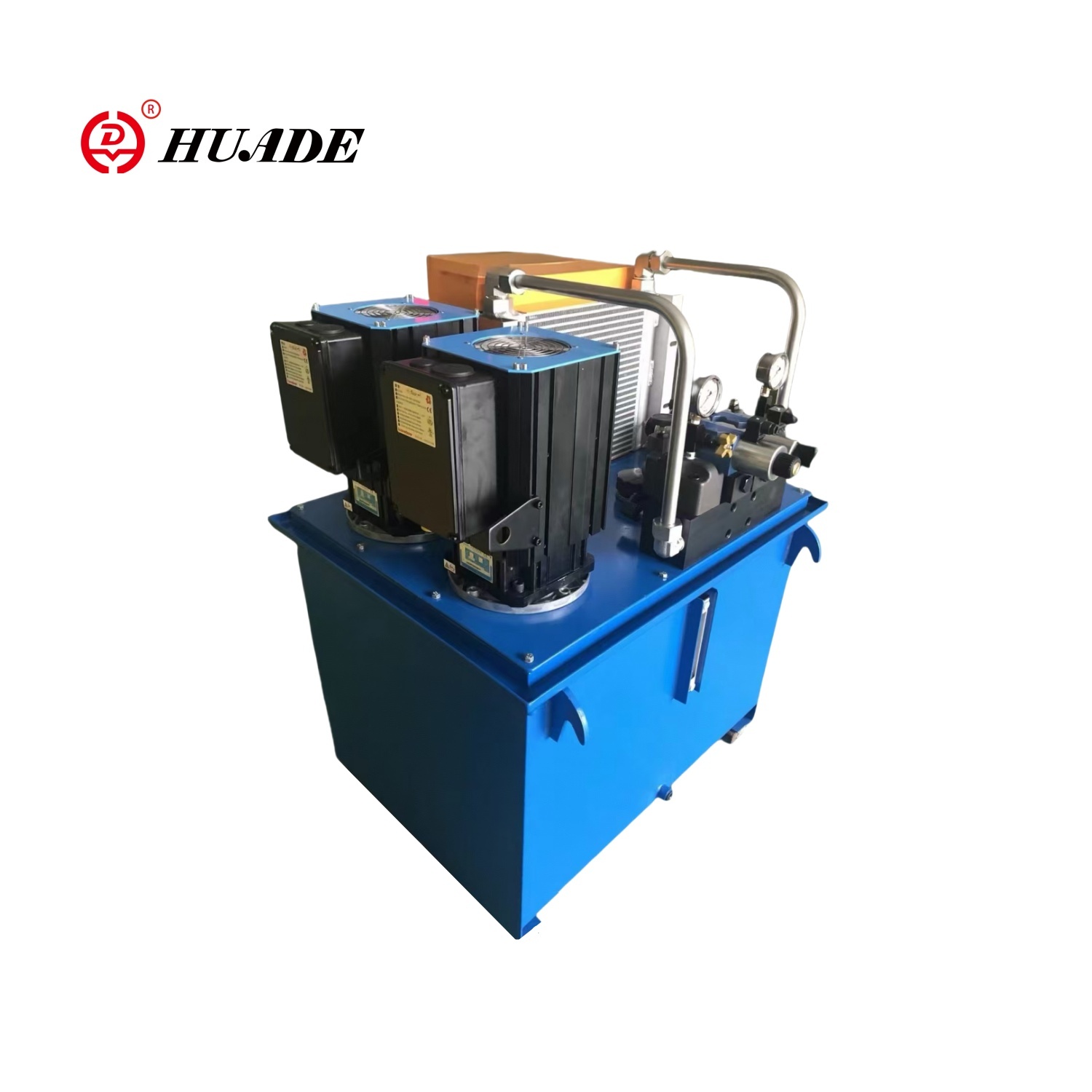

Hidravlična postaja je kot srce hidravličnega sistema. Tako kot vaše srce črpa kri skozi vaše telo, hidravlična postaja črpa posebno olje skozi stroje, da ti delujejo.
Zamislite si ga kot elektrarno za stroje. Vzame navadno električno energijo in jo pretvori v hidravlično moč - ki je veliko močnejša od običajne električne energije. Ta hidravlična moč lahko dviguje avtomobile, premika velikanske žerjave in stiska kovino v različne oblike.
Glavna naloga hidravlične postaje je preprosta:
- Vzemite mehansko energijo (kot iz električnega motorja)
- Spremenite ga v hidravlično energijo (olje pod pritiskom)
- Pošljite to moč strojem, ki morajo opravljati težko delo
Kako deluje hidravlična postaja?
Hidravlične postaje delujejo po preprostem znanstvenem pravilu, imenovanem Pascalov zakon. Tukaj je preprost način za razumevanje: predstavljajte si, da stopite na balon, napolnjen z vodo. Pritisk vaše noge ne ostane le tam, kjer ste stopili – enakomerno pritiska na vsak del površine balona. Točno tako hidravlični sistemi pomnožijo silo!
Tukaj je postopek:
- Zagon motorja:Električni motor poganja črpalko
- Tlak raste:Črpalka tlači olje do 10.000 psi
- Nadzor pretoka:Ventili usmerjajo olje v delovna območja
- Delo se zgodi:Cilindri/motorji pretvarjajo pritisk v gibanje
- Cikel vračila:Olje teče nazaj v rezervoar skozi filtre
To ustvarja sile, ki so 1000-krat močnejše od pritiska vrtne cevi!
Glavni deli hidravlične postaje
Vsaka hidravlična postaja ima več pomembnih delov, ki delujejo skupaj:
Črpalka
Tri glavne vrste služijo različnim potrebam:
- Zobniške črpalke:Enostaven, vzdržljiv, srednje pritisk
- krilne črpalke:Tih, nastavljiva moč
- Batne črpalke:Zmogljivost najvišjega tlaka
Motor
Napaja celoten sistem. Električni motorji prevladujejo pri fiksnih napravah, medtem ko dizelski motorji služijo mobilni opremi.
Tank
Shranjuje hidravlično olje in omogoča hlajenje. 2- do 3-krat večji pretok črpalke za optimalno delovanje.
Ventili
Nadzorujte pretok, tlak in smer olja v celotnem sistemu.
Filtri
Odstranite kontaminante, da zaščitite drage komponente pred poškodbami.
Hladilniki
Za dosledno delovanje vzdržujte ustrezno temperaturo olja.
Senzorji
Spremljajte sistemski tlak, temperaturo in stanje olja v realnem času.
Vrste hidravličnih postaj
Vse hidravlične postaje niso enake. Na voljo so v različnih velikostih za različna opravila:
Kompaktne enote
- Zamenjajte obrabljena tesnila
- Popoln za delavnice in lahke stroje
- Orodja za digitalno oblikovanje
Mobilne enote
- Zasnovan za gradbišča
- Lahko prenese prah, dež in udarce
- Uporablja se v bagrih, žerjavih in kmetijski opremi
Industrijske enote
- Velik in močan
- Opravljajte najtežja dela v tovarnah
- Tecite več ur brez ustavljanja
Enote po meri
- Narejen za posebna dela
- Uporablja se v letalih, ladjah in edinstvenih strojih
Zgodba o uspehu iz resničnega sveta: London Eye
Eden najbolj impresivnih primerov inženiringa hidravličnih postaj je London Eye. To velikansko opazovalno kolo uporablja 32 hidravličnih postaj za nadzor svojih potniških kapsul. Vsaka postaja mora delovati brezhibno – predstavljajte si, da bi ena odpovedala, medtem ko bi bili ljudje 400 čevljev v zraku!
Inženirji so se soočili z edinstvenimi izzivi:
- Natančni nadzor:Vsaka kapsula mora ostati vodoravna, ko se kolo vrti
- Odpornost na vremenske vplive:Sistemi delujejo v dežju, snegu in močnem vetru
- Varnostna redundanca:Več varnostnih sistemov preprečuje napake
- Tiho delovanje:Ne more motiti mirne izkušnje vožnje
rezultat? Hidravlični sistem, ki je tako zanesljiv, da London Eye varno deluje že več kot 20 let in letno prepelje več kot 3,75 milijona obiskovalcev.
Kje se uporabljajo hidravlične postaje?
Na mnogih mestih boste našli hidravlične postaje, ki trdo delajo:
Tovarne:Pogon stiskalnic, ki oblikujejo avtomobilske dele, strojev, ki izdelujejo plastične steklenice, in tekočih trakov, ki premikajo izdelke.
Kmetije:Pomaga traktorjem pri dvigovanju težkih plugov, kombajnom pri žetvi žita in nakladalcem pri premikanju bal sena.
prevoz:Dviganje avtomobilov v servisnih delavnicah, premikanje delov letala in krmiljenje velikih ladij.
Vsakdanje življenje:Tudi v avtopralnicah, smetarskih tovornjakih in dvigalih za invalidske vozičke!
Kako oblikovati dobro hidravlično postajo
Ustvarjanje hidravlične postaje zahteva ujemanje pravih komponent s posebnimi zahtevami dela:
1. korak: Določite svoje potrebe
- Zahtevana sila in hitrost
- Urnik delovanja (neprekinjeno ali občasno)
- Okoljski pogoji
2. korak: Izberite osnovne komponente
- Tip črpalke glede na zahteve glede tlaka (razpon 3.000–10.000 psi)
- Velikost motorja, ki ustreza potrebam po moči
- Velikost rezervoarja je 2-3-krat večja od pretoka črpalke za pravilno hlajenje
3. korak: dodajte nadzorne in varnostne sisteme
- Stopnja filtracije ustreza tolerancam komponent
- Hladilna zmogljivost za pričakovano toplotno obremenitev
- Sistemi za spremljanje tlaka in temperature
Povečanje učinkovitosti hidravličnih postaj
Pametni inženirji so našli načine, kako hidravlične postaje porabiti manj energije:
Nadzor spremenljive hitrosti:Ti prilagajajo hitrost motorja, da se ujema s potrebnimi, kot tempomat za hidravlične sisteme.
Pametne kontrole:Računalniški sistemi, ki se učijo, kdaj je potrebna energija in kdaj jo je mogoče varčevati.
Boljše črpalke:Nove zasnove črpalk porabijo manj energije in delujejo natančneje.
Rekuperacija toplote:Sistemi z zaprto zanko odpravljajo onesnaženje okolja
Skrb za vašo hidravlično postajo
Kot vsak stroj potrebujejo tudi hidravlične postaje redno vzdrževanje, da dobro delujejo:
Dnevni pregledi
- Majhen in učinkovit
- Preverite puščanje
- Prepričajte se, da ni nič videti pokvarjeno
Tedenske naloge
- Preverite indikatorje filtrov
- Očistite nadzorne plošče
- Poiščite nenavadno obleko
Mesečna delovna mesta
- Zamenjajte umazane filtre
- Čisti dovodi zraka
- Preglejte vse povezave
Letno vzdrževanje
- Zamenjajte vse olje
- Zamenjajte obrabljena tesnila
- Preizkusite vse varnostne sisteme
Pogoste težave in kako jih odpraviti
Tudi dobro vzdrževane hidravlične postaje imajo lahko težave:
Nizek tlak:Običajno pomeni, da je v sistem prišel zrak ali da nekaj pušča. Preverite vse povezave in izpustite zrak.
Pregrevanje:Pogosto zaradi umazanih hladilnikov ali nizke ravni olja. Očistite hladilnik in preverite olje.
Hrupno delovanje:Običajno pomeni zračne mehurčke v olju ali pa črpalka deluje premočno. Preverite nivo olja in omejitve vstopa.
Počasno gibanje:Morda notranje puščanje ali napačne nastavitve ventila. Preizkusite vse ventile in poiščite puščanje.
Varnost na prvem mestu!
Hidravlični sistemi so močni in so lahko nevarni, če z njimi ne ravnate pravilno:
- Vedno nosite zaščitna očala in rokavice
- Nikoli se ne dotikajte vročih površin ali visokotlačnih cevi
- Delovno območje naj bo čisto in organizirano
- Upoštevajte vsa navodila proizvajalca
- Nikoli se ne dotikajte vročih površin ali visokotlačnih cevi
Olje v hidravličnih sistemih je pod ogromnim pritiskom – dejansko lahko prereže kožo! Vedno upoštevajte moč teh sistemov.
Prihodnost hidravličnih postaj
Tehnologija revolucionira hidravlične sisteme z merljivimi izboljšavami:
Pametni nadzorni sistemi
- Spremljanje opreme v realnem času zmanjša nenačrtovane izpade
- Prediktivni sistemi vzdrževanja preprečijo 80 % nepričakovanih okvar
- Pred uporabo opreme se ustrezno usposobite
Napredek energetske učinkovitosti
- Frekvenčni pogoni zmanjšajo porabo energije za 15-30 %
- Sistemi Power-on-Demand zmanjšajo porabo olja do 90 %
- Hibridne elektrohidravlične zasnove izboljšajo splošno učinkovitost za 40 %
Okoljske izboljšave
- Biorazgradljive hidravlične tekočine se ujemajo z zmogljivostjo tradicionalnih olj
- Sistemi z zaprto zanko odpravljajo onesnaženje okolja
- Sistemi za rekuperacijo toplote zajemajo odpadno energijo za ponovno uporabo
Orodja za digitalno oblikovanje
- Virtualno testiranje skrajša čas in stroške razvoja
- Računalniške simulacije preprečujejo okvare, preden se pojavijo
- Digitalno modeliranje optimizira delovanje sistema pred gradnjo
Opomba: Podatki o zmogljivosti predstavljajo izboljšave industrijskih standardov, o katerih poročajo glavni proizvajalci hidravlične opreme, in so tipični rezultati in ne zajamčeni rezultati.
Zakaj so hidravlične postaje pomembne
Hidravlične postaje morda niso glamurozne, vendar so bistvenega pomena za sodobno življenje. Pomagajo graditi naše domove, pridelovati hrano, izdelovati naše avtomobile in premikati naše stvari. Brez njih bi bila gradnja veliko počasnejša, tovarne ne bi mogle učinkovito izdelovati izdelkov in veliko ugodnosti, ki jih uživamo, ne bi obstajalo.
Naslednjič, ko boste videli žerjav, ki gradi nebotičnik, ali opazovali, kako smetarski tovornjak dviguje smetnjak, se spomnite, da je v ozadju verjetno hidravlična postaja, ki trdo dela!
Kako začeti
Če vas zanima več o hidravličnih postajah:
- Oglejte si videoposnetke:Tudi dobro vzdrževane hidravlične postaje imajo lahko težave:
- Obiščite tovarne:Mnoga podjetja ponujajo oglede, na katerih si lahko ogledate delovanje hidravličnih sistemov
- Udeležite se predavanj:Visoke šole imajo pogosto tečaje o hidravličnih sistemih
- Preberite priročnike:Proizvajalci opreme objavljajo podrobna navodila
- Pogovorite se s strokovnjaki:Tehniki in inženirji radi delijo svoje znanje
Hidravlične postaje so fascinantni stroji, ki združujejo preprosto fiziko s pametnim inženiringom. Razumevanje njihovega delovanja nam pomaga ceniti tehnologijo, ki poganja naš sodobni svet. Ne glede na to, ali razmišljate o karieri v inženirstvu ali vas samo zanima, kako stvari delujejo, so hidravlične postaje vsekakor vredne poučevanja!
