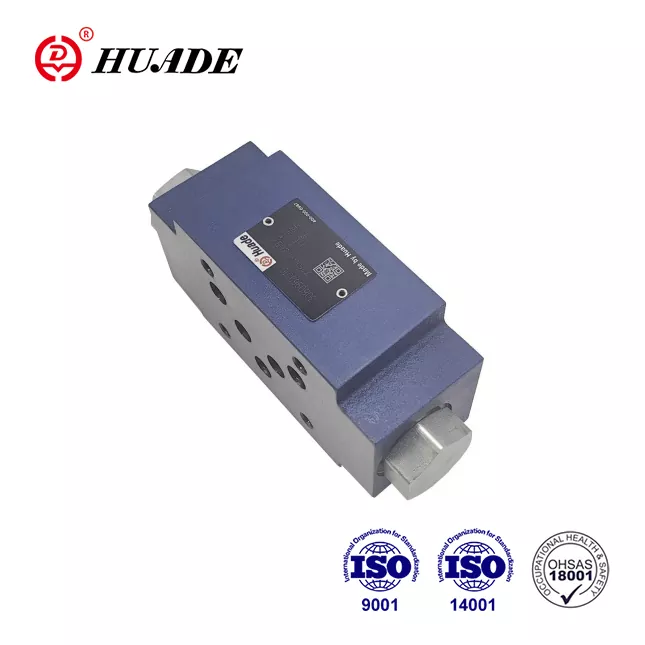

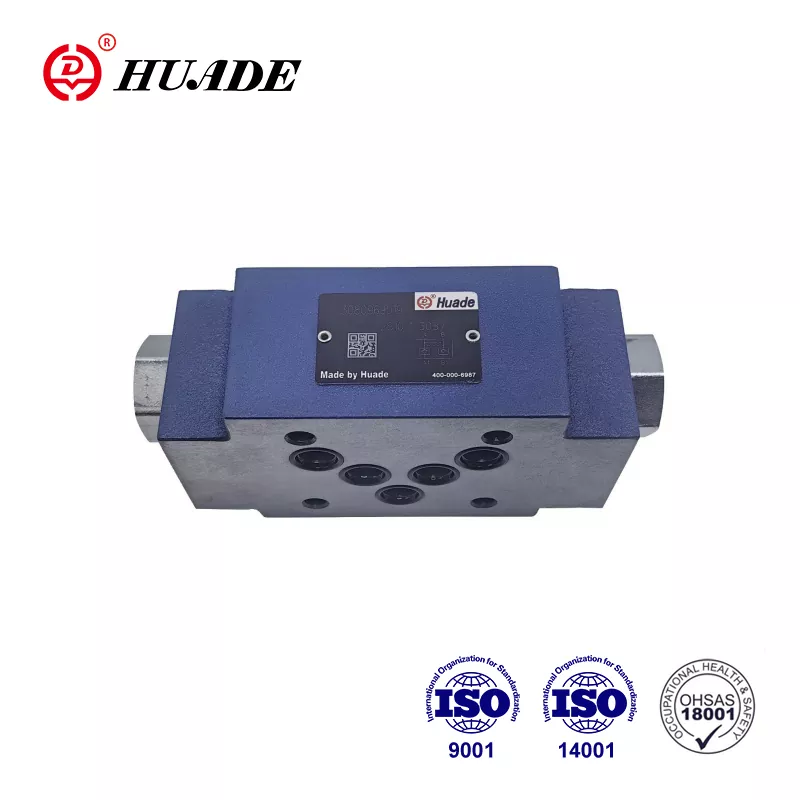

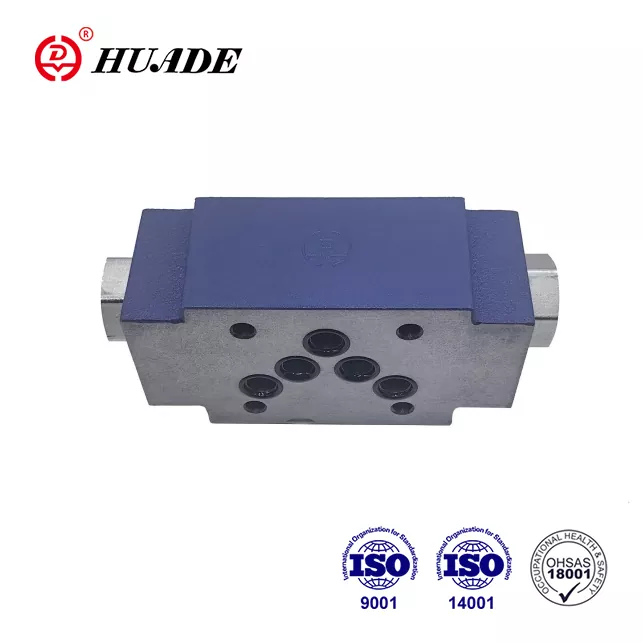

Sendvič plošča povratnega ventila Z2S 10

Huade je vključil vrhunsko tehnologijo iz Rexrotha zaradi sedemletnih izkušenj v sodelovanju z Rexrothom od leta 1979. Protipovratni ventil Z2S 10 iz Huade je cenovno ugodna alternativa isti seriji iz Rexrotha. Huade je opravil mednarodni standard, in sicer ISO9001, ISO14001 in OH SAS18001. Vsak povratni ventil Z2S 10 je podvržen strogemu testiranju, preden zapusti tovarno, da se zagotovi vrhunsko delovanje. Hidravlični ventili Huade® se pogosto uporabljajo v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih, varstvu okolja, ladjedelništvu, letalstvu, železniškem tranzitu, naftni in petrokemični industriji, vojaški industriji in na drugih področjih. To je dobro znana nacionalna blagovna znamka na Kitajskem. Je tehnološko naprednejši in vzdržljivejši od podobnih izdelkov v tej liniji.

Parameter izdelka sendvič plošče povratnega ventila Z2S 10

Lastnosti izdelka in uporaba sendvič plošče povratnega ventila Z2S 10

Lastnosti:

▶ Za uporabo v sklopih navpičnega zlaganja

▶ Za neprepustno zapiranje enega ali dveh servisnih vrat

▶ Vzorec za priključitev na Din 24 340 oblika A, ISO4401 in CETOP - RP 121H

Uporaba:

Ta krmilni povratni ventil Z2S se uporablja za navpično zlaganje. Po potrebi lahko zapre eno ali dve delujoči odprtini za olje brez puščanja.

Funkcije, del in simboli sendvič plošče povratnega ventila Z2S 10

Protipovratni ventili tipa Z2S 10 so sendvič plošče. Uporabljajo se za neprepustno zapiranje enega ali dveh servisnih priključkov, tudi za daljša časovna obdobja. Prosti pretok poteka od A1 do A2 ali B1 do B2. Pretok v A1 B1 v nasprotni smeri je blokiran. Ko tekočina teče od A1 do A2, je tuljava (1) pritisnjena in potisnjena v desno, s čimer se odpre kroglični loputni ventil (2), ki nato odpre loputo (3). Da bi zagotovili pravilno zapiranje ventila, morajo biti servisni priključki A2 B2 smernega ventila povezani z rezervoarjem v nevtralnem položaju.

Simbol Z2S

Pogled v izrezu Z2S 10

Tipičen primer vezja Z2S
