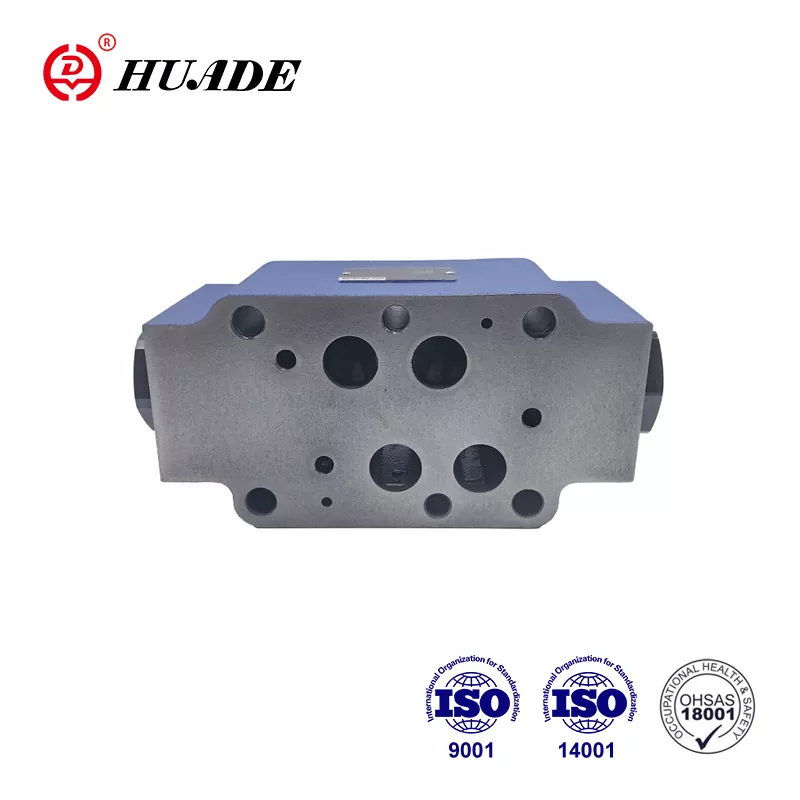

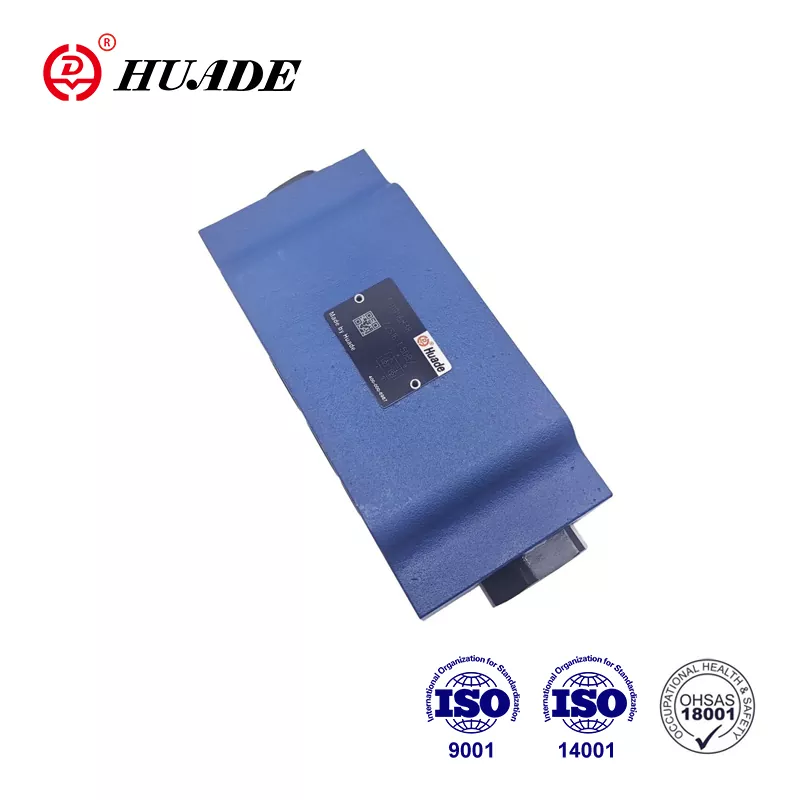

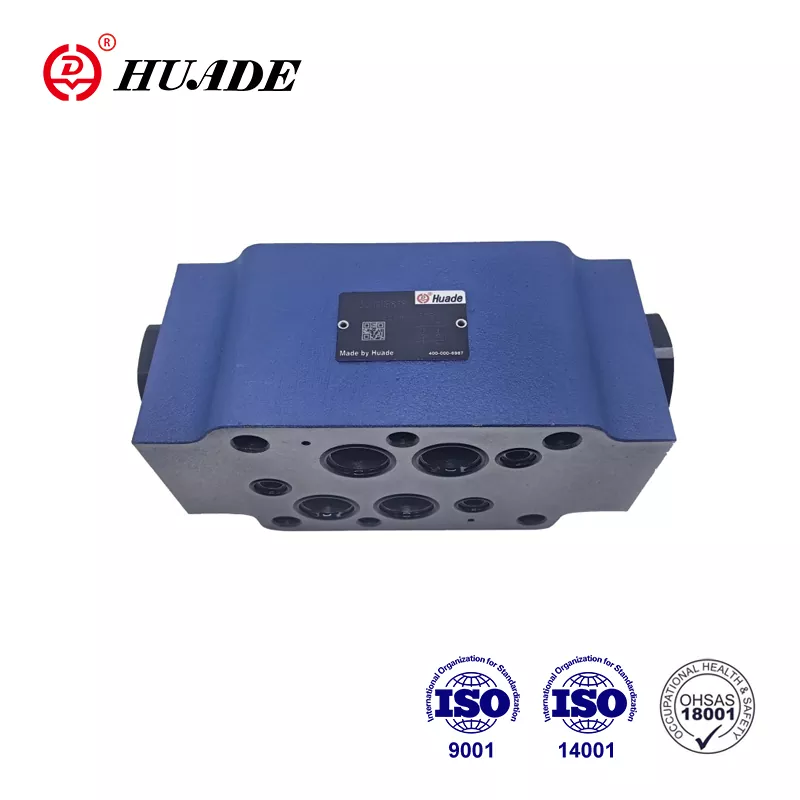

Sendvič plošča povratnega ventila Z2S 16

Podjetje Huade, ustanovljeno s strateškim partnerstvom med kitajsko in nemško vlado leta 1979, je dvakrat sodelovalo z Rexrothom. Protipovratni ventil Huade® Z2S 16 lahko nadomesti Rexrothov Z2S 16 v isti seriji. Cena je bolj razumna. Tovarna ima dober inšpekcijski sistem, ki zagotavlja stabilno delovanje. Vsak Z2S 16 bo zapakiran v standardne kartonske škatle in nepremočljivo plastično embalažo, preden bo zapustil tovarno. Huade je opravil ISO9001, ISO14001 in OH SAS18001. Hidravlični smerni ventili Huade® se zaradi zanesljivega delovanja uporabljajo v vojaški industriji. To je stara nacionalna znamka na Kitajskem.

Parameter izdelka sendvič plošče povratnega ventila Z2S 16

Lastnosti izdelka in uporaba sendvič plošče povratnega ventila Z2S 16

Lastnosti:

▶ Za uporabo v sklopih navpičnega zlaganja

▶ Za neprepustno zapiranje enega ali dveh servisnih vrat

▶ Vzorec za priključitev na Din 24 340 oblika A, ISO4401 in CETOP - RP 121H

Uporaba:

Ta kontrolni ventil Z2S se uporablja za navpično zlaganje. Po potrebi lahko zapre eno ali dve delujoči odprtini za olje brez puščanja.

Funkcije, odsek, simboli sendvič plošče povratnega ventila Z2S 16

Pilotno vodeni protipovratni ventil tipa Z2S 16 je zasnovan s sendvič ploščo. Uporablja se za neprepustno zapiranje enega ali dveh servisnih vrat, tudi za daljša časovna obdobja. Prosti pretok poteka od A1 do A2 ali B1 do B2. Pretok v A1 B1 v nasprotni smeri je blokiran. Ko tekočina teče od A1 do A2, je tuljava pritisnjena in potisnjena v desno, s čimer se odpre kroglični loputni ventil, ki nato odpre loputo. Da bi zagotovili pravilno zapiranje ventila, morajo biti servisni priključki A2 B2 smernega ventila povezani z rezervoarjem v nevtralnem položaju.

Simbol Z2S

Tipičen primer vezja Z2S
