Hidravlični sistemi so hrbtenica neštetih industrijskih aplikacij, od gradbene opreme in proizvodnih strojev do vesoljskih sistemov in avtomobilskih komponent. V središču teh sistemov je kritična sestavina, ki določa uspešnost, učinkovitost in natančnost: hidravlični ventil za nadzor pretoka. Razumevanje, kako delujejo ti ventili, je bistvenega pomena za vse, ki sodelujejo pri oblikovanju, vzdrževanju ali obratovanju hidravličnega sistema.
Hidravlični krmilni ventil je natančno opremljena naprava, zasnovana za uravnavanje pretoka hidravlične tekočine znotraj sistema. Za razliko od preprostih ventilov, krmilni ventili pretoka zagotavljajo spremenljivo omejitev pretoka tekočine, kar omogoča operaterjem, da natančno prilagodijo hitrost in silo hidravličnih aktuatorjev, kot so jeklenke in motorji. Ti ventili v bistvu delujejo kot "plin" hidravličnih sistemov, ki nadzirajo, kako hitro ali počasne hidravlične komponente delujejo.
Primarna funkcija teh ventilov sega nad preprosto regulacijo pretoka. Ohranjajo dosledne zmogljivosti v različnih pogojih obremenitve, kompenzirajo nihanja tlaka in zagotavljajo gladko, nadzorovano gibanje hidravličnih strojev. Ta raven nadzora je ključnega pomena pri aplikacijah, kjer so natančnost, regulacija hitrosti in gladko delovanje najpomembnejši.
Temeljno načelo za hidravlične ventile za nadzor pretoka se vrti okoli nadzorovane omejitve pretoka tekočine. Ko hidravlična tekočina naleti na omejitev na njegovi poti, se pretok zmanjšuje, medtem ko se tlak poveča pred omejitvijo. Z spreminjanjem velikosti te omejitve lahko ventili za nadzor pretoka natančno modulirajo pretok.
Večina krmilnih ventilov pretoka deluje na načelu odprtine, kjer tekočina prehaja skozi kalibrirano odprtino. Ko se spreminja velikost odpiranja, tako tudi pretok. Razmerje med velikostjo odprtine, diferencialnim pritiskom in pretokom sledi vzpostavljenim hidravličnim načelom, kar omogoča predvidljiv in ponovljiv nadzor.
Notranji mehanizem ventila običajno sestavlja premični element - na primer tuljava, igla ali poppet -, ki ga je mogoče postaviti za ustvarjanje spremenljive omejitve. Ta element se aktivira z različnimi sredstvi, vključno z ročno prilagoditvijo, vzmetno obremenitvijo ali elektronskim nadzorom, odvisno od oblikovanja ventila in uporabe.
Igle ventili
Igelni ventili predstavljajo najpreprostejšo obliko krmiljenja pretoka, ki vsebuje zoženo iglo, ki se premika v in iz natančno obdelanega sedeža. Ko se igla prilagodi, spreminja učinkovito območje pretoka, kar zagotavlja natančen nadzor nad hitrostmi pretoka. Ti ventili se odlikujejo v aplikacijah, ki zahtevajo natančno, ročno nastavitev in jih običajno najdemo v instrumentih in aplikacijah z nizkim pretokom.
Zasnova igelnega ventila omogoča izjemno fino prilagoditev pretoka, zaradi česar je idealen za namene kalibracije in situacije, ko lahko majhne spremembe pretoka znatno vplivajo na delovanje sistema. Vendar običajno zahtevajo ročno prilagoditev in morda niso primerni za aplikacije, ki zahtevajo pogoste spremembe pretoka.
Ventili za plin
Ventili za plin, znani tudi kot ventili s fiksno odprtino, uporabljajo preprosto omejitev za nadzor pretoka. Medtem ko so osnovni v oblikovanju, so v mnogih aplikacijah zelo učinkovite. Ti ventili so lahko ročno nastavljivi ali pritrjeni, odvisno od zahtev glede aplikacije. Glavna omejitev osnovnih ventilov za plin je, da se pretok spreminja glede na diferencialno tlačno diferenciranje po ventilu.
Napredne zasnove ventila za plin vključujejo mehanizme kompenzacije tlaka, da ohranijo konsistentne hitrosti pretoka kljub nihanjem tlaka. Ta funkcija je primerna za aplikacije, kjer se spreminjajo pogoji obremenitve, vendar je potrebna dosledna hitrost aktuatorja.

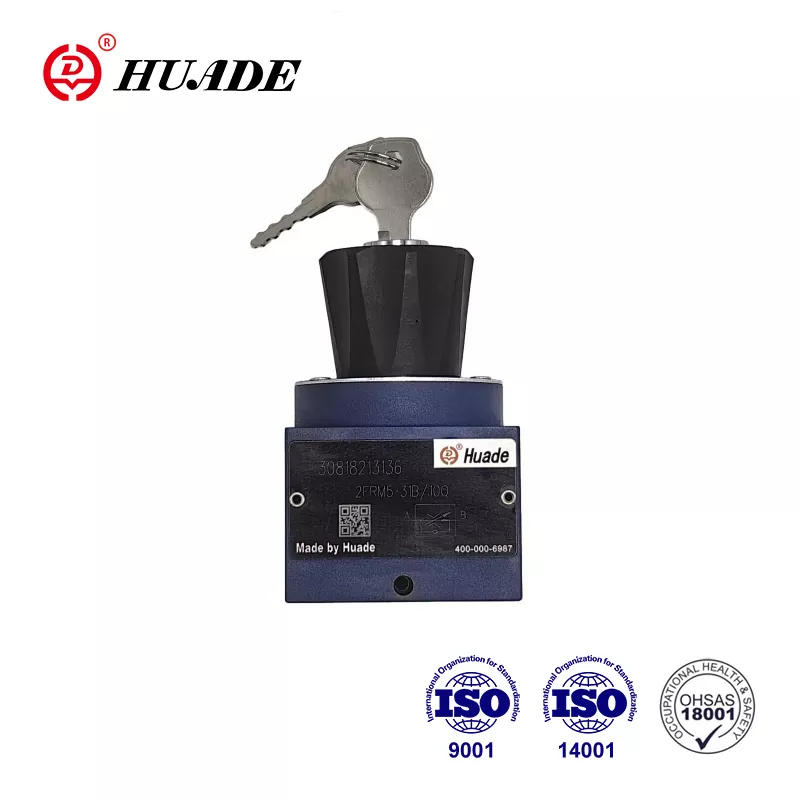

Ventili za krmiljenje pretoka s tlakom
Ti prefinjeni ventili predstavljajo pomemben napredek v tehnologiji nadzora pretoka. Vzdržujejo konstantne stopnje pretoka ne glede na spremembe tlaka po ventilu v njihovem delovnem območju. To dosežemo z mehanizmom za kompenzacijo notranjega tlaka, ki samodejno prilagodi velikost odprtine na podlagi diferenciala tlaka.
Zasnova s tlakom kompenzirana ponavadi vključuje vzmetno napolnjeno kompenzatorsko tuljavo, ki se odziva na spremembe tlaka. Ko se tlak na nižji stopnji poveča, kompenzator samodejno odpre odprtino, da ohrani stalen pretok. Ko se tlak na nižji stopnji zmanjša, je odprtina omejena, da se prepreči povečanje pretoka.
Proporcionalni krmilni ventili pretoka
Proporcionalni krmilni ventili pretoka uporabljajo elektronske krmilne signale za modulacijo hitrosti pretoka. Ti ventili pretvorijo električne vhodne signale - tipično napetost ali tok - v proporcionalni izhod pretoka. Ponujajo natančne zmogljivosti daljinskega upravljalnika in jih je mogoče enostavno vključiti v avtomatizirane sisteme.
Elektronski nadzor omogoča dinamično prilagoditev pretoka na podlagi povratnih informacij sistema, ki omogoča prefinjene strategije nadzora, kot so nadzor pretoka zaprte zanke, programirani profili pretoka in integracija z računalniškimi sistemi za nadzor.
Notranja konstrukcija hidravličnih krmilnih ventilov pretok se razlikuje glede na vrsto, vendar je več ključnih komponent pogoste med dizajni. V telesu ventila je vse notranje komponente in zagotavlja vrata za dovod in izhod za povezavo s tekočino. Mora prenesti sistemski tlak, hkrati pa zagotavlja natančne notranje pretočne prehode.
Krmilni element - bodisi igla, tuljava ali poppet - ustvari spremenljivo omejitev, ki nadzoruje tok. Ta komponenta mora biti natančno izdelana, da se zagotovi nemoten, natančen nadzor pretoka v delovnem območju ventila. Mehanizem aktiviranja postavlja kontrolni element in je lahko ročni, vzmetno ali elektronsko nadzorovan.
Elementi za tesnjenje preprečujejo notranje in zunanje uhajanje, kar zagotavlja učinkovito delovanje in zanesljivost sistema. Ta tesnila morajo prenesti zahteve glede združljivosti hidravlične tekočine, tlačne cikle in temperaturne variacije v celotni življenjski dobi ventila.
V zaklopkih, ki so kompenzirani s tlakom, kompenzatorski sklop samodejno prilagodi velikost efektivne odprtine na podlagi tlačnih pogojev. To običajno vključuje kompenzatorsko tuljavo, vzmetno in s tem povezane pretočne prehode, ki omogočajo funkcijo kompenzacije tlaka.
Pravilna namestitev hidravličnih krmilnih ventilov je ključnega pomena za optimalno delovanje in dolgo življenjsko dobo. Opaziti je treba smer pretoka, saj je večina ventilov zasnovana za enosmerni tok. Ventil mora biti nameščen na dostopni lokaciji za prilagoditev in vzdrževanje, z ustreznim odmikom za povezave in servis.
Kontaminacija sistema je primarni sovražnik krmilnih ventilov pretoka, saj lahko delci motijo natančne odmike, potrebne za natančen nadzor pretoka. Ustrezna filtracija pred tokom krmilnih ventilov je bistvenega pomena, pri čemer je ocena filtra običajno določena proizvajalec ventilov.
Pomembni so tudi temperaturni vidiki, saj se viskoznost hidravlične tekočine spreminja s temperaturo, kar vpliva na značilnosti pretoka. Nekatere aplikacije lahko zahtevajo kompenzacijo temperature ali izbiro ventilov, zasnovanih za določeno temperaturno območje.
Ventili za nadzor pretoka najdejo aplikacije v številnih panogah in sistemih. V mobilni hidravliki nadzorujejo hitrost baglatorskih rok, gibanja žerjavov in pozicioniranja kmetijskih izvajalcev. Industrijske aplikacije vključujejo nadzor hitrosti krme v proizvodnih procesih, sistemih za pozicioniranje in opremo za ravnanje z materiali.
Redno vzdrževanje zagotavlja zanesljivo delovanje in podaljša življenjsko dobo ventilov. To vključuje periodični pregled zunanjih komponent, preverjanje prilagoditvenih mehanizmov in spremljanje ravni kontaminacije sistema. Notranje vzdrževanje običajno vključuje zamenjavo tesnil in pregled kontrolnih elementov za obrabo ali poškodbe.
Pogosta vprašanja odpravljanja težav vključujejo napačen nadzor pretoka, ki lahko kaže na kontaminacijo ali obrabljene kontrolne elemente, in nezmožnost doseganja želenih hitrosti pretoka, kar bi lahko nakazovalo na notranjo škodo ali napačno velikost ventila. Razumevanje teh načinov odpovedi pomaga vzdrževalnemu osebju hitro diagnosticirati in rešiti težave.
