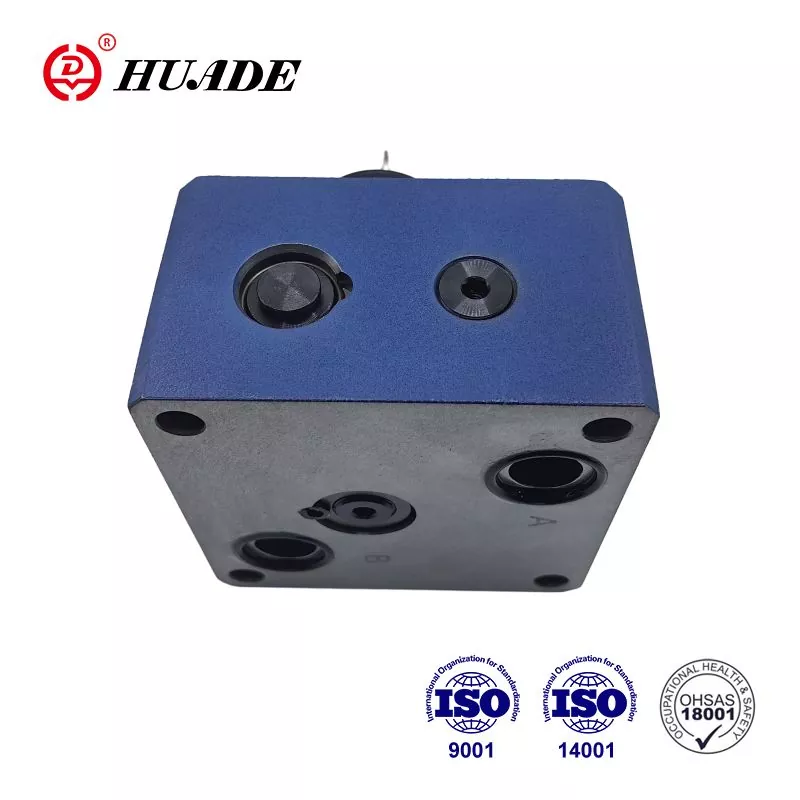

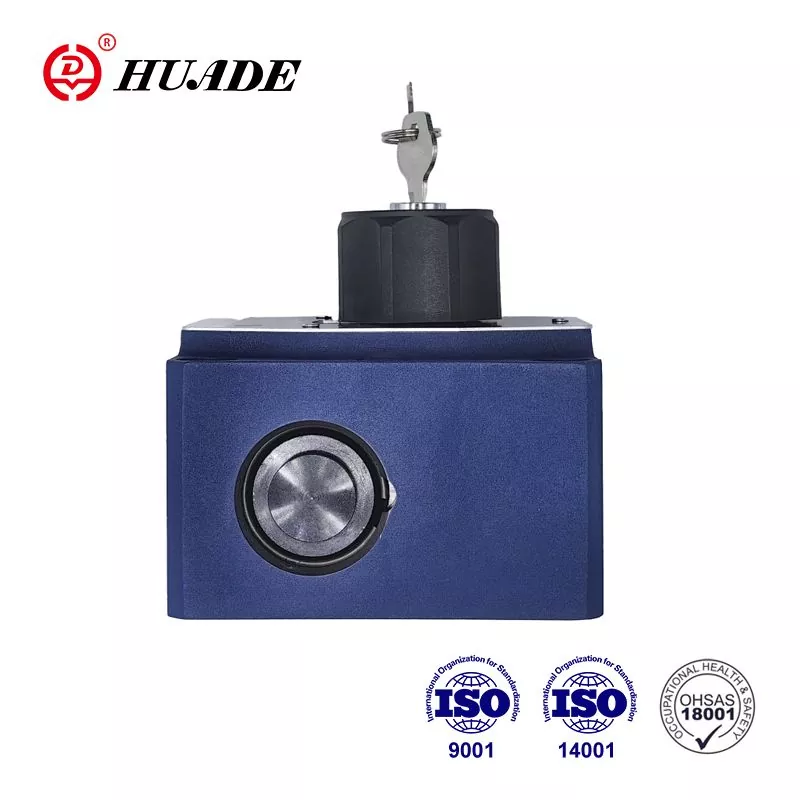

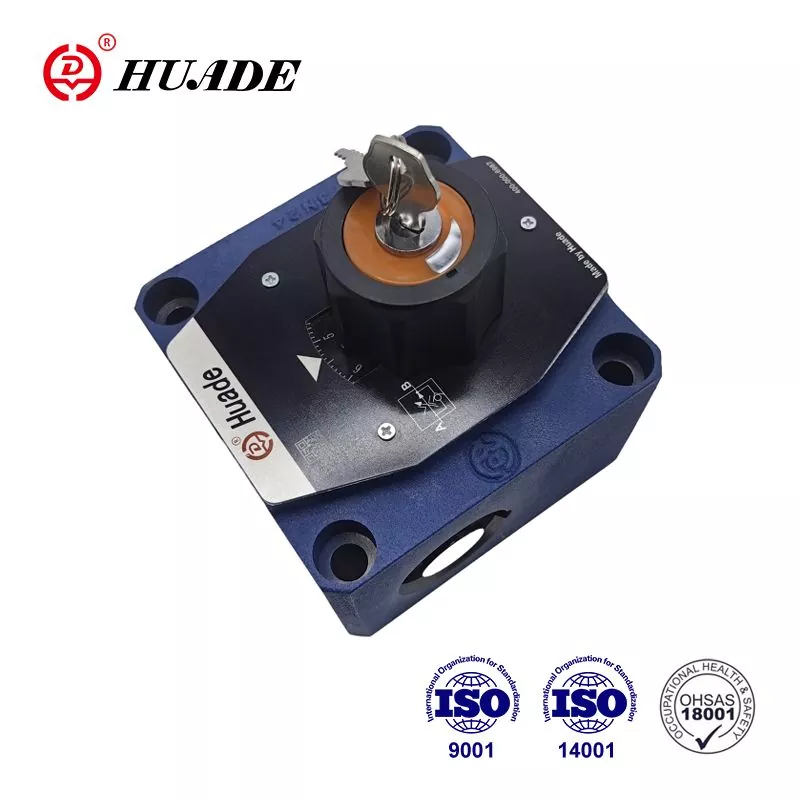

Ventili za regulacijo pretoka so dvosmerni ventili za regulacijo pretoka. Zahvaljujoč dvakratnemu sodelovanju z Rexrothom od leta 1979 je Huade vključil vrhunsko Rexrothovo tehnologijo. Kakovost ventilov za regulacijo pretoka Huade® se lahko kosa s prvovrstnimi mednarodnimi blagovnimi znamkami, cena izdelkov pa je še nižja. Serijo ventilov za regulacijo pretoka je mogoče uporabiti v hidravličnem sistemu krmilnega mehanizma. Huade Hydraulic ima veliko strank v pomorski industriji.
|
Splošno |
|
|
Hidravlična tekočina |
Mineralno olje (za tesnilo NBR) ali fosfatni ester (za tesnilo FPM) |
|
Temperaturno območje (℃) |
-30 do +80 |
|
Razpon viskoznosti (mm²/s) |
10 do 800 |
|
Usmerniška sendvič plošča |
||
|
Največji pretok (l/min) |
10 |
16 |
|
do 50 |
do 160 |
|
|
Delovni tlak (MPa) |
do 31.5 |
|
|
Tlak razpok (MPa) |
0.15 |
|
|
Teža (kg) |
3.2 |
9.3 |
|
Tok. Q max (l/min) |
velikost 10 |
velikost 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p s prostim povratnim tokom B → A, odvisno od Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Nadzor pretoka |
temperaturno stabilen |
±2 % (Q max) |
||||||
|
stabilen na tlak (do |
±2 % (Q max) |
±5 % (Q max) |
||||||
|
Delovni tlak, max.- priključek A (MPa) |
do 31.5 |
|||||||
|
Najmanjše območje razlike v tlaku (MPa) |
0,3 do 0,7 |
0,5~1,2 |
||||||
|
Stopnja kontaminacije (μ m) |
25 (Q<5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Teža (kg) |
5.6 |
11.3 |
||||||
Lastnosti:
▶ Vzorec vrat po DIN 24 340, od A, ISO 4401 in CETOP - RP 121H
▶ Omejevalnik giba kompenzatorja tlaka, opcija
▶ Mehansko delovanje
▶ Zmanjšanje skoka ob zagonu
▶ Regulacija pretoka v obe smeri z usmerniško sendvič ploščo
Uporaba:
Ventili za regulacijo pretoka 2FRM 10 se uporabljajo za vzdrževanje konstantnega pretoka neodvisno od tlaka in temperature.
Ventili 2FRM 10 so v osnovi sestavljeni iz ohišja (1), odprtinske puše (3), kompenzatorja tlaka (4) z opcijskim omejevalnikom hoda, protipovratnega ventila (5), nastavitvenega elementa (2).
Pretok iz kanala A v kanal B je dušilec na odprtini (6). Za vzdrževanje konstantnega pretoka skozi odprtino je pred odprtino priključen kompenzator tlaka (6). Pretok se vzdržuje v veliki meri neodvisno od temperature zaradi zasnove odprtine. Prosti povratni tok iz kanala B v kanal A je usmerjen preko protipovratnega ventila (5). Pretok je krmiljen samo od A do B. Za krmiljenje pretokov v obe smeri se lahko pod pretokom namesti usmerniška sendvič plošča tipa Z4S. krmilni ventil.
Struktura ventila za regulacijo pretoka 2FRM 10
Simbol ventila za regulacijo pretoka 2FRM 10
