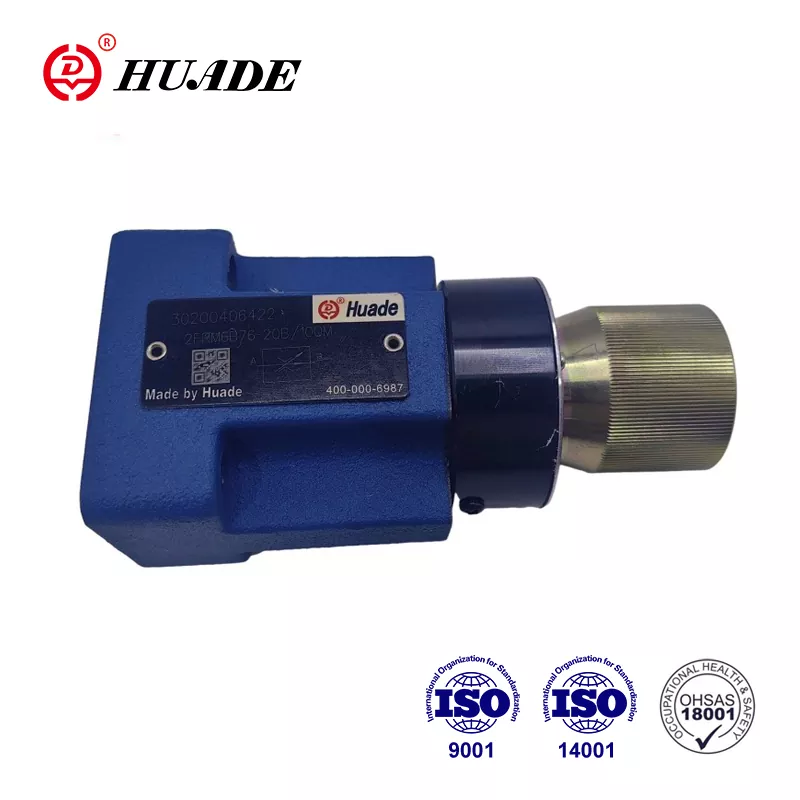

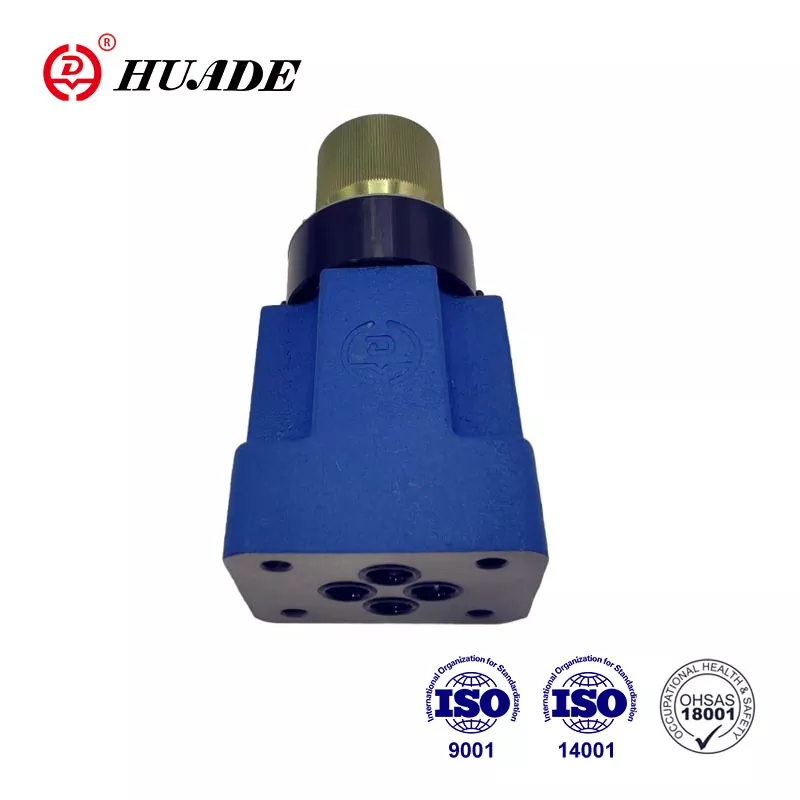

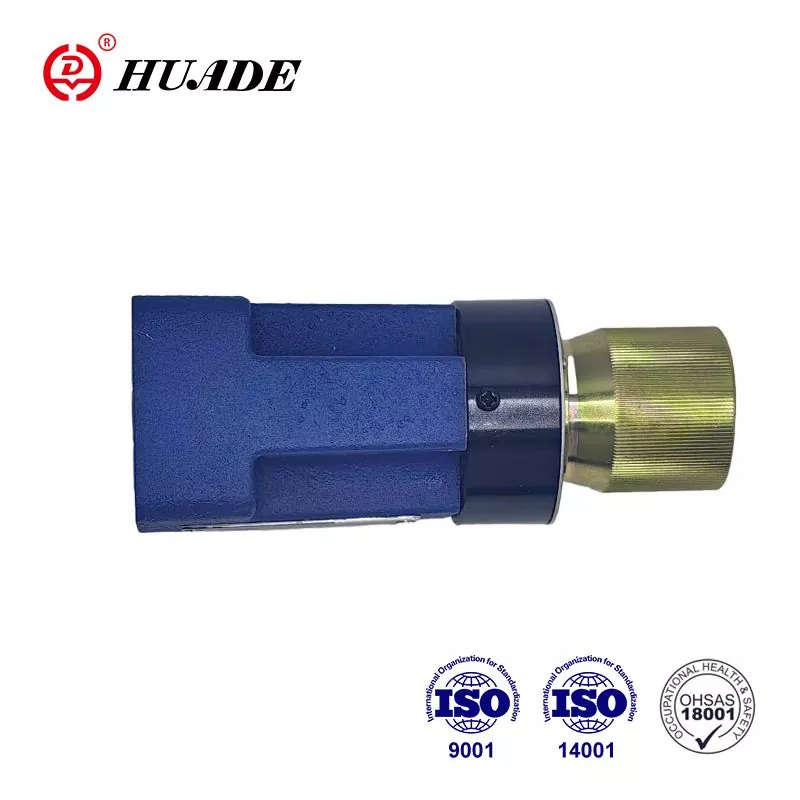

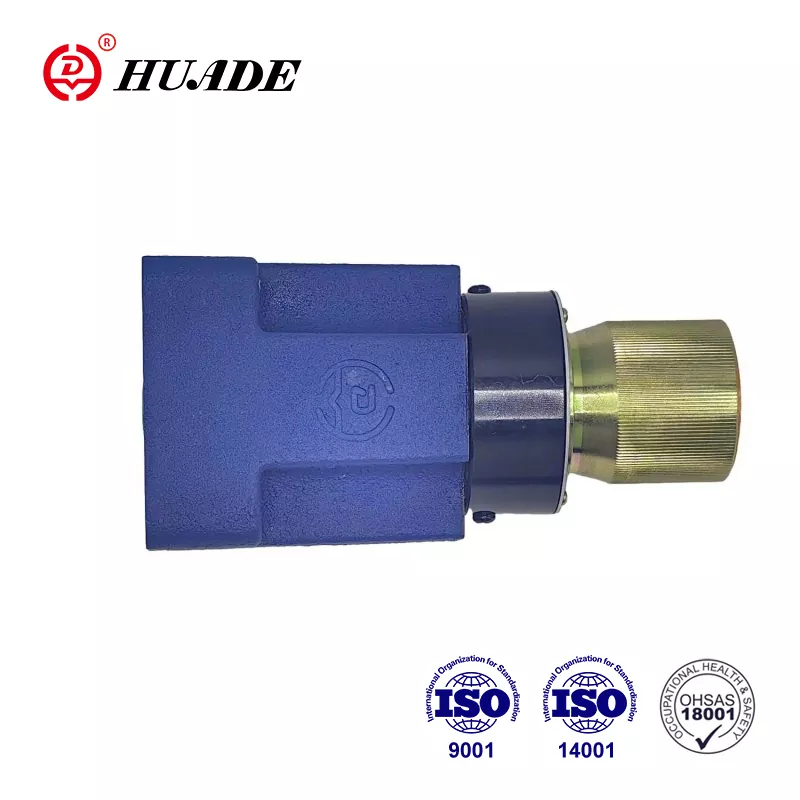

Ventil za regulacijo pretoka tipa 2 FRM je dvopotni ventil za regulacijo pretoka. Tovarna se osredotoča na praktičnost izdelkov, hkrati pa strogo nadzoruje kakovost izdelkov. Njegov namen je dobaviti visokokakovostne hidravlične pretočne ventile, ki si jih kupci lahko privoščijo. Pretočni ventili Huade® 2FRM 6 so tehnološko naprednejši zaradi uvedbe najsodobnejše tehnologije. Embalažo izdelkov je mogoče prilagoditi, kot je lesena embalaža, plastična embalaža in standardna kartonska embalaža.
|
Tlačna tekočina |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za FPM tesnilo) |
|||||
|
Temperaturno območje tlačne tekočine (℃) |
-30 do +80 |
|||||
|
Razpon viskoznosti (mm²/s) |
10 do 800 |
|||||
|
Pretok qv max (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Pretok qv min do 10MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Pretok qv min do 31,5MPa (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Tlačna razlika ∆p za prosti povratni tok B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Najmanjša tlačna razlika (MPa) |
0,6 do 1,2 |
|||||
|
Stabilnost tlaka do ∆p = 31,5 MPa (%) |
Glavni 2 (Qmax) |
|||||
|
Največji delovni tlak na odprtini A (MPa) |
do 31.5 |
|||||
|
Kontaminacija (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Teža (kg) |
cca 1.3 |
|||||
Lastnosti:
▶ Zunanje zapiranje kompenzatorja tlaka, opcijsko
▶ Nepovratni ventil, opcija
▶ Vrtljivi gumb s skalo
▶ Možnost zaklepanja.neobvezno
1) Pri uporabi v povezavi z usmerniško ploščo do 21 MPa
Uporaba:
Ventil za regulacijo pretoka 2FRM 6 se uporablja za vzdrževanje konstantnega pretoka, neodvisnega od tlaka in temperature.
Splošno:
2-smerni ventil za regulacijo pretoka 2FRM 6 je v osnovi sestavljen iz ohišja (1), vrtljivega gumba (2), odprtine (3), kompenzatorja tlaka (4) in neobveznega povratnega ventila.
Ventil za regulacijo pretoka tip 2FRM 6 B.._20B/M
(brez zunanjega zapiranja, brez povratnega ventila)
Pretok iz odprtine A v B je dušin v položaju dušilke (5). Prečni prerez dušilne lopute se spreminja z vrtenjem vrtljivega gumba (2). Da bi ohranili konstanten pretok, neodvisno od tlaka,
kompenzator tlaka (4) je nameščen v priključku B za položajem plina (5). Tlačna vzmet (6) pritisne odprtino (3) in tlačni kompenzator (4) navzven proti njunim ustreznim omejevalnikom in tako ohranja tlačni kompenzator (4) v odprtem položaju, ko ni pretoka skozi ventil. Ko tekočina teče skozi ventil, tlak, ki deluje v odprtini A, deluje s silo na tlačni kompenzator (4) preko odprtine (7). Kompenzator tlaka (4) se premika v kompenzacijski položaj, dokler se sile ne uravnotežijo. Če tlak v priključku A naraste, se kompenzator tlaka (4) premakne v smeri zapiranja, dokler se ponovno ne doseže ravnotežje sil. Zaradi tega neprekinjenega kompenzacijskega delovanja tlačnega kompenzatorja se doseže konstanten pretok. Za regulacijo pretoka skozi ventil v obe smeri se lahko pod ta regulacijski ventil pretoka namesti usmerniška sendvič plošča tipa Z4S 6.
Zgradba ventila za regulacijo pretoka 2FRM 6-20B/...M...
Tip 2FRM 6A..-20B/..R
Funkcija tega ventila je v osnovi enaka funkciji ventila tipa 2FRM 6 B..-20B/..M
Vendar ima ta tip ventila za regulacijo pretoka zunanji priključek, ki omogoča povezavo kompenzatorja tlaka (4) prek priključka P(11). Zunanji tlak, ki deluje v priključku P(11) preko odprtine (10), drži tlačni kompenzator (4) zaprt proti sili tlačne vzmeti (6). Ko se priključeni smerni ventil (9) sproži, da se omogoči pretok iz P v B, se doseže krmiljenje zaprte zanke kot pri tipu 2 FRM 6 B. Tako se izognete preskoku ob zagonu.
Ta izvedba z zunanjim zapiranjem kompenzatorja se lahko uporablja samo za vhodno krmiljenje.
Prosti povratni tok iz priključka B v A poteka preko povratnega ventila (8).
Zgradba ventila za regulacijo pretoka 2FRM 6A..-20B/..R
Primeri uporabe
Simbol 2-smernega ventila za regulacijo pretoka 2FRM 6
