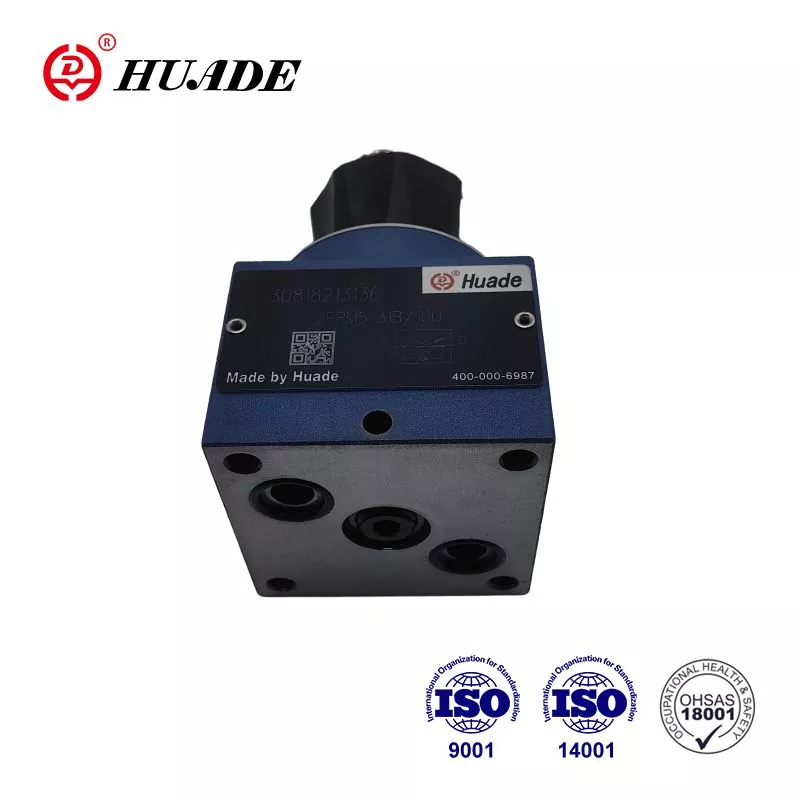

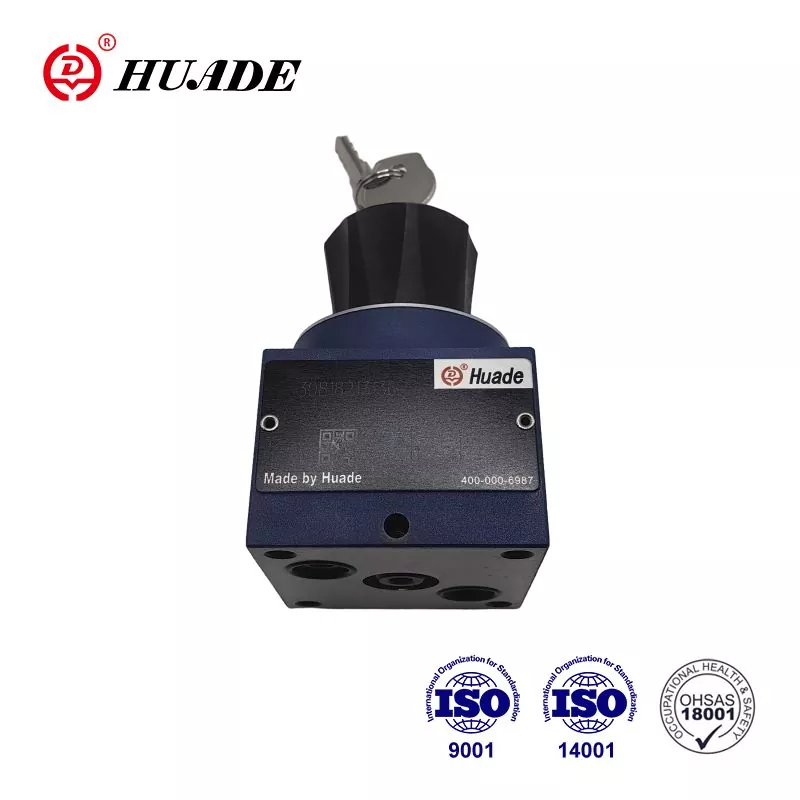

Pretočni ventil 2FRM je dvosmerni ventil za regulacijo pretoka. Uporablja se za dušenje. Huade® je res zaupanja vredna blagovna znamka na Kitajskem. Z dvema dolgoročnima sodelovanjema z Rexrothom so ventili za regulacijo pretoka Huade® združljivi z isto serijo, ki jo ponuja Rexroth. Ne glede na kakovost izdelkov, tehnološke inovacije, storitve za stranke ali ugled blagovne znamke, je Huade Hydraulic dobro deloval in pridobil velik ugled na trgu in potrošnikih.
|
Splošno |
|
|
Hidravlična tekočina |
Mineralno olje (za tesnilo NBR) ali fosfatni ester (za tesnilo FPM) |
|
Temperaturno območje (℃) |
-30 do +80 |
|
Razpon viskoznosti (mm²/s) |
10 do 800 |
|
Usmerniška sendvič plošča |
|
|
Največji pretok (l/min) |
15 |
|
Delovni tlak (MPa) |
do 21 |
|
Tlak razpok (MPa) |
0.1 |
|
Teža (kg) |
0.6 |
|
2-potni ventil za regulacijo pretoka |
||||||||
|
Tok. qv max (L/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p s prostim povratnim tokom B → A, odvisno od qv (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Nadzor pretoka |
temperaturno stabilen |
±5 % |
±3 % |
± 2 % |
||||
|
stabilen na tlak (do |
±2 % |
4% |
||||||
|
Delovni tlak, max.- priključek A (MPa) |
do 21 |
|||||||
|
Najmanjše območje razlike v tlaku (MPa) |
0,3 do 0,5 |
0,6~0,8 |
||||||
|
Stopnja kontaminacije (μm) |
25 (Q<5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Teža (kg) |
1.6 |
|||||||
Lastnosti:
▶ Vzorec priključkov po DIN 24 340, od A, ISO 4401 in CETOP - RP 121H
▶ Omejevalnik giba kompenzatorja tlaka, opcija
▶ Zmanjšanje zagonskega skoka
▶ Regulacija pretoka v obe smeri z usmerniško sendvič ploščo

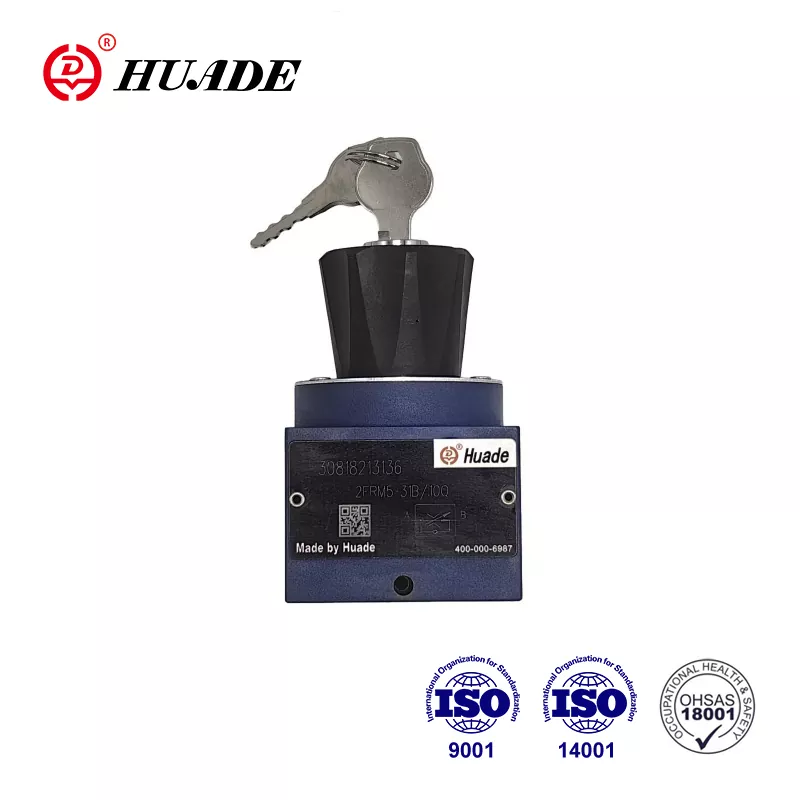

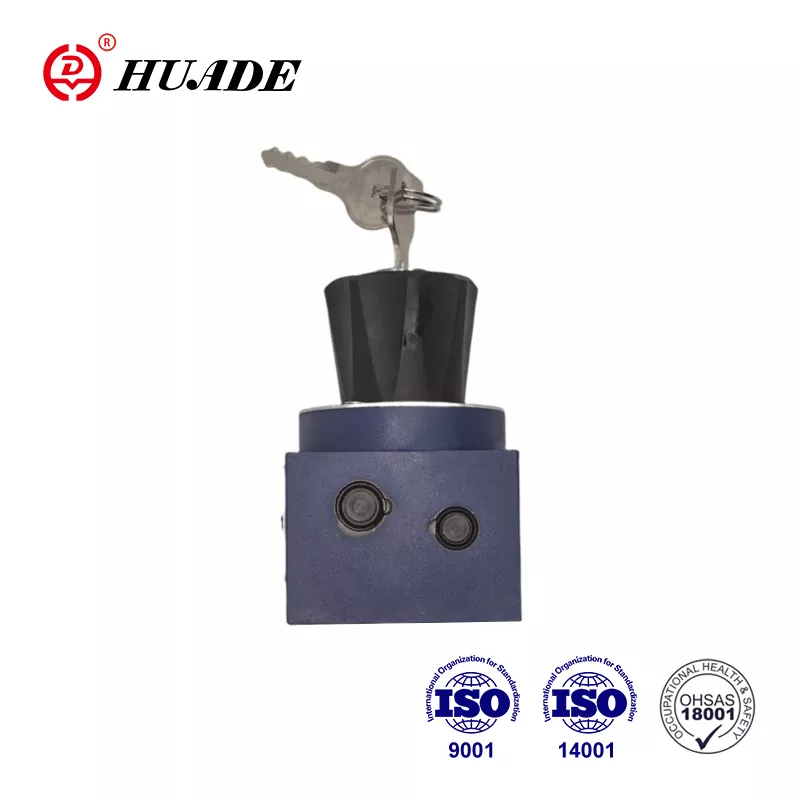

▶ Vrtljivi gumb z možnostjo zaklepanja
Uporaba:
Ventil za regulacijo pretoka, tip 2FRM je dvosmerni ventil za regulacijo pretoka, ki se uporablja za dušenje in nanj ne vplivata tlak in temperatura.
Dvosmerni ventil za regulacijo pretoka 2FRM je v glavnem sestavljen iz ohišja (1), nastavitvenega elementa (2), odprtine (3), kompenzatorja tlaka (4) po izbiri z omejevalnikom giba in protipovratnega ventila (5) in se uporablja za dušenje pretoka pri nizkem tlaku in odvisnosti od temperature.
Prečni prerez dušenja se nastavi z vrtenjem vijaka krivulje (7). Za ohranjanje konstantnega pretoka, neodvisnega od tlaka na točki dušenja (8), je priključen kompenzator tlaka (4). Zmerna neodvisnost je rezultat dušilne točke, ki je zgrajena kot odprtina.
Povratek prostega toka iz B v A poteka preko protipovratnega ventila (5).
Da bi dosegli nadzorovan pretok ventila v obe smeri, obstaja možnost namestitve usmerniške sendvič plošče tipa Z4S pod regulacijski ventil pretoka.
Zgradba ventila za regulacijo pretoka 2FRM 5
Simbol ventila za regulacijo pretoka 2FRM 5
