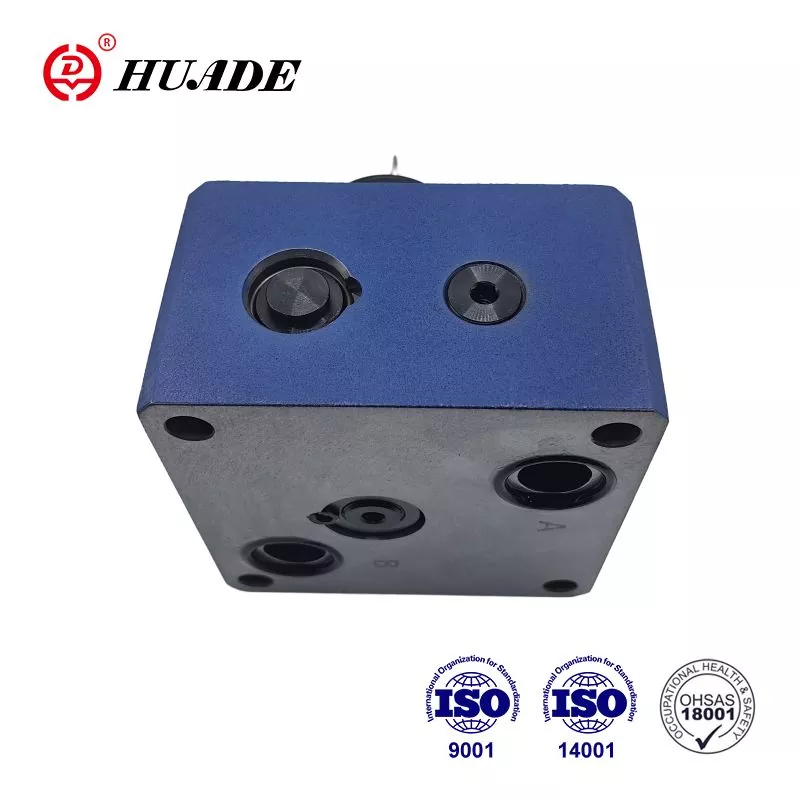

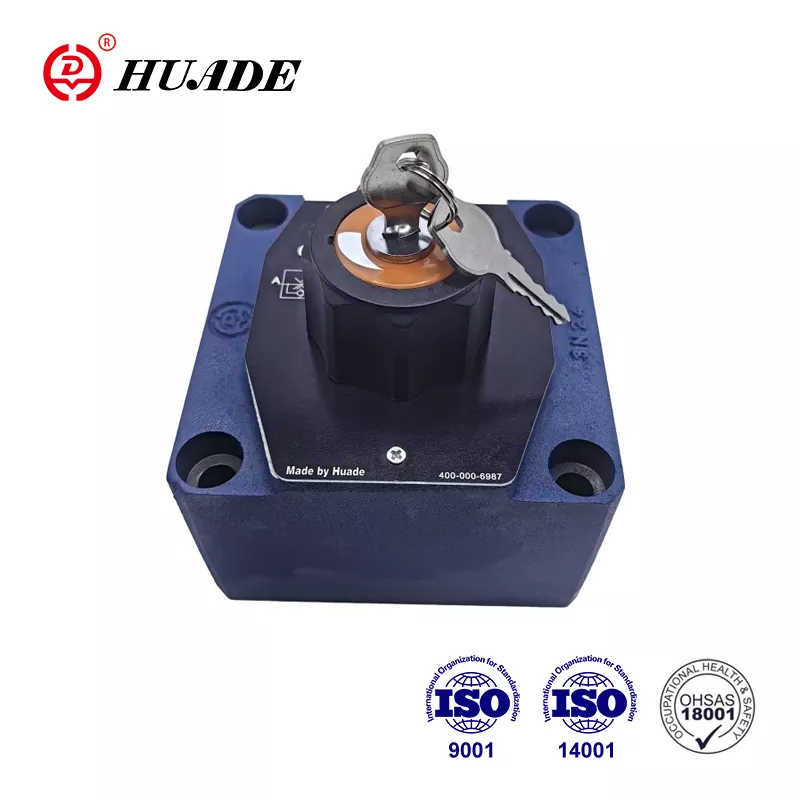

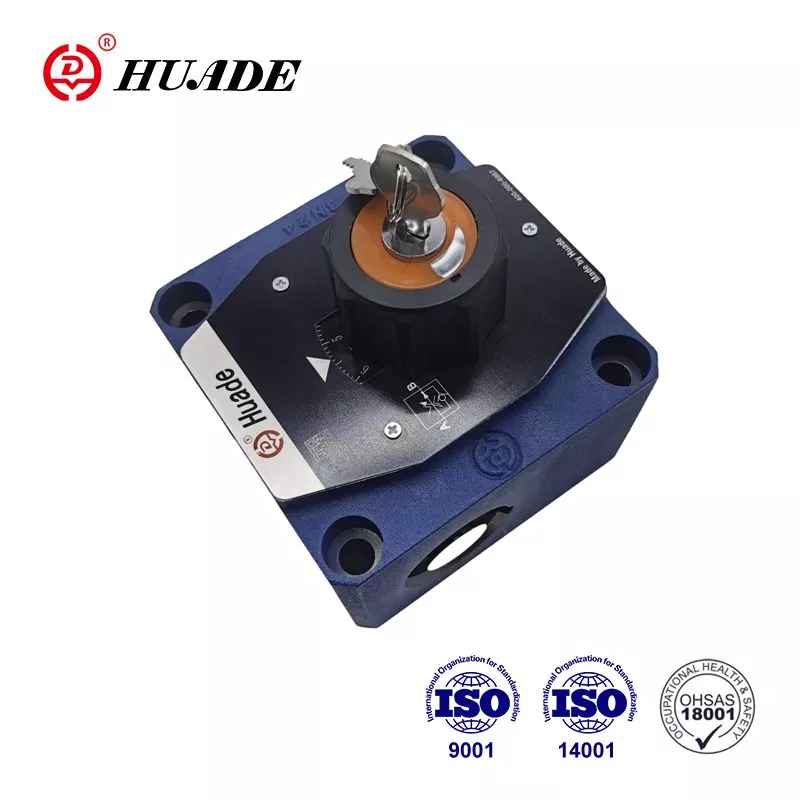

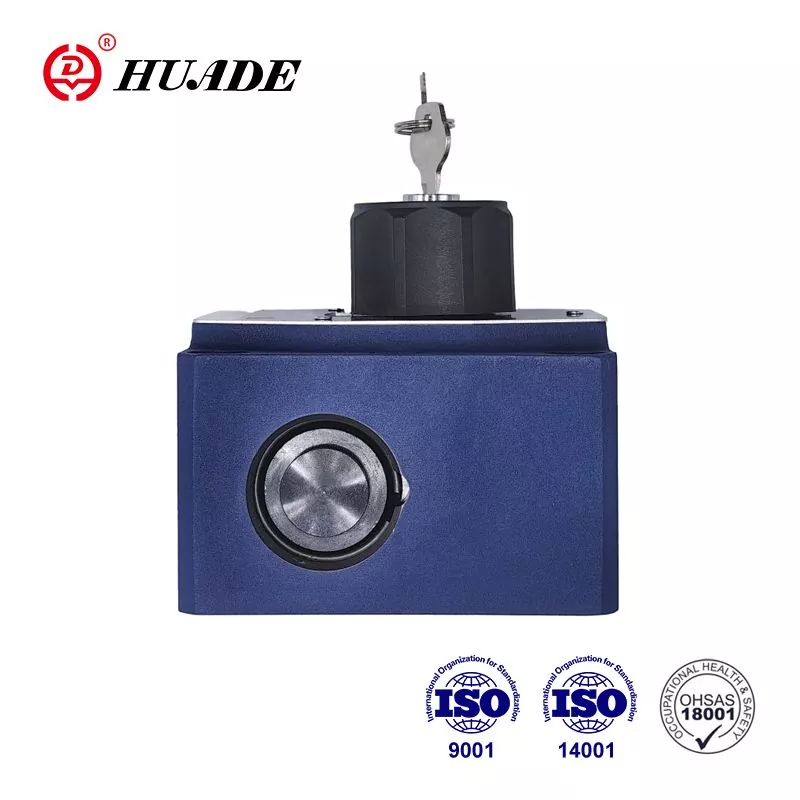

Ventili za krmiljenje pretoka so dvosmerni krmilni ventili pretoka. Z uvedbo tehnologije se lahko hidravlični ventili Huade® ujemajo z Rexrothom v zmogljivosti. Ta pretočni ventil 2frm 16 je dobra, cenovno ugodna alternativa Rexrothu. Huade Hydravlic je bolj pozorna na stroškovno učinkovitost in praktičnost, tako da ima njen hidravlični ventil razmeroma nizko ceno. To je stara blagovna znamka na Kitajskem.
|
Splošno |
|
|
Hidravlična tekočina |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za tesnilo FPM) |
|
Temperaturno območje (℃) |
-30 do+80 |
|
Območje viskoznosti (mm ²/s) |
10 do 800 |
|
Usmernik sendvič plošča |
||
|
Flow.max (l/min) |
10 |
16 |
|
do 50 |
do 160 |
|
|
Delovni tlak (MPA) |
do 31,5 |
|
|
Tlak za razpok (MPA) |
0.15 |
|
|
Teža (kg) |
3.2 |
9.3 |
|
Tok. Q Max (L/min) |
velikost 10 |
Velikost 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆P z prostim povratnim tokom B → A, Q-odvisen (MPA) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Nadzor pretoka |
temperaturno stabilno |
± 2% (Q max) |
||||||
|
Tlak stabilen (do |
± 2% (Q max) |
± 5%(Q max) |
||||||
|
Operativni tlak, Max.- Port A (MPA) |
do 31,5 |
|||||||
|
Razlika z minimalnim tlakom (MPA) |
0,3 do 0,7 |
0,5 ~ 1,2 |
||||||
|
Stopnja kontaminacije (μm) |
25 (Q <5L/min) |
10 (Q <0,5 l/min) |
||||||
|
Teža (kg) |
5.6 |
11.3 |
||||||
Značilnosti:
▶ Vzorec prenosa na DIN 24 340, iz A, ISO 4401 in CETOP - RP 121H
▶ Omejevalnik poteze tlaka, neobvezno
▶ Mehansko delovanje
▶ Zmanjšanje skoka za zagon
▶ Nadzor pretoka v obe smeri z uporabo sendvičeve plošče usmernikov
Vloga:
Glavna funkcija krmilnih ventilov pretoka 2frm 16 je ohranjanje konstante pretoka neodvisno od tlaka in temperature.
Ventili 2FRM 16 v bistvu sestavljajo ohišje (1), puša odprtine (3), kompenzator tlaka (4) z izbirnim omejevalnikom hod, preverjalni ventil (5), nastavitveni element (2).
Pretok iz kanala A do kanala B je utrip na odprtini (6). Da bi ohranili pretok čez konstanto odprtine, se pred odprtino priključi kompenzator tlaka (6). Pretok se vzdržuje v veliki meri neodvisen od temperature zaradi zasnove odprtine. Prosti povratni pretok iz kanala B do kanala A je usmerjen prek povratnega ventila (5). Tok je nadzorovan samo od A do B. Za nadzor pretokov v obe smeri lahko pod ventilom za nadzor pretoka namestite tipa sendvičeve plošče usmerni sendvič.
Struktura ventila za nadzor pretoka 2frm 16
Simbol krmilnega ventila 2frm 16
