Ko opazujete buldožer, kako dviguje svoje rezilo, ali vidite tovarniškega robota, ki se premika z natančnostjo, obstaja majhna, a mogočna komponenta, ki vse to omogoča: smerni krmilni ventil.
Ta vodnik vas bo vodil skozi vse, kar morate vedeti o teh bistvenih delih, od njihovega delovanja do izbire pravega za vaše potrebe.
Kaj je smerni regulacijski ventil?
Pomislite na smerni regulacijski ventil (DCV) kot akrmilnik prometa za tekočine. Tako kot semafor usmerja avtomobile v križišču, DCV usmerja hidravlično olje ali stisnjen zrak po različnih poteh v stroju. Ti ventili so "možgani" tekočih pogonskih sistemov, ki tekočini sporočajo, kam naj gre in kdaj.
Zakaj se imenujejo "Bang-Bang" ventili?
Številni DCV delujejo kot stikalo za luči – so popolnoma vklopljeni ali popolnoma izklopljeni. Ni vmesnega položaja, zato jih ljudje včasih imenujejo "bang-bang" ventili. Ko zamenjajo, to storijo hitro in v celoti.
Kako deluje smerni krmilni ventil?
Osnovni deli
Vsak DCV ima te glavne komponente:
Telo ventila:To je kot hiša, ki drži vse skupaj. V notranjosti ima kanale, po katerih lahko teče tekočina.
Spool ali loputa:To je gibljivi del, ki dejansko nadzoruje pretok. Pomislite na to kot na drsna vrata, ki odpirajo in zapirajo različne poti.
Pristanišča:To so priključne točke, kjer se pritrdijo cevi. Običajno so označeni:
- P= Tlak (kjer pride tekočina)
- T= Rezervoar (kamor se vrača tekočina)
- A in B= Priključki za pogon (kamor gre tekočina za delo)
Aktuator:To je tisto, kar premika tuljavo. To je lahko ročaj, ki ga potiskate, električna tuljava ali pritisk tekočine.
Kako nadzira pretok
Ko aktuator premakne tuljavo, poravna različne luknje in kanale znotraj telesa ventila. To ustvarja nove poti za pretok tekočine. To je kot preurejanje kosov sestavljanke, da ustvarite različne poti.
Vrste smernih regulacijskih ventilov
Glede na to, kako se premikajo (notranja zasnova)
Spool ventili
Ti uporabljajo cilindrični kos (tuljavo), ki drsi naprej in nazaj. So kot drsna sestavljanka, kjer premikanje enega kosa odpre nekatere poti in zapre druge. So vsestranski, vendar dopuščajo majhno puščanje.
Loččasti ventili
Uporabljajo kroglo, stožec ali disk, ki se dvigne s sedeža, da omogoči pretok, ali pritisne navzdol, da ga ustavi. Pomislite na zamašek v steklenici – ko ga odstranite, izteče tekočina. Ti ventili tesnijo zelo tesno in skoraj ne puščajo.
Rotacijski ventili
Namesto drsenja se ti vrtijo, da poravnajo različne prehode. So kot obračanje ključa v ključavnici za odpiranje različnih vrat.
Glede na to, kako se upravljajo
Ročni ventili
Upravljate jih ročno z ročico, gumbom ali pedalom. So preprosti in zanesljivi, kot ročni avtomobilski menjalnik.

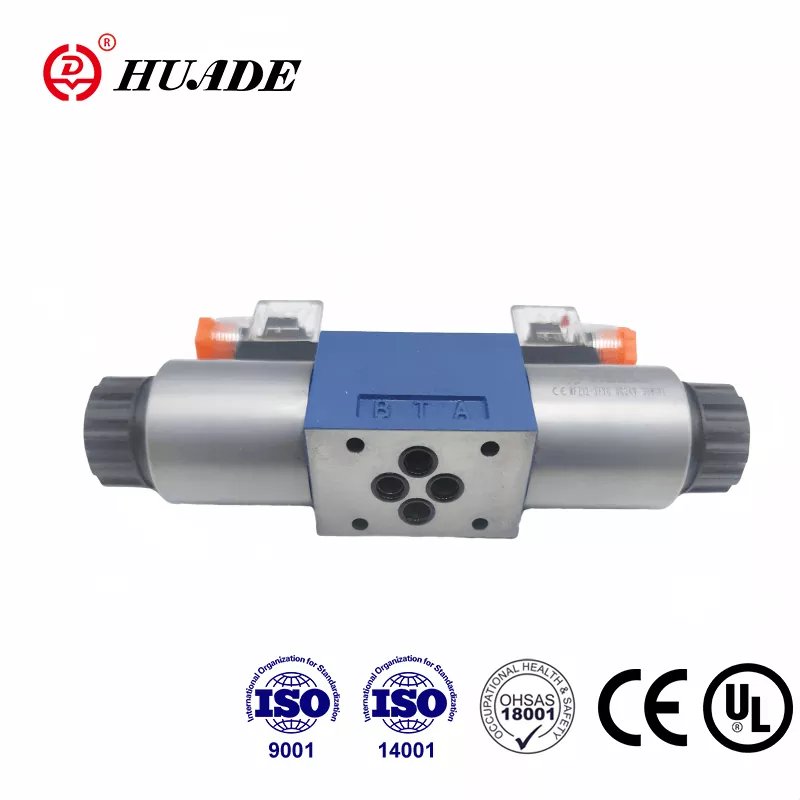

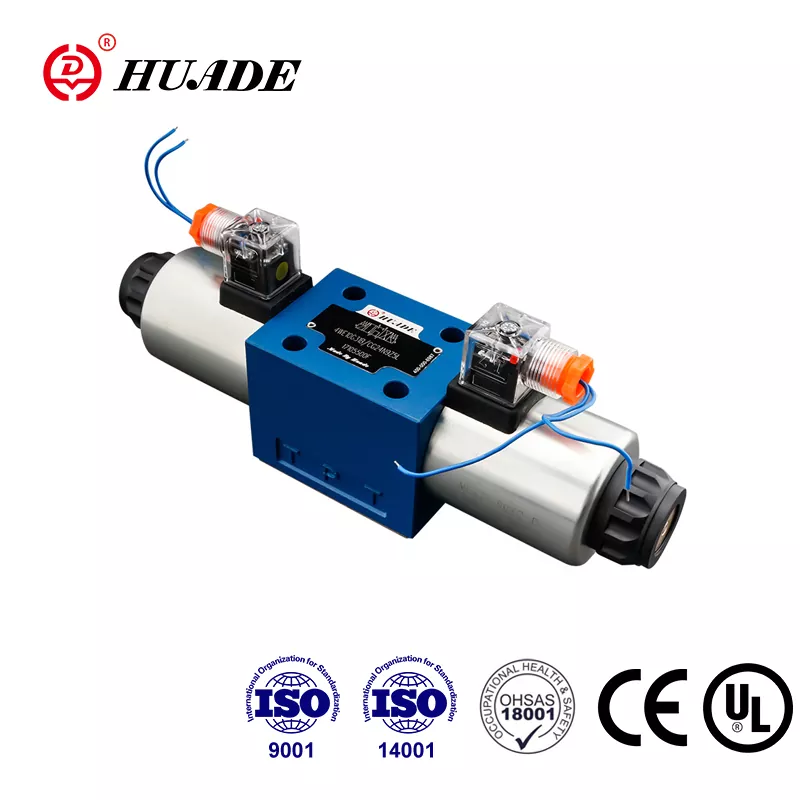

Elektromagnetni ventili
Te delujejo električno. Ko pošljete električni signal, magnetna tuljava premakne ventil. Kot bi imeli daljinski upravljalnik za svoj ventil.
Pilotno vodeni ventili
Ti uporabljajo tlak tekočine za premikanje ventila. Uporabni so, ko potrebujete veliko sile za premikanje velikega ventila, na primer pri uporabi servo volana v avtomobilu.
Po številu položajev in vrat
Sistem poimenovanja se morda sprva zdi zmeden, vendar je v resnici preprost:
- 2/2 ventil:2 vrata, 2 položaja (kot stikalo za vklop/izklop)
- 3/2 ventil:3 priključki, 2 položaja (običajno za enostransko delujoče cilindre)
- 4/2 ventil:4 priključki, 2 položaja (standardno za dvostransko delujoče cilindre)
- 4/3 ventil:4 vrata, 3 položaji (vključno z nevtralnim srednjim položajem)
Sredinski položaji (za 3-položajne ventile)
- Odprto središče:Vsa vrata se med seboj povežejo – kot bi odprli vsa vrata v hiši
- Zaprt center:Vsa vrata so blokirana - kot bi zaprli vsa vrata
- Tandem center:Tlak se poveže z rezervoarjem, vendar so odprtine aktuatorja blokirane
- Središče plovca:Priključki aktuatorja so povezani z rezervoarjem, vendar je tlak blokiran
Izbira pravega ventila: ključne specifikacije
Stopnja pretoka (Cv)
To vam pove, koliko tekočine lahko prenese ventil. Meri se kot galone na minuto (GPM) pri padcu tlaka 1 PSI. Pomislite na to kot na premer vrtne cevi – večje številke pomenijo večjo zmogljivost pretoka.
Ocena tlaka
To je najvišji tlak, ki ga lahko ventil varno prenese. Običajno je označen kot PN (kot PN350 za 350 barov) ali v PSI. Ne prekoračite te meje, sicer lahko ventil odpove.
Odzivni čas
Za elektromagnetne ventile je to, kako hitro lahko zamenjajo položaje, običajno merjeno v milisekundah. Hitrejši odzivni časi so boljši za aplikacije, ki potrebujejo hitre premike.
Razred puščanja
To ocenjuje, kako dobro tesni ventil:
- Razred IV:Nekaj puščanja (0,01 % nazivnega pretoka)
- Razred V:Nizko puščanje
- Razred VI:Tesno za mehurčke (skoraj brez puščanja)
Od enostavnega do pametnega: Vrste nadzora
Vklop/izklop ventili (standardni DCV)
To so osnovni "bang-bang" ventili, o katerih smo govorili. So popolnoma odprti ali popolnoma zaprti. Popolne so za preprosta opravila, kot je vpenjanje dela ali popolno podaljšanje cilindra.
Proporcionalni ventili
To so kot zatemnitvena stikala za pretok tekočine. Namesto samo vklopa/izklopa so lahko delno odprti za nadzor pretoka. To vam omogoča gladek, spremenljiv nadzor hitrosti. Odlični so za aplikacije, kot je upravljanje žerjava, kjer želite gladke premike.
Servo ventili
To so natančni instrumenti v svetu ventilov. Zagotavljajo izjemno natančen nadzor in se lahko odzovejo na povratne informacije, da ohranijo natančne položaje ali tokove. Uporabljajo se v vrhunskih aplikacijah, kot so simulatorji letenja in CNC stroji.
Aplikacije iz resničnega sveta
Gradbena oprema
- Bagri:Uporabite več 4/3 ventilov za nadzor ogrodja, roke, žlice in vrtenja. Pilotno vodeni proporcionalni ventili omogočajo upravljavcu gladek nadzor.
- Buldožerji:Uporabite DCV za nadzor kota in višine rezila, kot tudi gosenice.
Proizvodnja
- CNC stroji:Uporabite solenoid DCV za vpenjanje orodja in proporcionalne ventile za natančno pozicioniranje.
- Montažne linije:Pnevmatski DCV upravljajo prijemala, dvigala in mehanizme za sortiranje.
Kmetijstvo
- Traktorji:Bloki ventilov z več vretenami krmilijo priključke, kot so plugi in kosilnice.
- Kombajni:DCV krmilijo višino glave in hitrost čistilnega ventilatorja.
Aerospace
- Podvozje letala:Servo ventili zagotavljajo natančen in zanesljiv nadzor za iztegovanje in umikanje.
- Kontrole leta:Visokozmogljivi servo ventili omogočajo sisteme fly-by-wire.
Pregled trga: kdo kaj izdeluje
Svetovni trg smernih krmilnih ventilov je vreden približno 8-10 milijard USD in raste za 5-11 % letno. Ključni igralci vključujejo:
- Bosch Rexroth:Znan po robustnih hidravličnih ventilih in integraciji industrije 4.0
- Parker Hannifin:Ponuja širok razpon za hidravlične in pnevmatske aplikacije
- Eaton/Danfoss:Močan v mobilni hidravliki s tehnologijami pametnih ventilov
- SMC:Vodilni proizvajalec pnevmatskih ventilov s kompaktno zasnovo z visokim pretokom
- Praznovanje:Inovativne pnevmatske rešitve, vključno z ventilskimi otoki in digitalnimi platformami
- Moog:Visoko natančni servo ventili za zahtevne aplikacije
Prihodnost: pametni ventili in industrija 4.0
Pametne funkcije
Sodobni ventili postajajo pametnejši z vgrajenimi senzorji, ki spremljajo:
- Temperatura
- Število ciklov
- Povratne informacije o položaju
- Stopnje pretoka
- Stopnje kontaminacije
Digitalna integracija
Novi ventili lahko komunicirajo z uporabo protokolov, kot so:
- IO-povezava
- EtherNet/IP
- Profibus
- Modbus
To jim omogoča pošiljanje diagnostičnih podatkov centralnim nadzornim sistemom, kar omogoča napovedno vzdrževanje.
Predvideno vzdrževanje
Namesto čakanja na odpoved ventilov lahko pametni sistemi na podlagi podatkov v realnem času predvidijo, kdaj je potrebno vzdrževanje. To zmanjša nepričakovane izpade in prihrani denar.
Odpravljanje pogostih težav
Ventil se ne sproži
Možni vzroki:Ni električnega signala, zgorela tuljava, nizek krmilni tlak
rešitve:Preverite napetost, preizkusite ročno preglasitev, preverite dovod pilotnega zraka/olja
Počasno ali sunkovito gibanje
Možni vzroki:Notranje puščanje, onesnažena tekočina, napačna velikost ventila
rešitve:Preizkusite puščanje, zamenjajte tekočino in filtre, preverite velikost ventila
Odmiki aktuatorja
Možni vzroki:Napačen sredinski položaj, obrabljena tuljava, zunanje puščanje
rešitve:Preverite konfiguracijo ventila, preizkusite notranjo obrabo, preglejte povezave
Zunanje puščanje
Možni vzroki:Obrabljena tesnila, zrahljani vijaki, počeno telo
rešitve:Zamenjajte tesnila, preverite navor vijakov, preverite morebitne poškodbe
Hrup ali pregrevanje
Možni vzroki:Kavitacija, premajhen ventil, previsok tlak
rešitve:Preverite nivo tekočine, preverite velikost ventila, prilagodite nastavitev razbremenilnega ventila
Najboljše prakse vzdrževanja
Redni pregledi
- Preverite zunanje puščanje
- Poiščite korozijo ali poškodbe
- Preverite, ali so vse povezave tesne
- Preizkusite ročne preglasitve
Vzdrževanje tekočine
- Redno vzorčite tekočino za ugotavljanje kontaminacije
- Zamenjajte filtre po urniku
- Ohranjajte temperaturo sistema pod 140 °F (60 °C)
- Ohranjajte ustrezne ravni tekočine
Preventivni ukrepi
- Ventile občasno preklopite, da preprečite lepljenje
- Hranite zalogo rezervnih delov
- Usposobite operaterje za pravilno uporabo
- Zgodovina vzdrževanja dokumentov
Pravilna izbira
Pri izbiri smernega regulacijskega ventila upoštevajte naslednje dejavnike:
Potrebna funkcija:Koliko vrat in položajev potrebujete?
Tlak in pretok:Kakšne so vaše sistemske zahteve?
Vrsta tekočine:Hidravlično olje, zrak, voda ali posebne tekočine?
Nadzorna metoda:Ročno, električno ali pilotno delovanje?
Okolje:Temperatura, prah, nevarna območja?
Proračun:Začetni stroški v primerjavi z dolgoročno zanesljivostjo
Zaključek
Smerni regulacijski ventili so neopevani junaki sodobnih strojev. Od bagra na gradbišču do robota na tekočem traku ti ventili omogočajo nadzorovano gibanje. Z napredkom tehnologije postajajo ventili pametnejši in bolj povezani z digitalnimi sistemi, vendar njihova temeljna naloga ostaja enaka: nadzor pretoka tekočine za ustvarjanje koristnega dela.
Ne glede na to, ali načrtujete nov sistem, odpravljate težave obstoječega ali preprosto poskušate razumeti, kako stvari delujejo, razumevanje smernih regulacijskih ventilov odpre vrata do razumevanja tekočih energetskih sistemov, ki nas obkrožajo vsak dan.
Ključ do uspeha z DCV je ujemanje prave vrste ventila z vašimi specifičnimi potrebami uporabe, njihovo pravilno vzdrževanje in spremljanje razvijajočih se tehnologij. S to osnovo boste dobro opremljeni za sprejemanje premišljenih odločitev o teh kritičnih komponentah.
