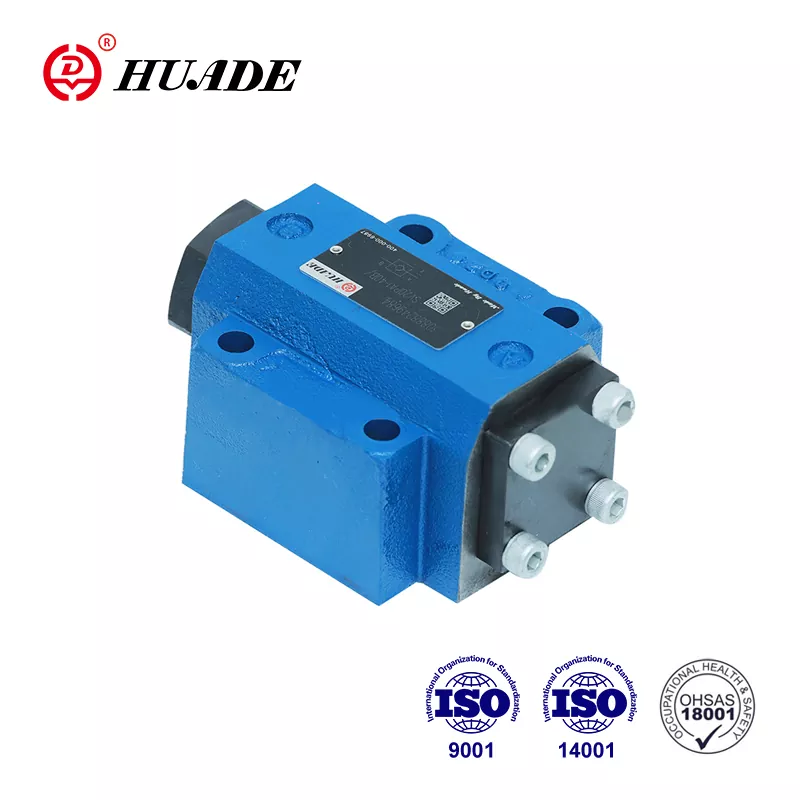

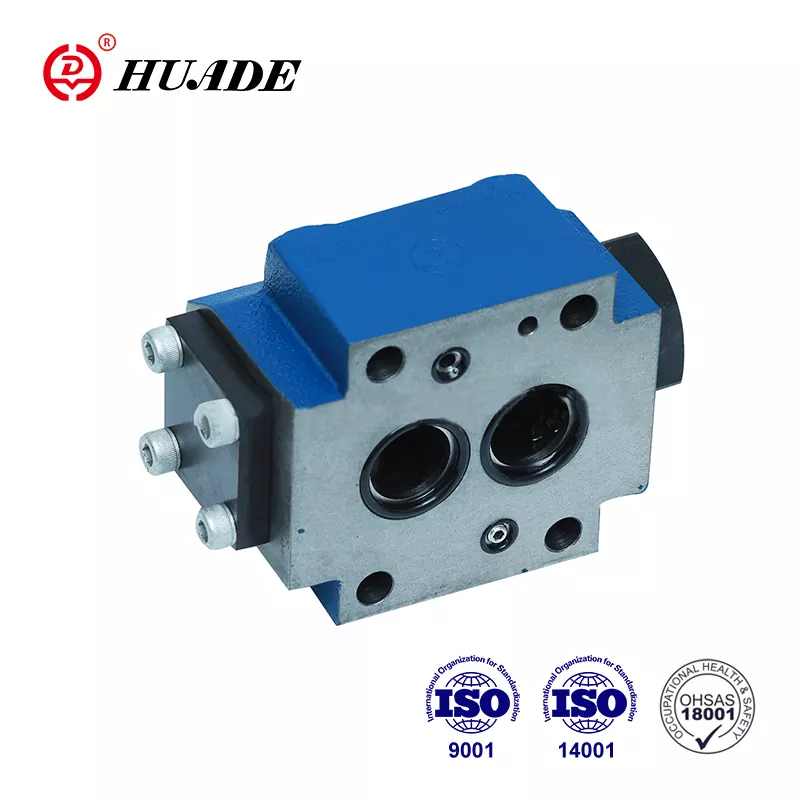

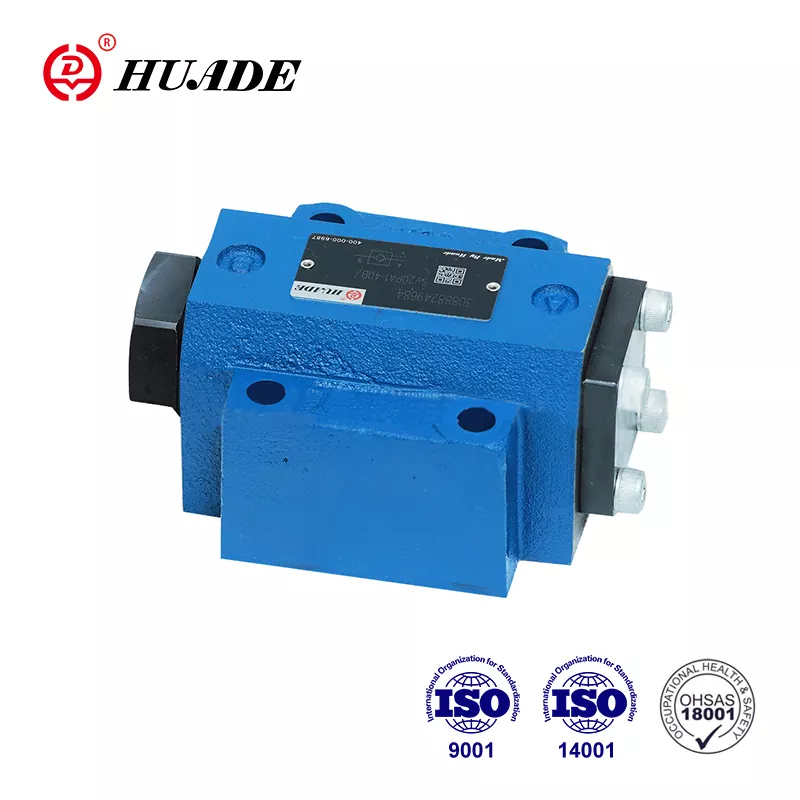

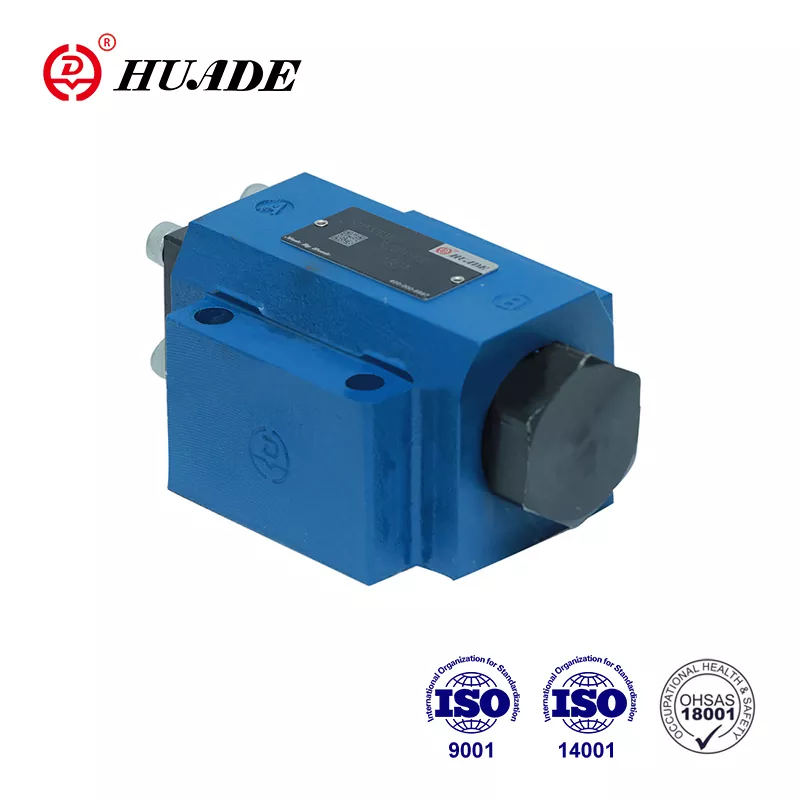

Po ustanovitvi Huade je dvakrat sodeloval z Rexrothom. Protipovratni ventil Huade® SV je cenovno ugoden nadomestek za Rexrothovo isto serijo izdelkov. Je konkurenčen dobro poznanim izdelkom z dobro kakovostjo in nižjo ceno. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. To je dobro znana nacionalna blagovna znamka na Kitajskem. V garancijskem roku je popravilo brezplačno. Vsi povratni ventili so podvrženi strogemu testiranju, preden zapustijo tovarno, da se zagotovi vrhunsko in stabilno delovanje. Hidravlični ventili Huade® se zaradi vrhunske zmogljivosti pogosto uporabljajo v vojaški industriji in na drugih področjih.
|
Tehnični podatki |
||||||
|
Slog |
10 |
16 |
20 |
25 |
30 |
|
|
Teža |
montaža na ploščo (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
navojna povezava (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Položaj namestitve (MPa) |
Neobvezno |
|||||
|
Smer pretoka (MPa) |
Od A do B brezplačno, od B do A skozi odprtino |
|||||
|
Delovni tlak, maks. (MPa) |
0,5~315 |
|||||
|
Kontrolni tlak, max (MPa) |
0,5~315 |
|||||
|
Kontrolna prostornina - odprtina X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrolna območja - območje A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-površina A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-površina A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-površina A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Tlačna tekočina |
Mineralna olja (za NBR tesnilo) ali fosfatni ester (za FPM tesnilo) |
|||||
|
Temperaturno območje tlačne tekočine（℃） |
-30～+80 |
|||||
|
Območje viskoznosti (mm2/s) |
2,8 do 500 |
|||||
Lastnosti:
▶ povratni ventil, ki ga krmili tekočina
▶ Za montažo na ploščo, Montažni vzorec po DIN 24 340
▶ Spoj plošče ali vijačni navoj
▶ Z ali brez puščanja
▶ Z ali brez predodpiranja
▶ Tip s predodpiranjem, dušeno dekompresijo
▶ 4 pritiski odpiranja
▶ Vzorec priključka na Din 24 340 iz A, 1SO 4401 in CETOP-RP 121H
Uporaba:
Pilotno upravljani protipovratni ventili SV se uporabljajo za izolacijo obratovalnih tokokrogov pod tlakom, kot zaščita pred znižanjem obremenitve, ko pride do prekinitve voda, ali pred plazečimi premiki hidravlično zaklenjenih aktuatorjev.
Nepovratni ventili SV so hidravlični krmilni povratni ventili v obliki lopute, ki jih je mogoče odpreti, da omogočijo nizko raven v kateri koli smeri.
V bistvu so ti ventili sestavljeni iz ohišja (1), lopute (2), kompresijske vzmeti (3), regulacijskega tuljave (4) in predodpiranja kot krogelnega lopute (5), po izbiri.
Ventil omogoča prost pretok od A do B, v nasprotni smeri pa loputo (2) poleg sile vzmeti drži na sedežu sistemski tlak.
Preko tlačnega priključka na krmilni odprtini X se krmilni bat (4) premakne v desno. To potisne loputo (2) s sedeža. Zdaj lahko ima ventil tudi pretok od B do A.
Za zagotovitev pravilnega odpiranja ventila preko regulacijskega bata (4) je potreben določen minimalni regulacijski tlak.
Ta ventil ima dodatno predodpiranje. Preko tlačnega priključka na krmilni odprtini X se krmilni bat (4) potisne v desno.
Ta najprej potisne kroglo (5) in nato loputo (2) s sedeža. Zdaj ima ventil lahko tudi pretok od B do A. Zaradi predodpiranja pride do dušene dekompresije tekočine pod pritiskom. S tem se izognete možnim tlačnim udarcem
Prerez povratnega ventila tipa SV. .PA
(brez puščanja, s predhodnim odpiranjem)
