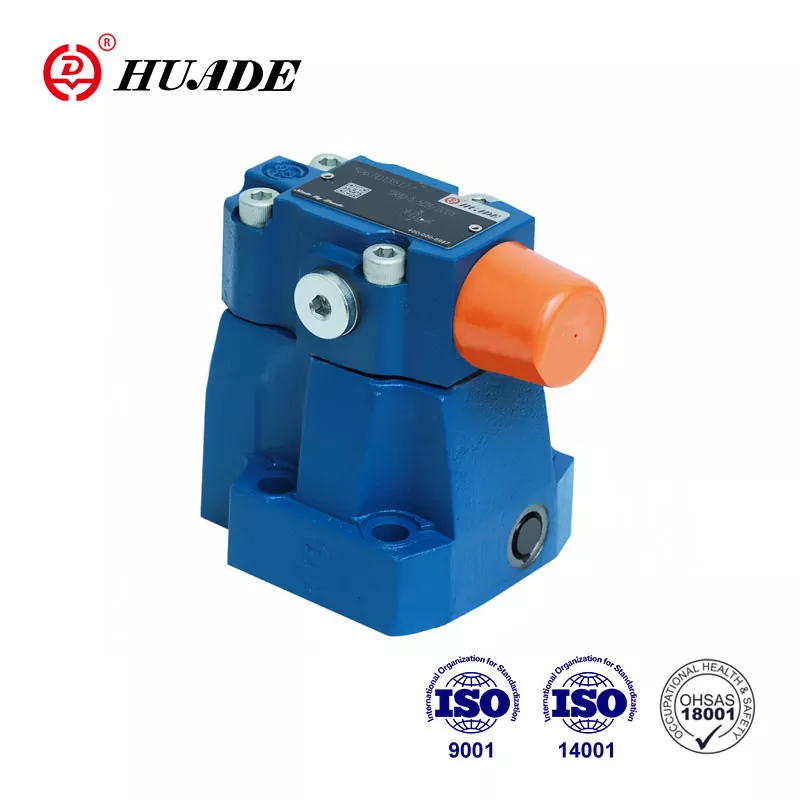

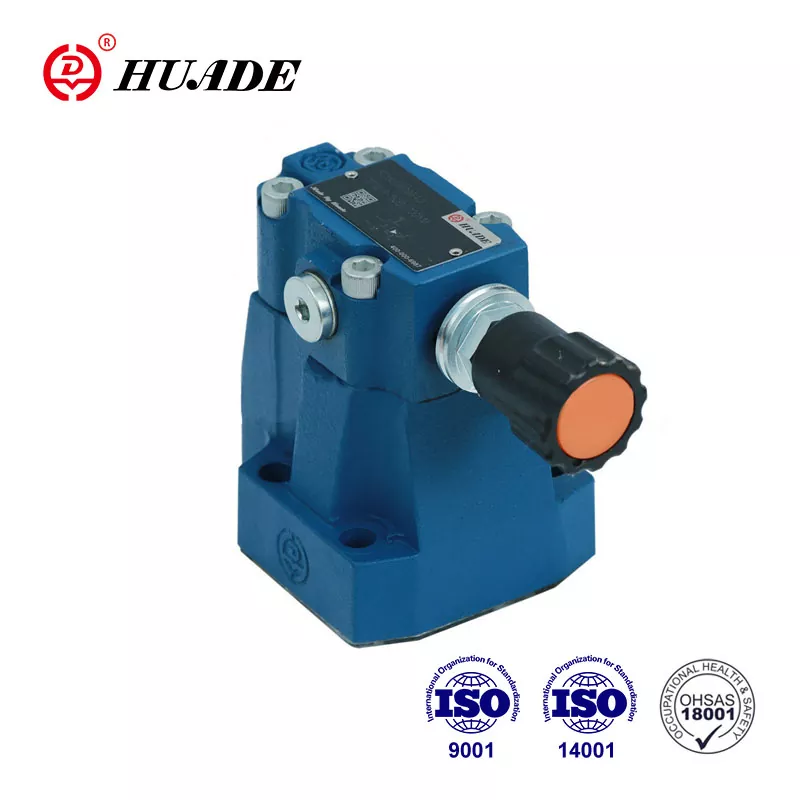

Reducirni ventil DR 20

Za regulacijo tlaka se uporablja reducirni ventil tipa DR 20. Z uvedbo Rexrothove napredne tehnologije in najnaprednejše proizvodne opreme z vsega sveta so reducirni ventili Huade® dobre kakovosti in nizke cene. Huade je dobro znana kitajska nacionalna blagovna znamka, njeni izdelki pa se pogosto uporabljajo na številnih področjih, kot so inženirski stroji, varčevanje z vodo, strojna orodja, nafta in petrokemikalije itd.

Parameter izdelka reducirnega ventila DR 20

Lastnosti izdelka in uporaba reducirnega ventila DR 20

Lastnosti:

▶ Montaža na ploščo

▶ Za navojne povezave

▶ Za montažo na razdelilnik

▶ 4 nastavitveni elementi:

. Vrtljivi gumb

. Tulec s šesterokotnikom in zaščitno kapico,

. Vrtljivi gumb s skalo, ki ga je mogoče zakleniti

. Vrtljivi gumb s skalo

▶ 4 nastavitve tlaka izbirni protipovratni ventil (samo za ventil za montažo na ploščo)

Uporaba:

Pilotni reducirni ventil DR 20 je namenjen zmanjševanju tlaka v sistemu.

Razdelek in simbol reducirnega ventila DR 20

Tlačni ventili tipa DR 20 so pilotno vodeni redukcijski ventili, ki se krmilijo iz sekundarnega kroga. V osnovi so sestavljeni iz glavnega ventila (1) z glavnim vložkom tuljave (3) in pilotnega ventila (2) z elementom za nastavitev tlaka.

V mirovanju so ventili odprti, tekočina lahko prosto prehaja iz odprtine B v odprtino A preko glavnega vložka tuljave (3).

Tlak v odprtini A deluje na spodnjo stran glavnega tuljave. Istočasno deluje pritisk na kroglo (6) v pilotnem ventilu (2) preko odprtine (4) na vzmetno obremenjeni strani glavnega bata (3) in preko odprtine (5). Enako deluje na kroglo (6) preko odprtine (7), krmilnega voda (8), povratnega ventila (9) in odprtine (10). V skladu z nastavitvijo vzmeti (11) nastane tlak pred kroglo (6), v odprtini (5) in v komori vzmeti (12), ki drži krmilni bat (13) v

odprt položaj. Tekočina lahko prosto teče od odprtine B do odprtine A preko glavnega vložka tuljave (3), dokler tlak v odprtini A ne preseže vrednosti, nastavljene na vzmeti (11), in odpre kroglo (6).

bat (13) premakne v položaj zapiranja.

Želeni znižani tlak je dosežen, ko je doseženo ravnotežje med tlakom v odprtini A in tlakom, nastavljenim na vzmeti (11). Upravljalni odtok olja iz vzmetne komore (14) v rezervoar poteka zunaj preko krmilnega voda (15).

Prosti povratni tok iz vrat A v B je mogoče doseči z namestitvijo izbirnega povratnega ventila (16).

Priključek za manometer (17) omogoča nadzor znižanega tlaka v priključku A.

struktura montažne plošče tipa DR 20...50B

Simboli  DR ...50B
