Pri delu s hidravličnimi sistemi je krmiljenje smeri pretoka tekočine bistveno za varnost in učinkovitost. Kontrolni ventil RVP-20 je hidravlična komponenta, nameščena na ploščo, zasnovana tako, da omogoča pretok tekočine v eno smer, hkrati pa preprečuje povratni tok. Ta priročnik pojasnjuje, zakaj je RVP-20 dragocen za hidravlične aplikacije in kako deluje v resničnih situacijah.

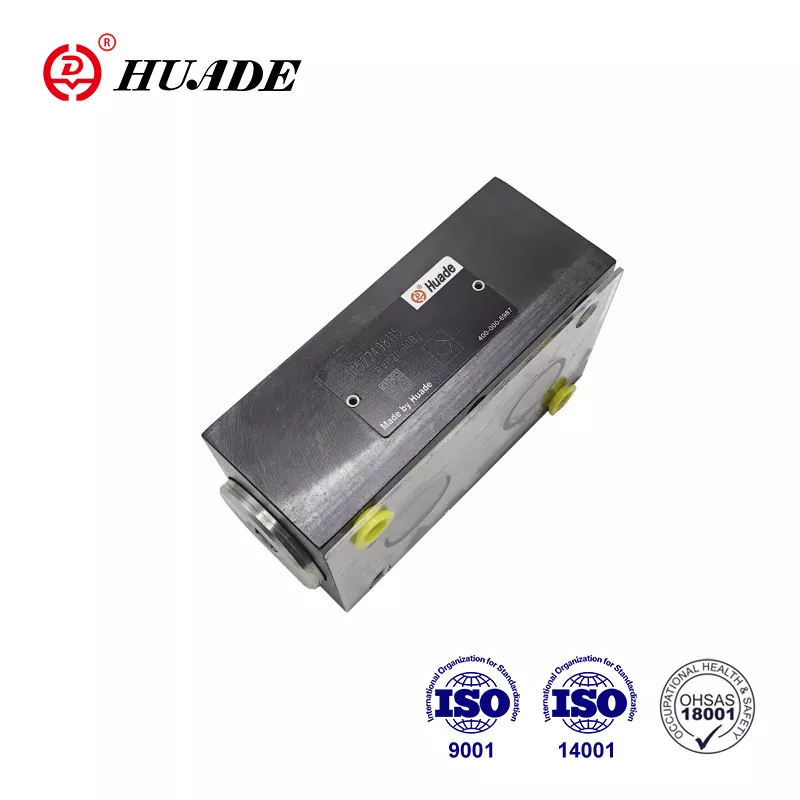

Kaj je kontrolni ventil RVP-20?
Kontrolni ventil RVP-20 je vzmetni ventil, ki ga proizvaja HYDAC, nemško podjetje, specializirano za hidravlične rešitve. Ta ventil uporablja stožčasto zasnovo lopute, ki ustvari tesnilo brez puščanja, ko poskuša tekočina teči nazaj. "20" v njegovem imenu pomeni, da je dimenzioniran za aplikacije s srednjim pretokom, kar ustreza 1-palčnemu cevnemu priključku v seriji -16.
Ventil omogoča prost pretok iz odprtine B v odprtino A, medtem ko popolnoma blokira povratni tok. Ko tlak tekočine premaga silo vzmeti (običajno 0,5 bara), se stožec premakne nazaj in pusti tekočino skozi. Ko tlak pade ali se obrne, vzmet hitro potisne stožec nazaj proti njegovemu sedežu in ustavi kakršno koli gibanje nazaj. To preprosto mehansko dejanje se zgodi brez električne energije ali zunanjega nadzora.
Kontrolni ventil RVP-20 tehta približno 3,3 kg in ima kompaktno zasnovo za namestitev na ploščo, ki se prilega neposredno na bloke ventilov. Ta način vgradnje prihrani prostor v primerjavi z linijskimi ventili in poenostavi namestitev v kompleksnih hidravličnih tokokrogih.
Tehnične specifikacije in zmogljivost
Kontrolni ventil RVP-20 vzdržuje največji delovni tlak do 350 barov (5000 psi) in pretok do 350 litrov na minuto (150 gpm). Zaradi teh specifikacij je primeren za srednje obremenjene hidravlične sisteme v gradbeni opremi in industrijskih strojih. Ventil ohranja svojo zmogljivost v temperaturnem območju od -20 °C do +80 °C, kar pokriva večino delovnih okolij.
Tlak poka za standardni povratni ventil RVP-20 je 0,5 bara, kar pomeni, da tekočina potrebuje le minimalen pritisk, da odpre ventil za naprej. Različice po meri z 1 barom ali višjim tlakom pokanja so na voljo, kadar aplikacije zahtevajo večjo odpornost proti odpiranju. Padec tlaka na ventilu narašča s pretokom - pri 200 litrih na minuto pričakujte približno 2 bara izgube tlaka, medtem ko lahko pri največjem pretoku 350 litrov na minuto padec tlaka doseže 4 do 8 barov.
Telo ventila je sestavljeno iz fosfatiranega jekla z možnostjo prevleke s cinkom, medtem ko sta stožec in sedež izdelana iz kaljenega in brušenega jekla za vzdržljivost. Tesnila FKM zagotavljajo kemično odpornost in delujejo s hidravličnimi tekočinami mineralnega olja z viskoznostjo med 2,8 in 800 mm²/s. Zasnova sledi standardom DIN ISO 1219 in je testirana z mineralnimi olji, ki ustrezajo specifikacijam DIN 51524.
Kako deluje kontrolni ventil RVP-20
Razumevanje delovanja povratnega ventila RVP-20 pomaga razložiti, zakaj je učinkovit v hidravličnih sistemih. Ventil vsebuje stožec z vzmetjo, ki se prilega natančno obdelanemu sedežu. V zaprtem položaju vzmet drži ta stožec tesno ob sedežu in ustvarja tesnilo med kovino, ki preprečuje, da bi tekočina prešla nazaj.
Ko tekočina vstopi iz odprtine B z zadostnim pritiskom, pritisne na površino stožca. Ko tlak preseže silo vzmeti, se stožec premakne nazaj in odpre pot za pretok tekočine proti odprtini A. Stožec ostane odprt, dokler se nadaljuje pritisk naprej. Med tem odprtim stanjem protipovratni ventil RVP-20 ustvarja relativno nizek upor, kar omogoča učinkovito gibanje tekočine skozi sistem.
Če se tlak izenači ali obrne, vzmet takoj potisne stožec nazaj v zaprt položaj. To hitro zapiranje preprečuje povratni tok in ščiti zgornje komponente pred skoki tlaka ali obratnim vrtenjem. Konusna zasnova zagotavlja, da so sedeži ventilov pravilno nameščeni vsakič, ne da bi bilo treba prilagajati ali vzdrževati zapiralni mehanizem.

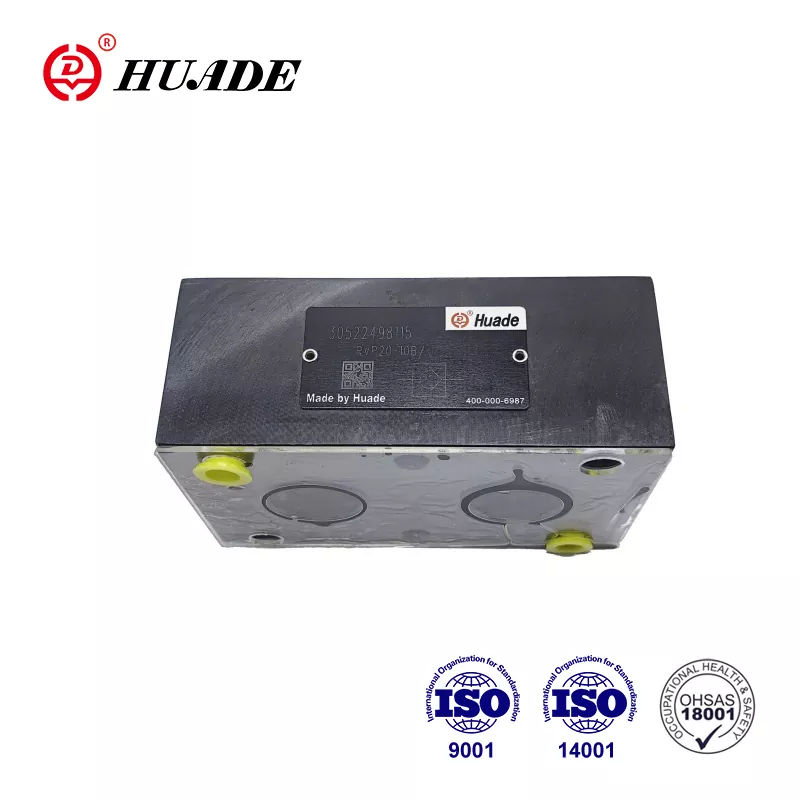

Namestitvene mere in montaža
Kontrolni ventil RVP-20 uporablja standardiziran vzorec za namestitev na ploščo, ki ustreza konfiguracijam vrat SAE, BSPP in NPTF. Montažna stran meri 76,5 mm v širino z odprtinami, ki so med seboj oddaljene 60 mm. Celotna dolžina ventila je 133 mm, z osnovno višino 127 mm. Te kompaktne mere omogočajo, da se povratni ventil RVP-20 prilega tesnim prostorom znotraj hidravličnih razdelilnikov.
Namestitev zahteva vijake M10, pritegnjene na 20-30 Nm. Montažna površina mora imeti hrapavost 0,8 μm ali manj, da se zagotovi pravilno tesnjenje. Ventil je mogoče namestiti v kateri koli smeri, ne da bi to vplivalo na delovanje, kar oblikovalcem omogoča prilagodljivost pri ustvarjanju hidravličnih krogov. Navoj vrat sega 16 mm globoko, debelina prirobnice pa meri 19 mm.
Pri nameščanju povratnega ventila RVP-20 preverite, ali se smer pretoka ujema z oznako puščice na ohišju ventila. Priključek B se mora povezati z virom tlaka, medtem ko se priključek A poveže z zaščitenim krogom. Uporaba pravilne stopnje vijaka (10,9 ali višje) preprečuje okvaro pritrdilnega elementa zaradi nihanja vibracij in pritiska.
Običajne uporabe povratnega ventila RVP-20
Mobilni stroji predstavljajo glavno področje uporabe povratnega ventila RVP-20. Bagri uporabljajo te ventile na izhodih hidravlične črpalke za vzdrževanje protitlaka in preprečevanje skokov tlaka, ko se premikanje roke nenadoma ustavi. Valji in kompaktorji imajo koristi od sposobnosti ventila za izolacijo hidravličnih tokokrogov, kar izboljša varnost med delovanjem opreme.
Sistemi industrijske avtomatizacije se za zaklepanje jeklenk in vzdrževanje tlaka zanašajo na kontrolni ventil RVP-20. Stroji za brizganje uporabljajo te ventile za zagotavljanje stabilnega tlaka brizganja, kar glede na poročila s terena zmanjša napake in čas izpadov za 20-30 %. Hidravlični sistemi tekočih linij uporabljajo ventile za preprečevanje nenamernega premikanja, ko je v tokokrogih razbremenjen tlak.
Uporaba v pomorstvu in na morju izkorišča prednosti protikorozijsko odpornih materialov in zanesljivega tesnjenja povratnega ventila RVP-20. Aktivatorji ventilov na ladjah in naftnih ploščadih uporabljajo te protipovratne ventile za smerno izolacijo. Sistemi za visokotlačno mazanje in hidravlične vpenjalne naprave prav tako vključujejo RVP-20, kjer je preprečevanje povratnega toka ključnega pomena za celovitost sistema.
Ventil najbolje deluje pri cikličnih aplikacijah z nizko do srednje frekvenco. Pri sistemih s stalnim visokofrekvenčnim delovanjem lahko večkratno odpiranje in zapiranje pospeši obrabo stožca in sedežnih površin. V takšnih primerih je pomembno razmisliti o alternativnih oblikah ventilov ali pogostejših vzdrževalnih intervalih.
Vzdrževanje in življenjska doba
Kontrolni ventil RVP-20 zahteva minimalno vzdrževanje v normalnih pogojih delovanja. HYDAC ocenjuje srednji čas do okvare (MTTF_d) na 150 let v idealnih pogojih, čeprav je dejanska življenjska doba močno odvisna od čistosti tekočine in delovnega okolja. Letni pregledi ali pregledi vsakih 1.000 obratovalnih ur pomagajo prepoznati obrabo, preden pride do okvar.
Ključne naloge vzdrževanja vključujejo pregledovanje tesnil za morebitne poškodbe ali poslabšanje in spremljanje padca tlaka na ventilu. Če se padec tlaka poveča za več kot 10 % glede na osnovne meritve, lahko notranja obraba ali kontaminacija vpliva na delovanje. Kompleti za zamenjavo tesnil (številka dela 555094) so na voljo za redne servise.
Pri servisiranju protipovratnega ventila RVP-20 popolnoma izolirajte hidravlični krog in sprostite ves tlak, preden odstranite ventil. Po ponovnem sestavljanju izvedite preskus tesnjenja pri 1,5-kratnem delovnem tlaku, da preverite celovitost tesnila. Vzdrževanje pravilne filtracije tekočine (20 μm ali finejše) znatno podaljša življenjsko dobo ventila, saj preprečuje, da bi abrazivni delci poškodovali tesnilne površine.
Ohranjanje hidravlične tekočine čiste in v določenem območju viskoznosti preprečuje najpogostejše težave s kontrolnim ventilom RVP-20. Kontaminacija povzroči približno 80 % okvar hidravličnih komponent, zato se naložba v kakovostno filtracijo in redno analizo tekočine obrestuje s podaljšano življenjsko dobo komponent in krajšim časom izpada.
Primerjava povratnega ventila RVP-20 s podobnimi modeli
V seriji HYDAC RV/RVP je kontrolni ventil RVP-20 med manjšimi in večjimi modeli. Ročaji RVP-16 pretakajo do 200 litrov na minuto in tehtajo 2,1 kg, zaradi česar so primerni za lažja dela. RVP-25 poveča zmogljivost na 550 litrov na minuto, vendar tehta 5,8 kg, zato je bolj primeren za težke industrijske sisteme. Vsi trije modeli imajo enak najvišji nazivni tlak 350 barov in temperaturno območje.
Drugi proizvajalci ponujajo konkurenčne izdelke s podobnimi specifikacijami. Bosch Rexrothova serija S 20 ponuja vgrajene varnostne funkcije in možnosti električnega nadzora s tlakom do 315 barov in zmogljivostjo pretoka do 450 litrov na minuto. Serija PV podjetja Parker Hannifin poudarja lahke kompozitne materiale za aplikacije v vesolju, ki prenesejo 350 barov in 300 litrov na minuto.
Ventili serije Danfoss CSV imajo izboljšano odpornost proti koroziji in višje stopnje tlaka (420 barov), primerne za kmetijsko opremo. Serija HAWE Hydraulik BC ponuja ultrakompaktne zasnove za nemške proizvajalce strojev s tlakom 350 barov in pretokom 320 litrov na minuto. Kontrolni ventil RVP-20 ostaja konkurenčen zaradi svoje dokazane zanesljivosti, zasnove brez puščanja in enostavne integracije v obstoječe sisteme HYDAC.
Nakup in razpoložljivost
Kontrolni ventil RVP-20 ima standardno številko dela 705937 podjetja HYDAC. Nakup prek pooblaščenih distributerjev zagotavlja originalne dele in tehnično podporo. Med večjimi distributerji sta ValinOnline in Leader Hydraulics, ki imata na zalogi ventile in povezane komplete tesnil. Dobavni roki se razlikujejo glede na regijo, vendar se običajno gibljejo od takojšnje razpoložljivosti do 2-4 tednov za standardne konfiguracije.
Prilagojene različice protipovratnega ventila RVP-20 z različnimi tlaki pokanja ali posebnimi tesnili zahtevajo daljši dobavni rok, običajno 6-8 tednov. Pri naročanju specifikacij po meri navedite popolne sistemske zahteve, vključno z delovnim tlakom, pretokom, vrsto tekočine in temperaturnim območjem. Te informacije pomagajo inženirjem HYDAC priporočiti optimalno konfiguracijo.
Rabljene ali prenovljene enote povratnega ventila RVP-20 se pojavljajo na sekundarnih trgih, kot je eBay, pogosto po nižjih cenah. Vendar nakup rabljenih hidravličnih komponent prinaša tveganja, vključno z neznano servisno zgodovino in morebitno notranjo obrabo. Če stroškovne omejitve zahtevajo upoštevanje rabljenih ventilov, kupujte le pri prodajalcih s preverjenim ugledom in zahtevajte dokumentacijo o tlačnem testiranju.
Najboljše prakse za integracijo povratnega ventila RVP-20
Uspešna integracija povratnega ventila RVP-20 se začne s pravilno zasnovo sistema. Izračunajte dejanske pretoke in padce tlaka, da zagotovite, da ventil ne bo ustvaril čezmernega upora v tokokrogu. Ventil najbolje deluje, ko pretok ostane pod 80 % največje zmogljivosti, kar zagotavlja rezervo za skoke tlaka in temperaturne spremembe.
Namestite filter za odvod zraka ali odzračevalni filter v sisteme, kjer lahko pride do vstopa zraka. Ujeti zrak lahko prepreči pravilno zapiranje povratnega ventila RVP-20 in lahko sčasoma povzroči poškodbe zaradi kavitacije. Namestitev ventila tako, da se zračni mehurčki dvignejo in uidejo, izboljša učinkovitost in dolgo življenjsko dobo.
Pri uporabi več enot povratnega ventila RVP-20 v vzporednih tokokrogih zagotovite uravnoteženo porazdelitev pretoka. Rahle razlike v tlaku pokanja med ventili lahko povzročijo neenakomerno obremenitev, kar zmanjša učinkovitost vzporedne razporeditve. Razmislite o uporabi ujemajočih se kompletov iz iste proizvodne serije za kritične aplikacije.
Nadzorujte kontrolni ventil RVP-20 med začetnim zagonom sistema in zagonom. Bodite pozorni na nenavaden hrup, prekomerno vročino ali nepričakovane odčitke tlaka, ki lahko kažejo na težave pri namestitvi ali nezdružljive pogoje delovanja. Zgodnje odkrivanje težav prepreči poškodbe ventila in drugih komponent sistema.
Razumevanje omejitev in premislekov
Medtem ko je povratni ventil RVP-20 odličen v mnogih aplikacijah, prepoznavanje njegovih omejitev preprečuje napačno uporabo. Ventil ni zasnovan za visokofrekvenčno kroženje, kjer se stožec odpre in zapre večkrat na minuto. Takšno delovanje pospešuje obrabo in lahko povzroči prezgodnjo okvaro. Za visokofrekvenčne aplikacije razmislite o krmilno vodenih povratnih ventilih ali kartušnih ventilih, zasnovanih za dinamično delovanje.
Zasnova z vzmetjo pomeni, da protipovratni ventil RVP-20 vedno ustvari nekaj padca tlaka med pretokom naprej. V tokokrogih, kjer je kritičen minimalni upor, je treba to karakteristiko upoštevati pri velikosti črpalke in izračunih učinkovitosti sistema. Pri največjem pretoku lahko padec tlaka doseže 8 barov, kar se pretvori v toploto in izgubljeno energijo.
Povratni tok ne povzroča puščanja, ko ventil deluje pravilno, vendar lahko onesnaženje ali obraba ogrozi tesnjenje. Sistemi, ki zaradi varnosti zahtevajo absolutno nič puščanja, bodo morda potrebovali redundantne ventile ali alternativne tehnologije tesnjenja. Redno testiranje potrjuje, da obrnjeno tesnjenje ostaja učinkovito skozi celotno življenjsko dobo ventila.
Kontrolni ventil RVP-20 zagotavlja popolnoma mehansko delovanje brez povratne informacije o položaju ali prilagajanja med delovanjem. Aplikacije, ki zahtevajo spremenljiv tlak pokanja ali daljinsko upravljanje, potrebujejo različne vrste ventilov. Razumevanje teh osnovnih značilnosti pomaga prilagoditi ventil ustreznim aplikacijam.
Zaključek
Kontrolni ventil RVP-20 služi kot zanesljiva rešitev za preprečevanje povratnega toka v hidravličnih sistemih, ki delujejo pri tlakih do 350 barov s pretoki do 350 litrov na minuto. Njegova vzmetno obremenjena stožčasta zasnova ustvarja vzvratno tesnjenje brez puščanja, hkrati pa ohranja nizek padec tlaka naprej. Kompakten format za montažo na ploščo poenostavi namestitev v ventilske bloke in razdelilnike.
Ta ventil se pogosto uporablja v mobilnih strojih, industrijski avtomatizaciji in ladijski hidravliki, kjer je krmiljenje smeri pomembno za varnost in učinkovitost. S pravilno namestitvijo, čistostjo tekočine in rednimi pregledi povratni ventil RVP-20 zagotavlja dolgoletno brezhibno delovanje. Zaradi standardizirane zasnove in široke razpoložljivosti je praktična izbira za nove sisteme in nadomestne aplikacije.
Ko izbirate protipovratni ventil za hidravlične aplikacije, razmislite o povratnem ventilu RVP-20 za srednje obremenjene tokokroge, ki zahtevajo zanesljivo preprečevanje povratnega toka. Uskladite specifikacije ventila s svojimi sistemskimi zahtevami, upoštevajte navodila za namestitev in vzdržujte ustrezne pogoje tekočine za optimalno delovanje in dolgo življenjsko dobo.
