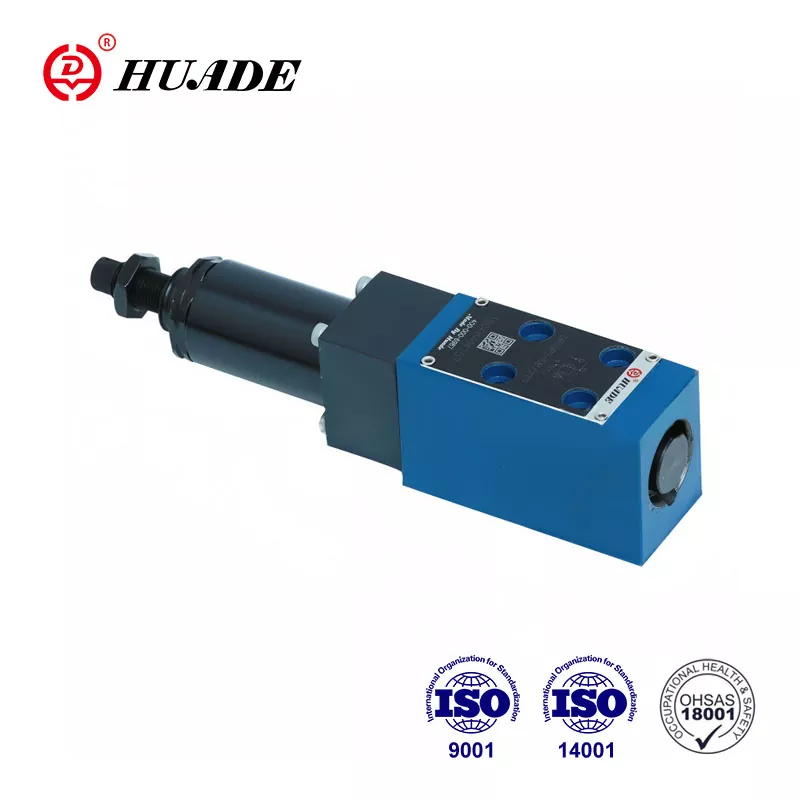

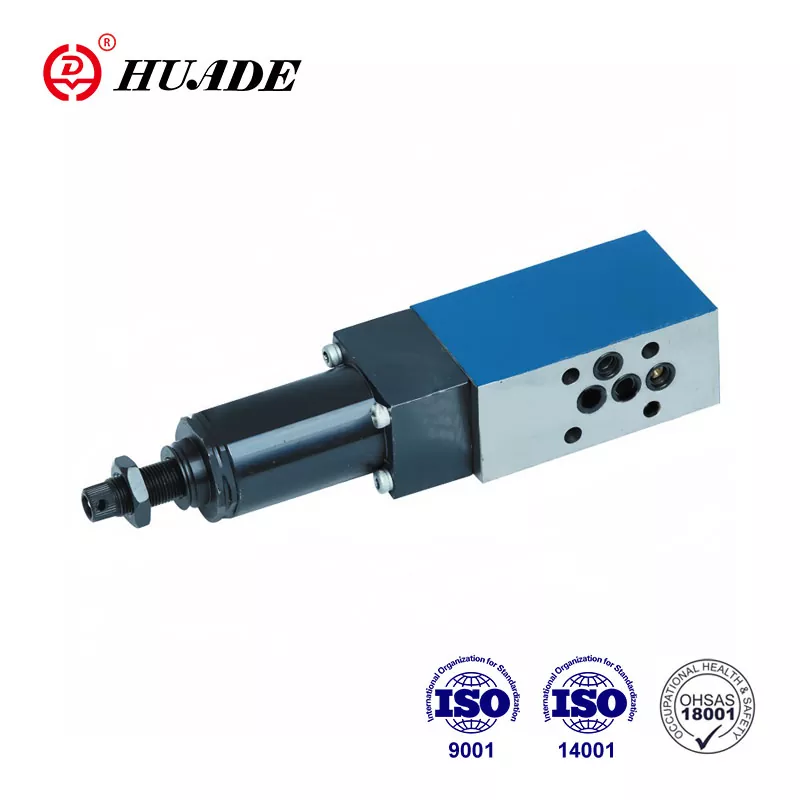

Reducirni ventil DR 5 DP se uporablja za regulacijo tlaka v hidravličnem sistemu. Zaradi uvedbe tehnologije Rexroth lahko redukcijski ventili serije Huade® DR 5 DP nadomestijo isti tip Rexroth. Huade Hydraulic ima strog sistem testiranja za zagotavljanje visoke kakovosti svojih izdelkov. Serija ventilov za regulacijo tlaka se pogosto uporablja v ladijskem hidravličnem sistemu.
|
Najvišji delovni tlak (priključek P) (MPa) |
do 31.5 |
|
Maks. sekundarni tlak (priključek A) (MPa) |
do 21,0; brez protipovratnega ventila do 31,5 |
|
Maks. protitlak (priključki T(Y)) (MPa) |
do 6,0 |
|
Maks. pretok (L/min) |
do 15 |
|
Tlačna tekočina Mineralno olje |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za FPM tesnilo) |
|
Razpon viskoznosti (mm²/s) |
10~800 |
|
Tlačno območje temperature tekočine (℃) |
-30 do +80 |
|
Stopnja kontaminacije (um) |
Najvišja dovoljena stopnja kontaminacije tekočine je NAS 1638 razreda 9. |
|
Teža (kg) |
cca.1,0 |
Lastnosti:
▶ Montaža na ploščo
▶ 5 stopenj tlaka
▶ 4 nastavitveni elementi
. Vrtljivi gumb
. Nastavitveni vijak s šesterorobo in zaščitno kapico,
. Vrtljivi gumb s skalo, ki ga je mogoče zakleniti
. Vrtljivi gumb s skalo
▶ Nepovratni ventil, opcija
▶ Vzorec vrat po DIN 24 340, oblika D, ISO 5781 in CETOP - RP 121H
Uporaba:
Reducirni ventil DR 5 DP se uporablja za znižanje tlaka v sistemu.
Tip ventila DR5 DP je 3-potni reducirni ventil z direktnim upravljanjem in funkcijo razbremenitve tlaka na sekundarni strani.
Sekundarni tlak se nastavi z elementom za nastavitev tlaka (4). V mirovanju je ventil normalno odprt in tlačna tekočina lahko neovirano teče od odprtine P do odprtine A. Tlak v odprtini A je hkrati preko krmilnega voda (6) prisoten na območju tuljave nasproti stiskanja. pomlad(3). Ko tlak v odprtini A preseže raven tlaka, nastavljeno na tlačni vzmeti (3), se krmilni kolut (2) premakne v kontrolni položaj in ohranja nastavljeni tlak v odprtini A konstanten.
Krmilno in krmilno olje se črpata iz priključka A preko krmilnega voda (6).
Če tlak v odprtini A še vedno narašča zaradi zunanjih sil na aktuator, se krmilni kolut (2) premakne še naprej proti tlačni vzmeti (3).
To povzroči, da se odpre pretočna pot na odprtini A prek krmilne plošče (8) na krmilnem kolutu (2) do rezervoarja. Zadostna količina tlačne tekočine nato priteče v rezervoar, da prepreči nadaljnji dvig tlaka.
Vzmetna komora se vedno izprazni v rezervoar navzven preko priključka T(Y).
Za prosti povratni tok iz priključka A v priključek P je mogoče namestiti opcijski povratni ventil (5).
struktura DR 5 DP 3 10B
