Aksialne črpalke za batneso med najbolj Prefinjene in učinkovite hidravlične črpalke v sodobnih industrijskih aplikacijah. Od gradbene opreme in letalskih sistemov do proizvodnih strojev, Te črpalke zagotavljajo visokotlačno moč tekočine, potrebne za zahtevo operacije. Toda kako natančno ta inženirska čudeža pretvorijo mehansko Energija v hidravlični tlak? Potopimo se globoko v očarljiv svet Aksialne črpalke bata in raziskujejo njihovo notranje delovanje.
Razumevanje osnov
Aksialna batna črpalka je pozitivna Hidravlična črpalka za premik, ki uporablja bate, razporejene v krožnem vzorcu okoli osrednje osi. Za razliko od radialnih batnih črpalk, kjer se premikajo bati pravokotno na pogonsko gred, aksialne črpalke bata imajo bate, ki se premikajo vzporedno z osi gredi. Ta edinstvena konfiguracija omogoča kompaktno zasnovo ob zagotavljanju izjemnih lastnosti uspešnosti.
Temeljno načelo za vse aksialne batne črpalke so razmeroma preproste: ko bati vzamejo v svoje Cilindre ustvarjajo izmenične sesalne in izpustne cikle. Med Sesalna poteza, bati narišejo tekočino v komore cilindra. Med Kompresijski kap, tekočino prisilijo pri visokem tlaku. Usklajen Gibanje več batov zagotavlja neprekinjen, gladek pretok tekočine.
Temeljne komponente in arhitektura
Srce osne črpalke bata je sestavljeno od več kritičnih komponent, ki delujejo v popolni harmoniji. Valjni blok, ali sod, ima več batov, razporejenih v natančnem krožnem vzorcu. Običajno imajo te črpalke med 5 in 11 batov, največ pa jih je 7 ali 9 Pogosto za optimalno ravnovesje med gladkostjo pretoka in mehansko zapletenostjo.
Vsak bat se priključi na drsno blazinico Skozi povezavo z krogličnim sklepom. Ta ureditev omogoča, da bat sledi kotno gibanje, hkrati pa ohranja pravilno tesnjenje znotraj svojega valja. The Plazinice za copate se vozijo ob ploščicah (v modelih plošče) ali odmevnemu obroču (v modelih upognjenih osi), ki pretvori vrtljivo gibanje pogonske gredi v vzajemno gibanje, potrebno za črpanje delovanja.
Plošča ventila služi kot čas črpalke mehanizem, ki vsebuje natančno nameščena vrata za dovod in odtok, ki poravnajo s cilinderskimi komorami v pravih trenutkih. Visoko natančnost Proizvodnja zagotavlja popoln čas med položajem bata in pristaniščem poravnava, čim večji volumetrični izkoristek, hkrati pa zmanjšanje tlaka pulzacije.
Dve glavni oblikovalski različici
Aksialne črpalke bata so v dveh primarnih Konfiguracije, vsaka z različnimi načeli in aplikacijami delovanja.
Zasnova plošče
Zasnova plošče SWASH predstavlja največ Skupna konfiguracija aksialne batne črpalke. V tej ureditvi ostanejo bati vzporedno z pogonsko gredjo, medtem ko se njihove copate obrnejo na kotni preliv krožnik. Ko se blok valja vrti z pogonsko gredjo, sledi vsak bat Sinusoidni vzorec gibanja, ki ga določa kot plošče.
Ko se bat odmakne od prelivanja plošča, ustvarja sesanje, ki potegne tekočino skozi dovod v komora za valj. Ko se vrtenje nadaljuje in se bat približa prelivu Plošča, stiskanje, prisili tekočino skozi odtočnico pri povišanem pritisk. Kota plošče za menjavo neposredno določa dolžino poteza bata, in v črpalkah s spremenljivimi premiki lahko ta kot nastavite tako, da se krmilni tok prilagodi stopnja.

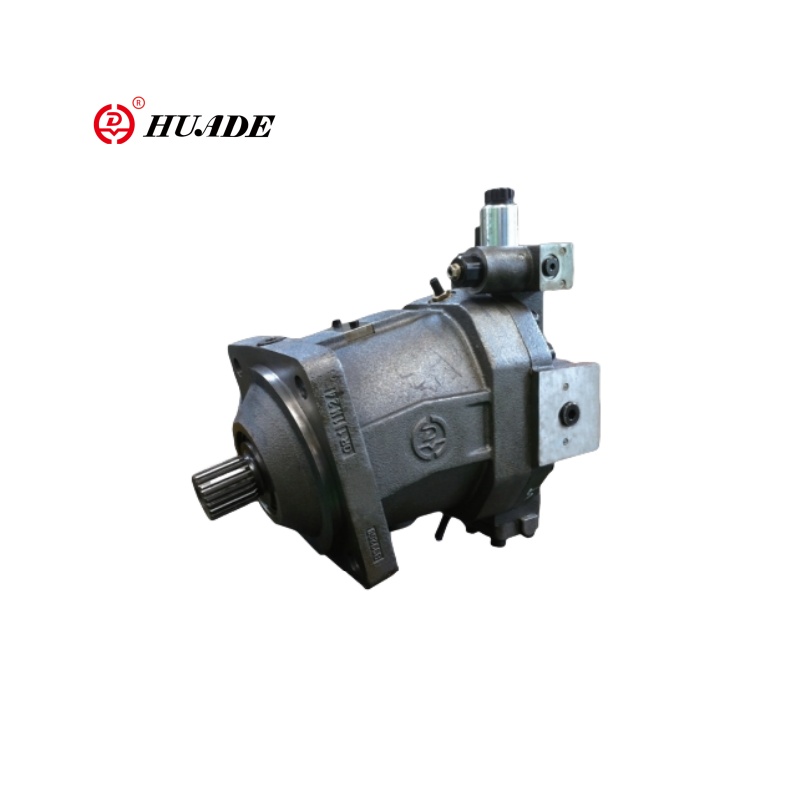

Zasnova upognjene osi
Črpalke upognjene osi imajo bolj zapletene, vendar potencialno učinkovitejša konfiguracija. Tu je blok cilindra sedel na kot (običajno 15 do 30 stopinj) glede na pogonsko gred. Bati se povežejo neposredno do prirobnice pogona skozi univerzalne spoje ali sferične povezave, Odpravljanje potrebe po ploščicah za copate in plošče.
Ta zasnova ponuja več prednosti, vključno z višjimi delovnimi tlaki, boljšo učinkovitostjo pri visoki hitrosti in Zmanjšane komponente obrabe. Vendar povečana mehanska kompleksnost naredi Te črpalke dražje in zahtevne za izdelavo, omejujejo njihovo uporabo za specializirane visokozmogljive aplikacije.
Pojasnjen cikel črpalke
Razumevanje celotnega cikla črpanja razkriva, kako aksialne batne črpalke dosegajo svoje impresivne zmogljivosti značilnosti. Vsak bat med vsakim podvrže štiri različne faze revolucija pogonske gredi.
V fazi sesanja se bat premika oddaljen od plošče ventila (v modelih plošče) ali sledi upognjeni osi Geometrija za povečanje volumna cilindra. Komora jeklenke se poveže z Vhodna vrata, ustvarjanje tlačnega diferenciala, ki črpa tekočino v komoro. Pravilna zasnova dovoda zagotavlja ustrezno oskrbo s tekočino brez kavitacije, tudi pri visoke obratovalne hitrosti.
Faza stiskanja se začne, ko se nadaljuje Vrtenje premika bat proti največjemu položaju poteza. Valjna komora Odklopi se iz dovodnega vhoda in se začne povezati z odprtinskim vhodom. Tekočina Stiskanje se začne postopoma, kar omogoča, da se pritisk nemoteno gradi brez Nenadne udarne obremenitve, ki bi lahko poškodovale komponente črpalke.
Najvišja stiskanje se pojavi, ko bat doseže svoj najbližji pristop do plošče za ventil ali največjo stiskalno točko v zasnova upognjene osi. V tem trenutku pride do razvoja največjega tlaka in Komora jeklenke se v celoti poravna z odprtinskim vhodom za optimalno tekočino izcedek.
Končno faza praznjenja zaključi Ko se bat začne, se začne vrniti. Preostali tlak v valju komorna sila, ki preostale tekočine skozi izhodno pristanišče, medtem ko komora postopoma odklopite iz vtičnice in se pripravlja na ponovno povezavo z dovodom za naslednji cikel.
Tehnologija spremenljivega premika
Ena najbolj izjemnih lastnosti mnogih Aksialne batne črpalke so njihova sposobnost spreminjanja premika med delovanjem. To Zmogljivost zagotavlja brez primere nadzor nad hidravličnimi sistemi, kar omogoča Natančna prilagoditev pretoka brez spreminjanja hitrosti pogona ali uporabe dušila ventili, ki odpadajo energijo.
V spremenljivih črpalkah s ploščami, servo Mehanizmi Prilagodite kot plošče na podlagi povpraševanja ali upravljavca sistema vnos. Povečanje kota poveča dolžino in črpalko bata Premik, medtem ko zmanjšanje kota zmanjšuje izhod pretoka. Nekaj naprednih Sistemi lahko celo obrnejo kot plošče, s čimer ustvarijo črpalke, ki lahko delujejo kot motorji ali zagotavljajo zmogljivosti za povratni tok.
Krmilni sistemi za spremenljivko Premične črpalke segajo od preproste ročne nastavitve do prefinjene Sistemi elektronskih povratnih informacij. Tlačno kompenzirani krmilniki se samodejno prilagodijo premik za ohranjanje stalnega pritiska ne glede na potrebe po pretoku Sistemi za zaznavanje obremenitve optimizirajo porabo energije z ujemanjem izhoda črpalke na dejanske sistemske zahteve.
Značilnosti uspešnosti in Prijave
Aksialne batne črpalke se v aplikacijah odlikujejo zahtevajo visok tlak, natančen nadzor in zanesljivo delovanje. Njihov tipičen Operativni tlaki se gibljejo od 1.000 do 10.000 psi ali več, z nekaterimi Specializirani dizajni, ki lahko presežejo 15.000 psi. Stopnje pretoka se razlikujejo dramatično na podlagi premika in hitrosti, od nekaj litrov na minuto Natančne aplikacije na stotine litrov na minuto v industrijskih sistemih.
Učinkovitost dobro zasnovanega aksialnega Batne črpalke običajno presegajo 90%, zaradi česar so idealne za mobilno opremo kjer poraba goriva neposredno vpliva na obratovalne stroške. Njihova kompaktna velikost V primerjavi z izhodno zmogljivostjo so še posebej dragoceni v zrakoplovih Hidravlika, kjer so omejitve teže in vesolja kritične.
Gradbena oprema morda predstavlja Največje območje uporabe, kjer te črpalke napaja vse od bagerja Booms na proge za buldožerje. Sposobnost spremenljivega premika omogoča operaterji, da natančno nadzirajo gibanje, hkrati pa ohranjajo optimalno Učinkovitost motorja v različnih pogojih obremenitve.
Upoštevanje vzdrževanja in dolgoživosti
Pravilno vzdrževanje je ključnega pomena za maksimiranje življenjske dobe in zmogljivosti aksialne batne črpalke. Natančna proizvodnja in tesne tolerance, potrebne za optimalno delovanje, naredijo te črpalke občutljive za kontaminacijo in nepravilne tekočine. Kakovostna filtracija, redna analiza tekočine in spoštovanje specifikacij proizvajalca Hidravlična tekočina in raven čistoče sta bistvena.
Vzorci obrabe komponent v osni bat Črpalke so predvidljive in obvladljive z ustreznim vzdrževanjem. Ploščice za copate in Plošče v modelih plošče Swash doživljajo najvišje stopnje obrabe zaradi njihov drsni stik pod velikimi obremenitvami. Sodobni premazi in materiali imajo dramatično razširjena življenjska doba, vendar redni pregled in pravočasno zamenjava ostaja pomembna.
Prefinjeni krmilni sistemi v Črpalke za spremenljive premike zahtevajo dodatno pozornost na elektroniko komponente in čistoča servo ventila. Redno kalibracijo in sistem Diagnostika pomaga zagotoviti optimalno delovanje in preprečiti drage okvare.
