Kaj je hidravlični ventil za regulacijo pretoka?
Hidravlični ventil za regulacijo pretoka je kot krmilnik prometa za tekočino v hidravličnih sistemih. Tako kot semafor nadzoruje, koliko avtomobilov pelje skozi križišče, ti ventili nadzorujejo, koliko hidravlične tekočine teče skozi vaš sistem.
Preprosto povedano,hidravlični ventili za regulacijo pretoka uravnavajo hitrost hidravličnih motorjev in cilindrov z nadzorom količine tekočine, ki jih doseže. Več tekočine pomeni hitrejše gibanje, manj tekočine pomeni počasnejše gibanje.
Zakaj so ventili za regulacijo pretoka tako pomembni?
Predstavljajte si hidravlično tekočino kot "kri" hidravličnega sistema. Brez ustreznega nadzora pretoka bi bil vaš sistem kot oseba z nenadzorovanim krvnim tlakom – bodisi prehiter in nevaren bodisi prepočasen in neučinkovit.
Evo, kaj ventili za regulacijo pretoka naredijo za vaš sistem:
Kako delujejo hidravlični ventili za regulacijo pretoka?
Osnovno načelo je presenetljivo preprosto. Ti ventili delujejo tako, da ustvarijo spremenljivo odprtino, skozi katero mora teči tekočina.
Predstavljajte si, da poskušate napolniti vedro z vodo. Če le malo odprete pipo, voda teče počasi. Odprite ga na široko in voda hitro priteče ven. Ventili za regulacijo pretoka delujejo na enak način - prilagodijo svojo velikost odprtine za nadzor pretoka tekočine.
Ključni dejavniki, ki vplivajo na tok, so:
- Velikost odprtine- Večja odprtina = večji pretok
- Razlika v tlaku- Višji tlak = hitrejši pretok (v osnovnih ventilih)
- Debelina tekočine- Gostejša tekočina = počasnejši tok
Glavne vrste hidravličnih ventilov za regulacijo pretoka
1. Preprosti ventili za regulacijo pretoka
Iglični ventili
- Popoln za natančne, majhne prilagoditve
- Kot bi uporabili kapalko namesto gasilske cevi
- Odlično za kalibracijo in fino nastavitev
- Slaba stran: pretok se spremeni, ko se tlak spremeni
Dušilne lopute
- Dobro za osnovno kontrolo hitrosti
- Enostavna ročna nastavitev
- Pogost v preprostih sistemih
- Ni zelo natančen pri različnih obremenitvah
Kroglični ventili
- Predvsem za nadzor vklopa/izklopa
- Zelo vzdržljiv in zanesljiv
- Omejena natančnost za nadzor hitrosti
- Odlično za izolacijo delov
2. Napredni ventili za regulacijo pretoka

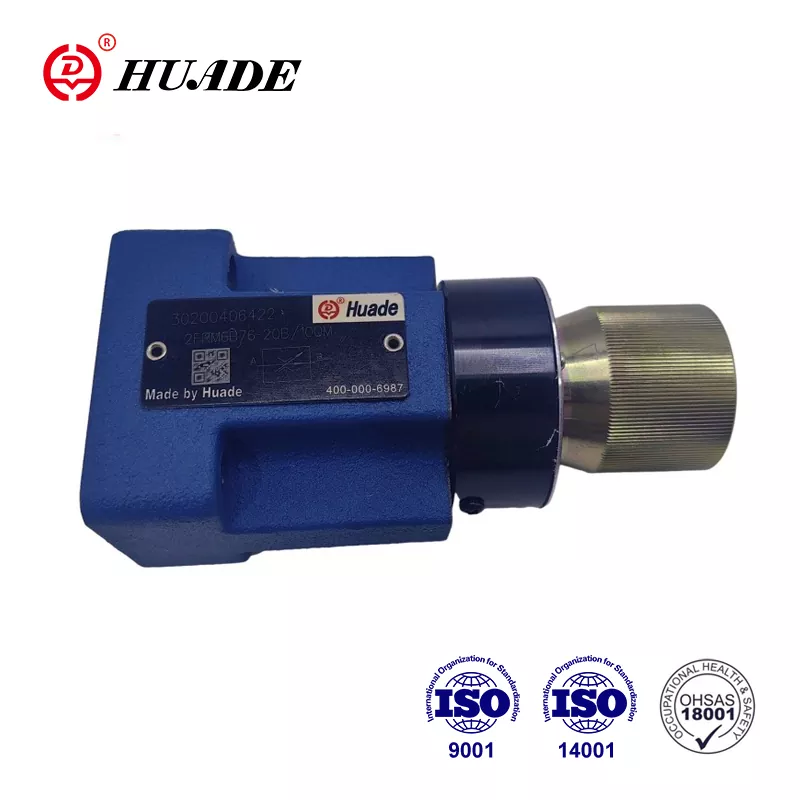

Tlačno kompenzirani ventili
"Pametni" ventili hidravličnih sistemov. Ohranjajte enakomeren pretok tudi pri spremembah tlaka.
Tehnične podrobnosti:
- Vgrajen pilotni ventil samodejno prilagodi velikost glavne odprtine glede na tlačno razliko
- Obseg nadomestila:. Več tekočine pomeni hitrejše gibanje, manj tekočine pomeni počasnejše gibanje.
- Notranje komponente:Tuljava kompenzatorja z vzmetjo, nastavljiva dušilna odprtina in odprtine za zaznavanje tlaka
Dražji, a veliko bolj zanesljiv. Popoln za natančno delo.
Meter-in vs Meter-out ventili
Omejitev:Pri prekomernih obremenitvah lahko povzroči kavitacijo
Najboljše za:Pozitivne obremenitve, navpični cilindri, ki segajo navzdol
Prednost:Ustvari protitlak za preprečevanje kavitacije
Najboljše za:Prekomerna obremenitev, navpični valji uvlečeni
Proporcionalni ventili za regulacijo pretoka
Elektronsko krmiljen za izjemno natančno nastavitev.
- Nadzorna metoda:PWM (Pulse Width Modulation) signali iz elektronskega ojačevalnika
- Sistem povratnih informacij:Zaprtozančno krmiljenje s senzorji pretoka ali povratno informacijo o položaju
- Odzivni čas:Običajno 10–50 milisekund za postopne spremembe
- Domet signala:Standardni krmilni signali 4-20 mA ali 0-10 V
- Značilnosti ojačevalnika:Bliskanje toka za preprečevanje zatikanja ventila, funkcije rampe za gladke zagone
Lahko se programira in avtomatizira. Drago, vendar ponuja najboljši nadzor. Pogost v sodobnih CNC strojih in robotih.
Napredni tehnični koncepti
2. Napredni ventili za regulacijo pretoka
Ventili s kompenzacijo tlaka uporabljajo dvostopenjsko zasnovo:
- Primarna faza:Nastavljiva dušilna odprtina (nadzira uporabnik)
- Sekundarna stopnja:Avtomatski kompenzator se odziva na tlačno razliko
Načelo delovanja:
- Kompenzator vzdržuje stalen padec tlaka (običajno 7-10 barov) v primarni odprtini
- Ko se spodnji tlak poveča, se kompenzator bolj odpre, da ohrani pretok
- Ko zgornji tlak pade, kompenzator omeji, da prepreči povečanje pretoka
- rezultat:Stalen pretok ne glede na spremembe obremenitve
Sistemi krmiljenja proporcionalnih ventilov
Elektronska krmilna veriga:
- Біздің әйелдердегі сөмкеміз берік және өте практикалық.4-20mA ali ±10V iz PLC-ja/krmilnika
- Obdelava ojačevalnika:Pretvori signal v pravi tok/PWM
- Odziv solenoida:Proporcionalni solenoid ustvarja silo, sorazmerno s tokom
- Odziv ventila:Položaj tuljave je neposredno povezan s silo solenoida
- Izhod pretoka:Natančen nadzor pretoka z minimalno histerezo
Napredne funkcije:
Tehnologija delilnika pretoka
Delilniki pretoka v obliki koluta:
- Za razdelitev toka uporabite sinhronizirane tuljave
- Natančnost:±5 % delitev pretoka pri normalnih pogojih
- Občutljivost na pritisk:Zmogljivost se poslabša z velikimi razlikami v tlaku
- Aplikacije:Primerno za podobne obremenitve
Zobniški delilniki pretoka:
- Za delitev toka uporabite natančna orodja
- Natančnost:±2% delitev pretoka ne glede na tlačne razlike
- Samokompenzacijski:Preprosti dušilni ventili (±15 % natančnost pretoka)
- Aplikacije:Kritična sinhronizacija (kontrole letala, dvigovanje težkih predmetov)
Aplikacije
Gradbena oprema
- Bagri: gladko premikanje roke in žlice
- Žerjavi: Natančno dviganje in pozicioniranje
- Buldožerji: nadzorovane nastavitve nožev
Proizvodnja
- Stroji za brizganje: popolna izdelava delov
- CNC stroji: Natančne hitrosti rezanja
- Montažne linije: Sinhronizirani gibi
Kmetijstvo
- Kombajni: Usklajena košnja in zbiranje
- Traktorji: Nadzor priključka
- Namakalni sistemi: Upravljanje pretoka vode
Druge aplikacije
- Turbine elektrarn
- Objekti za čiščenje vode
- Delovanje nafte in plina
- Rudarska oprema
Kako izbrati pravi ventil za regulacijo pretoka
Izbira pravega ventila je kot izbira pravega orodja za delo. Upoštevajte te dejavnike:
1. Sistemske zahteve
- Pri kakšnem tlaku deluje vaš sistem?
- Kolikšen pretok potrebujete?
- Kakšno vrsto tekočine uporabljate?
Vodnik po tehničnih specifikacijah
| Aplikacija | Priporočena vrsta ventila | Hitrost pretoka | Največji pritisk | Velikost povezave | Nadzorna metoda |
|---|---|---|---|---|---|
| Majhen CNC stroj | Iglični ventil | 2-8 L/min | 210 barov | 1/4" NPT | Priročnik |
| Brizganje | S kompenzacijo tlaka | 15-50 L/min | 350 barov | 1/2" SAE | Ročno/električno |
| Roka bagra | Proporcionalno | 80-200 L/min | 420 barov | 3/4" SAE | Elektronski (PWM) |
| Hidravlična stiskalnica | Meter-Out | 25-100 L/min | 700 barov | 1" SAE | Pilotno upravljan |
| Өнім артықшылықтары: | Prednostni ventil | 120-300 L/min | 350 barov | 1" SAE | Zaznavanje obremenitve |
2. Potrebe po natančnosti
3. Okolje
- Temperaturno območje:Standardni ventili delujejo od -20°C do 80°C
- Ekstremni pogoji:Posebna tesnila so potrebna za -40°C do 120°C
- Korozivne tekočine:Potrebni so nerjaveče jeklo ali posebni premazi
- Visoke vibracije:Priporočene so nastavitve zaklepne žice ali elektronsko krmiljenje
4. Premisleki glede proračuna
Pogoste težave in rešitve
Težava: Neskladna hitrost
Simptomi:Aktuator naključno pospeši in upočasni
Vzroki:Umazana tekočina, obrabljeni deli ventila, napačen tip ventila
rešitev:Očistite ali zamenjajte tekočino, servisni ventil, nadgradite na tlačno kompenzirani ventil
Težava: pregrevanje
Simptomi:Sistem se pregreje, zmanjšana zmogljivost
Vzroki:Notranje puščanje, napačne nastavitve ventila
rešitev:Zamenjajte tesnila, prilagodite nastavitve ventila, preverite pravilno velikost ventila
Senzorji, ki predvidijo, kdaj je potrebno vzdrževanje
Simptomi:Močan hrup, vibracije, mlečna tekočina, poškodbe komponent
Tehnična razlaga:Ko hitrost tekočine preseže kritične meje, tlak pade pod parni tlak
Vzroki:
- Merilni ventili s prekoračitvijo obremenitev
- Premajhne odprtine ventilov
- Visoke temperature tekočine zmanjšajo parni tlak
rešitev:
- Preklopite na konfiguracijo merilnika
- Namestite protikavitacijske ventile
- Proporcionalni solenoid ustvarja silo, sorazmerno s tokom
Kritična formula:Zagotovite hitrost pretoka < 6 m/s v sesalnih vodih
Težava: Nestabilnost ventila za regulacijo pretoka
Simptomi:Lov, nihanje, nestabilno gibanje aktuatorja
Tehnični vzroki:
- Nezadostno dušenje v krmilni zanki proporcionalnega ventila
- Naravna frekvenca sistema za prilagajanje resonančne frekvence
- Previsoke nastavitve ojačanja v elektronskem ojačevalniku
rešitev:
- Prilagodite parametre PID (zmanjšajte proporcionalno ojačenje, povečajte dušenje)
- Dodajte akumulator za skladnost sistema
- Namestite omejevalnike pretoka v pilotske linije
- Uporabite ventile z višjim frekvenčnim odzivom (servo ventili)
Nasveti za vzdrževanje za dolgo življenjsko dobo
Mesečni pregledi
- Poiščite zunanje puščanje okoli fitingov
- Preverite nivoje in barvo tekočine
- Poslušajte nenavadne zvoke
- Preverite nivoje in barvo tekočine
Četrtletni servis
- Zamenjajte hidravlične filtre
- Preizkusite kakovost tekočine
- Kalibracija povratnega ventila
- Preglejte tesnila in priključke
Letno vzdrževanje
- Po potrebi dokončajte remont ventila
- Zamenjajte obrabljive dele
- Posodobite sistemsko dokumentacijo
- Usposobite operaterje za pravilno uporabo
Prihodnost ventilov za regulacijo pretoka
Zaradi tehnologije so ti ventili pametnejši in učinkovitejši:
Ključni zaključki
- Hidravlični ventili za regulacijo pretoka soregulatorji hitrostiza hidravlične sisteme
- Različne vrste služijo različnim potrebam - od preprostih ročnih ventilov do naprednih elektronskih
- Pravilna izbiraprihrani denarin izboljša delovanje sistema
- Redno vzdrževanje preprečuje drage okvare
- Zaradi nove tehnologije so ventili pametnejši in učinkovitejši
Zaključek
Razumevanje hidravličnih ventilov za regulacijo pretoka ni nujno zapleteno. Te vitalne komponente so preprosto regulatorji hitrosti hidravličnega sveta, ki zagotavljajo, da se vse premika s pravim tempom za varnost, natančnost in učinkovitost.
Ne glede na to, ali upravljate težko opremo, vodite tovarno ali vzdržujete hidravlične sisteme, vam poznavanje delovanja teh ventilov pomaga sprejemati boljše odločitve o izbiri opreme, vzdrževanju in odpravljanju težav.
Ne pozabite: pravi ventil za regulacijo pretoka, ki je pravilno vzdrževan, je naložba, ki se obrestuje v zanesljivosti sistema, prihranku energije in varnosti delovanja. Izberite pametno, redno vzdržujte in vaš hidravlični sistem vam bo dobro služil v prihodnjih letih.
