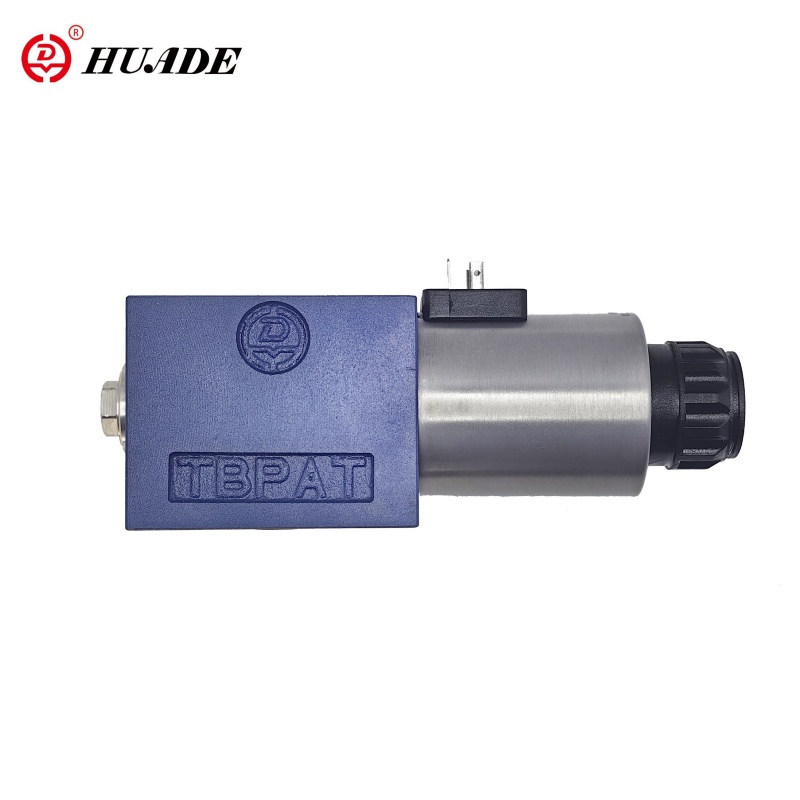

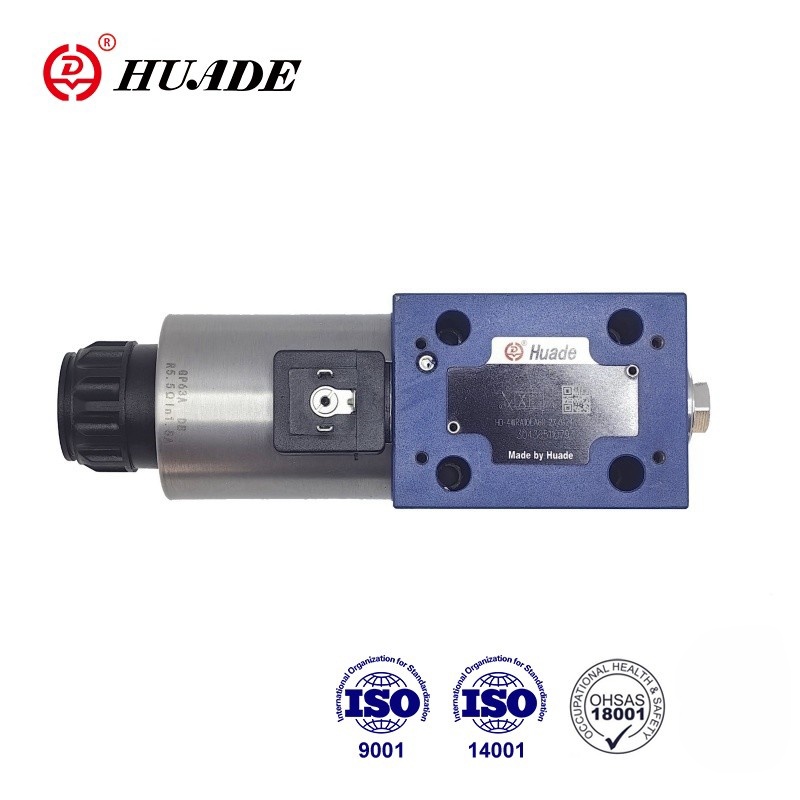

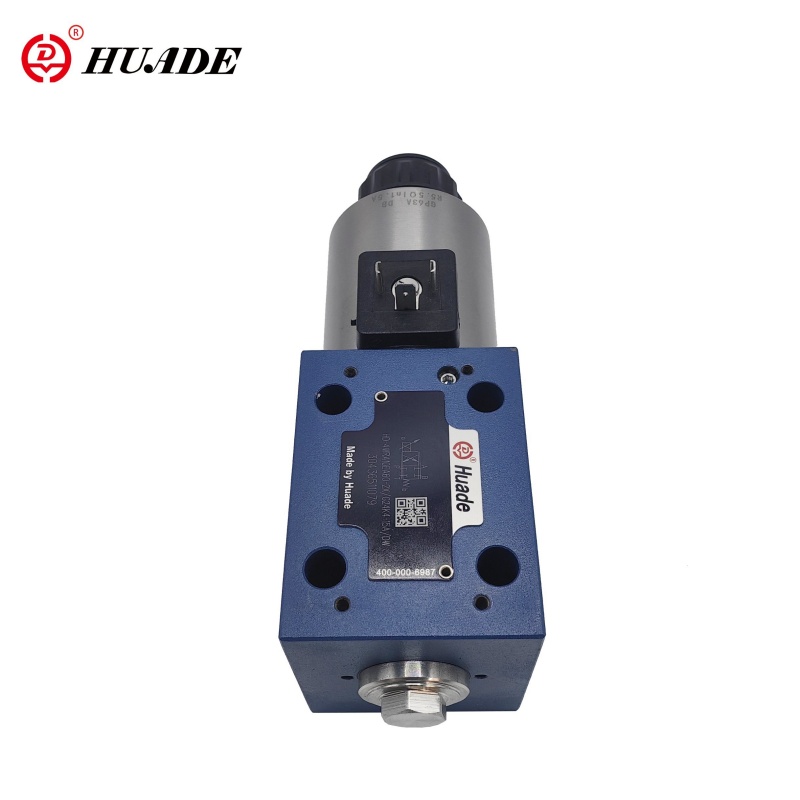

4/2- in 4/3-smerni sorazmerni usmerjevalni ventili so zasnovani kot neposredno upravljane komponente za pritrditev podplat. Se sprostijo s sorazmernimi magnetnimi madežnimi z osrednjo nitjo in odstranljivo tuljavo. Solenoide nadzorujejo zunanja krmilna elektronika (tipa WRA) ali z integrirano krmilno elektroniko (Type WRAE). Učinkovitost 4WRA 10 EA60-2X se lahko ujema z Rexrothom zaradi dveh dolgoročnih sodelovanja.
| Hidravlična | |||
| Valve type | HD-WRA | Hd-wrae | |
| Delovni tlak (MPA) | Pristanišče A, P, b | 31.5 | 31.5 |
| Pristanišča t | 21 | 21 | |
| Nominalni tok qv nom pri △ p = 1MPA | NS6 (L/min) | 7、15 in 26 | |
| NS10 (L/min) | 30 in 60 | ||
| Stopnja kontaminacije (μm) | ≤20 | ||
| Histereza (%) | ≤5 | ||
| Napaka za preobrat (%) | ≤1 | ||
| Občutljivost odziva (%) | ≤0.5 | ||
| Tlačna tekočina | Mineralno olje ali fosfatni ester | ||
| Območje viskoznosti | 20 ~ 380 | ||
| Območje temperature okolice (℃) | -20 do +80 | -20 do +50 | |
| Teža (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Električna | |||
| Električni, magnetni | |||
| Vrsta ventila | HD-WRA | Hd-wrae | |
| Vrsta napetosti | DC | ||
| Nadzorovana napetost (v) | ± 10 | ||
| Max.RURTENT PRI SELENOID (A) | 2.5 | ||
| Upornost magnetne tuljave (ω) | Hladna vrednost pri 20 ℃ | 2 | |
| Max. topla vrednost | 3 | ||
| Dajatev | 100% | ||
| Temperatura tuljave (℃) | do +150 | ||
| Zaščita ventila do DIN40050 | IP65 | ||
| Električna, krmilna elektronika | |||
| Nadzor elektronike | HD-VT-VSPA2-1-1x/ | integriran v ventil | |
| Napajalna napetost | Nominalna napetost VDC | 24 | |
| Nižja omejitvena vrednost v | 21/22 | 19 | |
| Vrednost zgornje omejitve V | 35 | ||
| Poraba energije ojačevalnika | I max a | 1.8 | |
| Max. Power impulzni tok a | 3 | ||
Značilnosti:
▶ Za pritrditev podloge
▶ Neposredni aktivirani proporcionalni ventil za nadzor smeri in prostornine toka
▶ Vzmetno usmerjena kontrolna tuljava
▶ Integrirana krmilna elektronika, vmesnik A1 ali F1 za tip 4wrae
▶ Izpiranje s sorazmernimi magnetnimi
▶ Nadzor elektronike za tip 4WRA
Vloga:
4WRA 10 EA60-2X proporcionalni usmerjevalni ventil se uporablja za nadzor pretoka in smeri hidravlične tekočine.
4WRA 10 EA60-2X proporcionalni ventili v osnovi so sestavljeni iz: ohišja (1) s pritrdilno površinsko krmilno tuljavo (2) s kompresijskimi vzmeti (3), magnetnimi samani (4) z osrednjo nitjo, neobvezno integrirano elektroniko (5).
Hd-4wra (e) .2x/.
Z dekolenoidi (4), ki so odstranjeni, se v osrednjem položaju drži kontrolna tuljava (2) s kompresijskimi vzmeti (3).
Neposredna aktiviranje kontrolne tuljave (2) z energijo sorazmernega magneta.e.g. Nadzor magnetne "B" (4). Kontrolna tuljava (2) se premakne v levo v sorazmerju z električnim vhodnim signalom. Združevanje Obrazec P na A in B do T preko presekov, podobnih odprtini, s progresivnimi značilnostmi pretoka. Delegizacija magnetne (4). Krmilna tuljava (2) se vrne v osrednji položaj s kompresijskim vzmetm (3).
Struktura proporcionalnega usmerjenega ventila 4wra -2x
HD-4WRA (E) ... A-2X
Načeloma funkcija te različice ventila ustreza funkciji ventila s 3 položaji tuljave. Vendar so ventili z 2 položaji tuljave opremljeni le z magnetnim "A". Namesto drugega proporcionalnega magnetnega magneta je vtič (5) nameščen za NS 6 ali za NS 10 A pokrov (5).
Opomba za tip 4wra 6 ..- 2x/...
Izogibati se je treba odvajanju linije rezervoarja. Z ustreznimi pogoji namestitve je treba namestiti zadnji tlačni ventil (zadnji tlak približno.0.2MPA).
