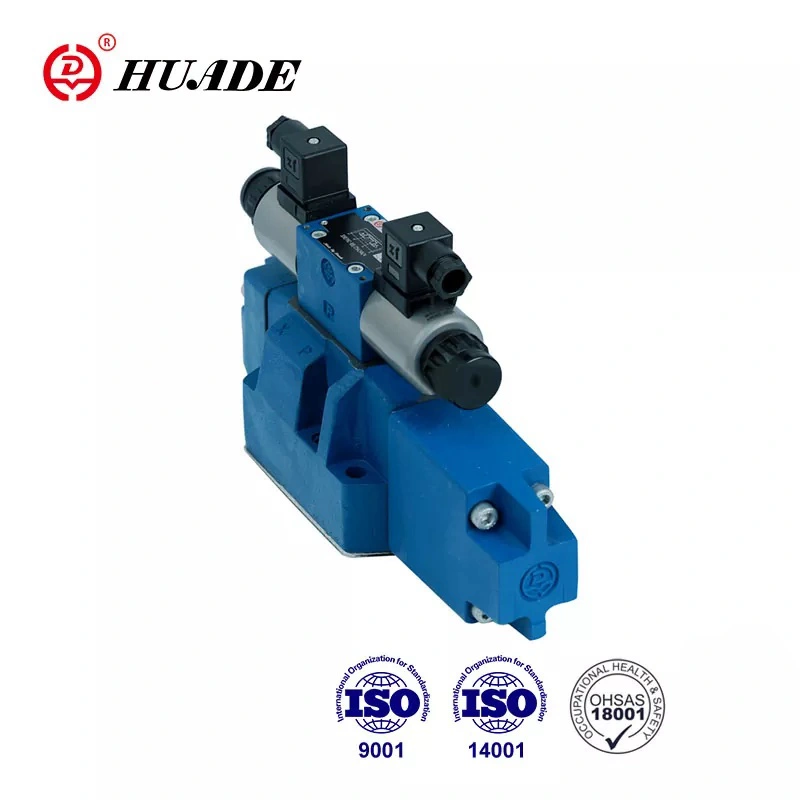

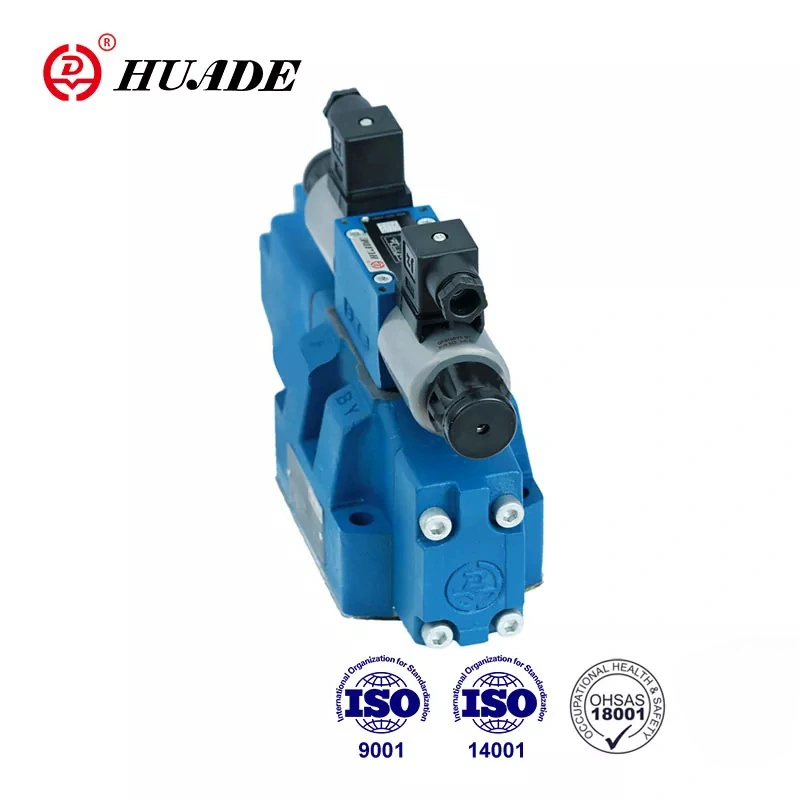

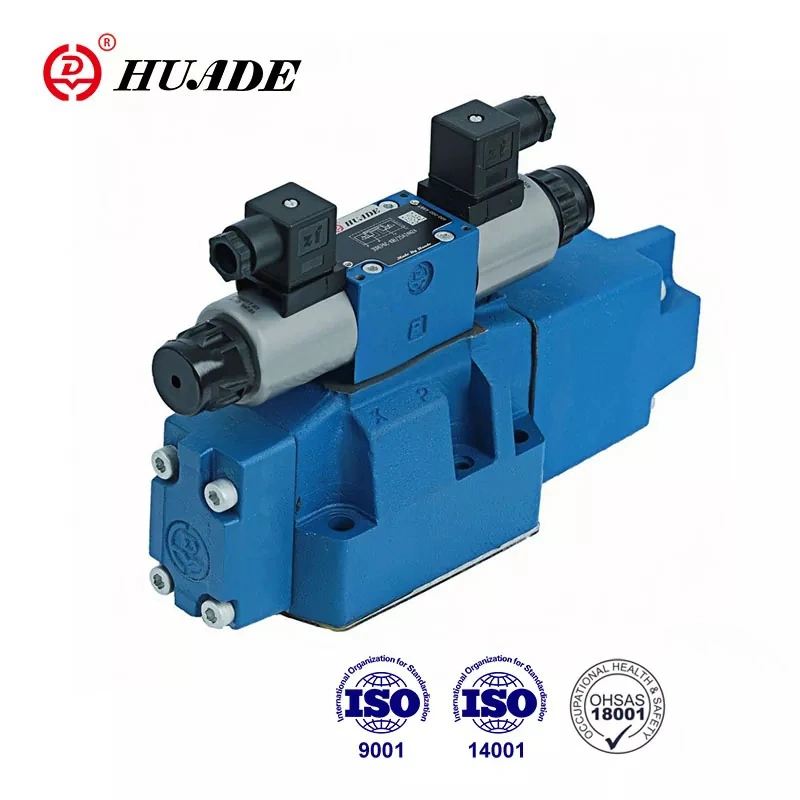

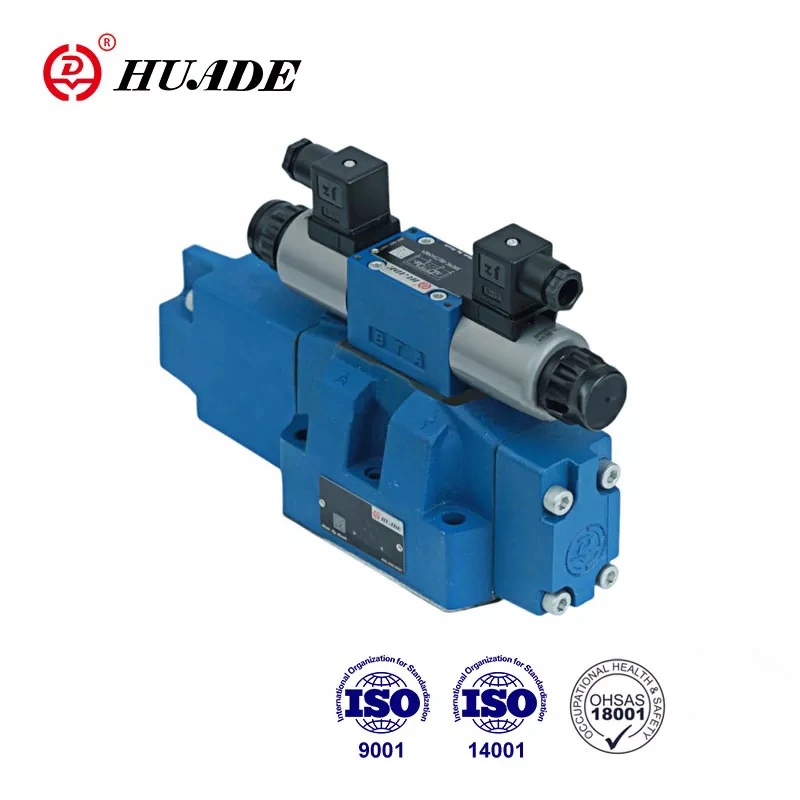

Proporcionalni usmerjevalni ventil 4WRZ sprejme povezavo plošče, ki ima enako velikost povezave kot skupni vzvratni ventil istega premera. Enostavno je namestiti in odpravljanje napak. Glavni ventil Huade® 4wrz proporcionalni ventil je osredotočen na vzmet. Glavno jedro ventila nima nihanja, visoke ponovljivosti in dobre zanesljivosti. Ventil je certificiran.
|
Hidravlični podatki |
|||||
|
velikost |
10 |
16 |
25 |
32 |
|
|
Pritisk pilotskega ventila (MPA) |
Zunanja pilotna oskrba olja |
3 do 10 |
|||
|
Notranja oskrba s pilotno olje |
Do 10 (več kot 10 mora namestiti ZDR6DP2-30B/75ym) |
||||
|
Glavni tlak ventila (MPA) |
31.5 |
35 |
|||
|
Povratni tlak (MPA) |
pristanišče T (povratek zunanjega pilotnega olja) |
31.5 |
25 |
15 |
|
|
pristanišče T (vrnitev notranjega pilotnega olja) |
3 |
||||
|
Pristanišče y |
3 |
||||
|
Volumen pilotnega olja (CM3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilotni pretok olja v pristanišču x ali y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Tok skozi glavni ventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Histereza (L/min) |
6 |
||||
|
Ponovljivost (%) |
3 |
||||
|
stopnja kontaminacije (㎛) |
≤20 |
||||
|
Tekočina |
Mineralno olje (za NBR tesnilo) .fosfatni ester (za tesnilo FPM) |
||||
|
Območje viskoznosti (mm ²/s) |
2,8 do 380 |
||||
|
Temperaturno območje tekočine (℃) |
-20 do +70 |
||||
|
Položaj pritrditve |
optional |
||||
|
Teža (kg) |
ventil z enim magnetnim |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil z dvema solenoidama |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Električni podatki |
||
|
Vrsta oskrbe |
DC |
|
|
Nominalni tok magnetnega (a) |
0.8 |
|
|
Upornost tuljave (ω) |
hladno (AT20 ℃) 19,5; Max.Valve, vroče 28.8 |
|
|
Temperatura okolja (℃) |
50 |
|
|
Temperatura tuljave (℃) |
150 |
|
|
Delni cikel |
Neprekinjeno |
|
|
Pilotni tok (a) |
0.02 |
|
|
Izolacija |
IP65 |
|
|
Povezan |
Z 1 časom rampe |
VT-3000S30 |
|
S 5 rampimi časi |
VT3006S30 |
|
|
Električna povezava |
Priključek za vtič |
|
Značilnosti:
▶ Pilot WRZ proporcionalni ventil
▶ Za pritrditev podloge
▶ Za nadzor smeri in pretoka hidravlične tekočine
▶ Vzmetno osredotočeno
▶ Nizko padec tlaka po kontrolnih zemljiščih
▶ ventil in elektronski nadzor iz enega vira
▶ Proporcionalno delovanje magneta
▶ Vzorec prenosa v DIN 24 340 OBRAZA A, ISO4401 in CETOP-RP121H
Vloga:
Tip 4WRZ Proporcionalni usmerjevalni ventil se pogosto uporablja v različnih panogah, kot so obdelovalna orodja, metalurgija, lahka industrija, rudarstvo, inženiring itd.
Vrste ventilov 4wrz ... so 4-poti ventili, ki delujejo s sorazmernimi magnetnimi solenoidi. Nadzirajo smer in hitrost pretoka hidravlične tekočine.
V bistvu so sestavljeni iz pilotskega ventila (3), glavnega ventila (7) z glavno tuljavo (8) in centrirajoče vzmet (9).
If solenoid ‘B’ is energized, pilot spool (4) is moved to the right.Pilot oil is then either fed internally from port P, or ‘externally’ from port X via the pilot valve (3) into the pressure chamber(10) and moves the main spool (8) a distance proportional to the strength of the electrical current.The throttling grooves in the main spool open progressively with increasing current, thus controlling the flow of hidravlična tekočina do pristanišč.
Ko se električni signal izklopi, se tako pilotska tuljava (4) kot glavna tuljava (8) vrneta v nevtralno neodvisno od napajanja kontrolnega tlaka. Operater rok za nujne primere dovoljuje gibanje položaja pilotske tuljave, ne da bi spodbudil malenoide
Struktura sorazmernega usmerjenega ventila 4wrz
Pilotni ventil
Pilotni ventil je proporcionalni magnetni ventil, ki deluje s 3-smernim tlakom (tip 3Drep6). Vstavek Throottle je nameščen v vratih A in B, nadaljnje podrobnosti Glej besedilo 3drep6
Struktura pilotskega ventila tipa 3DREP6
Simbol sorazmernega usmerjenega ventila 4wrz
