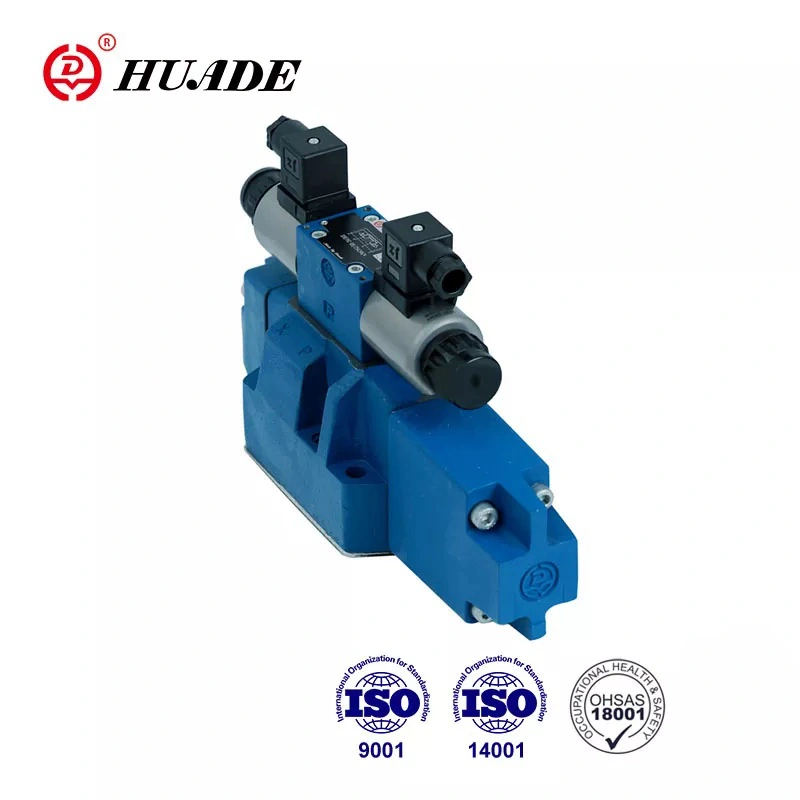

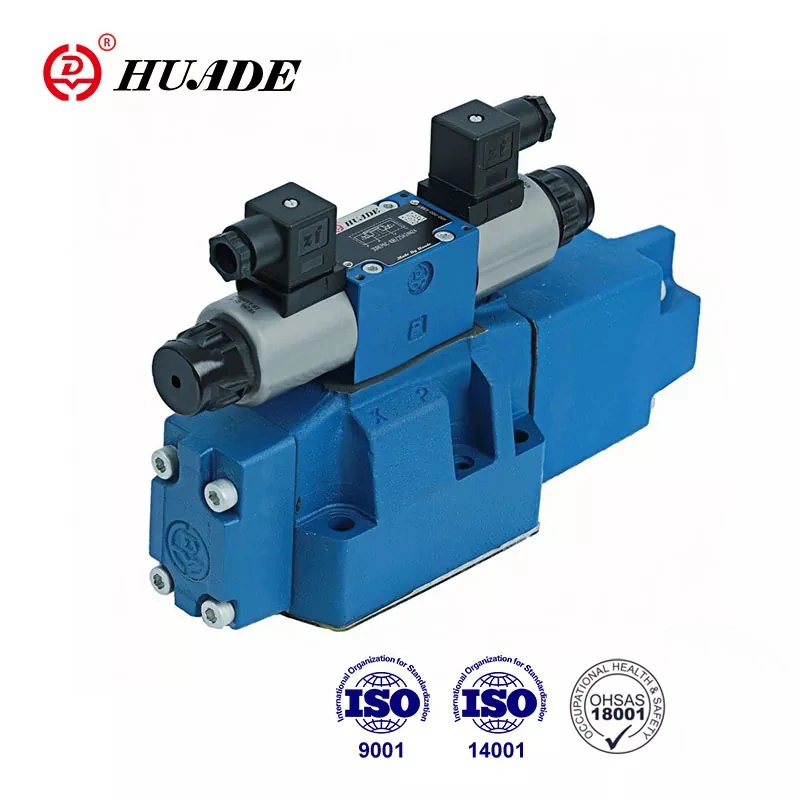

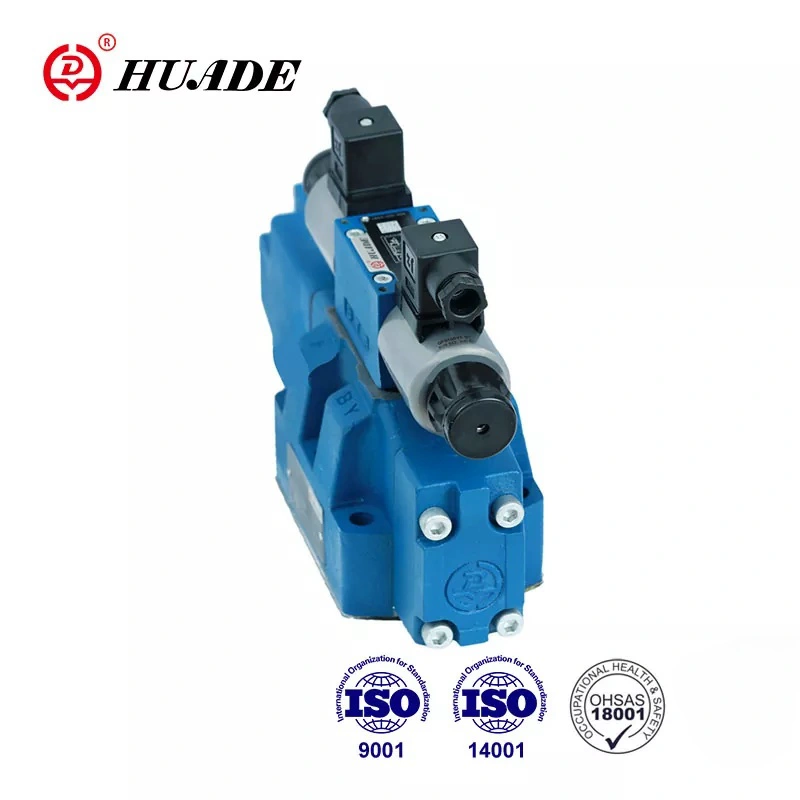

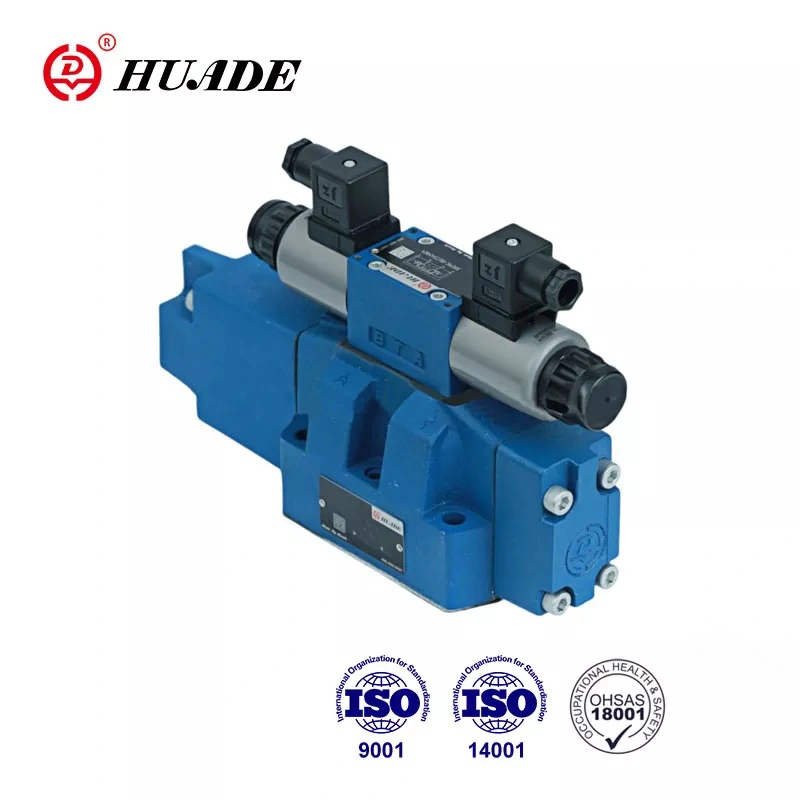

En sam proporcionalni ventil 4WRH lahko nadzoruje tako pretok kot smer toka, zaradi česar je struktura sistema preprosta. Telo ventila ima ulit notranji kanal z visoko zmogljivostjo pretoka in velikim pretokom. Glavni ventil ima aksialni trikotni krmilni utor z majhnim padcem tlaka in izgubo tlaka na krmilnem ramenu. Proporcionalni ventil tipa 4WRH je primeren za sisteme z velikim pretokom in visokimi zahtevami glede natančnosti.
|
Hidravlični podatki |
|||||
|
velikost |
10 |
16 |
25 |
32 |
|
|
tlak pilotnega ventila (MPa) |
zunanji dovod pilotnega olja |
3 do 10 |
|||
|
notranji dovod pilotnega olja |
Do 10 (več kot 10 mora namestiti ZDR6DP2-30B/75YM) |
||||
|
Tlak glavnega ventila (MPa) |
31.5 |
35 |
|||
|
Povratni tlak (MPa) |
vrata T (povratek zunanjega krmilnega olja) |
31.5 |
25 |
15 |
|
|
vrata T (notranji povratek krmilnega olja) |
3 |
||||
|
Y vrata |
3 |
||||
|
Prostornina pilotnega olja (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pretok pilotnega olja na odprtini X ali Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Pretok skozi glavni ventil (l/min) |
270 |
460 |
877 |
1600 |
|
|
Histereza (l/min) |
6 |
||||
|
Ponovljivost (%) |
3 |
||||
|
stopnja kontaminacije (㎛) |
≤20 |
||||
|
Tekočina |
Mineralno olje (za NBR tesnilo). Fosfatni ester (za FPM tesnilo) |
||||
|
Razpon viskoznosti (mm²/s) |
2,8 do 380 |
||||
|
Temperaturno območje tekočine (℃) |
-20 do +70 |
||||
|
Montažni položaj |
izbirno |
||||
|
Teža (kg) |
ventil z enim solenoidom |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil z dvema solenoidoma |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Električni podatki |
||
|
Vrsta dobave |
DC |
|
|
Nazivni tok solenoida (A) |
0.8 |
|
|
Upornost tuljave (Ω) |
hladno (pri 20 ℃) 19,5; maks.ventil, vroče 28,8 |
|
|
Temperatura okolja (℃) |
50 |
|
|
Temperatura tuljave (℃) |
150 |
|
|
Delovni cikel |
Neprekinjeno |
|
|
Pilotni tok (A) |
0.02 |
|
|
Izolacija |
IP65 |
|
|
Povezano |
Z 1 časom rampe |
VT-3000S30 |
|
S 5 časi rampe |
VT3006S30 |
|
|
Električni priključek |
Vtični priključek |
|
Lastnosti:
▶ Proporcionalni ventil smeri vodenja WRH
▶ Za montažo na ploščo
▶ Za nadzor smeri in pretoka hidravlične tekočine
▶ Vzmet centrirana .brez zanašanja tuljave
▶ Nizek padec tlaka na kontrolnih površinah
▶ Ventil in elektronsko krmiljenje iz enega vira
▶ Proporcionalno delovanje solenoida
▶ Vzorec priključkov po DIN 24 340 oblika A, ISO4401 in CETOP-RP121H
Uporaba:
Proporcionalni ventil tipa 4WRH se pogosto uporablja v različnih industrijah, kot so strojna orodja, metalurgija, lahka industrija, rudarstvo, inženiring itd.
Ventili tipa 4WRH so pilotno vodeni proporcionalni smerni ventili za zunanje delovanje preko tlačnih regulacijskih ventilov. Funkcija in princip sta enaka kot pri ventilu tipa 4WRZ. Medsebojna povezovalna plošča (12) povezuje pilotni priključek A s priključkom T(Y ) in krmilni priključek B s P(X). Vodilni tlak na glavnem ventilu mora biti od 0,4 MPa do 2,5 MPa, zato je pretok bodisi od P do A in B do T ali od P do B in A do T.
Struktura proporcionalnih smernih ventilov 4WRH
Pilotni ventil
Pilotni ventil je proporcionalni elektromagnetni 3-potni redukcijski ventil (tip 3DREP6). Vložek za dušilko je nameščen v vratih A in B, dodatne podrobnosti najdete v besedilu 3DREP6
Zgradba pilotnega ventila tipa 3DREP6
Simbol proporcionalnega smernega ventila 4WRH
