Proporcionalni smerni ventil 4WRE
  • Proporcionalni smerni ventil 4WREProporcionalni smerni ventil 4WRE

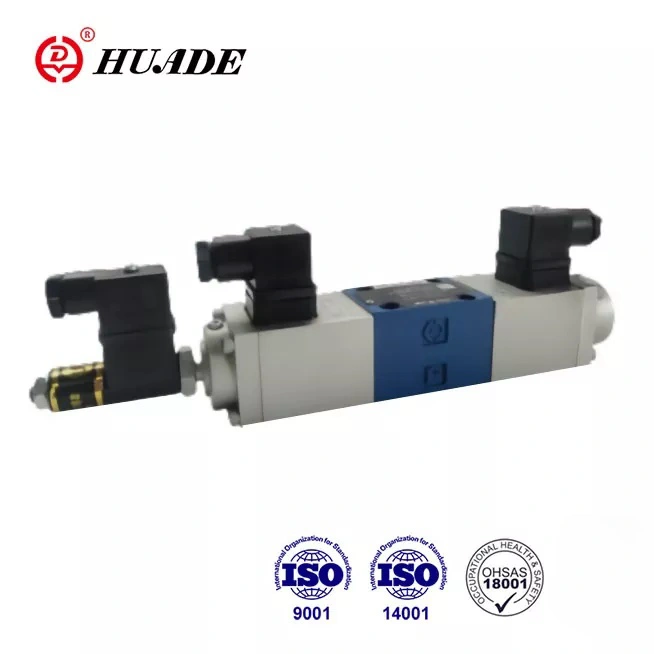

Proporcionalni smerni ventil 4WRE

Kot pooblaščeni zastopnik Huade Hydraulics dobavljamo predvsem hidravlični proporcionalni smerni ventil 4WRE znamke Huade. Zaradi uvedbe napredne tehnologije podjetja Rexroth iz leta 1979 je bolj vzdržljiv kot drugi podobni izdelki v tej liniji. Proporcionalni ventili Huade® 4WRE imajo stabilno delovanje in nizko ceno. Huade Hydraulic ima dober ugled v kitajski hidravlični industriji.

Proporcionalni ventil tipa 4WRE ima montažo na ploščo, središče vzmeti. Dobra zmogljivost pretoka, visok tlak in odlična natančnost ponavljanja, priročna za uporabo. Lahko nadomesti serijo 4WRE  1X, ki jo ponuja Rexroth, zahvaljujoč dvema dolgoročnima sodelovanjema z Rexrothom. Zmogljivost proporcionalnega ventila 4WRE se lahko ujema z zmogljivostjo mednarodnih blagovnih znamk prve stopnje. Je dobra, cenovno dostopna alternativa.

Parameter izdelka proporcionalnega smernega ventila 4WRE

Hidravlični podatki

Velikost

6

10

Delovni tlak (Mpa)

vrata A, B, P

31.5

31.5

vrata T

16

16

Pretok (l/min)

65

260

Stopnja kontaminacije (㎛)

≤ 20 (priporočljivo ≤10)

Histereza (%)

<1

<1

Ponovljivost (%)

<1

<1

Občutljivost odziva (%)

≤ 0,5 nominalnega signala

≤ 0,5 nominalnega signala

Frekvenčni odziv (-3dB) (Hz)

6

4

Hidravlična tekočina

Mineralno olje (za tesnilo NBR), fosfatni ester (za tesnilo FPM)

Razpon viskoznosti (mm²/s)

2,8 do 380

Temperaturno območje tlačne tekočine (℃)

-20 do +70

Montažni položaj

Neobvezno

Teža (kg)

Ventil z 1 solenoidom

1.91

5.65

Ventil z 2 solenoidoma

2.66

7.65



Električni podatki

Vrsta napetosti

Enosmerna napetost 24V ali 12V

Maks. tok na solenoid (A)

1.5

1.5

Tuljava
upor (Ω)

Hladna vrednost pri 20 ℃

5.4

10

Max.topla vrednost

8.1

15

Temperatura okolja ℃

do +50

Dolžnost

Neprekinjeno

Temperatura tuljave ℃

do +150

Izolacija ventila

IP65

Povezani ojačevalnik (24V usmernik mostičnega tipa)

z 2 časoma rampe

VT-5001S20 (za 2 položaja)

VT-5002S20 (za 2 položaja)

z 1 časom rampe

VT5005S10 (za 3 položaje)

VT 5006S10 (za 3 položaje)

Induktivni pretvornik položaja

Električni merilni sistem

LVDT

Kontrolni hod (mm)

± 4,5 linearno

Toleranca linearnosti (%)

1

Upornost tuljave (Ω)

ⅠR20

56

ⅡR20

56

ⅢR20

112

Induktivnost  (mH)

6 do 8

Frekvenca oscilatorja (KHz)

2.5

Izolacija ventila

IP65


Lastnosti izdelka in uporaba proporcionalnega smernega ventila 4WRE

Lastnosti:

▶ Ventil za nadzor smeri in pretoka hidravlične tekočine

▶ Za montažo na ploščo

▶ Električna povratna informacija o položaju

▶ Krmilna tuljava s središčem vzmeti

▶ Nizek padec tlaka na krmilnih letvah

▶ Ventil in elektronsko krmiljenje od enega dobavitelja

▶ Montažni vzorec po DIN 24 340 oblika A, ISO4401 in CETOP - RP121H


Uporaba:

Usmerjevalni ventil 4WRE je primeren za tesno vezje in se pogosto uporablja v strojih, lahki industriji, metalurgiji, rudnikih, vesoljskih poletih in drugih področjih.

Razdelek in simbol proporcionalnega smernega ventila 4WRE

Usmerjevalni ventili tipa 4WRE so neposredno upravljani s pomočjo proporcionalnih solenoidov in se uporabljajo za krmiljenje smeri in volumna pretoka.

V bistvu so sestavljeni iz ohišja (1), krmilne tuljave (4), dveh povratnih vzmeti (5), dveh proporcionalnih elektromagnetov (2) in pretvornika položaja (3).

Tip 4WRE6...10B... in 4WRE10... 10B...(3-položaji)

Če je solenoid 'a' (2) pod napetostjo, se tuljava premakne v desno, pri čemer je hod sorazmeren z električnim vhodnim signalom. Krmilna tuljava (4) povzroči, da se utori v obliki črke V postopno odpirajo in tečejo. Položaj kontrolne tuljave (4) nadzira položajni pretvornik (3). V elektronskem krmiljenju se dejanski položaj regulacijskega koluta primerja s prednastavljeno vrednostjo. Tukaj imamo vezje za nadzor položaja, ki prepozna obstoječe razlike

med prednastavljeno vrednostjo (komandna vrednost) in povratno vrednostjo (dejanska vrednost) ter korigirana z ustreznimi signali na ustreznih solenoidih. Ko je solenoid 'a' (2) brez napetosti, se povratna vzmeti (5) vrnejo v srednji položaj.

Struktura proporcionalnega smernega ventila 4WRE6... in 4WRE10...



Tip 4WRE..A...10B/...(2-položajni ventil)

Načelo tega tipa ventila je enako kot 4wRE...10B/ .. Vendar ima ta tip ventila samo en senzor in en solenoid.

Struktura proporcionalnega smernega ventila 4WRE6...A... 10B in 4WRE10...A... 10B


Simbol proporcionalnega smernega ventila 4WRE
