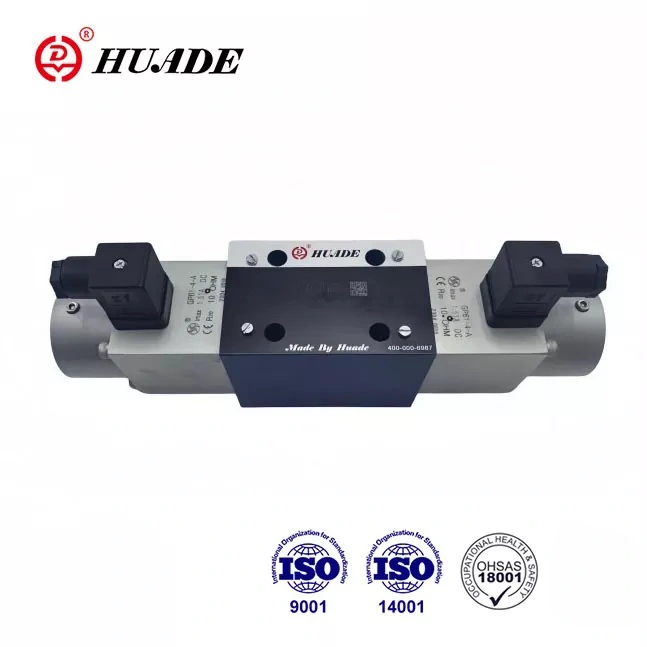

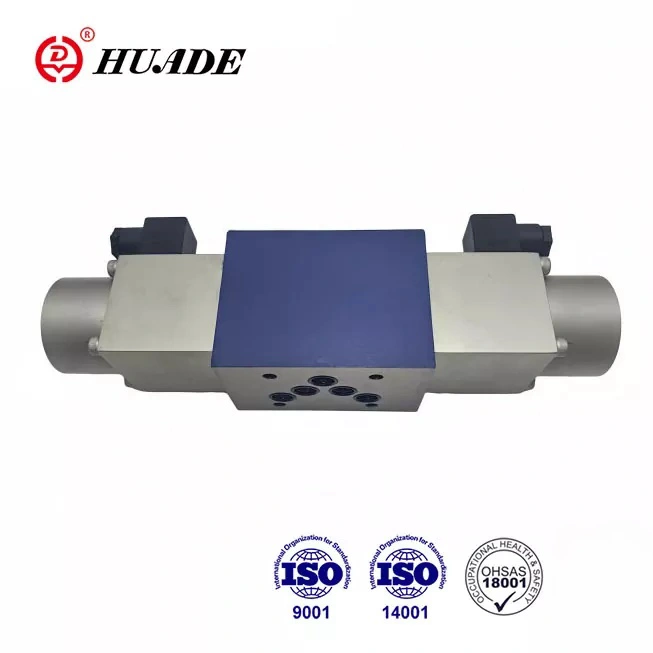

Smerni regulacijski ventili tipa 4WRA so neposredno upravljani preko proporcionalnih solenoidov. Široko se uporabljajo v različnih industrijskih hidravličnih okoljih, ki zahtevajo nadzor smeri in pretoka. Zahvaljujoč dvema dolgoročnima sodelovanjema se lahko proporcionalni smerni ventili Huade® po zmogljivosti ujemajo z enakimi izdelki, ki jih ponuja Rexroth. Cena tega izdelka je relativno nižja.
|
Hidravlični podatki |
|||
|
Velikost |
6 |
10 |
|
|
Delovni tlak (Mpa) |
vrata A, B, P |
31.5 |
31.5 |
|
vrata T |
16 |
16 |
|
|
Pretok (l/min) |
43 |
95 |
|
|
Stopnja kontaminacije |
≤ 20 (priporočljivo ≤10) |
||
|
Histereza (%) |
<6 |
<5 |
|
|
Ponovljivost (%) |
<3 |
<2 |
|
|
Frekvenčni odziv (-3dB, signal ± 100%) (Hz) |
6 |
4 |
|
|
Tlačna tekočina |
Mineralno olje (za tesnilo NBR), fosfatni ester (za tesnilo FPM) |
||
|
Razpon viskoznosti (mm²/s) |
3,8 do 380 |
||
|
Temperaturno območje tlačne tekočine (℃) |
-30 do +80 |
||
|
Teža (kg) |
Ventil z enim solenoidom |
1.75 |
5.9 |
|
Ventil z dvema solenoidoma |
2.5 |
7.5 |
|
|
Električni podatki |
|||
|
Velikost |
6 |
10 |
|
|
Vrsta napetosti |
Enosmerna napetost |
Enosmerna napetost |
|
|
Nazivna napetost (V) |
24V |
||
|
Največji tok na solenoid (A) |
1.5 |
||
|
Solenoidna tuljava |
Hladna vrednost pri 20 ℃ |
5.4 |
10 |
|
Max.topla vrednost |
8.1 |
15 |
|
|
Temperatura okolja ℃ |
do +50 |
||
|
Temperatura tuljave ℃ |
do +150 |
||
|
Izolacija ventila po DIN 40 050 |
IP65 |
||
|
Povezani ojačevalnik (24 V usmernik mostičnega tipa) |
VT-3013S30 |
VT-3014S30 |
|
Lastnosti:
▶ Neposredno aktiviran proporcionalni ventil za krmiljenje smeri in volumskega pretoka hidravlične tekočine
▶ Za montažo na ploščo
▶ Za krmiljenje odprte zanke smeri in pretoka hidravlične tekočine
▶ Krmilna tuljava s središčem vzmeti
▶ Nizek padec tlaka na krmilnih letvah
▶ Ventil in elektronsko krmiljenje od enega dobavitelja
Uporaba:
Smerni regulacijski ventili tipa 4WRA se uporabljajo za krmiljenje smeri in količine pretoka.
Direktni regulacijski ventili tipa 4WRA so v osnovi sestavljeni iz ohišja (1), regulacijskega tuljava (3), ene ali dveh povratnih vzmeti (2) in dodatno enega ali dveh proporcionalnih elektromagnetov (5).
Tip 4WRA 6......10B/..... in 4WRA 10......10B/..... (3-položajni ventil)
Če solenoidi niso aktivirani, se krmilni kolut (3) vzdržuje v nevtralnem položaju s pomočjo povratnih vzmeti (2). Aktiviranje regulacijskega tuljave (3) je neposredno preko proporcionalnega solenoida (5). Če je na primer solenoid 'A' pod napetostjo, bo krmilno vreteno (3) potisnilo v desno sorazmerno z električnim signalom. Nato se izvedejo povezave od P do B in A do T.
Na ta način krmilni kolut (3) povzroči, da se žlebovi v obliki črke V postopno odpirajo za pretok. Ko je proporcionalni elektromagnet (5) brez napetosti, se krmilni kolut (3) vrne v središčni položaj s povratno vzmetjo (2).
Zgradba proporcionalnega smernega ventila 4WRA
Tip 4WRA ...A...10B in 4WRA ...B...10B (2-pozicijski ventil)
Funkcija tega ventila je enaka funkciji ventila tipa 4WRA. Vendar je to dvopoložajni smerni ventil s samo enim
proporcionalni solenoid
Tip 4WRA uporablja pritrditev na ploščo, središče vzmeti in nizek padec tlaka na krmilnih ploščadih.
Pogosto se uporabljajo v strojih, lahki industriji, metalurgiji, rudnikih, vesoljskih poletih in drugih področjih.
Struktura proporcionalnega smernega ventila 4WRA...A... in 4WRA...B...
Simbol proporcionalnega smernega ventila 4WRA
