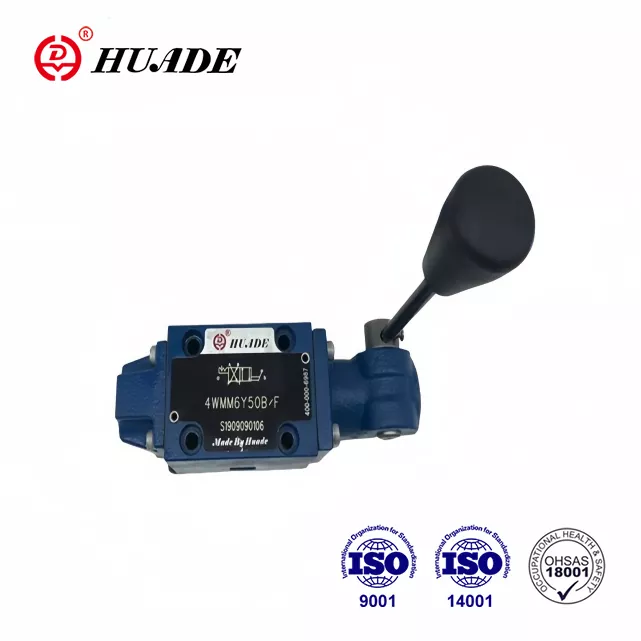

Ko delate s hidravličnimi sistemi, ki potrebujejo zanesljivo ročno krmiljenje, smerni krmilni ventil WMM 6 izstopa kot praktična izbira. Ta ventil, ki ga proizvaja Bosch Rexroth, že desetletja služi industrijam po vsem svetu. Zasnovan je za natančen nadzor pretoka hidravlične tekočine, kar operaterjem pomaga pri upravljanju vsega, od industrijskih strojev do mobilne opreme.
WMM 6 spada v družino ročno vodenih smernih ventilov, ki sledijo mednarodnim standardom. Ta ventil je še posebej uporaben zaradi njegovega enostavnega delovanja v kombinaciji z robustno konstrukcijo. Inženirji in tehniki cenijo, kako obvladuje srednje do visokotlačne aplikacije brez potrebe po zapletenih električnih sistemih ali zunanjih virih energije.
Razumevanje osnov oblikovanja WMM 6
Smerni regulacijski ventil WMM 6 deluje prek mehanizma z drsnim tuljavom znotraj natančno obdelanega ohišja. Ko premaknete ročno ročico, tuljava premakne položaj, odpre in zapre določene poti za hidravlično tekočino. Ta metoda neposrednega delovanja pomeni, da med vašim vnosom in odzivom ventila ni zamude.

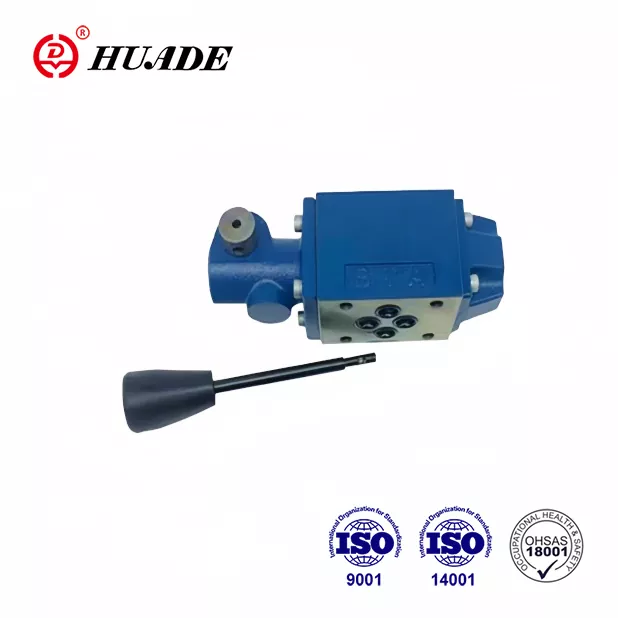

Telo ventila se namesti neposredno na podplošče po standardu CETOP 3, znanem tudi kot vmesnik NG6 ali ISO 4401-03. Ta standardizacija omogoča preprosto namestitev in omogoča, da se ventil prilega obstoječim hidravličnim sistemom brez prilagoditev po meri. Ohišje je običajno izdelano iz pocinkanega jekla, ki zagotavlja odlično odpornost proti koroziji tudi v zahtevnih okoljih.
Znotraj ventila boste našli skrbno zasnovane tuljave s tesnilnimi površinami, ki zmanjšujejo notranje puščanje. Ti koluti so na voljo v različnih konfiguracijah, od katerih je vsak označen s posebno črko simbola. Povratni vzmetni mehanizem zagotavlja, da se ventil vrne v nevtralni položaj, ko spustite ročico, kar je bistveno za varno delovanje.
Tehnične specifikacije, ki so pomembne
Smerni regulacijski ventil WMM 6 vzdržuje tlake do 315 barov na svojih glavnih priključkih, z največjo zmogljivostjo pretoka 60 litrov na minuto. Zaradi teh specifikacij je primeren za srednje velike hidravlične cilindre in motorje. Vrata rezervoarja prenesejo do 160 barov, kar je primerno za večino standardnih aplikacij.
Območje delovne temperature sega od minus 30 do plus 80 stopinj Celzija pri uporabi standardnih NBR tesnil. Za aplikacije, ki vključujejo višje temperature ali tekočine, odporne na kemikalije, je ventil na voljo s tesnili FKM, kodiranimi kot različica V. Ventil ohranja zmogljivost v širokem razponu viskoznosti, od 2,8 do 500 kvadratnih milimetrov na sekundo, čeprav je optimalna zmogljivost okoli 46 mm²/s pri uporabi standardnih hidravličnih olj, kot je HLP46.
Celoten sklop ventila tehta približno 1,4 kilograma za različico s tremi položaji in 1,6 kilograma, če je opremljen z zaskočnim mehanizmom. Ročna ročica za delovanje potrebuje približno 20 do 30 newtonov sile, odvisno od tlaka v sistemu in konfiguracije tuljave. Ta stopnja sile zagotavlja pozitiven nadzor brez povzročanja utrujenosti operaterja med dolgotrajno uporabo.
Simboli spoola in možnosti pretočne poti
Razumevanje simbolov tuljave je ključnega pomena pri izbiri smernega regulacijskega ventila WMM 6 za vašo aplikacijo. Vsak simbol predstavlja specifično konfiguracijo pretočne poti, ki določa, kako se ventil obnaša v različnih položajih. Simbol je označen neposredno na ohišju ventila za lažjo identifikacijo.
Simbol E predstavlja konfiguracijo zaprtega središča, kjer so vsa vrata blokirana v nevtralnem položaju. Ta oblika je idealna, ko morate hidravlični cilinder držati v položaju brez odnašanja. Ko premaknete ročico v položaj A, tlak teče v odprtino A, medtem ko je odprtina B povezana z rezervoarjem, in obratno za položaj B.
Symbol M ima zasnovo z odprtim središčem, kjer se odprtini A in B povežeta z rezervoarjem v nevtralnem položaju, medtem ko tlačna odprtina ostane blokirana. Ta konfiguracija je pogosta v aplikacijah s smernim preklapljanjem, kjer želite minimalno kopičenje tlaka med nevtralnim položajem. Zmogljivost pretoka je pri tem simbolu večja kot pri drugih.
Simbol C ponuja še eno priljubljeno konfiguracijo, kjer se tlak poveže z rezervoarjem v nevtralnem položaju, medtem ko sta delovna priključka A in B blokirana. Ta zasnova pomaga preprečiti lezenje motorja v aplikacijah, kjer je vzdrževanje položaja manj kritično kot zagotavljanje, da se črpalka lahko razbremeni. Simbol J zagotavlja tandemsko središče, kjer se tlak delno poveže z rezervoarjem in delovnimi odprtinami, kar je uporabno v posebnih aplikacijah, ki zahtevajo zmanjšan tlak med nevtralnim položajem.
Aplikacije v resničnem svetu in uporaba v industriji
Smerni regulacijski ventil WMM 6 najde široko uporabo v proizvodnih obratih, kjer je potrebno ročno krmiljenje hidravličnih funkcij. Stroji za brizganje pogosto vključujejo te ventile za odpiranje in zapiranje kalupov. Neposredno mehansko upravljanje zagotavlja operaterjem taktilne povratne informacije, ki jih elektronske kontrole ne morejo primerjati.
Mobilna oprema predstavlja drugo pomembno področje uporabe. Kmetijski stroji, gradbena oprema in vozila za ravnanje z materialom uporabljajo WMM 6 za funkcije, ki imajo koristi od možnosti ročne preglasitve. Robustna konstrukcija ventila vzdrži vibracije in temperaturna nihanja, ki so običajna v mobilnih okoljih.
Na nevarnih lokacijah različica WMM 6 XC nudi protieksplozijsko zaščito v skladu z direktivami ATEX. Zaradi tega je ventil primeren za naftne in plinske dejavnosti, rudarska okolja in obrate za kemično obdelavo, kjer je lahko prisotna vnetljiva atmosfera. Različica XC vzdržuje temperaturo površine pod 100 stopinj Celzija in izpolnjuje zahteve za opremo skupine II kategorije 2G/D.
Vzdrževalne delavnice in preskusne mize pogosto uporabljajo smerni krmilni ventil WMM 6 za ročno krmiljenje med nastavitvijo in postopki odpravljanja težav. Zaradi preprostega upravljanja in zanesljivega delovanja je ventil idealen za aplikacije, kjer operaterji potrebujejo natančen nadzor brez zapletenih postopkov programiranja ali nastavitve.
Primerjava WMM 6 z alternativnimi rešitvami
V paleti izdelkov Bosch Rexroth je smerni regulacijski ventil WMM 6 poleg drugih ročno upravljanih ventilov, ki služijo podobnim namenom, vendar z različnimi načini aktiviranja. Serija WMR 6 uporablja valjčno ali batno aktiviranje, zaradi česar je primerna za zaporedno krmiljenje z odmikačem. Različica WMD 6 ima delovanje z vrtljivim gumbom, ki ponuja bolj kompaktno namestitev v prostorsko omejenih aplikacijah.
Za potrebe daljinskega upravljanja nudi serija WMU 6 hidravlični pilotni nadzor namesto neposrednega ročnega aktiviranja. To omogoča delovanje ventila na daljavo z majhnimi pilotnimi ventili. Vendar to dodatno zaplete sistem in zahteva vir krmilnega tlaka, ki ga osnovni WMM 6 ne potrebuje.
Elektromagnetni ventili, kot je serija 4WE 6, ponujajo prednosti avtomatizacije in integracijo z elektronskimi krmilnimi sistemi. Ti električno vodeni smerni krmilni ventili se odzivajo na signale PLC in omogočajo zapleteno zaporedje. Vendar potrebujejo električno energijo in običajno stanejo približno 20 odstotkov več kot ročni WMM 6. Ročni ventil zagotavlja zanesljivo rezervo v primeru izpada električne energije.
Smerni regulacijski ventil WMM 6 zagotavlja stroškovno učinkovitost za aplikacije, kjer je ročno upravljanje sprejemljivo ali prednostno. Njegova preprostost pomeni nižje začetne stroške, zmanjšane potrebe po vzdrževanju in odlično dolgoročno zanesljivost. Odsotnost električnih komponent odpravlja pomisleke glede elektromagnetnih motenj ali električnih okvar.
Navodila za namestitev in najboljše prakse
Pravilna montaža smernega regulacijskega ventila WMM 6 se začne s pripravo površine montažne plošče. Površina mora biti ravna, čista in brez prask ali poškodb, ki bi lahko povzročile puščanje. Pred namestitvijo nanesite tanek sloj hidravličnega olja na tesnila O-tesnila, da preprečite poškodbe med sestavljanjem.
Montirajte ventil s štirimi vijaki M5 z inbusno glavo z navorom privijanja 10 newton metrov. Sledite diagonalnemu vzorcu zategovanja, da zagotovite enakomerno porazdelitev pritiska po montažni površini. Ventil je mogoče namestiti v kateri koli smeri, saj deluje na principu drsnega koluta in ne na gravitacijskih mehanizmih.
Sistemska filtracija igra ključno vlogo pri dolgoživosti ventilov. Namestite filtre, ki lahko dosežejo oznako čistosti ISO 4406 20/18/15 ali več, kar ustreza približno 25-mikronski filtraciji. Umazanija je glavni vzrok za prezgodnjo obrabo smernih regulacijskih ventilov, zato vzdrževanja ustrezne čistoče tekočine ni mogoče preveč poudariti.
Izogibajte se uporabi smernega regulacijskega ventila WMM 6 v pretežno enosmernih aplikacijah, če je to mogoče. Neuravnotežene sile pretoka lahko povzročijo pospešeno obrabo in lahko zahtevajo namestitev naprav za izravnavo tlaka. Kadar se enosmernemu delovanju ni mogoče izogniti, razmislite o dodajanju dušilnih vložkov na tlačno odprtino, da zmanjšate sile pretoka in zmanjšate upogibanje tuljave.
Premisleki glede vzdrževanja in odpravljanje težav
Redni pregled smernega regulacijskega ventila WMM 6 mora vključevati preverjanje zunanjega puščanja okoli ohišja in priključkov vrat. Majhne količine pronicanja lahko kažejo na obrabljene O-tesnila, ki jih je treba zamenjati. Večina kompletov tesnil je takoj na voljo in jih je mogoče namestiti brez posebnega orodja.
Valut ventila se mora gladko premikati v celotnem obsegu gibanja brez zatikanja ali prekomerne sile. Če se delovna sila opazno poveča, to lahko pomeni onesnaženje v izvrtini tuljave ali obrabo podlage tuljave. Notranji pregled zahteva odstranitev ventila iz sistema in razstavljanje v skladu s smernicami proizvajalca.
Pri delu z ognjeodpornimi tekočinami, kot so vrste HFC, pričakujte krajšo življenjsko dobo tesnil v primerjavi z delovanjem z mineralnim oljem. Smerni regulacijski ventil WMM 6 ostaja združljiv s temi tekočinami, vendar je treba vzdrževalne intervale skrajšati za 30 do 50 odstotkov. Pri uporabi tekočin HFC zagotovite ustrezno prednapetost na odprtini rezervoarja, da ohranite pravilno tesnjenje.
Za uporabo v eksplozivnih atmosferah z uporabo različice XC je priporočljivo redno preverjanje skladnosti površinske temperature. Vodite podrobno servisno evidenco, ki prikazuje skladnost z zahtevami ATEX. Vse spremembe ali popravila morajo ohraniti lastnosti ventilske zaščite proti eksploziji.
Izbira prave konfiguracije za vaše potrebe
Izbira ustreznega modela smernega regulacijskega ventila WMM 6 zahteva skrbno upoštevanje zahtev vaše aplikacije. Začnite z določitvijo potrebne zmogljivosti pretoka in največjega delovnega tlaka. Medtem ko ventil prenese do 60 litrov na minuto in 315 barov, delovanje pod najvišjimi vrednostmi običajno podaljša življenjsko dobo.
Nato izberite simbol navitja, ki ustreza vašim funkcionalnim zahtevam. Če morate breme zadržati na mestu, simbol E zagotavlja najmanjše notranje puščanje. Za aplikacije, kjer mora črpalka razbremeniti v nevtralnem položaju, je simbol C ali M morda primernejši. Previdno preglejte diagrame poti toka, da zagotovite, da izbrani simbol zagotavlja želeno vedenje vezja.
Odločite se, ali je za vašo aplikacijo potreben zadrževalni mehanizem. Izbirni zaskočni zaklep drži ročico v izbranem položaju, ne da bi zahteval neprekinjen vnos operaterja. Ta funkcija se izkaže za dragoceno, ko mora biti aktuator dlje časa iztegnjen ali uvlečen, čeprav nekoliko zmanjša največjo zmogljivost pretoka.
Pri določanju materiala tesnila upoštevajte delovno okolje. Standardna NBR tesnila dobro delujejo pri večini aplikacij z uporabo hidravličnih tekočin na osnovi mineralnega olja. V-kodirana FKM tesnila ponujajo boljšo odpornost na visoke temperature in nekatere sintetične tekočine. Za uporabo v eksplozivni atmosferi določite različico XC z ustrezno certifikacijsko dokumentacijo ATEX.
Združljivost tekočin in sistemska integracija
Smerni krmilni ventil WMM 6 uspešno deluje s široko paleto hidravličnih tekočin. Standardna mineralna olja, ki ustrezajo specifikacijam DIN 51524, zagotavljajo odlično življenjsko dobo in zmogljivost. Združljive so tudi biorazgradljive hidravlične tekočine v kategorijah HETG in HEES, zaradi česar je ventil primeren za okoljsko občutljive aplikacije.
Pri uporabi vodno-glikolnih tekočin, razvrščenih kot HFC, se zavedajte, da se lahko življenjska doba komponent skrajša v primerjavi z delovanjem z mineralnim oljem. Te tekočine ponujajo prednosti protipožarne odpornosti, ki v mnogih aplikacijah odtehtajo vzdrževanje. Tekočine na vodni osnovi zahtevajo posebno pozornost pri načrtovanju sistema, da se prepreči kavitacija in zagotovi ustrezno mazanje notranjih komponent.
Načrtovalci sistema morajo pri izračunu potreb črpalk upoštevati padec tlaka skozi smerni regulacijski ventil WMM 6. Pri nazivnem pretoku 60 litrov na minuto pričakujte padce tlaka od 5 do 15 barov, odvisno od simbola tuljave in smeri pretoka. To izgubo tlaka je treba upoštevati pri izračunih splošne učinkovitosti sistema.
Ventil se enostavno integrira s standardnimi hidravličnimi komponentami, vključno s črpalkami, cilindri, motorji in akumulatorji. Njegov montažni vmesnik CETOP zagotavlja združljivost s podploščami različnih proizvajalcev. Pri zamenjavi starejših ventilov preverite, ali se velikosti vrat in vzorci vgradnje ujemajo, da se izognete težavam pri namestitvi.
Prihodnji razvoj in trendi v industriji
Medtem ko smerni regulacijski ventil WMM 6 predstavlja preizkušeno tehnologijo, stalen razvoj še naprej izboljšuje njegove zmogljivosti. Nekateri proizvajalci raziskujejo integracijo senzorjev, ki bi zagotovili povratne informacije o položaju, ne da bi pri tem ogrozili inherentno preprostost ventila. Takšen razvoj bi lahko omogočil spremljanje stanja ob ohranjanju ročnega delovanja kot primarne metode nadzora.
Trend v smeri povezljivosti Industrije 4.0 vpliva celo na tradicionalne komponente, kot so ročni smerni ventili. Prihodnje različice bodo morda vključevale brezžično spremljanje števila ciklov, delovne temperature in tlaka. Ti podatki bi lahko podpirali napovedne strategije vzdrževanja brez potrebe po preoblikovanju obstoječih hidravličnih sistemov.
Okoljski predpisi še naprej spodbujajo povpraševanje po biorazgradljivih hidravličnih tekočinah in zmanjšani porabi energije. Smerni regulacijski ventil WMM 6 že podpira večino okolju prijaznih tekočin in je dobro postavljen za te zahteve. Tekoči razvoj tesnilnih materialov bi moral še izboljšati združljivost z nastajajočimi tekočimi formulacijami.
Kljub napredku v elektronskem nadzoru so ročni ventili še vedno pomembni za rezervne sisteme, operacije v sili in aplikacije, kjer preprostost in zanesljivost odtehtata prednosti avtomatizacije. Smerni regulacijski ventil WMM 6 bo verjetno še naprej opravljal te vloge, medtem ko bo postopoma vključeval zmožnosti spremljanja, ki izboljšajo in ne nadomestijo njegovega osnovnega ročnega delovanja.
Premisleki glede nabave in razpoložljivosti
Smerni regulacijski ventil WMM 6 je široko dostopen prek pooblaščenih distributerjev Bosch Rexroth po vsem svetu. Dobavni roki se običajno gibljejo od takojšnje razpoložljivosti za običajne konfiguracije do nekaj tednov za specializirane različice. Ko načrtujete namestitve ali vzdrževanje sistema, upoštevajte čas nabave, zlasti za manj običajne simbole navitja ali različice, odporne proti eksploziji.
Cene se razlikujejo glede na konfiguracijo, pri čemer se osnovni modeli začnejo pri približno 100 do 300 evrih za nakupe posamezne enote. Količinska cena bistveno zmanjša stroške na enoto za projekte, ki zahtevajo več ventilov. Pooblaščeni distributerji lahko zagotovijo podrobne ponudbe na podlagi specifičnih kod modelov in količine.
Pri nabavi smernega krmilnega ventila WMM 6 preverite, ali dobavitelji zagotavljajo originalne izdelke Bosch Rexroth z ustrezno dokumentacijo. Ponarejene hidravlične komponente predstavljajo veliko skrb na nekaterih trgih, saj lahko ogrožajo varnost in delovanje sistema. Zahtevajte potrdila o skladnosti in preverite številke delov v uradnih katalogih.
Razpoložljivost tehnične podpore bi morala biti dejavnik pri izbiri dobavitelja. Distributerji z lastnim znanjem in izkušnjami na področju hidravlike lahko pomagajo pri vprašanjih glede uporabe, odpravljanju težav in podpori pri načrtovanju sistema. Ta storitev z dodano vrednostjo se pogosto izkaže za pomembnejšo od manjših razlik v ceni, zlasti za kritične aplikacije ali kompleksne sisteme.
Zaključek
Smerni krmilni ventil WMM 6 zagotavlja zanesljivo ročno krmiljenje hidravličnih sistemov v različnih panogah in aplikacijah. Zaradi preizkušene zasnove, standardiziranega vmesnika in robustne konstrukcije je praktična izbira, ko je zaželen ali potreben neposreden nadzor operaterja. Razumevanje tehničnih specifikacij, možnosti konfiguracije in ustreznih smernic za uporabo zagotavlja uspešno integracijo v vaš hidravlični sistem.
Ne glede na to, ali načrtujete novo opremo, nadgrajujete obstoječe sisteme ali določate nadomestne komponente, si WMM 6 zasluži pozornost pri aplikacijah ročnega usmerjanja. Njegova kombinacija zmogljivosti, zanesljivosti in stroškovne učinkovitosti ga je uveljavila kot standardno rešitev v hidravlični industriji. S pravilno izbiro, namestitvijo in vzdrževanjem ta ventil zagotavlja leta brezhibne uporabe v zahtevnih hidravličnih aplikacijah.
