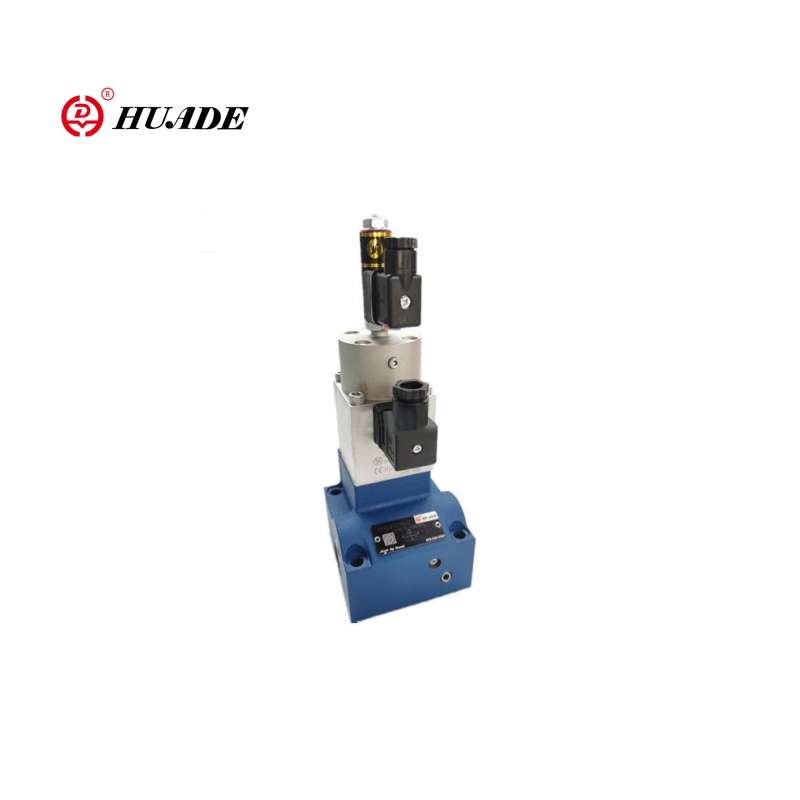

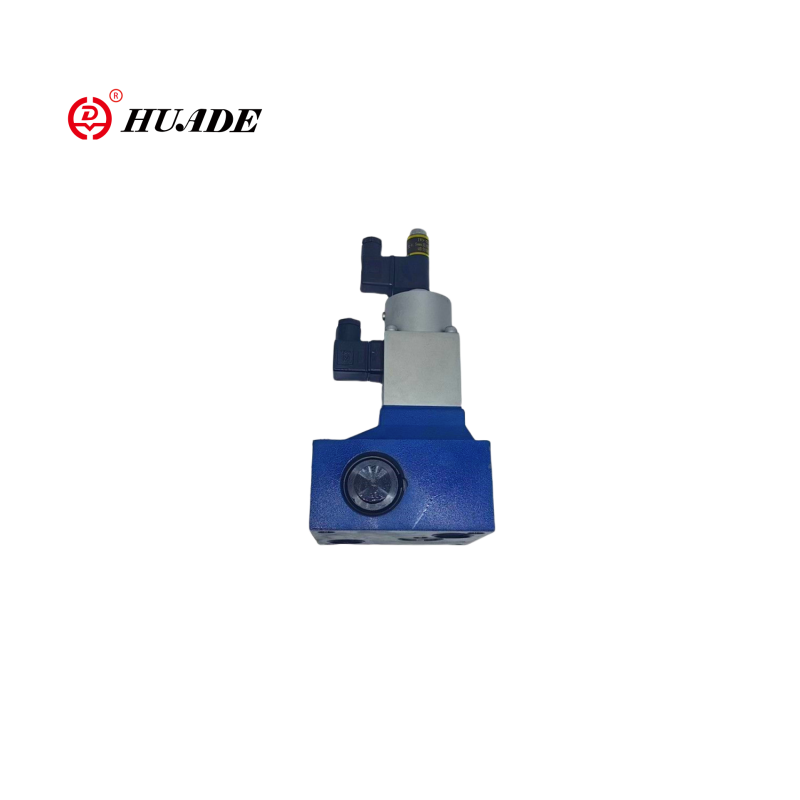

Proporcionalni krmilni ventil pretoka 2FRE16

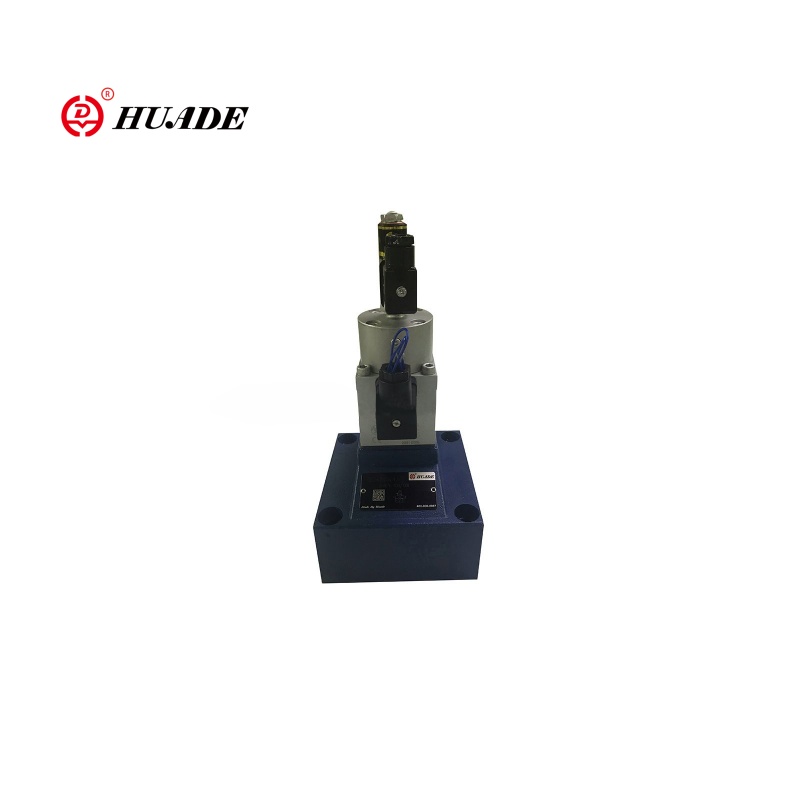

2-smerni dvosmerni regulacijski ventil proporcionalnega pretoka je visokozmogljiv proporcionalni regulacijski ventil, ki je primeren za aplikacije, kjer je treba natančno prilagoditi hitrost hidravličnih aktuatorjev (cilindrov ali motorjev). V primerjavi s proporcionalnim ventilom 2FRE10 ima ventil 2FRE16 večji premer, kar omogoča večji razpon pretoka. In proporcionalni ventil 2FRE16 je primeren za hidravlične sisteme z večjo močjo.

Parameter izdelka proporcionalnega krmilnega ventila 2FRE16

Hidravlična
Delovni tlak (MPA)	31.5
Minimalni diferencialni tlak (MPA)	velikost 10	Velikost 16
	0,3 ~ 0,8	0,6 ~ 1
Tlačna tekočina	Mineralno olje (za NBR tesnilo), fosfatni ester (za tesnilo FPM)
Obseg viskoznosti (mm2/s)	2,8 do 380
Temperaturno območje tlačne tekočine (℃）	-20 do +70
Histereza (%)	＜ ± 1QMAX
Ponovljivost (%)	＜ 1 QMAX
Razširitev vzorca (%)	＜ ± 2
Namestitev	neobvezno
Teža (kg)	6	8.3
Električna
Vrsta napetosti	DC 24V
Odpornost tuljave malenoida (ω)	Hladna vrednost pri 20 ℃ 10, največja topla vrednost 13,9
Max. Moč (VA)	50
Induktivnost (MH)	6 do 8
Frekvenca oscilatorja (KHz)	2.5
VT-5010S30 Povpraševanje po izolaciji IP65	IP65

Značilnosti:Funkcija izdelka in uporaba proporcionalnega ventila za nadzor pretoka 2FRE16

▶ ventil s tlačnim kompenzatorjem za tlačno kompenzirano nadzor pretoka

▶ Actiation s sorazmernim magnetnim

▶ Z električnim položajem povratne informacije kontrolne odprtine

▶ Položajna pretvorna tuljava je mogoče osno premikati, zaradi česar je nastavitev ničelne točke krmilne odprtine enostavno, ne da bi se dotaknili elektronike (električna hidravlična)

▶ Minimalno spreminjanje vzorca ventila in električnega ojačevalnika VT 5004 (ločeno vrstni red)

Vloga:

Proporcionalni krmilni ventil pretoka 2FRE16 se pogosto uporablja v težkih industrijskih hidravličnih sistemih, inženirskih strojih in mobilnih hidravliki, metalurgiji in rudarski opremi.

Tipični sistemski primeri: Krmilni vezje za bazalce

PLC → Proporcionalni ojačevalnik → 2fre16 → hidravlični cilindri

                    ↑

 Tlačni senzor (povratne informacije zaprte zanke)

S prilagoditvijo vhodnega električnega signala lahko gibanje vedra gladko pospešimo/upočasnimo, da se prepreči hidravlični šok.

Funkcija in odsek sorazmernega ventila za nadzor pretoka 2FRE16

Tip 2fre .. Proporcionalni krmilni ventili pretoka imajo dvosmerno funkcijo. Iz uporabljene vrednosti električnega ukaza lahko uravnavajo tok, ki je tlak in v veliki meri kompenzirano temperaturo.

V bistvu sestavljajo ohišja (1), proporcionalni magnetni magnetni pretvornik (2), merilna odprtina (3), kompenzator tlaka (4), omejevalnik možganske kapi (5), kot tudi izbirni kontrolni ventil (6).

Nastavitev toka se določi (0 bis 100 %) na potenciometerju ukazne vrednosti. Uporabljena ukazna vrednost, ki povzroča ojačevalnik, pa tudi proporcionalni magnetni malenoid, nastavitev merilne odprtine (3). Položaj merilne odprtine (3) dobimo s položajem pretvornika. Vsaka odstopanja od ukazne vrednosti se nadomestijo s povratnim nadzorom položaja.

Tlačni kompenzator (4) drži padec tlaka na merilni odprtini (3) s konstantno vrednostjo. Pretok je torej kompenziran s tlakom.

Majhni temperaturni premik je dosežen zaradi zasnove merilne odprtine. Pri 0 % ukazni vrednosti je merilna odprtina zaprta.

V primeru izgube moči ali preloma kabla pri pretvorniku položaja se merilna odprtina zapre. Od 0 % ukazne vrednosti je možen za začetek skoka. Z dvema klančinama znotraj električnega ojačevalnika je mogoče odpiranje in zapiranje merilne odprtine odložiti.

Prek povratnega ventila (6) je možen prosti tok od B do A.

Strctura Proporcionalni krmilni ventil pretoka 2FRE16

Simboli sorazmernega krmilnega ventila 2FRE16
