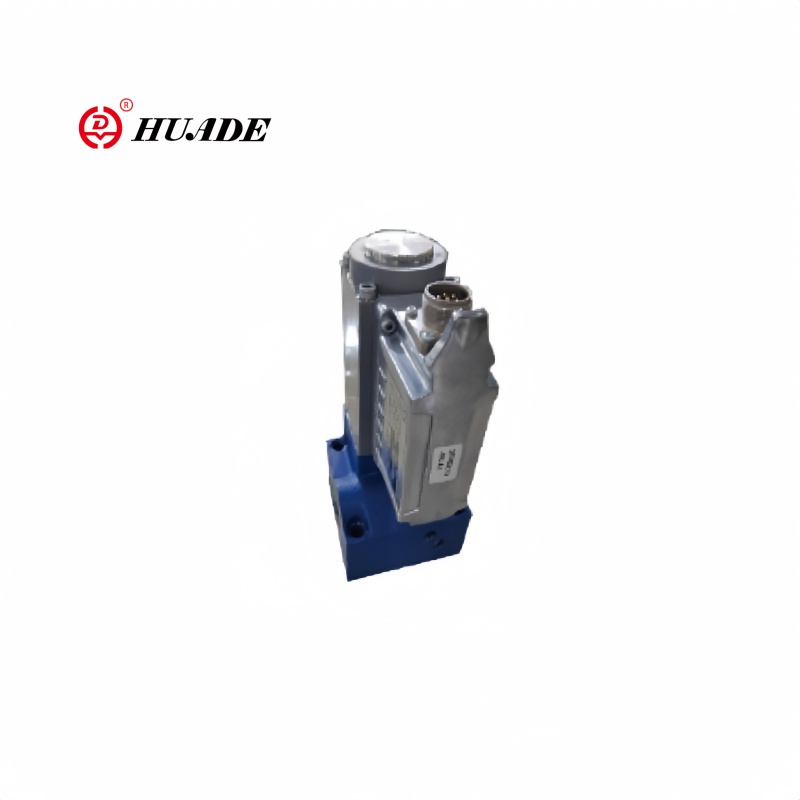

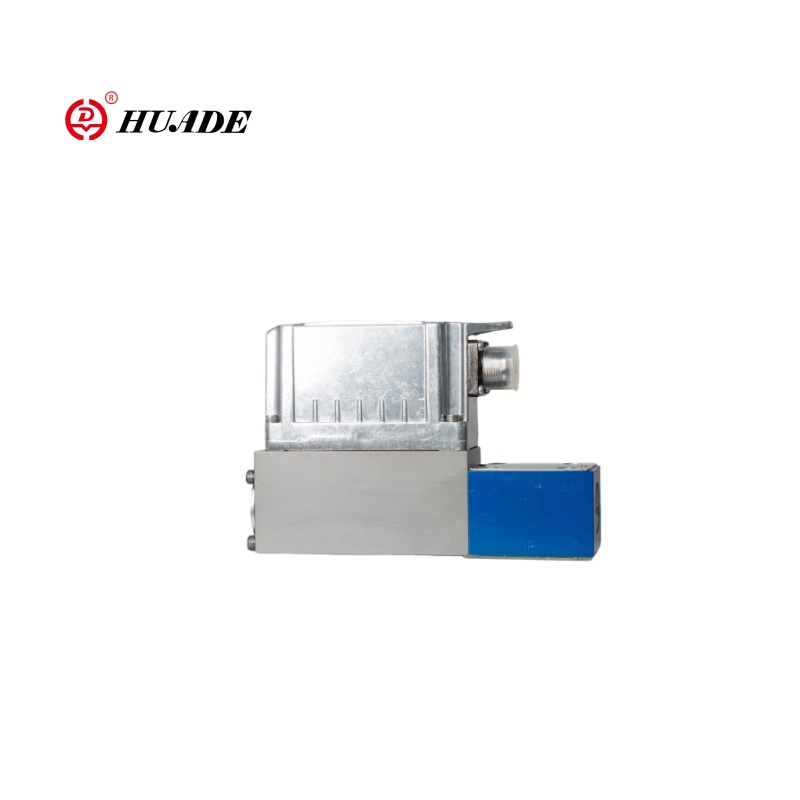

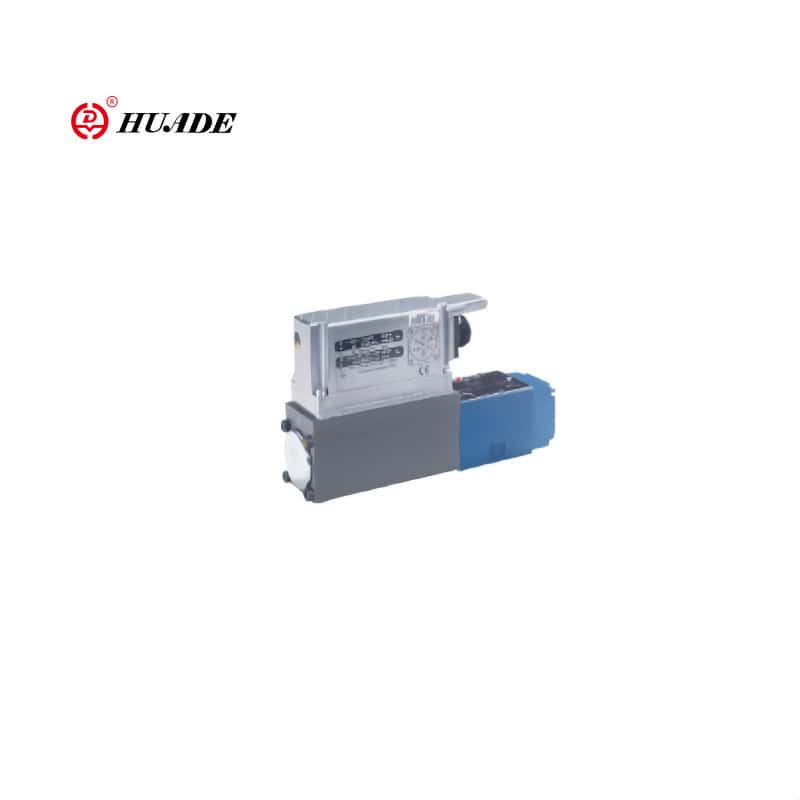

Proporcionalni krmilni ventil 3Freez-1x

Proporcionalni pretočni ventil 3Freez-1x je komponenta za nadzor tekočine z visoko natančnostjo, ki se običajno uporablja v sistemih za industrijsko avtomatizacijo, ki zahtevajo natančno regulacijo pretoka ali porazdelitev pretoka. Ventil 3Freez-1x je elektronsko nadzorovan proporcionalni regulator (0-10V/4-20MA vhod signala). Tlak lahko običajno doseže 315Bar, primeren za visokotlačne hidravlične sisteme. Proporcionalni pretočni ventil 3Freez-1x ventil je lahko integriran s sistemi PLC in DCS in podpira Modbus in druge komunikacijske protokole. Proporcionalni ventil 3Freez-1x nadzoruje hitrost pretoka skozi delež električnih signalov, uresničuje regulacijo hitrosti hitrosti in izboljša natančnost odziva sistema.

Parameter izdelka proporcionalnega krmilnega ventila 3Freez-1x

Funkcija izdelka in uporaba proporcionalnega ventila za nadzor pretoka 3Freez-1x

Lastnosti

▶ Neposredno nadzorovani krmilni ventili NG6 in NG10 z elektroniko na krovu in induktivnim pretvornikom položaja

▶ Z nadzorom položaja minimalno histerezo <1 %glejte tehnične podatke

▶ Trismerna funkcija je določena s tem, kako so dodeljena hidravlična vrata (preostali tok poteka skozi vrata P, 3. način)

▶ Nasta

▶ Za pritrditev podplate konfiguracija pritrdilne luknje NG6 na ISO4401-03-02-0-94, NG10 do ISO 4401-05-04-0-94

▶ Podplate v skladu s kataloškim listom, RE 45053 za NG6, RE 45055 za NG10 (naročite ločeno)

▶ Priključek za priključek z DIN 43563-AM6, glejte kataloški list Re 08008 (naročite ločeno)

▶ Podatki za elektroniko sprožitve na krovu

• V skladu z direktivami CE, EMC

V 61000-6-2: 2002-08

Ter 61000-6-3: 2002-08

•UB = 24Vnom DC

• Električna povezava 6p+PE

• aktiviranje signala

-Standard 0 ...+10V (A1)

• Krivulja ventila, umerjena v tovarni

Vloga:

Proporcionalni pretočni ventil 3Freez-1x se pogosto uporablja v hidravličnih sistemih, gradbenih strojih, strojih za oblikovanje vbrizgavanja, strojih za izpraznitev, kemičnega/nadzora nad postopki itd. Model, ki je odporen na eksplozijo, se lahko uporablja tudi v avtomatizacijski opremi na nevarnih območjih, kot sta olje in zemeljski plin.

Funkcija in odsek proporcionalnega krmilnega ventila 3Freez-1x

Splošno

Tip 3freez proporcionalni krmilni ventili pretoka s krmiljenjem položaja in elektroniko na vgradnji so na voljo v nominalnih velikostih6 in 10. Poajajo jih s proporcionalnim elektromagnetnim malenoidom z induktivnim pretvornikom položaja. Histereza je <1 %.

Elektronika na krovu je umerjena v tovarni in omogoča hitre odzivne čase. Zasnova telesa ventila je taka, da preostali tok poteka skozi pristanišče P.

Osnovno načelo

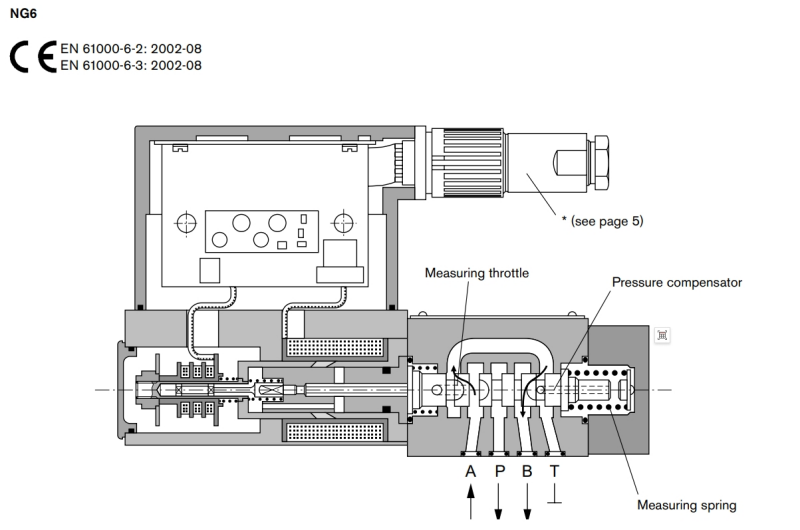

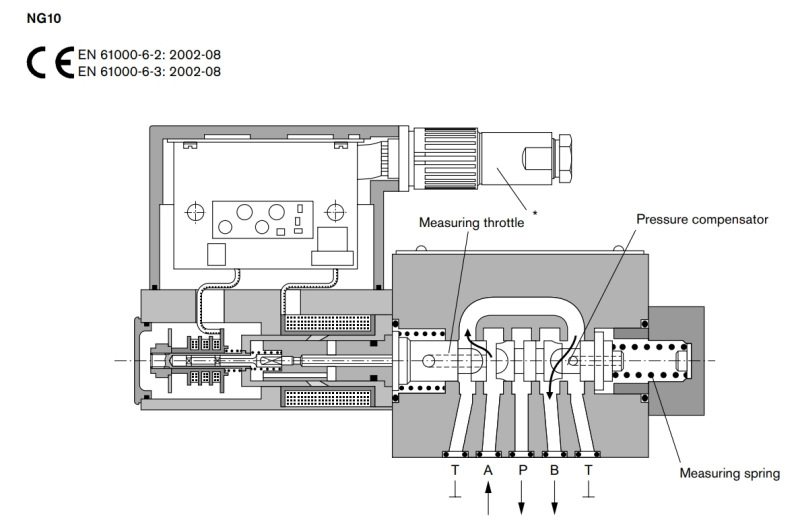

Za prilagoditev pretoka olja iz B je v sprožilni elektroniki nastavljena nastavitev. Na podlagi te nastavljene točke elektronika nadzoruje magnetno tuljavo kot funkcijo signala iz pretvornika položaja. Nadzor položaja zagotavlja zelo nizko histerezo. Odpiranje ventila je določeno z merilnimi robovi na tuljavi, integrirani kompenzator tlaka pa primerja padec tlaka s pomočjo 8-litrskega merilnega vzmeti. Tlačni kompenzator z merilnim vzmetjo uravnava tlak pred robom, ki ga je robal v skladu s poenostavljeno formulo: "Tlak obremenitve plus sila merilne vzmeti". Na ta način se padec tlaka nad merilnim robom vzdržuje na konstantni ravni.
