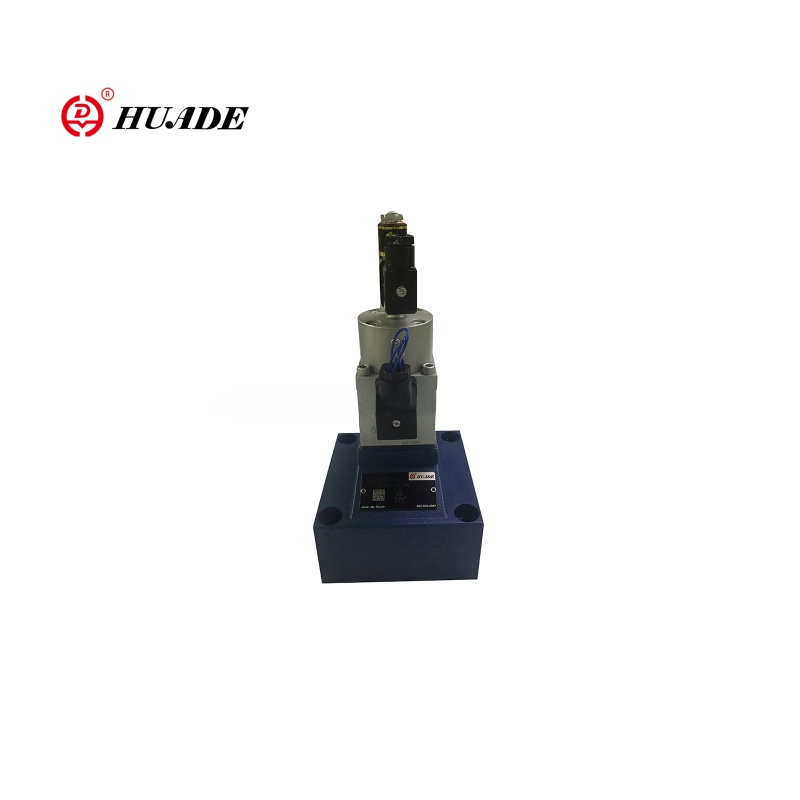

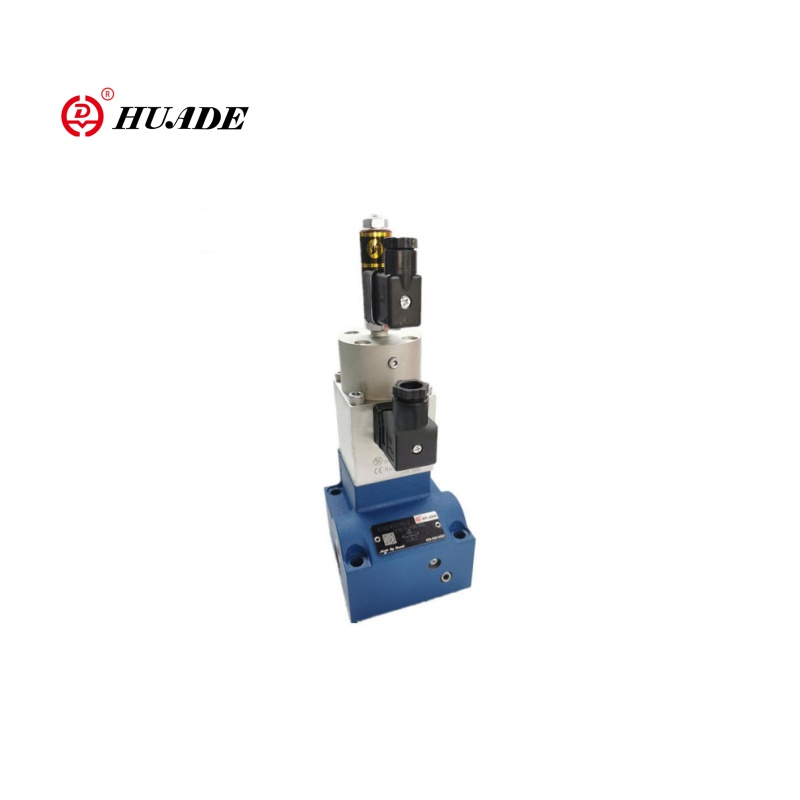

Proporcionalni krmilni ventil 2fre10

Dvosmerni regulacijski ventil 2FRE10 je ventil za nadzor pretoka za hidravlične sisteme s proporcionalno regulacijsko funkcijo. Ventil 2FRE10 je primeren za scenarije, kjer je treba natančno nadzorovati hitrost aktuatorjev (na primer hidravličnih jeklenk ali motorjev). Proporcionalni pretočni ventil 2FRE10 neprekinjeno prilagaja odprtino ventila z vnosom električnih signalov (na primer 0 ~ 10V ali 4 ~ 20mA), da doseže menjavo hitrosti pretoka. Enostavno ga je namestiti in se pogosto uporablja v kombinaciji z drugimi tlačnimi ventili (na primer kompenzatorji tlaka) za izboljšanje stabilnosti sistema.

Parameter izdelka proporcionalnega krmilnega ventila 2FRE10

Hidravlična
Delovni tlak (MPA)	31.5
Minimalni diferencialni tlak (MPA)	velikost 10	Velikost 16
	0,3 ~ 0,8	0,6 ~ 1
Tlačna tekočina	Mineralno olje (za NBR tesnilo), fosfatni ester (za tesnilo FPM)
Obseg viskoznosti (mm2/s)	2,8 do 380
Temperaturno območje tlačne tekočine (℃）	-20 do +70
Histereza (%)	＜ ± 1QMAX
Ponovljivost (%)	＜ 1 QMAX
Razširitev vzorca (%)	＜ ± 2
Namestitev	neobvezno
Teža (kg)	6	8.3
Električna
Vrsta napetosti	DC 24V
Odpornost tuljave malenoida (ω)	Hladna vrednost pri 20 ℃ 10, največja topla vrednost 13,9
Max. Moč (VA)	50
Induktivnost (MH)	6 do 8
Frekvenca oscilatorja (KHz)	2.5
VT-5010S30 Povpraševanje po izolaciji IP65	IP65

Značilnosti:Funkcija izdelka in uporaba proporcionalnega ventila za nadzor pretoka 2FRE10

▶ ventil s tlačnim kompenzatorjem za tlačno kompenzirano nadzor pretoka

▶ Actiation s sorazmernim magnetnim

▶ Z električnim položajem povratne informacije kontrolne odprtine

▶ Položajna pretvorna tuljava je mogoče osno premikati, zaradi česar je nastavitev ničelne točke krmilne odprtine enostavno, ne da bi se dotaknili elektronike (električna hidravlična)

▶ Minimalno spreminjanje vzorca ventila in električnega ojačevalnika VT 5004 (ločeno vrstni red)

Vloga:

Dvosmerni proporcionalni ventil za nadzor pretoka 2FRE10 se pogosto uporablja v industrijskih hidravličnih sistemih in inženirskih strojih. Ventil 2FRE10 prilagodi hitrost hidravličnih jeklenk ali motorjev v bagerjih, žerjavih, viličarjih in drugi opremi za doseganje gladkega gibanja in optimizirane učinkovitosti.

Funkcija in odsek sorazmernega krmilnega ventila 2FRE10

Tip 2fre .. Proporcionalni krmilni ventili pretoka imajo dvosmerno funkcijo. Iz uporabljene vrednosti električnega ukaza lahko uravnavajo tok, ki je tlak in v veliki meri kompenzirano temperaturo.

V bistvu sestavljajo ohišja (1), proporcionalni magnetni magnetni pretvornik (2), merilna odprtina (3), kompenzator tlaka (4), omejevalnik možganske kapi (5), kot tudi izbirni kontrolni ventil (6).

Nastavitev toka se določi (0 bis 100 %) na potenciometerju ukazne vrednosti. Uporabljena ukazna vrednost, ki povzroča ojačevalnik, pa tudi proporcionalni magnetni malenoid, nastavitev merilne odprtine (3). Položaj merilne odprtine (3) dobimo s položajem pretvornika. Vsaka odstopanja od ukazne vrednosti se nadomestijo s povratnim nadzorom položaja.

Tlačni kompenzator (4) drži padec tlaka na merilni odprtini (3) s konstantno vrednostjo. Pretok je torej kompenziran s tlakom.

Majhni temperaturni premik je dosežen zaradi zasnove merilne odprtine. Pri 0 % ukazni vrednosti je merilna odprtina zaprta.

V primeru izgube moči ali preloma kabla pri pretvorniku položaja se merilna odprtina zapre. Od 0 % ukazne vrednosti je možen za začetek skoka. Z dvema klančinama znotraj električnega ojačevalnika je mogoče odpiranje in zapiranje merilne odprtine odložiti.

Prek povratnega ventila (6) je možen prosti tok od B do A.

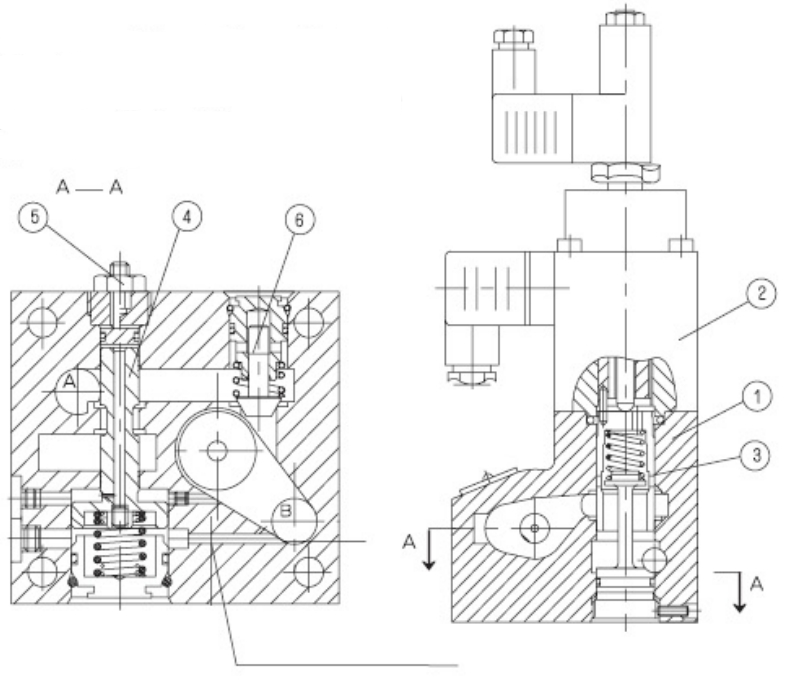

Strctura Proporcionalni krmilni ventil 2fre10

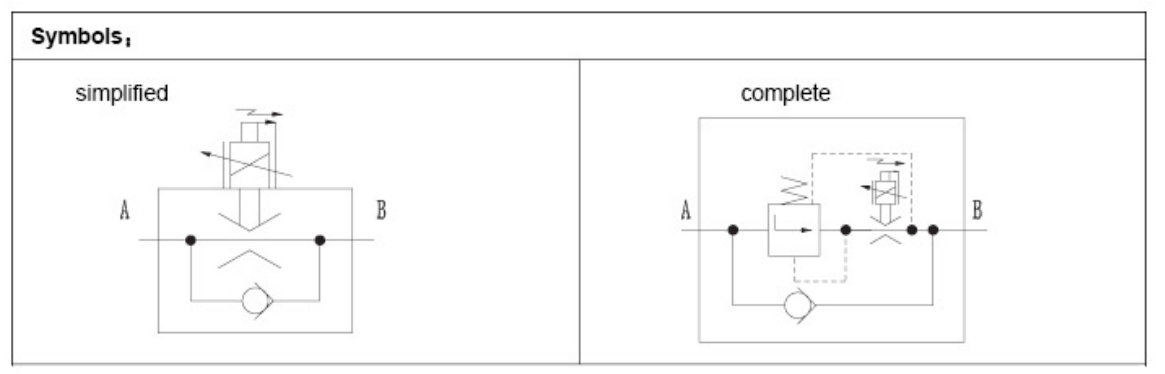

Simboli sorazmernega krmilnega ventila 2fre10
