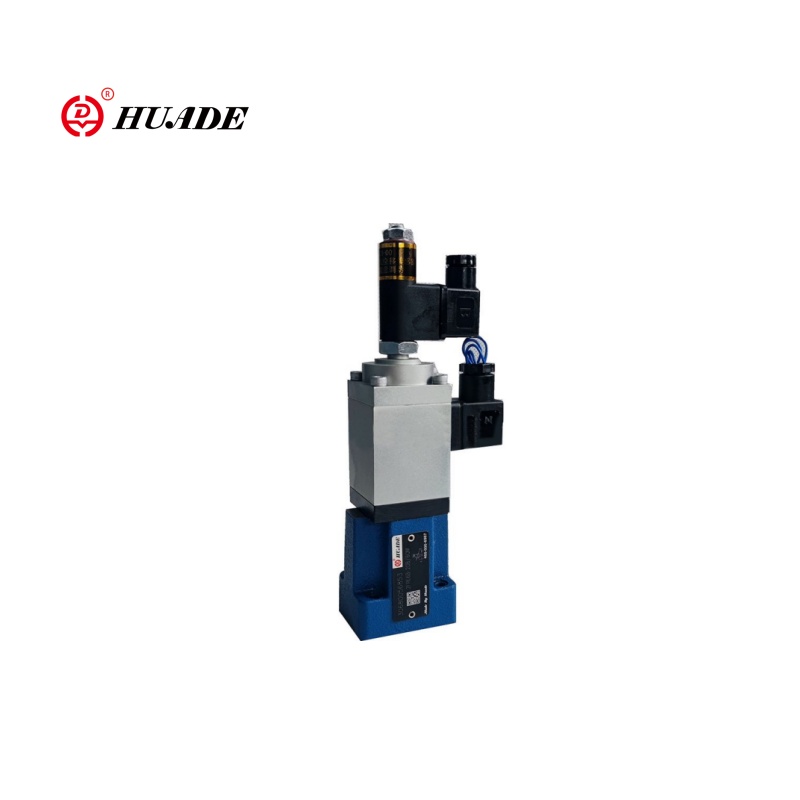

Proporcionalni krmilni ventil pretoka 2fre6

Proporcionalni krmilni ventil pretoka 2FRE6 nadzoruje hitrost pretoka skozi 0 ~ 10V / 4 ~ 20mA signal, da doseže natančno regulacijo hitrosti. 2FRE6 Proporcionalni ventil ima funkcijo kompenzacije tlaka, ki lahko zagotovi, da na nihanja tlaka obremenitve ne vplivajo pretok in vzdržujejo stabilen pretok. Ta ventil 2FRE6 je primeren za hidravlične sisteme z omejenim prostorom in zahtevami dinamične regulacije pretoka.

Parameter izdelka proporcionalnega krmilnega ventila 2fre6

Hidravlična
Histereza	＜ ± 1%QMAX
Ponovljivost	＜ 1%QMAX
Stopnja kontaminacije (μm)	≤20
Tlačna tekočina	Mineralno olje (za NBR tesnilo), fosfatni ester (za tesnilo FPM)
Obseg viskoznosti (mm2/s)	2,8 do 380
Temperaturno območje tlačne tekočine (℃）	-20 ~+70
Namestitev	neobvezno
Električna
Vrsta napetosti	DC
Odpornost tuljave malenoida (ω)	Hladna vrednost pri 20 ℃ 5,4, največja topla vrednost 8.2
Max. Moč (VA)	50
Induktivnost (MH)	6 do 8
Frekvenca oscilatorja (KHz)	2.5

Funkcija izdelka in uporaba proporcionalnega ventila za nadzor pretoka 2FRE6

Značilnosti:

▶ ventil s kompenzatorjem tlaka za tlačno kompenzirano kontrolo toka

▶ Actiation s sorazmernim magnetnim

▶ Z električnim položajem povratne informacije kontrolne odprtine

▶ Položajna pretvorna tuljava je mogoče osno premikati, zaradi česar je nastavitev ničelne točke krmilne odprtine enostavno, ne da bi se dotaknili elektronike (električna hidravlična)

▶ Nadzor pretoka je v obeh smereh mogoč z uporabo sendvičeve plošče usmernikov

Vloga:

Dvosmerni proporcionalni krmilni ventil pretoka 2FRE6 se pogosto uporablja v industrijski avtomatizaciji in obdelovalnih napravah, bagerjih/nakladalcih in drugih inženirskih strojih, metalurgiji in težki opremi, testiranju in laboratoriju itd.

 Funkcija in del proporcionalnega krmilnega ventila 2FRE6

Tip 2FRE ... Proporcionalni krmilni ventili pretoka imajo dvosmerno funkcijo. Iz uporabljene vrednosti električnega ukaza lahko uravnavajo tok, ki je kompenzirana tlak in temperatura.

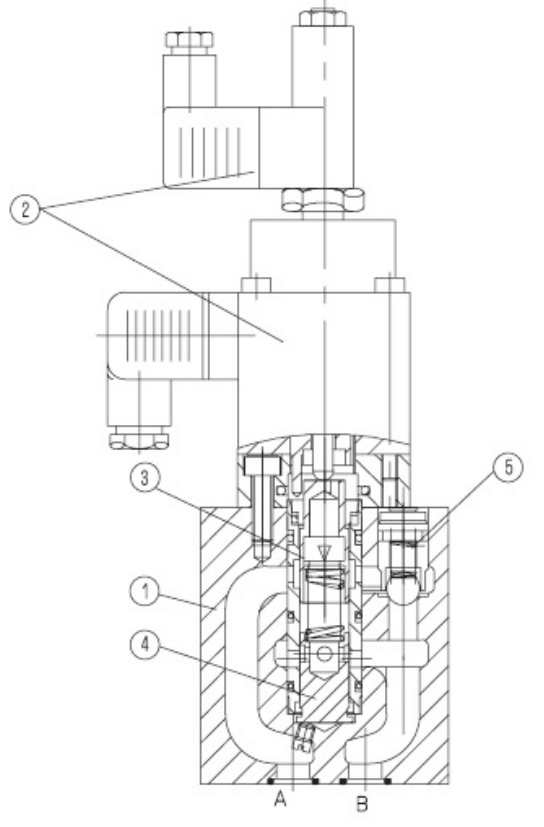

V bistvu sestavljajo ohišja (1), proporcionalni magnetni magnetni pretvornik (2), merilna odprtina (3), kompenzator tlaka (4), pa tudi izbirnega kontrolnega ventila (5).

Proporcionalni krmilni ventil 2fre 6 b

Nastavitev toka se določi (0 do 100 %) na potenciometerju ukazne vrednosti. Uporabljena ukazna vrednost se prilagodi prek ojačevalnika in proporcionalnega magnetnega malenoida, merilne odprtine (3). Položaj merilne odprtine (3) dobimo z induktivnim pretvornikom položaja. Vsaka odstopanja od ukazne vrednosti so nadomeščena s povratnim nadzorom.

Tlačni kompenzator (4) drži padec tlaka na merilni odprtini (3) s konstantno vrednostjo. Tok je torej obremenitev kompenzirana.

Majhni temperaturni premik je dosežen zaradi zasnove merilne odprtine.

Pri 0 % ukazni vrednosti je merilna odprtina zaprta.

V primeru izgube moči ali preloma kabla pri pretvorniku položaja se merilna odprtina zapre.

Od 0 % ukazne vrednosti je možen za začetek skoka. Preko dveh klančin znotraj električnega ojačevalnika je mogoče odpiranje in zapiranje merjenja B možno odložiti

Odprtina.

Prek povratnega ventila (5) je od B do A. možen prosti tok

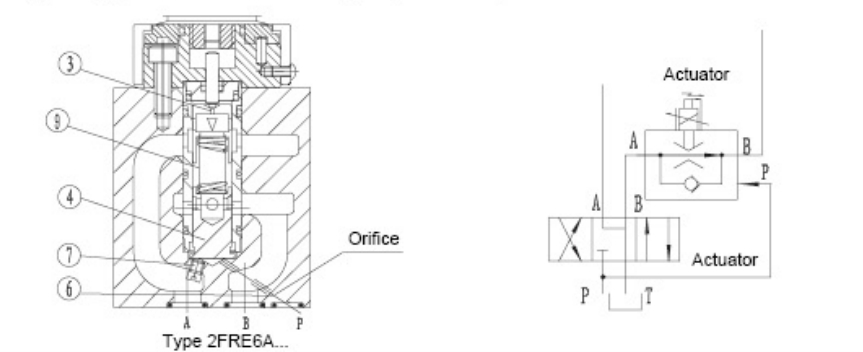

Proporcionalni krmilni ventil Tip 2FRE 6 A:

Funkcija tega ventila je načeloma enaka kot ventil tipa 2fre 6 B:

Za zatiranje zagonskega skoka, ko je odprta merilna odprtina (3) (ukazna vrednost> 0%) odprt, obstaja zaprti kompenzator tlaka (4) zaprto prek vrat P (6). Notranja povezava (7) med vrat A in kompenzatorjem tlaka (4) je priključena. Preko zunanjega vrata P (6) tlak v vratih P, preden smerni ventil (8) deluje na kompenzatorju tlaka (4) in ga drži proti vzmetni sili (9) v zaprtem položaju. Če se smerni ventil (8) preklopi iz P na B, potem se kompenzator tlaka (4) premakne iz zaprtega položaja

v regulacijski položaj in zagonski skok se tako izogne.

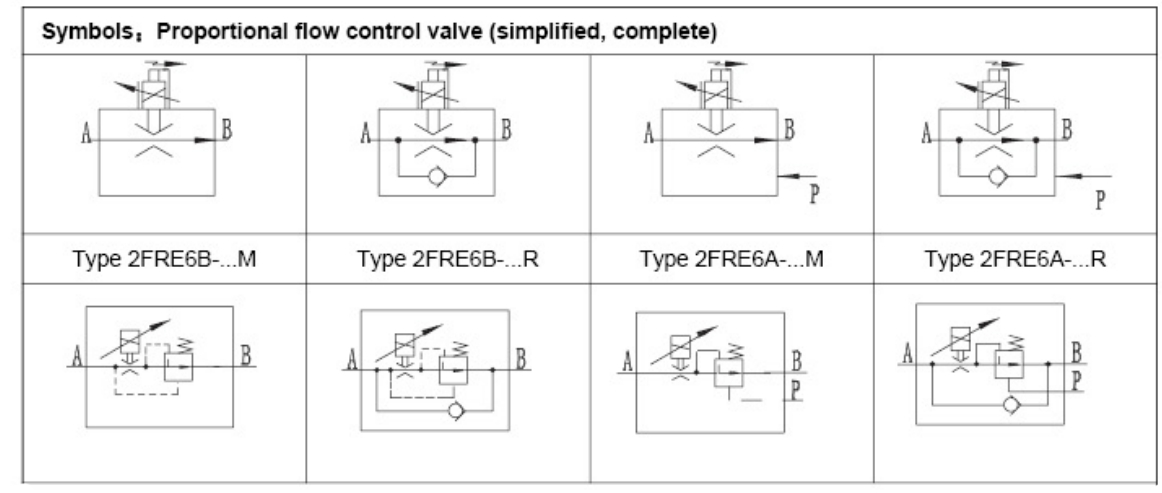

Simboli sorazmernega krmilnega ventila 2fre6
