Podjetje, ustanovljeno s strateškim partnerstvom med kitajsko in nemško vlado leta 1979, je vključilo najsodobnejšo tehnologijo Rexrotha. Huade® kartušni ventil M-SR je alternativa izdelkom Rexroth iz iste serije. Je stroškovno učinkovit. Vsi izdelki so podvrženi strogemu testiranju, preden zapustijo tovarno, in so pakirani v standardni kartonski embalaži z nepremočljivo embalažo. V enoletnem garancijskem obdobju je popravilo brezplačno. Huade je dosegel mednarodne standarde, in sicer ISO9001, ISO14001 in ISO45001. Kartušni ventil Huade® M-SR ima zanesljivo delovanje in je že priljubljen med kitajskimi potrošniki. Je dobro znana nacionalna blagovna znamka na Kitajskem.
|
Tehnični podatki (za aplikacije izven teh parametrov se posvetujte z nami!) |
|
|
Maks. tlak (MPa) |
Do 31.5 |
|
Tlak razpok (MPa) |
Glej značilne krivulje |
|
maks. pretok (L/min) |
Glej značilne krivulje |
|
Delovna tekočina |
Mineralno olje ali fosfatni ester |
|
Temperaturno območje tlačne tekočine（℃） |
-30～+80 |
|
Razpon viskoznosti (mm2/s) |
2,8 do 500 |
|
Čistost tekočine |
Najvišja dovoljena stopnja kontaminacije tlačne tekočine je NAS 1638 cass 9. Zato priporočamo filter z najmanjšo stopnjo zadrževanja β10≥75 |
Lastnosti:
▶ Za vgradnjo v razdelilne bloke kot pravokotni vložek protipovratnega ventila
▶ Neprepustno zapiranje v eno smer
▶ 6 pritiskov odpiranja, opcijsko
Uporaba:
Uporablja se predvsem na izhodu črpalke kot protitlačni in stranski ventili.
4. Funkcije, razdelek, simboli kartušnega ventila M-SR
Vložek povratnega ventila tipa M-SR ima nalogo prednostno dozirati pretok v eni smeri in omogočiti prost pretok v nasprotni smeri.

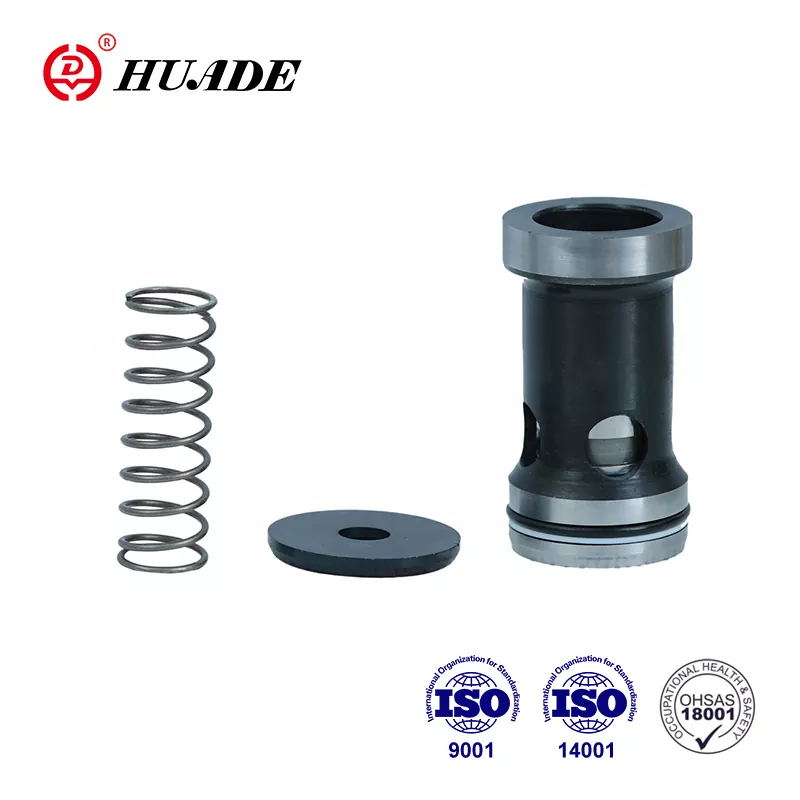

Ventil, vključno s tulcem ventila (1), tuljavo (2), sedežem vzmeti (3) in vzmetmi (4).
Simbol
Strukturni diagram
1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.
2. Rezervoar mora biti zaprt in na vhodu za zrak mora biti nameščen zračni filter.
3. Izdelki brez plošče, ko zapustijo tovarno, če jih potrebujete, naročite posebej.
4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi.
5. Hrapavost površine, povezane z ventilom, mora biti 0,8.
6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
