Preprosto raziščimo vse, kar morate vedeti o batnih črpalkah.
Kaj je batna črpalka?
Batna črpalka je stroj, ki premika tekočine z enega mesta na drugega. Predstavljajte si jo kot črpalko za kolo, vendar namesto zraka potiska vodo, olje ali druge tekočine.
Te črpalke delujejo z uporabo bata (gibljivega dela) v cilindru. Ko se bat premika gor in dol, ustvarja pritisk, ki potiska tekočino, kamor želite.
Batne črpalke so priljubljene, ker lahko:
- Ravnajte z gostimi tekočinami, kot sta med ali barva
- Ustvari zelo visok pritisk
- Delajte s tekočinami, ki vsebujejo majhne koščke
- Omogoča vam natančen nadzor nad količino tekočine, ki se premika
Dve glavni vrsti batnih črpalk
1. Dvižna črpalka
Dvižna črpalka je enostavnejša od obeh vrst. Uporablja zračni pritisk iz ozračja, da pomaga premikati vodo iz podzemlja.
Kako deluje dvižna črpalka?
Evo, kaj se zgodi korak za korakom:
- Gibanje navzgor:Bat se premakne navzgor in pod njim ustvari prazen prostor
- Voda vstopi:Zračni tlak potiska vodo skozi ventil na dnu
- Gibanje navzdol:Bat se premika navzdol, voda pa teče skozi ventil v batu
- Vodni izhodi:Pri naslednjem gibanju navzgor se voda potisne ven skozi vrh
Lastnosti dvižne črpalke:
- Vodo lahko dvigne samo približno 33 čevljev (10 metrov) visoko
- Najbolje deluje pri plitvih vodnjakih
- Preprost dizajn, ki ga je enostavno popraviti
- Običajno se upravlja ročno ali s preprostimi motorji
Kje uporabljamo dvižne črpalke?
- Ročne vodne črpalke na podeželju
- Plitvi vodnjaki
- Preprosti vodovodni sistemi v domovih
- Nujne zaloge vode
Prednosti in slabosti dvižnih črpalk:
Dobre točke:
- Poceni za nakup in vzdrževanje
- Enostaven za razumevanje in popravljanje
- Deluje brez elektrike (ročne črpalke)
- Zanesljivo za osnovne potrebe po vodi
Slabe točke:
- Omejeno na majhne globine
- Ne more ustvariti visokega pritiska
- Lahko preneha delovati, če zrak pride v sistem
- Ni primeren za težka dela
2. Prisilna črpalka
Črpalka s silo je močnejša in lahko potiska tekočine do veliko višjih tlakov in razdalj.
Kako deluje prisilna črpalka?
Tukaj je postopek:
- Gibanje navzgor:Bat se premakne navzgor in ustvari sesanje, ki potegne tekočino skozi dovodni ventil
- Gibanje navzdol:Vhodni ventil se zapre in bat s silo potisne tekočino ven skozi izstopni ventil
Funkcije prisilne črpalke:
- Lahko ustvari zelo visok tlak (tisočkrat več kot dvižne črpalke)
- Deluje z motorji za avtomatsko delovanje
- Lahko potiska tekočine na velike razdalje
- Kompleksnejša zasnova z več deli
Kje uporabljamo prisilne črpalke?
- Avtomobilski hidravlični sistemi (zavore, krmiljenje)
- Visokotlačni čistilniki za čiščenje
- Kemični obrati za premikanje nevarnih tekočin
- Gasilska vozila za gašenje požarov
- Industrijski stroji
- Delovanje nafte in plina
Prednosti in slabosti prisilnih črpalk:
Dobre točke:
- Ustvari zelo visok pritisk
- Lahko črpa tekočine na velike razdalje
- Deluje z veliko različnimi vrstami tekočin
- Zelo natančen nadzor
- Lahko prenaša goste, lepljive tekočine
Slabe točke:
- Dražji za nakup in vzdrževanje
- Kompleksnejši deli, ki se lahko zlomijo
- Lahko povzroči neenakomeren pretok (pulziranje)
- Za delovanje potrebuje več moči
Hitra primerjava: dvižna črpalka proti prisilni črpalki
| Funkcija | Dvižna črpalka | Prisilna črpalka |
|---|---|---|
| Kako deluje | Za sesanje vode uporablja zračni tlak | Aktivno potiska tekočino s silo |
| Največja višina | Približno 33 čevljev (10 metrov) | Na stotine ali tisoče čevljev |
| Ustvarjen pritisk | Nizek pritisk | Zelo visok pritisk |
| Stroški | Cenejši | Dražje |
| Vzdrževanje | Enostavno in enostavno | Bolj zapleteno |
| Najboljše uporabe | Vodnjaki, preprosta dela | Industrijska dela, dela pod visokim pritiskom |
Drugi načini združevanja batnih črpalk
Medtem ko sta dvižna in prisilna črpalka dve glavni vrsti, inženirji združujejo batne črpalke tudi na druge načine:
Z razporeditvijo bata

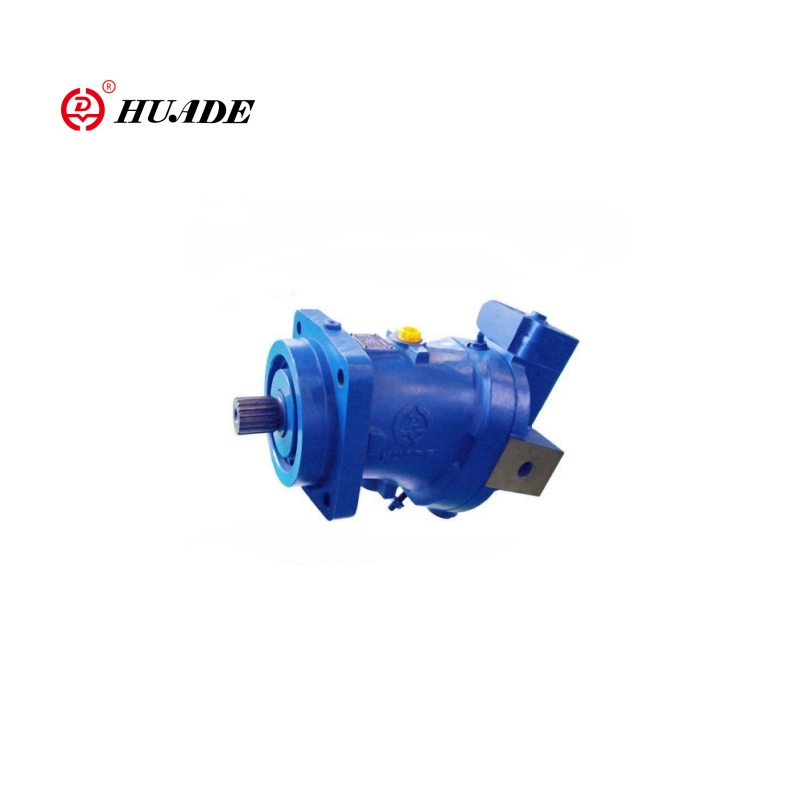

Aksialne batne črpalke:Bati se postavijo kot vojaki v vrsto. Ti so kompaktni in dobro delujejo v avtomobilih in letalih.
Radialne batne črpalke:Bati se razprostirajo kot napere na kolesu kolesa. Te so zelo močne in trajajo dolgo.
[Primerjajaksialne in radialne batne črpalke]
Po slogu dela
Črpalke z enojnim delovanjem:Črpajte tekočino samo v eni smeri gibanja bata. Kot bi vdihnil, a ne izdihnil.
Dvojno delujoče črpalke:Črpajte tekočino v obe smeri gibanja bata. Kot vdih in izdih - učinkovitejši.
Po številu valjev
Enojni cilinder:En bat opravi vse delo. Enostavno, vendar ustvarja neenakomeren tok.
Več cilindrov:Več batov deluje skupaj. Ustvari bolj gladek pretok in premakne več tekočine.
Kaj dela batne črpalke posebne?
Batne črpalke imajo nekaj edinstvenih prednosti:
Visokotlačna moč
Ustvarijo lahko veliko višji pritiskkot druge vrste črpalk. Zaradi tega so popolni za dela, ki zahtevajo veliko sile, kot so hidravlična dvigala za avtomobile ali industrijsko čiščenje.
Ravnajte z močnimi tekočinami
Batne črpalke lahko premikajo tekočine, ki jih druge črpalke ne prenesejo, kot so:
- Gosta barva ali lepilo
- Tekočine z majhnimi koščki v njih
- Zelo vroče ali zelo hladne tekočine
- Nevarne kemikalije
Natančen nadzor
Natančno lahko nadzorujete, koliko tekočine se premakne in kdaj. To je pomembno v tovarnah, kjer so pomembne natančne količine.
Še naprej delajte pod pritiskom
Tudi če je upor velik, batne črpalke potiskajo tekočino skozi sistem.
Izzivi z batnimi črpalkami
Kot vsi stroji imajo tudi batne črpalke nekaj slabosti:
Stroški
Njihov nakup in vzdrževanje stanejo več kot enostavnejše črpalke. Zapleteni deli potrebujejo redno pozornost.
Velikost in teža
Batne črpalke so običajno večje in težje od drugih tipov črpalk, ker potrebujejo močne dele za prenašanje visokega tlaka.
Neenakomeren tok
Tekočina ne teče gladko - utripa z vsakim gibom bata. Včasih inženirji dodajo posebne rezervoarje, da ublažijo to utripanje.
Nižja glasnost
V primerjavi z nekaterimi drugimi vrstami črpalk batne črpalke pretakajo manjše količine tekočine naenkrat.
Izbira pravih materialov
Materiali, uporabljeni za izdelavo batnih črpalk, so zelo pomembni. Različne tekočine potrebujejo različne materiale:
- Nerjaveče jeklo:Odlično za tekočine, ki povzročajo rjo ali korozijo. Uporablja se v prehrambeni in kemični industriji.
- Keramika:Zelo trd material, ki je odporen na obrabo zaradi grobih tekočin z delci.
- Plastika (polipropilen):Poceni in dobro deluje s številnimi kemikalijami, vendar ni tako močan kot kovina.
- bron:Odporen na korozijo v slani vodi, primeren za uporabo v morju.
- Posebne zlitine:Za izjemno težke pogoje z nevarnimi kemikalijami.
Industrije, ki uporabljajo batne črpalke
Batne črpalke delujejo v številnih panogah:
Kmetijstvo
Kmetje jih uporabljajo za škropljenje gnojil in pesticidov v natančnih količinah po posevkih.
Gradnja
Gradbeni delavci uporabljajo visokotlačne črpalke za čiščenje betona in premikanje debelih materialov, kot je barva.
Proizvodnja
Tovarne uporabljajo batne črpalke za premikanje natančnih količin lepila, barve ali drugih materialov v proizvodnji.
Prevozništvo
Avtomobili, tovornjaki in letala uporabljajo hidravlične batne črpalke za zavore, krmiljenje in druge krmilne sisteme.
Proizvodnja energije
Elektrarne uporabljajo batne črpalke za premikanje vode in drugih tekočin v svojih sistemih.
Rudarstvo
Rudarska podjetja uporabljajo močne batne črpalke za premikanje blatne vode in drugih žilavih materialov.
Prihodnost batnih črpalk
Sodobne batne črpalke postajajo vedno boljše. Novi modeli vključujejo:
- Računalniški nadzor za natančno delovanje
- Boljši materiali, ki trajajo dlje
- Dizajni, ki ustvarjajo manj utripanja
- Energetsko učinkovitejši motorji
- Sistemi za samonadzor, ki opozorijo, ko je potrebno vzdrževanje
Kako izbrati: dvižna črpalka ali prisilna črpalka?
Ko se odločate med dvižno črpalko in tlačno črpalko, upoštevajte ta vprašanja:
Izberite dvižno črpalko, če:
- Vodo morate črpati iz plitkega vodnjaka (manj kot 30 čevljev globoko).
- Želite preprosto in poceni rešitev
- Ne potrebujete visokega pritiska
- Raje imate enostavno vzdrževanje
Izberite prisilno črpalko, če:
- Potrebujete visok pritisk
- Črpate tekočine na dolge razdalje
- Delate z gostimi ali težavnimi tekočinami
- Potrebujete natančen nadzor
- Opravljate industrijsko ali komercialno delo
Zaključek
Razumevanje dveh vrst batnih črpalk – dvižne črpalke in prisilne črpalke – vam pomaga izbrati pravo orodje za vaše delo. Dvižne črpalke so preproste in popolne za osnovno črpanje vode iz plitvih virov. Črpalke Force so zmogljivi delovni konji, ki obvladajo zahtevne industrijske aplikacije.
Obe vrsti imata svoje mesto v našem sodobnem svetu. Od preproste ročne črpalke, ki dovaja vodo v podeželski dom, do visokotehnoloških hidravličnih sistemov v vesoljskih plovilih, batne črpalke ohranjajo naš svet v gibanju.
Ne glede na to, ali ste lastnik stanovanja, ki želi namestiti črpalko za vodnjak, inženir, ki načrtuje industrijske sisteme, ali vas samo zanima, kako ti stroji delujejo, vam poznavanje osnov batnih črpalk pomaga sprejemati boljše odločitve in razumeti tehnologijo okoli nas.
