Pri delu s hidravličnimi sistemi lahko izbira pravega smernega regulacijskega ventila močno vpliva na učinkovitost in zanesljivost vaše opreme. Rexroth 4WE 6 Y smerni regulacijski ventil si je prislužil sloves zanesljive komponente v industrijski hidravliki in razumevanje, kaj ga dela posebnega, vam lahko pomaga pri odločitvi, ali je prava izbira za vašo aplikacijo.
Kaj je smerni regulacijski ventil?
Preden se potopite v posebnosti modela 4WE 6 Y, je koristno razumeti, kaj počnejo smerni krmilni ventili. Ti ventili so temeljne komponente v hidravličnih sistemih, ki nadzorujejo, kje teče hidravlična tekočina. S spreminjanjem poti tekočine določajo, v katero smer se premika valj oziroma ali se motor vrti v eno ali drugo smer. Predstavljajte si jih kot krmilnike prometa za hidravlično tekočino, ki jo usmerjajo tja, kamor mora iti.
Potni regulacijski ventil Rexroth 4WE 6 Y spada v kategorijo elektromagnetnih ventilov, kar pomeni, da uporablja električne signale za preklop položaja ventila. Ta električni nadzor omogoča preprosto integracijo v avtomatizirane sisteme, kjer je pomemben natančen čas.

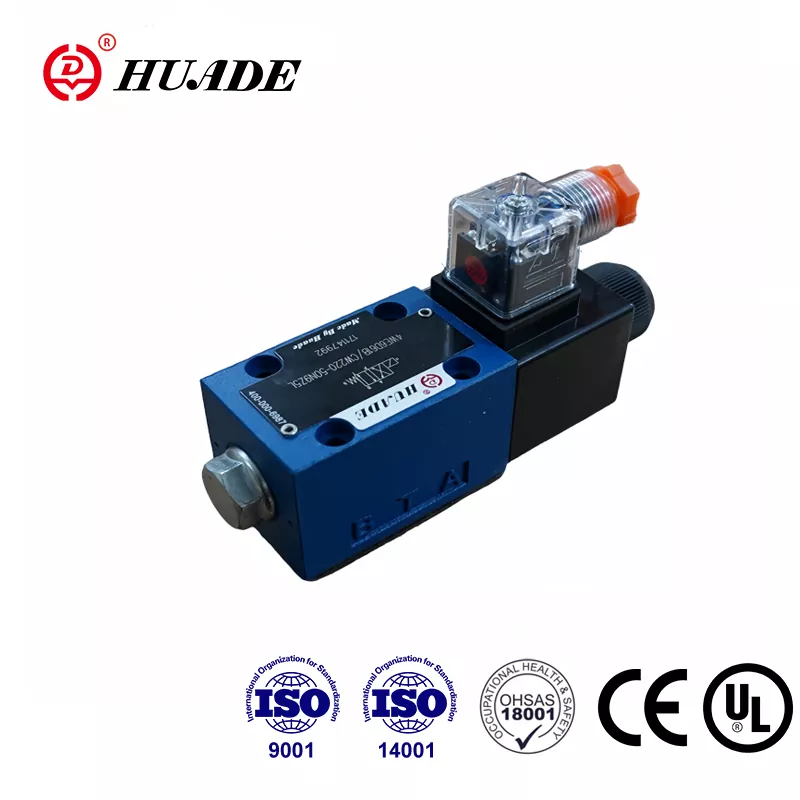

Osnove zasnove 4WE 6 Y
4WE 6 Y je izdelan po standardu velikosti NG 6, ki je ena najpogostejših velikosti v industrijski hidravliki. Ta velikost je v različnih delih sveta znana tudi kot CETOP 3 ali ISO 4401-03. Za vas to pomeni, da bo ventil ustrezal standardnim vzorcem vgradnje, zaradi česar je namestitev enostavna in zamenjava enostavna, če bo potrebna po cesti.
Ventil deluje kot 4-potni, 2-položajni ventil. Preprosteje povedano, ima štiri priključke za povezovanje hidravličnih vodov in lahko preklaplja med dvema različnima konfiguracijama pretoka. "Y" v imenu se nanaša na specifično zasnovo tuljave znotraj ventila, ki natančno določa, kako tekočina teče v vsakem položaju.
Ena od pomembnih lastnosti smernega regulacijskega ventila 4WE 6 Y je njegova zasnova z neposrednim delovanjem. Za razliko od krmilno vodenih ventilov, ki potrebujejo majhen krmilni signal za premikanje večjega glavnega ventila, elektromagnet tega ventila neposredno premika tuljavo, ki nadzoruje pretok tekočine. Ta zasnova običajno nudi hitrejše odzivne čase, čeprav to pomeni, da ventil najbolje deluje pri zmernih stopnjah pretoka in ne pri izjemno visokih.
Kako deluje konfiguracija Y-Spool
Konfiguracija Y-tulja v smernem regulacijskem ventilu Rexroth 4WE 6 Y ustvarja poseben vzorec pretoka. Ko solenoid ni pod napetostjo, ventil sedi v položaju mirovanja. V tem stanju se tlak iz črpalke poveže z enim delovnim priključkom, medtem ko se drugi delovni priključek odvaja v rezervoar. Ko napajate solenoid, se tuljava premakne, da obrne te povezave.
Zaradi tega preklopnega obnašanja je 4WE 6 Y še posebej uporaben kot pilotni ventil. V mnogih hidravličnih sistemih, zlasti tistih z velikimi glavnimi ventili, 4WE 6 Y služi kot krmilni možgan, ki pove večjemu ventilu, kaj naj naredi. Pošilja krmilni tlak na eno ali drugo stran glavnega ventila, kar povzroči, da se večji ventil premakne in obvlada zahteve velikega pretoka.
Ventil v mnogih konfiguracijah uporablja tako imenovani zaklepni mehanizem. To pomeni, da ko enkrat napajate solenoid in ventil preklopi položaj, ostane tam tudi, ko prekinete napajanje. Ne bo se preklopil nazaj, dokler ga znova ne vklopite. Ta funkcija prihrani energijo, saj vam ni treba stalno napajati solenoida.
Zmogljivosti tlaka in pretoka
Rexroth 4WE 6 Y smerni regulacijski ventil lahko prenese delovne tlake do 350 barov na svojih glavnih odprtinah, kar pomeni približno 5000 psi. To je precej višje od mnogih varčnih ventilov na trgu. Vrata rezervoarja lahko prenesejo do 160 barov v standardnih različicah, nekateri modeli pa so ocenjeni na 210 barov.
Za zmogljivost pretoka lahko ventil upravlja do 80 litrov na minuto ali približno 21 galon na minuto. Zaradi tega je primeren za hidravlične aplikacije srednjega razreda. Če mora vaš sistem upravljati z večjimi pretoki, bi ta ventil običajno uporabili kot pilotni krmilnik za večji glavni ventil, namesto da bi upravljali neposredno s celotnim pretokom.
Treba je omeniti, da te ocene predstavljajo največje zmogljivosti v določenih pogojih. V dejanskih aplikacijah so dejanski padci tlaka in upravljanje pretoka odvisni od dejavnikov, kot so viskoznost vaše hidravlične tekočine in specifične poti pretoka skozi ventil v vsakem položaju.
Tehnologija solenoida Wet-Pin
Ena od ključnih značilnosti, ki ločuje smerni regulacijski ventil Rexroth 4WE 6 Y, je njegova zasnova elektromagneta z mokrim zatičem. V tej konfiguraciji je bat solenoida neposredno v hidravlični tekočini, namesto da bi bil zaprt od nje. Čeprav se to morda sliši nenavadno, dejansko ponuja več prednosti.
Hidravlična tekočina deluje kot hladilno sredstvo in mazivo za solenoid. To pomaga, da solenoid zdrži dlje in deluje bolj zanesljivo v milijonih ciklov. Tekočina absorbira toploto, ki jo ustvari elektromagnetna tuljava, in jo odvaja ter preprečuje pregrevanje, ki bi lahko poškodovalo tuljavo ali zmanjšalo njeno magnetno silo.
Zasnova z mokrim zatičem tudi pomeni, da je mogoče solenoid odstraniti in zamenjati, ne da bi izpraznili hidravlični sistem ali razbili komponente, ki vsebujejo pritisk. Pri nekaterih modelih lahko tuljavo celo obrnete za 90 stopinj ali povsem okoli, da bo električna povezava bolj dostopna za vašo posebno namestitev.
Vendar pa ta zasnova postavlja določene zahteve za vašo hidravlično tekočino. Olje mora biti združljivo z notranjimi komponentami solenoida. Rexroth izrecno svari pred uporabo hidravličnih olj z nekaterimi dodatki na osnovi cinka, saj lahko ta tvorijo usedline, ki sčasoma zamašijo majhne notranje prehode ventila.
Združljivost s tekočino in čistoča
Smerni regulacijski ventil 4WE 6 Y deluje s standardnimi mineralnimi hidravličnimi olji in več vrstami ognjevarnih tekočin. Standardna tesnila so izdelana iz NBR (nitril kavčuk), ki deluje z večino mineralnih olj in deluje v temperaturnem območju od -30°C do +80°C. Če potrebujete združljivost z različnimi tekočinami ali višjimi temperaturami, so FKM (fluoroogljikova) tesnila na voljo kot opcija.
Ohranjanje čiste hidravlične tekočine je ključnega pomena za dolgoročno zanesljivost smernega regulacijskega ventila Rexroth 4WE 6 Y. Ventil zahteva čistočo tekočine razreda ISO 4406 20/18/15 ali več. V praksi to pomeni, da potrebujete učinkovito filtracijo, običajno s filtri z oceno 10 mikronov ali več.
Onesnažena tekočina je eden najpogostejših vzrokov za težave s smernimi krmilnimi ventili. Delci v tekočini lahko opraskajo natančne površine tuljave in izvrtine, kar sčasoma poveča notranje puščanje. Prav tako lahko povzročijo, da se tuljava zatakne, kar povzroči počasno ali nepopolno prestavljanje. Pravilno vzdrževan filtrirni sistem prepreči te težave in znatno podaljša življenjsko dobo ventila.
Električne možnosti in povezave
Smerni regulacijski ventil 4WE 6 Y ima različne možnosti napetosti, ki se ujemajo z različnimi sistemi napajanja. Običajne izbire vključujejo 24 V DC, ki je standard v številnih industrijskih krmilnih sistemih, kot tudi izmenične napetosti, kot sta 110 V ali 230 V. Poraba energije ventila je običajno okoli 30 vatov.
Ko naročite ventil, vam številka modela natančno pove, kakšno napetost potrebuje. Na primer, "G24" v oznaki modela pomeni 24 V DC, medtem ko "W230" označuje 230 V AC. Električni priključek je običajno na voljo kot standardni 3-polni konektor, ki ustreza specifikacijam DIN EN 175301-803, čeprav so na voljo tudi drugi tipi konektorjev.
Nekatere različice ventila vključujejo funkcijo ročne preglasitve, ki je v kodi modela običajno označena kot "N9". To vam omogoča ročno potiskanje tuljave za premik ventila, ko električna energija ni na voljo, kar je lahko koristno med nastavitvijo ali odpravljanjem težav. Vendar ima ta ročna preglasitev omejitve in jo je treba uporabiti le, če je tlak v rezervoarju pod 50 barov.
Zahteve za namestitev
Pravilna namestitev smernega regulacijskega ventila Rexroth 4WE 6 Y je enostavna, vendar zahteva pozornost do podrobnosti. Ventil se pritrdi na standardni razdelilnik NG 6 ali ploščo s štirimi pritrdilnimi vijaki. Montažna površina mora izpolnjevati posebne zahteve glede ravnosti in gladkosti, običajno ne več kot Rz 4, da se zagotovi pravilno tesnjenje.
Specifikacije navora so pomembnejše, kot si mislite. Rexroth določa zategovanje pritrdilnih vijakov na 9 Nm za standardne metrične vijake. Če uporabljate določene vijake imperialne velikosti, se specifikacija nekoliko spremeni zaradi upoštevanja različnih značilnosti navoja. Premalo zategovanje vijakov lahko povzroči zunanje puščanje, medtem ko lahko premočno zategovanje popači telo ventila in povzroči, da se tuljava zatakne.
Pri nameščanju ventila se prepričajte, da so vse povezave vrat čiste in brez ostankov. Celo majhni delci, ki se vnesejo med namestitvijo, lahko pozneje povzročijo težave. Prav tako je dobra praksa preveriti električne povezave pred uporabo hidravličnega tlaka, s čimer zagotovite, da se ventil pravilno premika in da nima težav z ožičenjem.
Značilnosti delovanja
Rexroth 4WE 6 Y smerni regulacijski ventil ponuja odzivne čase v razponu od 20 do 70 milisekund pri vklopu in 10 do 60 milisekund pri izklopu. Ti časi se lahko razlikujejo glede na dejavnike, kot so viskoznost tekočine, delovni tlak in pogoji pretoka.
Kot vsi vretenski ventili ima tudi 4WE 6 Y zasnovo nekaj notranjega puščanja. Majhne količine tekočine zdrsnejo mimo tuljave, tudi če naj bi blokirala pretok. To puščanje je normalno in potrebno za pravilno mazanje, vendar pomeni, da ventil ni primeren za aplikacije, kjer morate tovor držati v položaju dalj časa brez premikanja.
Notranje puščanje se med življenjsko dobo ventila postopoma povečuje, ko pride do normalne obrabe med tuljavo in izvrtino. To ne pomeni nujno, da je treba ventil takoj zamenjati, vendar je nekaj, kar morate spremljati. Prekomerno puščanje lahko zmanjša učinkovitost sistema in lahko sčasoma zahteva zamenjavo ventila za ohranitev optimalne učinkovitosti.
Pogoste aplikacije
Smerni regulacijski ventil 4WE 6 Y se uporablja v številnih industrijskih aplikacijah. Strojna orodja pogosto uporabljajo te ventile za krmiljenje pomožnih funkcij, kot so vpenjalne naprave ali menjalniki orodij. Stroji za brizganje plastike jih uporabljajo za različne krmilne funkcije. Testna stojala in mobilna oprema prav tako pogosto vključujejo te ventile.
Ena posebej pogosta uporaba je uporaba 4WE 6 Y kot pilotnega ventila za večje smerne ventile. V tej vlogi nadzoruje krmilni tlak, ki premakne večji ventil, kar omogoča elektronsko krmiljenje hidravličnih sistemov z visokim pretokom. Ta pilotna konfiguracija izkorišča zanesljivost ventila in sorazmerno nizko ceno, medtem ko uporablja večje ventile samo tam, kjer je dejansko potrebna visoka zmogljivost pretoka.
Sposobnost ventila, da zanesljivo deluje pri tlakih do 350 barov, je primeren za zahtevne aplikacije, kjer ventili z nižjim tlakom morda ne zagotavljajo ustreznih varnostnih rezerv. Ta tlačna zmogljivost tudi pomeni, da lahko ventil učinkovito deluje v sistemih s tlačnimi skoki ali kjer ni vedno natančen nadzor tlaka.
Premisleki glede vzdrževanja
Rexroth 4WE 6 Y potni regulacijski ventil zahteva razmeroma malo vzdrževanja, če deluje v skladu s specifikacijami. Najpomembnejša naloga vzdrževanja je vzdrževanje ustreznega stanja hidravlične tekočine. To pomeni redno menjavo olja v skladu s priporočili proizvajalca tekočine in dosledno spremljanje stanja filtra.
Če opazite, da se ventil odziva počasneje kot običajno ali da se ne premakne popolnoma, je pogosto krivec onesnaženje. Preverjanje in zamenjava filtrov po potrebi običajno odpravi te težave. Če se težave po zagotavljanju čistosti tekočine nadaljujejo, bo morda treba pregledati ali zamenjati sam ventil.
Elektromagnetno tuljavo je mogoče zamenjati, ne da bi odstranili ventil iz sistema, kar zmanjša čas izpada. Če tuljava odpove, lahko zamenjavo pogosto namestite v nekaj minutah namesto v urah. Ta modularna zasnova je ena od praktičnih prednosti konfiguracije solenoida z mokrim zatičem.
Cena in razpoložljivost
Originalni smerni regulacijski ventili Rexroth 4WE 6 Y običajno stanejo nekaj sto dolarjev, natančne cene pa se razlikujejo glede na posebne možnosti in napetostne zahteve. Ta cena odraža kakovostno konstrukcijo in zmogljivosti ventila. Medtem ko obstajajo cenejše alternative, zlasti azijskih proizvajalcev, ima ime Rexroth sloves zanesljivosti, ki jo mnogi inženirji cenijo za kritične aplikacije.

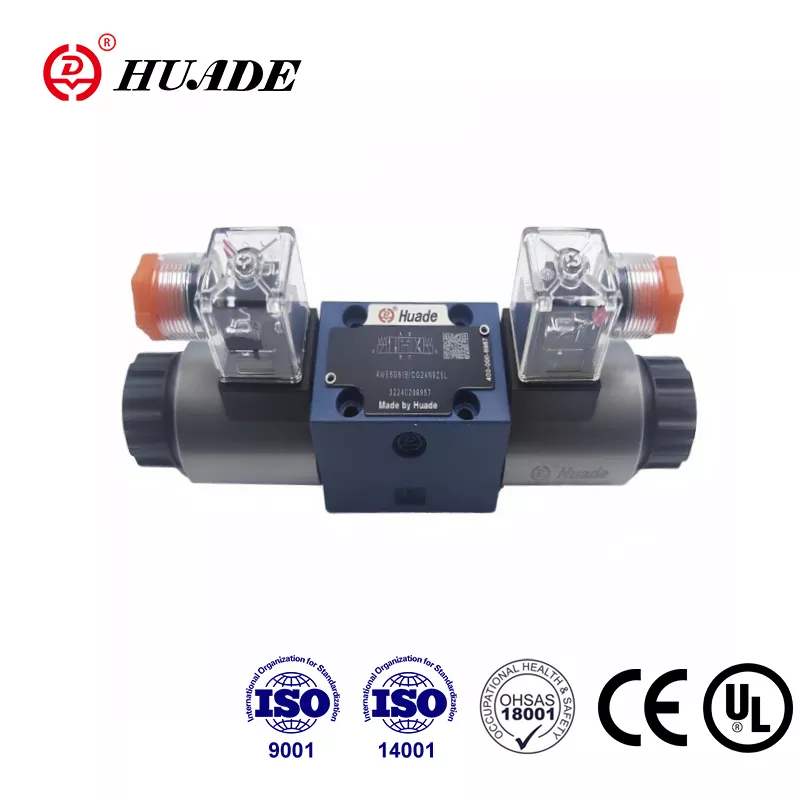

Ventil je široko dostopen prek distributerjev Rexroth in mnogih industrijskih dobaviteljev. Ker sledi standardnim dimenzijam NG 6, lahko po potrebi najdete tudi funkcionalno podobne ventile drugih proizvajalcev, čeprav se natančne karakteristike delovanja lahko razlikujejo.
Pri aplikacijah z velikim obsegom lahko razprava o možnostih neposredno z Rexroth distributerji ali predstavniki včasih prinese boljše cene ali dobavne roke. Pomagajo vam lahko tudi pri izbiri prave konfiguracije za vaše specifične potrebe.
Kdaj razmisliti o alternativah
Medtem ko je smerni regulacijski ventil Rexroth 4WE 6 Y odličen v številnih aplikacijah, ni vedno najboljša izbira. Če vaša aplikacija ne zahteva popolnoma nobenega notranjega puščanja za zadrževanje obremenitve, bi bil boljši ventil v obliki lopute ali protiutežni ventil. Zaradi prirojenega puščanja v ventilih so neprimerni za te aplikacije brez puščanja.
Za aplikacije, ki potrebujejo proporcionalno krmiljenje namesto preprostega vklop-izklopa, Rexroth ponuja proporcionalne smerne ventile, kot je serija 4WRPEH. Ti ventili zagotavljajo spremenljivo kontrolo pretoka in lahko vzdržujejo vmesne položaje ter ponujajo veliko bolj izpopolnjene krmilne zmogljivosti.
Če vaše zahteve po pretoku presegajo 80 litrov na minuto, boste potrebovali večjo velikost ventila ali konfiguracijo, kjer 4WE 6 Y služi kot pilot za večji glavni ventil. Uporaba ventila, ki presega njegovo nazivno zmogljivost pretoka, lahko povzroči čezmerne padce tlaka, nastajanje toplote in pospešeno obrabo.
Končne misli
Rexroth 4WE 6 Y smerni regulacijski ventil predstavlja dobro izbiro za industrijske hidravlične sisteme, ki potrebujejo zanesljivo krmiljenje preklapljanja znotraj zmožnosti tlaka in pretoka ventila. Njegova zasnova solenoida z mokrim zatičem zagotavlja odlično vzdržljivost, medtem ko standardna velikost NG 6 zagotavlja enostavno integracijo v večino hidravličnih sistemov.
Uspeh s tem ventilom je odvisen od pravilne uporabe in namestitve. Če zagotovite, da je vaša hidravlična tekočina čista in združljiva, upoštevate specifikacije navora vgradnje in ostanete v okviru nazivnih delovnih parametrov ventila, vam bodo zagotovili leta zanesljive storitve. Sposobnost ventila, da deluje bodisi kot neposredni krmilni element ali kot pilotni ventil, zagotavlja prilagodljivost pri načrtovanju sistema.
Razumevanje, kaj smerni regulacijski ventil 4WE 6 Y dobro obnese in kje so njegove omejitve, vam pomaga pri sprejemanju premišljenih odločitev o tem, ali je to prava komponenta za vaš hidravlični sistem. Ob pravilni uporabi je to zanesljiv delovni konj, ki dan za dnem opravlja zahtevno nalogo tekočega nadzora smeri.
