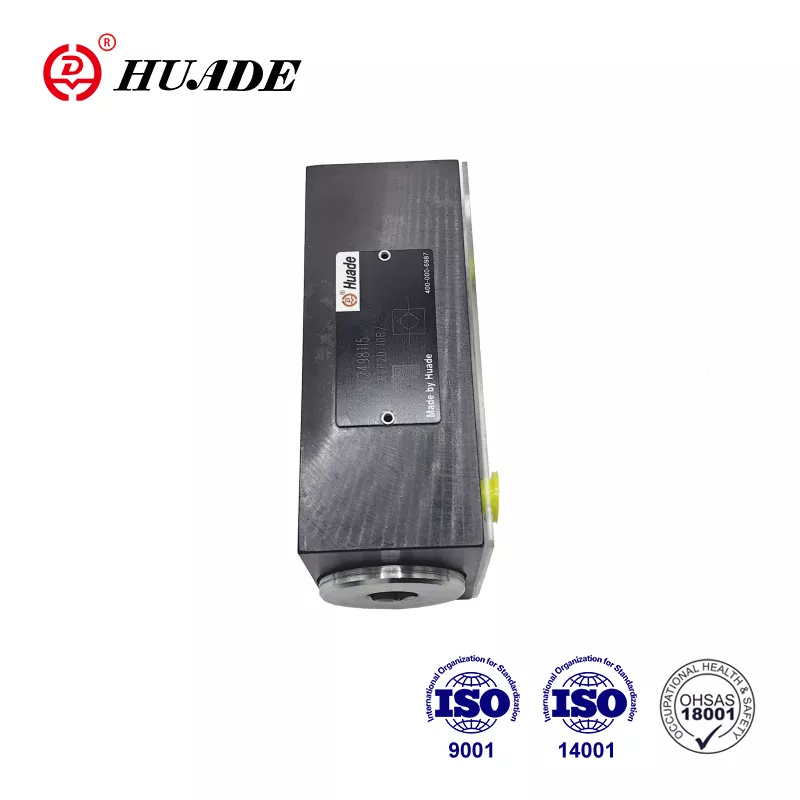

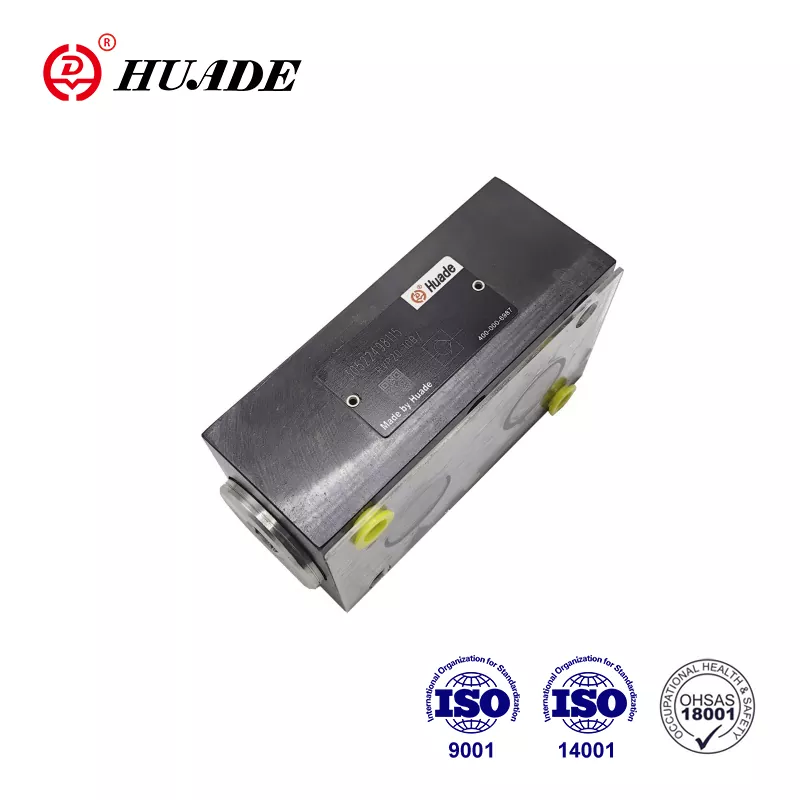

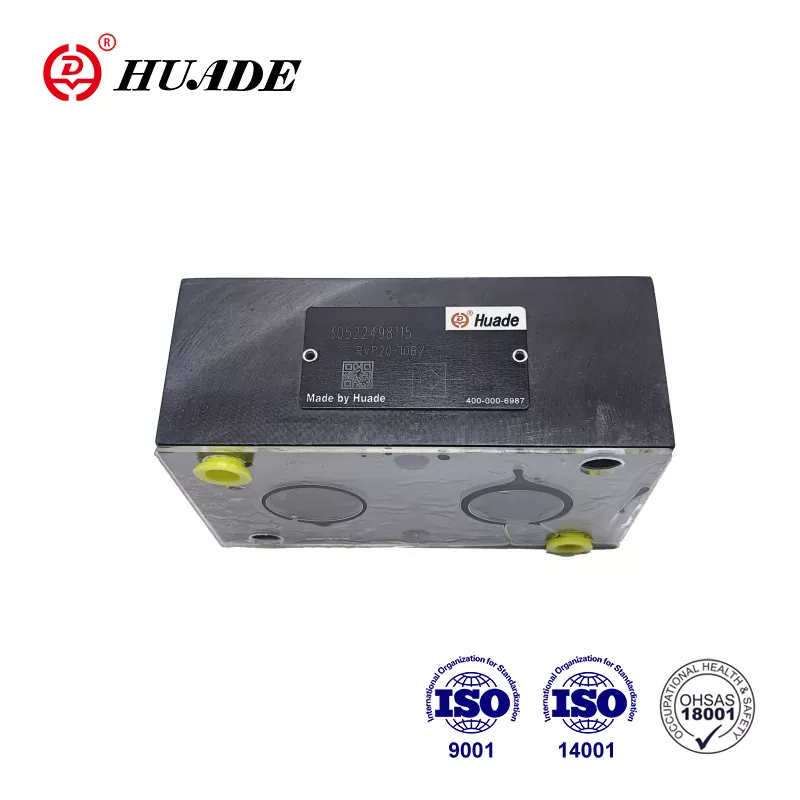

Kontrolni ventil RVP 20

Po drugem sodelovanju z Rexrothom leta 1995 lahko Huadejev visoko zmogljiv protipovratni ventil RVP 20 popolnoma nadomesti isti tip ventila, ki ga ponuja Rexroth. Cena je bolj razumna. Vsi povratni ventili Huade® RVP 20 imajo enoletno garancijo. Tovarna je opravila ISO9001, ISO14001 in ISO45001. Protipovratni ventili Huade® se pogosto uporabljajo v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih itd. To je stara blagovna znamka na Kitajskem.

Parameter izdelka povratnega ventila RVP 20

Lastnosti izdelka in uporaba povratnega ventila RVP 20

Lastnosti:

▶ Priključek plošče

▶ Zapiranje brez puščanja v eno smer

Uporaba:

Protipovratni ventil RVP 20 se uporablja predvsem na izhodu iz črpalke kot protitlačni ventil in obvodni ventil.

Podrobnosti o proizvodnji povratnega ventila RVP 20

Protipovratni ventil tipa RVP 20 ima nalogo, da prednostno zapre pretok brez puščanja v eni smeri in omogoči prost pretok v nasprotni smeri. Diagram strukture je naslednji. V bistvu je sestavljen iz ohišja (1), lopute (2), tlačne vzmeti (3) in sedeža vzmeti (4). Hod lopute (2), ki je voden po zunanjem premeru, je omejen z mehanskim omejevalnikom. Vgrajena tlačna vzmet (3) podpira gibanje zapiranja. Poleg tega tlačna vzmet (3) drži loputo (2) v zaprtem položaju tudi, ko skozi ventil ni pretoka.

Simbol

Strukturni diagram

①Ohišje  ②Poppet  ③Vzmet  ④Vzmetni sedež

Obvestilo o povratnem ventilu RVP 20

1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.

2. Rezervoar mora biti zaprt in na vhodu za zrak mora biti nameščen zračni filter.

3. Izdelki brez plošče, ko zapustijo tovarno, če jih potrebujete, naročite posebej.

4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi.

5. Hrapavost površine, povezane z ventilom, mora biti 0,8.

6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
