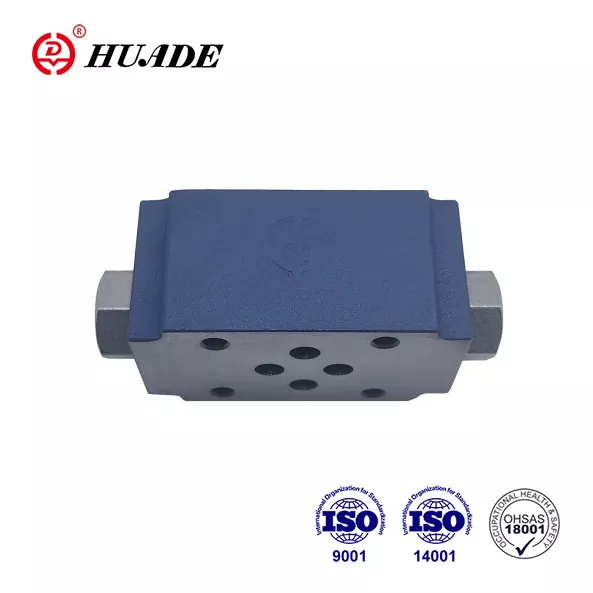

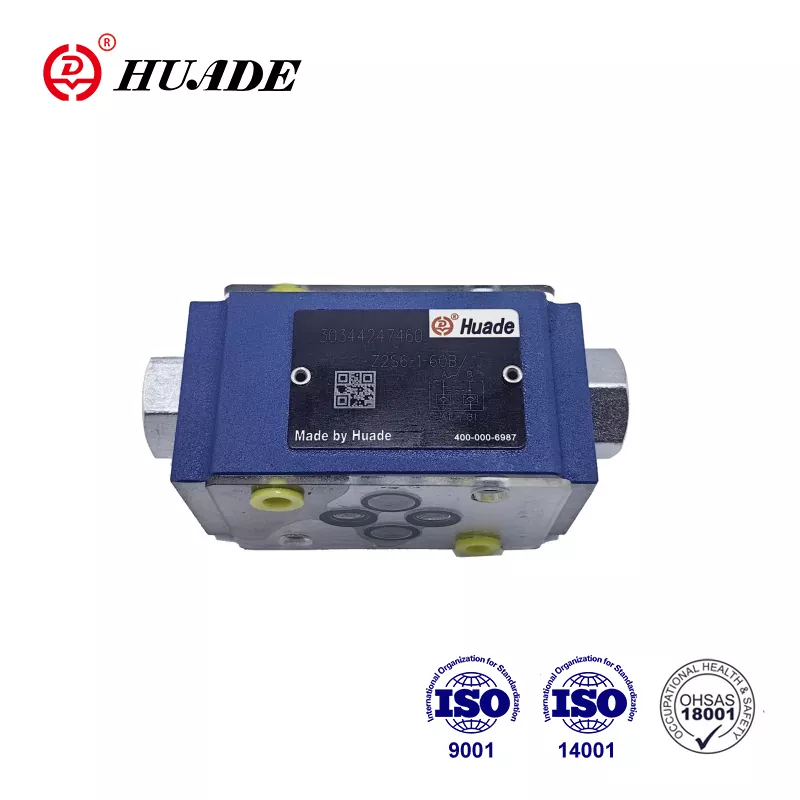

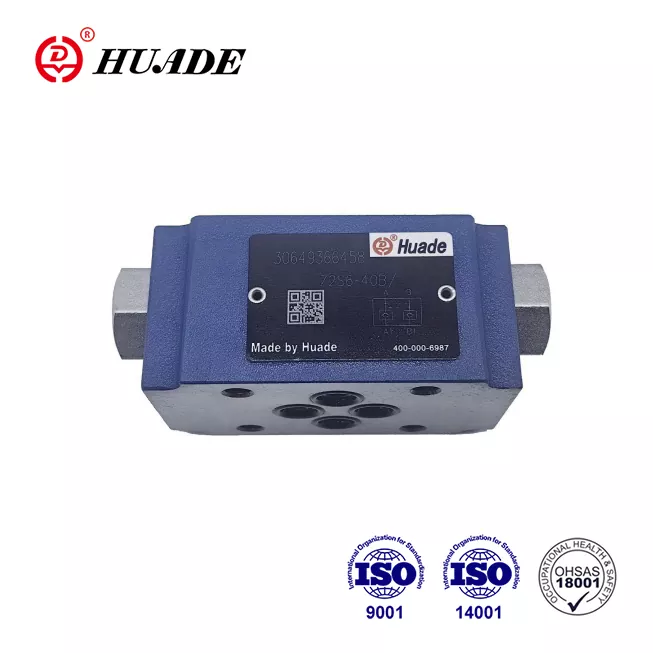

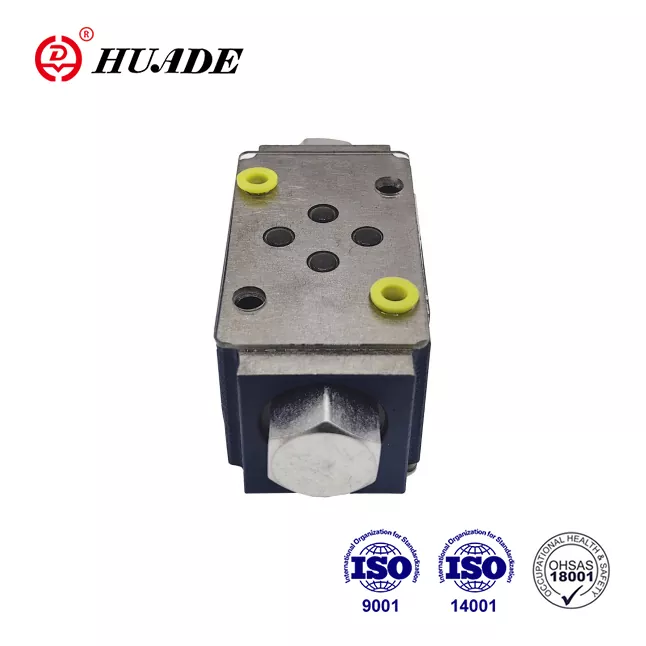

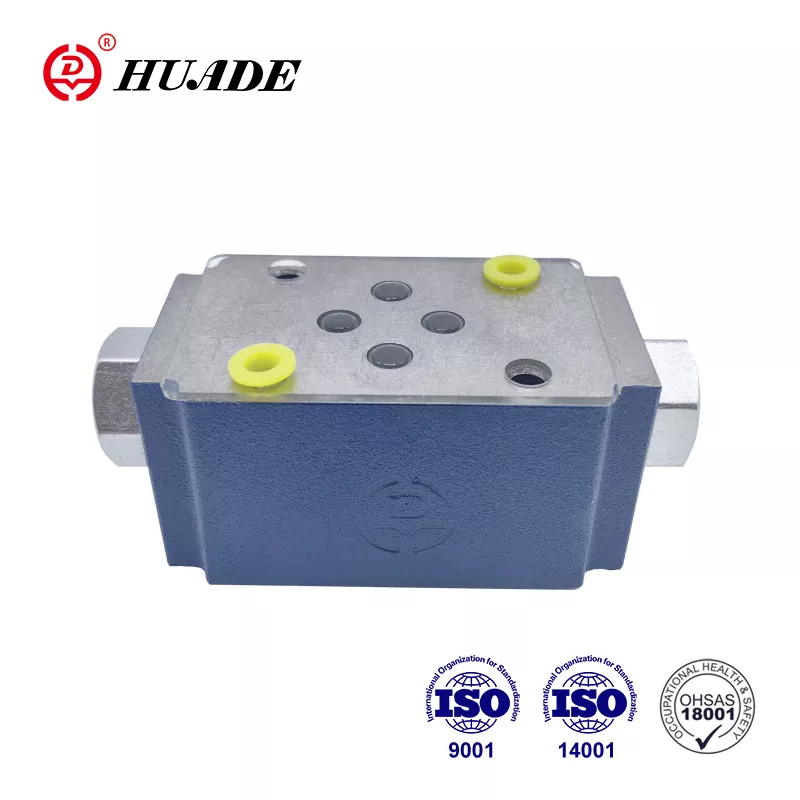

Sendvič plošča povratnega ventila Z2S 6

Zaradi sedemletnih izkušenj pri sodelovanju z Rexrothom od leta 1979 je Huade vključil najsodobnejšo tehnologijo Rexrotha. Protipovratni ventil Huade® Z2S 6 lahko popolnoma nadomesti isto serijo, ki jo ponuja Rexroth. Ima boljšo ceno. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Hidravlični ventili Huade® se zaradi zanesljivega delovanja uporabljajo v vojaški industriji. Je tehnološko naprednejši in vzdržljivejši od podobnih izdelkov v tej liniji. To je dobro znana nacionalna blagovna znamka na Kitajskem.

Parameter izdelka sendvič plošče povratnega ventila Z2S 6

Lastnosti izdelka in uporaba sendvič plošče povratnega ventila Z2S 6

Lastnosti:

▶ Za uporabo v sklopih navpičnega zlaganja

▶ Za neprepustno zapiranje enega ali dveh servisnih vrat

▶ Vzorec za priključitev na Din 24 340 oblika A, ISO4401 in CETOP - RP 121H

Uporaba:

Ta kontrolni ventil Z2S se uporablja za navpično zlaganje. Po potrebi lahko zapre eno ali dve delujoči odprtini za olje brez puščanja.

Funkcije, odsek, simboli sendvič plošče povratnega ventila Z2S 6

Hidravlični pilotno upravljani protipovratni ventili tipa Z2S so v obliki sendvič plošče. Uporabljajo se za neprepustno zapiranje enega ali dveh servisnih priključkov, tudi za daljša časovna obdobja. Prosti pretok poteka od A1 do A2 ali B1 do B2. Pretok v A1 B1 v nasprotni smeri je blokiran. Ko tekočina teče od A1 do A2, je tuljava (1) pritisnjena in potisnjena v desno, s čimer se odpre kroglični loputni ventil (2), ki nato odpre loputo (3). Da bi zagotovili pravilno zapiranje ventila, morajo biti servisni priključki A2 B2 smernega ventila povezani z rezervoarjem v nevtralnem položaju.

Simbol Z2S

Pogled v izrezu Z2S 6

Tipičen primer vezja Z2S
