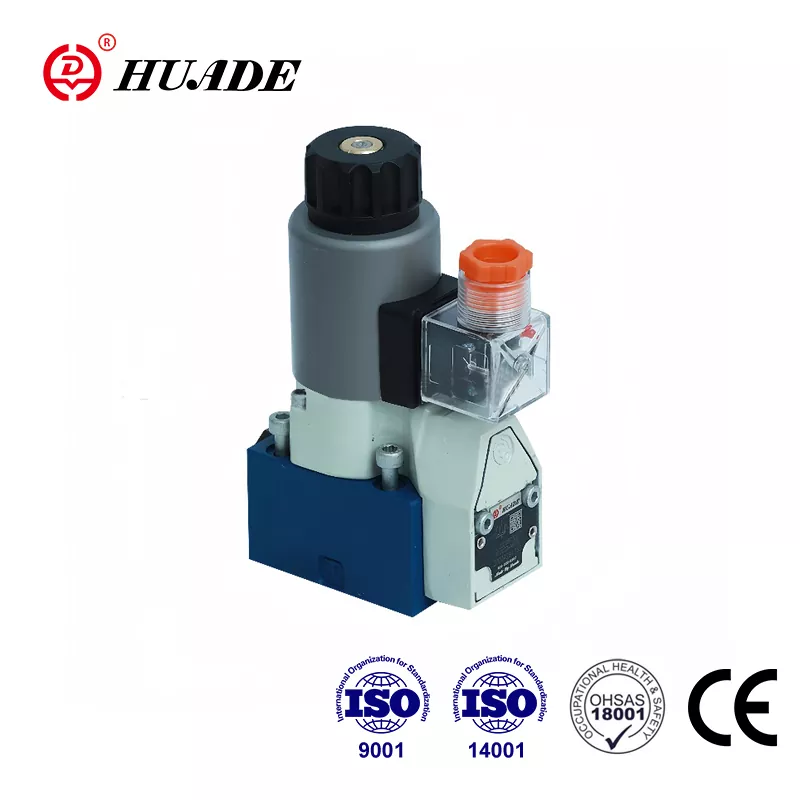

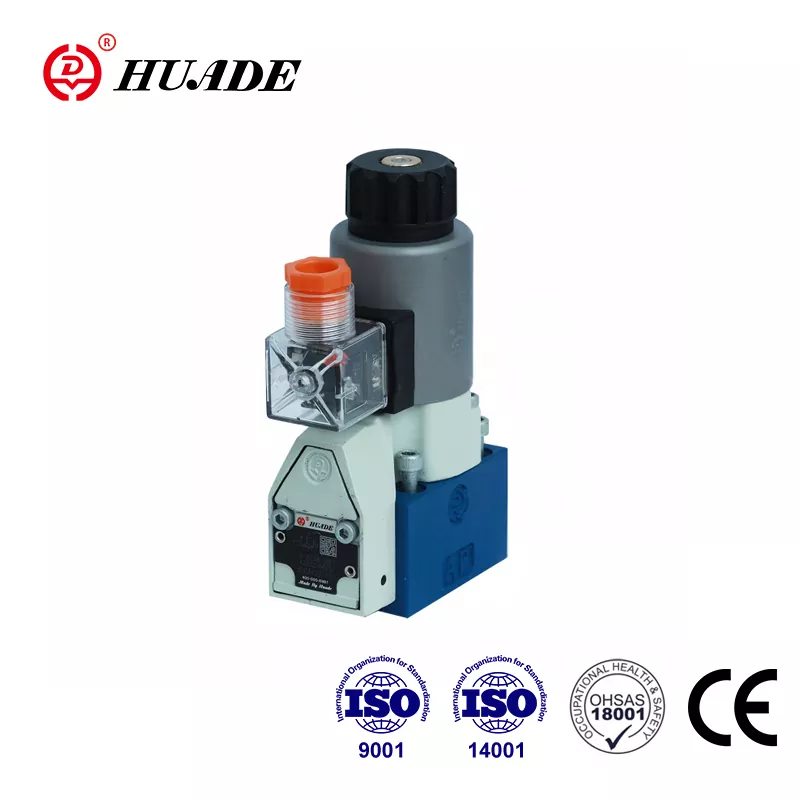

Ko gre za hidravlične sisteme, ki potrebujejo absolutno zanesljivost, izstopa loputni potni ventil M-SEW 6 podjetja Bosch Rexroth kot resen tekmec. Ta ventil rešuje težavo, ki je tradicionalni vijačni ventili preprosto ne zmorejo: popolna izolacija brez puščanja pod visokim pritiskom. Če delate s hidravličnimi sistemi, kjer so pomembna tudi najmanjša puščanja, bi vam lahko razumevanje, po čem je M-SEW 6 drugačen, prihranilo precejšnje glavobole.
Po čem je lamelni ventil drugačen
Potni ventil M-SEW 6 uporablja bistveno drugačen pristop kot večina hidravličnih ventilov, ki jih morda srečate. Namesto drsnih kovinskih delov, ki ustvarjajo tesnila zaradi ozkih toleranc, ta ventil uporablja utrjeno kroglo ali stožec, ki fizično blokira pretok tako, da se namesti na natančno obdelano površino. Pomislite na to kot na pokrovček steklenice v primerjavi z drsnimi vrati. Pokrov steklenice ustvari popolno tesnjenje, ko ga pritisnete navzdol, medtem ko imajo drsna vrata vedno nekaj vrzeli, ne glede na to, kako tesno se prilegajo.
Ta izbira oblikovanja je v resničnih aplikacijah izjemno pomembna. Tradicionalni vijačni ventili vedno do neke mere puščajo znotraj. Čim strožje so tolerance, tem manj pušča, vendar puščanje nikoli ne izniči. Smerni ventil M-SEW 6 v celoti odpravi to težavo s svojo zasnovo na sedežu. Ko loputni element pritisne na svoj sedež, se tok popolnoma ustavi.
Zmogljivosti pritiska, ki ga ločijo
Smerni ventil M-SEW 6 deluje s tlaki do 630 barov, kar pomeni približno 9.150 psi. Za kontekst večina standardnih ventilov velikosti D03 dosega največ okoli 350 barov. Ta skoraj podvojen nazivni tlak ni le številka na podatkovnem listu. Predstavlja temeljno inženirsko zavezo k strukturni celovitosti, ki vpliva na vse, od debeline ohišja do zahtev za montažo.
Delovanje pri 630 barih ustvarja ogromne sile, ki poskušajo ločiti ventil od njegove pritrdilne površine. Običajno priključno območje ventila D03 pri tem tlaku doživi več kot 4000 funtov ločilne sile. Pokretni potni ventil M-SEW 6 to reši s posebnimi zahtevami za montažo, ki jih je treba natančno upoštevati. Montažna površina mora biti ravnost znotraj 0,01 mm na 100 mm in površinska hrapavost Rz 0,8. Pritrdilne vijake, M5x45 stopnje 10,9, je treba priviti na natanko 8,9 Nm.
Kako M-SEW 6 dejansko deluje
Ročni potni ventil M-SEW 6 deluje z neposrednim elektromagnetnim aktiviranjem. Ko napajate tuljavo, ta ustvari magnetno silo, ki potegne loputni element z njegovega sedeža in omogoči pretok. Ko je brez napetosti, povratna vzmet in sistemski tlak udarita loputo nazaj na njen sedež in takoj blokirata pretok. To daje loputnemu smernemu ventilu M-SEW 6 izjemno hitre preklopne čase, zlasti pri zapiranju.
Hitrosti preklapljanja pripovedujejo pomembno zgodbo. Ko deluje na čisti 24 V DC, se ventil napaja v 25 do 40 milisekundah in izklopi v samo 10 do 15 milisekundah. Ta čas izklopa je izjemno hiter v primerjavi z ventili za navijanje, kar je izjemno pomembno pri varnostnih aplikacijah. Če gre kaj narobe in morate takoj ustaviti pretok, so te dodatne milisekunde lahko kritične.
Vendar, če zaženete potni ventil M-SEW 6 na izmenično napetost prek usmernika, se zmogljivost bistveno spremeni. Čas izklopa se poveča na 35 do 55 milisekund, ker ima usmerniško vezje filtrirne kondenzatorje, ki upočasnjujejo upadanje toka v tuljavi. Ta tri- do štirikrat počasnejši odziv bi lahko bil sprejemljiv za nekatere aplikacije, vendar za sisteme za izklop v sili neposredno delovanje z enosmernim tokom očitno zagotavlja boljšo zmogljivost.
Možnosti konfiguracije in njihov pomen
Potni ventil M-SEW 6 je na voljo v več funkcionalnih konfiguracijah. Najpogostejše so 3/2-smerne različice s simboloma U in C. Simbol U predstavlja normalno odprto konfiguracijo, kjer se priključek P poveže z priključkom A, ko ventil ni pod napetostjo. Simbol C predstavlja normalno zaprto, kjer je P do A blokiran, ko ni pod napetostjo. Pri teh 3/2 konfiguracijah ventili z loputami resnično blestijo, saj lahko s preprosto geometrijo vzdržujejo popolno izolacijo.
Ventil je na voljo tudi v 4/2-potnih konfiguracijah s simboloma D in Y, čeprav sta ti nekoliko manj pogosti. Ustvarjanje funkcije 4/2 z loputastimi elementi je mehansko bolj zapleteno, ker morate vzdrževati izolacijo brez puščanja na več vratih hkrati. Kompromisi pri oblikovanju postanejo zahtevnejši, zato Rexroth poudarja različice 3/2, kjer lahko potni ventil M-SEW 6 zagotovi največjo zanesljivost in tlačno zmogljivost.
Največji pretok je 25 litrov na minuto. To se morda zdi nizko v primerjavi z nekaterimi vretenčnimi ventili, vendar je dejansko razumno za neposredno delujoč loputni ventil velikosti D03. Solenoid mora premagati tako silo vzmeti kot silo pritiska, ki deluje na loputni element. Povečanje zmogljivosti pretoka bi zahtevalo večjo površino lopute, kar bi zahtevalo nepraktično velik solenoid za neposredno delovanje.
Razložena struktura kode za naročanje
Potni ventil M-SEW 6 uporablja kodo za naročanje s 16 položaji, ki določa vse tehnične podrobnosti. Razumevanje te kode vam pomaga dobiti točno tisti ventil, ki ga potrebujete. Položaj 01 določa vrsto tekočine, ki je M za mineralno olje. Položaj 02 označuje, ali je 2-potni, 3-potni ali 4-potni ventil. Položaj 03 je SEW, kar potrjuje, da je ventil z direktnim upravljanjem v obliki lopute.
Položaj 04 potrjuje velikost 6, kar ustreza standardu NG6 ali D03. Položaj 05 je vaša izbira simbola, kot sta U ali C. Položaj 07 določa oceno tlaka, bodisi 420 ali 630 barov. Položaj 09 obravnava napetost, pri čemer je G24 standardni 24 V DC. Možnosti, kot sta G96 in G110, označujeta delovanje na 110 V ali 120 V AC prek usmerjanja.
Položaj 12 postane pomemben, če potrebujete spremljanje položaja. Potni ventil M-SEW 6 je lahko opremljen z induktivnimi senzorji (QMAG24 ali QMBG24), ki potrdijo dejanski položaj ventila. Vendar pa te možnosti spremljanja delujejo samo z različico 420 barov. Debelejše ohišje, potrebno za delovanje pri 630 barih, ne pušča prostora za standardno namestitev senzorja.
Položaj 13 vam omogoča dodajanje vložkov za plin ali kontrolni ventil. Vložki dušilke, označeni z B12 do B22, omejujejo pretok do različnih stopenj. Ko upravljate loputni smerni ventil M-SEW 6 pri največjem tlaku in pretoku, lahko ti vložki preprečijo vodni udar in kavitacijo med preklopom. Položaj 14 določa tesnilni material, bodisi standardni NBR ali FKM (označen s pripono V) za združljivost s posebnimi tekočinami.
Premisleki glede združljivosti tekočin
Pokretni ventil M-SEW 6 deluje s standardnimi mineralnimi olji, ki ustrezajo specifikacijam DIN 51524. Obdeluje tudi različne biološko razgradljive in ognjevarne tekočine, vključno s tipi HEES, HEPG, HETG, HFDR in HFDU. Izbira materiala za tesnjenje tukaj postane kritična. Standardna NBR tesnila dobro delujejo z mineralnim oljem in delujejo od -30 °C do +80 °C. Če uporabljate določene sintetične estre ali poliglikolne tekočine, morate določiti tesnila FKM s pripono V. FKM tesnila imajo nekoliko ožji temperaturni razpon od -20°C do +80°C, vendar zagotavljajo potrebno kemično odpornost.
Napačna izbira tesnila povzroči hitro degradacijo. NBR tesnila bodo v določenih sintetičnih tekočinah nabreknila in odpovedala, medtem ko se tesnila FKM lahko strdijo in počijo, če se uporabljajo zunaj njihovega temperaturnega območja. Dokumentacija loputnega smernega ventila M-SEW 6 jasno določa, katero tesnilo deluje s katero tekočino, in dosledno upoštevanje teh smernic ni neobvezno.
Zahteve za namestitev, ki jih ne morete prezreti
Pravilna namestitev loputastega smernega ventila M-SEW 6 določa, ali deluje, kot je načrtovano, ali pušča pod tlakom. Ventil se pritrdi na razdelilnik D03/NG6 ali podplošče s štirimi vijaki M5x45. Ti vijaki morajo biti trdnosti 10,9 in zategnjeni na natanko 8,9 Nm. Premajhen navor omogoča, da se ohišje pod pritiskom loči od pritrdilne površine. Prekomerni navor lahko ukrivi montažno površino, kar povzroči koncentracijo napetosti, ki povzroči okvaro tesnila.
Tudi O-obročki na vratih so pomembni. Vrata P uporabljajo O-tesnila 10x2 mm, medtem ko vrata A in B uporabljajo O-tesnila 9,25x1,78 mm. To niso poljubne velikosti. Usklajeni so z dimenzijami utorov in pričakovanimi tlačnimi obremenitvami. Uporaba napačnih O-obročev ali poškodovanih O-obročev zagotavlja puščanje, ki izpodbija celoten namen izbire lamelnega smernega ventila M-SEW 6.
Tuljava elektromagneta je pritrjena s protimatico, pritegnjeno na 4 Nm. To se morda zdi manj kritično kot glavni pritrdilni vijaki, vendar ohlapna namestitev solenoida povzroča težave pri poravnavi, ki povečajo magnetno režo, zmanjšajo silo in potencialno preprečijo polno premikanje lopute. Morda se zdi, da ventil deluje, vendar se ne odpre ali zapre popolnoma, kar povzroči omejitve pretoka ali nepopolno tesnjenje.
Prednosti vzdrževanja vgrajene v dizajn
Eden od pametnih vidikov loputastega smernega ventila M-SEW 6 je odstranljiva in vrtljiva zasnova tuljave. Tuljavo solenoida je mogoče odstraniti in zamenjati, ne da bi poškodovali ohišje hidravlike, ki zadržuje tlak. To pomeni, da lahko izvajate električno vzdrževanje brez razbremenitve tlaka celotnega hidravličnega sistema. V visokotlačnih sistemih je znižanje tlaka in ponovno znižanje tlaka dolgotrajno in potencialno tvegano. Možnost zamenjave pokvarjene tuljave, ne da bi se dotaknili hidravličnega tokokroga, bistveno skrajša čas izpada.
Tuljava se vrti za 90 stopinj, kar pomaga pri napeljavi kablov v tesnih razdelilnih blokih. Električno povezavo lahko usmerite tako, da se izognete motnjam sosednjih komponent. Zaradi te prilagodljivosti je potni ventil M-SEW 6 lažje vključiti v kompleksne sklope, kjer je prostor omejen.
Sama konstrukcija lopute zahteva manj vzdrževanja kot vretenski ventili. Ni natančno obdelanih drsnih površin, ki se postopoma obrabljajo in povečujejo puščanje. Ročica ali tesni ali pa ne. Dokler kontaminacija ne poškoduje sedežnih površin, ventil ohranja svojo zmogljivost brez puščanja v bistvu za nedoločen čas.
Kjer je ta ventil najbolj smiseln
Loččasti smerni ventil M-SEW 6 je odličen v aplikacijah, kjer je treba obremenitve vzdrževati brez premikanja dlje časa. Hidravlični vpenjalni sistemi v obdelovalnih strojih predstavljajo popoln primer uporabe. Ko se objemka zapre na obdelovancu, mora ostati vpeta brez izgube tlaka med obdelavo. Celo majhno puščanje bi omogočilo, da se objemka počasi sprosti, kar bi lahko povzročilo premikanje obdelovanca med rezanjem.
Izolacija akumulatorja je še eno naravno prileganje. Ko napolnite akumulator in ga morate nato izolirati od preostalega tokokroga, puščajoči izolacijski ventil postopoma odvaja tlak iz akumulatorja. M-SEW 6 loputni smerni ventil vzdržuje ta tlak za nedoločen čas. Ogromno koristijo tudi varnostni krogi. Če je varnostni sistem odvisen od preprečevanja pretoka, ko ni pod napetostjo, bi lahko notranje puščanje skozi vijačni ventil omogočilo nenamerno gibanje, tudi če je krmilni signal izklopljen.
Testni sistemi, ki morajo vzdrževati tlak za odkrivanje puščanja, zahtevajo izolacijske ventile brez puščanja. Visokotlačne preoblikovalne in kovaške stiskalnice delujejo pri tlakih, pri katerih postane vrednost 630 barov M-SEW 6 dragocena. Podvodni hidravlični sistemi se soočajo tako z visokim tlakom kot tudi s strogimi zahtevami glede zanesljivosti, kjer zasnova loputastega smernega ventila M-SEW 6, ki ne pušča, zagotavlja kritične varnostne rezerve.
Primerjava s konkurenčnimi možnostmi
Serija D1SE podjetja Parker Hannifin predstavlja najbližjo neposredno konkurenco M-SEW 6 loputastemu smernemu ventilu v velikosti D03. D1SE vzdržuje pritiske do 350 barov in pretok do 20 litrov na minuto. Uporablja podobno filozofijo zasnove s stožčastimi sedežnimi elementi. Preklopni časi so počasnejši, okoli 50 ms za vklop in 60 ms za izklop pri enosmernem delovanju.
Razlika v tlaku med 350 bari in 630 bari razkriva različne tržne strategije. Parker D1SE usmerja na širši trg aplikacij, ki potrebujejo izolacijo brez puščanja pri običajnih industrijskih pritiskih. Rexroth pozicionira loputni potni ventil M-SEW 6 za premium segment, kjer zmožnost ekstremnega tlaka upravičuje višje stroške. Aplikacije, ki resnično potrebujejo zmogljivost 630 barov, imajo omejene možnosti, kar daje Rexrothu močan položaj v tej niši.
Hitrejši preklopni časi M-SEW 6, zlasti čas izklopa 10-15 ms, zagotavljajo oprijemljivo varnostno prednost pri scenarijih zaustavitve v sili. Ta razlika 45 ms med M-SEW 6 in D1SE lahko določi, ali se stroj ustavi, preden povzroči škodo ali poškodbo. Za aplikacije, ki so kritične za varnost, hitrejši odzivni časi niso le lepe lastnosti, ampak so bistvene zahteve.
Razumevanje kompromisov
Izbira potničnega potniškega ventila M-SEW 6 pomeni sprejetje določenih omejitev. Kapaciteta pretoka 25 litrov na minuto ne bo zadovoljila aplikacij, ki potrebujejo visoke pretoke. Neuravnoteženost tlaka, ki je značilna za zasnovo lopute, pomeni, da solenoid deluje močneje, da odpre ventil proti tlaku v sistemu. Direktno delujoči loputni ventili dosegajo praktične meje okrog pretoka in tlakov, ki jih dosega M-SEW 6. Bistveno večji bi zahteval pilotno operacijo, kar dodaja kompleksnost in stroške.
Zahteve glede natančnosti vgradnje so strožje od tipičnih ventilov. Ne morete priviti loputastega smernega ventila M-SEW 6 na grobo obdelano površino in pričakovati, da bo tesnil pri 630 barih. Razdelilnik ali podplošče potrebuje ustrezno strojno obdelavo, da ustreza specifikacijam za ravnost in končno obdelavo. To poveča stroške celotnega sistema, vendar zagotavlja zmogljivost brez puščanja, ki upravičuje izbiro loputnega ventila.
Omejitev spremljanja položaja pri različici 630 barov je pomembna pri aplikacijah, ki zahtevajo preverjanje funkcionalne varnosti. Če vaša varnostna analiza ugotovi, da potrebujete povratno informacijo o položaju, da dokažete, da je ventil zaprt, morate sprejeti omejitev tlaka 420 barov. To predstavlja temeljni inženirski kompromis, pri katerem se je Rexroth odločil, da ne bo ogrozil strukturne celovitosti, ki je potrebna za 630 barov za namestitev senzorjev.
Pravilna izbira za vašo aplikacijo
Če vaša aplikacija absolutno ne zahteva notranjega puščanja, sodi potni ventil M-SEW 6 v vaš ožji izbor. Če morate vzdrževati tlak nad 400 barov, se vaše možnosti znatno zmanjšajo in M-SEW 6 postane ena redkih izvedljivih izbir v velikosti D03. Če je za varnost pomemben hiter odziv pri izklopu, je preklopni čas 10–15 ms resnične prednosti. Če delate z biološko razgradljivimi ali ognjevarnimi tekočinami, možnost tesnila FKM zagotavlja združljivost, ki je nekateri konkurenčni ventili ne nudijo.
Nasprotno, če potrebujete visoke pretoke nad 30 litrov na minuto, loputni smerni ventil M-SEW 6 ne bo deloval. Če vaša aplikacija vključuje pogosto kroženje pri največjem pretoku in tlaku, morate skrbno oceniti, ali ventil ostaja v mejah delovanja ali pa potrebujete dušilne vložke za obvladovanje pogojev. Če potrebujete funkcionalnost 4/2 s kompleksnimi zahtevami po preklapljanju, je lahko vijačni ventil dejansko enostavnejši kljub svojim značilnostim puščanja.
Izračun skupnih stroškov lastništva daje prednost loputnemu smernemu ventilu M-SEW 6 v aplikacijah, kjer so izpadi dragi. Dolga življenjska doba, minimalna obraba in enostavna zamenjava tuljave zmanjšujejo stroške vzdrževanja in izpade sistema. Začetna nakupna cena je višja od standardnih vretenčnih ventilov, vendar se v kritičnih aplikacijah, kjer je pomembna zanesljivost, ta premijski strošek hitro amortizira.
Tehnična dokumentacija in podpora
Bosch Rexroth zagotavlja obsežno tehnično dokumentacijo za loputni potni ventil M-SEW 6, vključno z modeli CAD v več formatih, risbami s polnimi dimenzijami in podrobnimi krivuljami delovanja. Dokumentacija jasno določa vse zahteve za namestitev, specifikacije O-tesnila, vrednosti navora in informacije o združljivosti tekočin. Natančno upoštevanje teh specifikacij je ključnega pomena za doseganje ocenjene zmogljivosti.
Ventil je v skladu s standardoma za montažo ISO 4401-03-02-0-05 in DIN 24340 Form A, kar zagotavlja združljivost z industrijskimi standardnimi razdelilniki in podploščami. Ta standardizacija zmanjšuje tveganje pri integraciji in omogoča, da je loputni smerni ventil M-SEW 6 enostavna zamenjava za druge ventile D03 pri nadgradnji sistema za boljše delovanje pri puščanju.
Končni premisleki
Bosch Rexroth M-SEW 6 potni ventil predstavlja specializirano rešitev za zahtevne aplikacije. Ne poskuša biti vse za vse aplikacije. Namesto tega se osredotoča na izjemno dobro opravljanje ene naloge: zagotavlja neprepustno izolacijo pri tlakih do 630 barov v standardiziranem paketu D03. Inženirstvo, ki to omogoča, zahteva pozornost do detajlov med namestitvijo in uporabo, vendar zagotavlja zmogljivost, ki je običajni vretenski ventili preprosto ne morejo doseči.
Inženirjem, ki delajo na tokokrogih za zadrževanje obremenitve, varnostnih sistemih ali visokotlačnih aplikacijah, razumevanje, kaj ponuja loputni potni ventil M-SEW 6, pomaga pri ozaveščeni izbiri komponent. Zmogljivosti ventila so v skladu s posebnimi zahtevami, kjer so njegove prednosti najpomembnejše. Če ga izberete za pravo uporabo, zagotavlja zanesljivo delovanje brez puščanja, ki upravičuje njegovo vrhunsko pozicijo na trgu.
