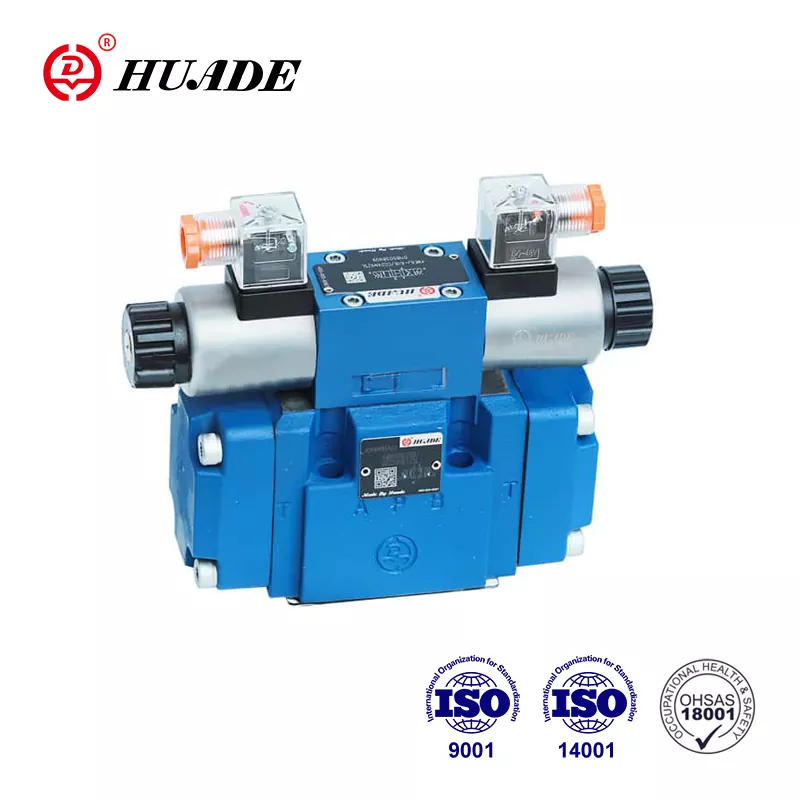

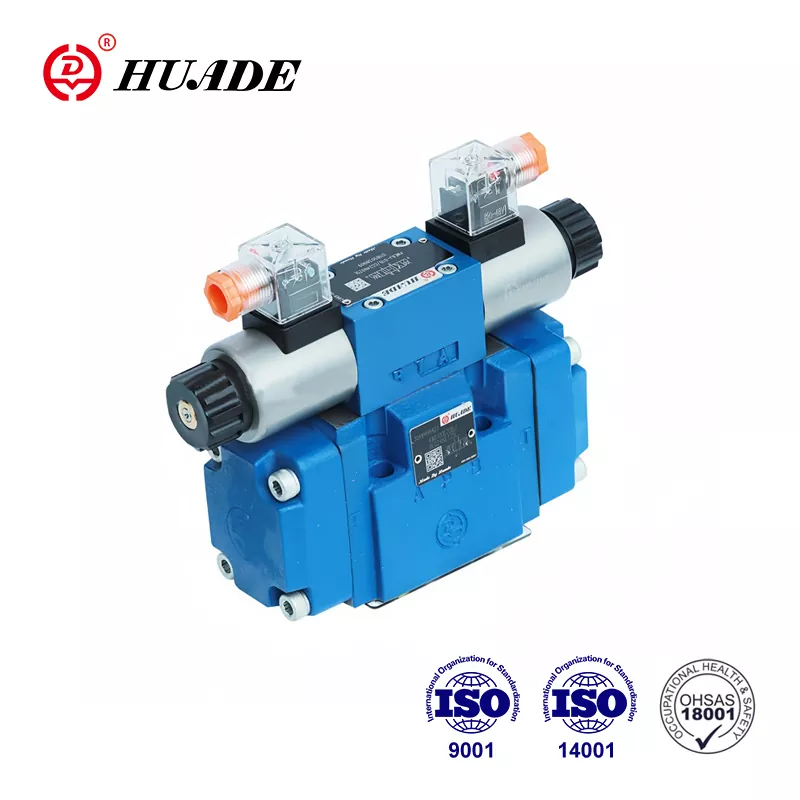

Podjetje Huade Hydraulic, ustanovljeno s strateškim partnerstvom med kitajsko in nemško vlado leta 1979, ima dve dolgoročni izkušnji sodelovanja z Rexrothom. Elektrohidravlični smerni krmilni ventil Huade® 4WEH 16 J je poceni alternativa ventilu Rexroth iz iste serije. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Huade Hydraulic daje velik poudarek kakovosti. Da bi zagotovili visoko kakovost hidravličnih ventilov, tovarna upravlja z več kot 750 kosi napredne proizvodne opreme, uvožene z vsega sveta. Hidravlični izdelki Huade® se pogosto uporabljajo v inženirskih in gradbenih strojih, strojnih orodjih, varstvu okolja, ladjedelništvu, vesoljski industriji, železniškem tranzitu, vojaški industriji in na drugih področjih.
|
Vrsta 4WEH16 |
|||
|
Delovni tlak, maks. (MPa) |
H-4WEH16 |
4WEH16 |
|
|
do 35 |
do 28 |
||
|
Vrata T |
Zunanji odtok pilotnega olja (MPa) |
do 25 |
do 25 |
|
Notranji odtok pilotnega olja (MPa) |
solenoid (DC) |
solenoid (AC) |
|
|
do 16 |
do 10 |
||
|
To je nemogoče za centriranje pritiska |
|||
|
PortY |
Zunanji odtok pilotnega olja (MPa) |
=16 |
～10 |
|
Vodilni tlak min. |
Zunanji odtok pilotnega olja (MPa) |
3-položajni ventil, 1.2 |
|
|
Notranji dovod pilotnega olja (MPa) |
Za tuljave C, F, G, H, P, T, V, Z, S |
||
|
Delovni tlak. maks. (MPa) |
do 25 |
||
|
Hidravlična tekočina |
Mineralna olja ali fosfatni ester |
||
|
Razpon temperature tlačne tekočine （℃） |
-30～+80 |
||
|
Razpon viskoznosti (mm2/s) |
10～+800 |
||
Lastnosti:
▶ Ventili, ki se uporabljajo za krmiljenje začetne zaustavitve in smeri pretoka tekočine
▶ Elektrohidravlično delovanje (WEH), hidravlično delovanje (WH)
▶ Za montažo na ploščo
▶ Vzmet ali tlačno središče, vzmet ali hidravlični odmik
▶ Solenoidi z mokrim zatičem DC ali AC, neobvezno
▶ Ročna preglasitev, opcija
▶ Električni priključek kot samostojni ali centralni priključek
▶ Nastavitev časa prestavljanja, opcijsko
▶ Prednapetostni ventil v P-kanalu glavnega ventila, opcija
▶ Pomožna oprema k podatkovnemu listu
Nastavitev giba na glavnem kolutu, neobvezno
Nastavitev hoda in/ali indikator končnega položaja, neobvezno
Mehansko ali induktivno končno stikalo (tip bližine) na glavnem kolutu, neobvezno
▶ Vzorec za priključitev na Din 24 340 oblika A, ISO 4401 in CETOP - RP 121H
Uporaba:
Usmerjevalni ventili 4WEH 16 J se uporabljajo za krmiljenje zagona in smeri pretoka tekočine.
Usmerjevalni ventili tipa 4WEH..
Ventili tipa WEH so potovalni ventili z elektrohidravličnim delovanjem
Usmerjevalni ventili so v osnovi sestavljeni iz glavnega ventila z ohišjem (1), glavnega krmilnega tuljave (2), ene ali dveh povratnih vzmeti in pilotnega ventila (4) z enim ali dvema solenoidoma.
Glavni krmilni valj (2) v glavnem ventilu držijo vzmeti v nevtralnem ali v začetnem položaju.
pogled v izrezu 4WEH
