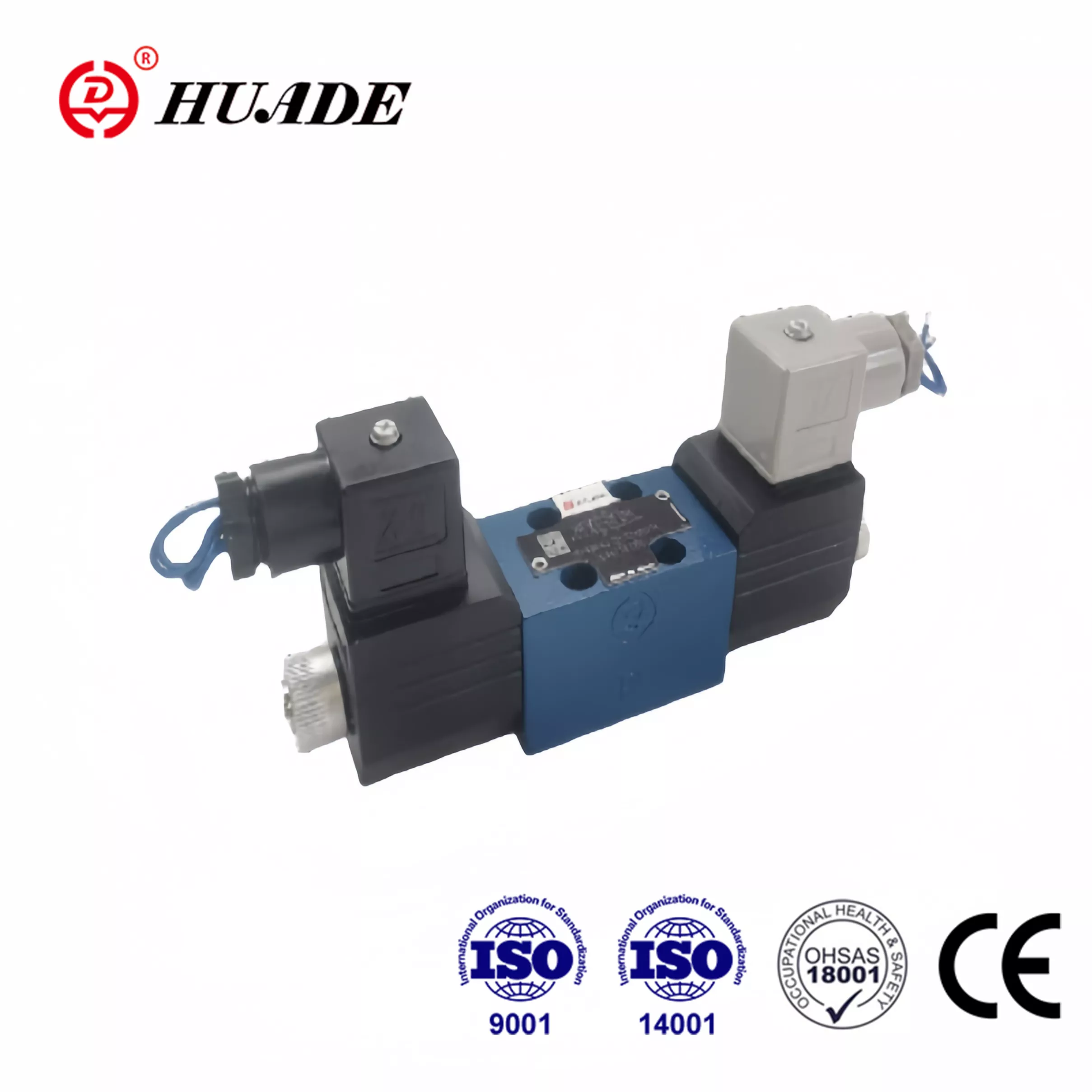

V okviru strateškega sodelovanja med kitajsko in nemško vlado od leta 1979 je Huade vključil najsodobnejšo tehnologijo Rexrotha. Smerni ventil Huade® WE 4 je cenovno ugodna alternativa istemu modelu, ki ga ponuja Rexroth. Huade daje velik poudarek kakovosti. Huade ima strog sistem testiranja, ki zagotavlja, da ima vsak smerni ventil vrhunsko delovanje. Serija elektromagnetnih ventilov je prejela certifikat CE. Hidravlični ventili Huade® se pogosto uporabljajo v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih, varstvu okolja, ladjedelništvu, vesoljski industriji, železniškem tranzitu, naftni in petrokemični industriji, vojaški industriji in na drugih področjih. Je zanesljiva nacionalna znamka na Kitajskem.
|
Hidravlični tehnični podatki |
||
|
Najvišji delovni tlak-priključki A,B,P （㎫） |
do 21.0 |
|
|
Vrata T（㎫） |
10.0 .S simboloma A ali B mora biti odprtina T uporabljena kot odprtina za puščanje |
|
|
Maks. pretok (L/min) |
do 25 |
|
|
Tlačna tekočina |
Mineralno olje ali fosfatni ester |
|
|
Območje viskoznosti (mm2/s) |
2,8 do 500 |
|
|
Temperaturno območje tlačne tekočine （℃） |
-30～+80 |
|
|
Stopnja kontaminacije (㎛) |
Najvišja dovoljena stopnja kontaminacije hidravlične tekočine po NAS 1638 razred 9. Zato priporočamo filter z najmanjšo stopnjo zadrževanja β≥ 75 |
|
|
Teža (kg) |
Ventil z 1 solenoidom 0,9 |
|
|
Električni tehnični podatki |
||
|
Razpoložljive napetosti (V) |
12. 24.220.110R 220R |
|
|
Poraba energije (W) |
22 |
|
|
Dolžnost |
neprekinjeno |
|
|
Preklopni čas |
VKLOP (ms) |
20 do 30 |
|
IZKLOP (ms) |
10 do 20 |
|
|
Maks. temperatura okolja（℃） |
+50 |
|
|
maks. temperatura tuljave （℃） |
+150 |
|
|
Zaščita po DIN 40 050 |
IP65 |
|
|
Preklopna frekvenca (cikli/h) |
15000 |
|
|
Pri električni priključitvi mora biti zaščitni vodnik (PE) priključen v skladu z veljavnimi predpisi |
||
Lastnosti:
▶ Potni ventili tipa WE 4 so elektromagnetni potni ventili
▶ Solenoid z mokrimi zatiči enosmernega ali izmeničnega toka
▶ Vzorec prenosa na ISO 4401 in CETOP - RP 121H
Uporaba:
Potni ventili tipa WE 4 so elektromagnetni potni ventili. Nadzorujejo začetek, zaustavitev in smer tekočine.
Ti smerni ventili so v osnovi sestavljeni iz ohišja (1), enega ali dveh elektromagnetov (2), regulacijskega tuljave (3) in ene ali dveh povratnih vzmeti (4).
Krmilno vreteno (3) drži povratna vzmet (4) v sredinskem oz. Krmilni valj (3) se aktivira preko solenoidov z mokrimi zatiči (2). V stanju pod napetostjo. Sila elektromagneta (2) deluje preko bata (5) na regulacijski kolut (3) in ga premakne iz mirovanja v želeni končni položaj. Tako je izbran zahtevani vzorec toka od P do A in B do Tor P do B in A do T. Ko je solenoid (2) brez napetosti, se krmilni kolut (3) vrne v nevtralni položaj
Ta izvedba je smerni ventil z 2 preklopnima položajema in položajem pri povratni vzmeti (4). Zagotovljeno je pokrito ročno premostitev, tako da je krmilno tuljavo (3) mogoče upravljati brez
napajanje solenoida.
Pogled v izrezu 4WE 4-10B
