WMM 6 ventili lahko v celoti nadomestijo isti model Rexroth® zaradi dveh dolgoročnih izkušenj med Huade in Rexroth. Cena Huade® WMM 6 je bolj smiselna. Konkurenčen je z dobro kakovostjo in nižjo ceno. Huade upravlja več kot 750 kosov proizvodne opreme, uvožene iz ZDA, Japonske, Nemčije in Švice. Na kakovost je velik stres z zelo strogim sistemom testiranja. Tovarna je prešla ISO9001, ISO14001 in OH SAS18001. Je zanesljiva nacionalna blagovna znamka na Kitajskem. Hidravlični ventili Huade se zaradi vrhunske uspešnosti pogosto uporabljajo v vojaški industriji in drugih področjih.
|
Tehnični podatki (za aplikacije zunaj teh parametrov. Prosimo, posvetujte se z nami!) |
|||||
|
Velikost |
6 |
10 |
16 |
25 |
|
|
Največ |
Port A. B. P (㎫) |
do 31.5 |
do 35 |
||
|
pristanišče t (㎫) |
do 16 |
do 15 |
do 25 |
do 25 |
|
|
Največji tok (L/min) |
do 60 |
do 100 |
do 300 |
do 450 |
|
|
Pretok pretoka (kontrolni položaj 0) |
Za simbol Q je 6% nominalnega preseka |
Za simbol Q, V, 16% nominalnega preseka |
|||
|
Tlačna tekočina |
Mineralna olja (za NBR tesnilo) oz |
||||
|
Temperaturno temperaturno temperaturno območje （℃） |
-30 ～+80 |
||||
|
Območje viskoznosti (MM2/S) |
2,8 do 500 |
||||
|
Teža (kg) |
približno 1.4 |
približno 3.3 |
približno.8 |
približno 17 |
|
|
Krmilna moč na ročaju (n) |
brez povratnega tlaka približno 20 |
z pridržanjem približno 16 ~ 23 |
approx.75 |
Približno120 |
|
Značilnosti:
▶ Neposredno aktivirani usmerjevalni ventil z ročno ročico
▶ s pomladnim vrnitvijo ali pridržanjem, neobvezno
▶ Za pritrditev podloge
▶ majhna velikost, velika zmogljivost pretoka in dobra zanesljivost
▶ Vzorec prenosa v DIN 24 340 Obrazec A, ISO 4401 in CETOP - RP 121H
Vloga:
Vrsta usmerjenega ventila WMM 6 se lahko uporablja skupaj z drugimi sendvič ventili enake velikosti. Široko se uporablja v gradbenih strojih, kemičnih strojih, lahkih industrijskih strojih, lokomotivah in drugih industrijah.
Smerni ventili WMM 6 so ročni ročni ročni ventili usmerjenih ventilov. Nadzirajo začetek, zaustavitev in smer pretoka.
Usmerjeni ventili v bistvu obsegajo ohišje①, ročno ročico, krmilni bazen ③, pa tudi eno ali dve povratni vzmeti. V neopetalnem stanju se krmilni zniža v nevtralnem ali njegovem začetnem položaju z povratnimi vzmeti ④. Krmilni naklon se sproži prek ročne ročice ②, to deluje prek sklepa in pin⑤ neposredno na kontrolno tuljavo ③. Tuljava se tako premakne iz položaja počitka v potreben stikalni položaj. Po vrnitvi ročne ročice ② se vrne v stikalno ničlo, se tuljava ③ vrne v nevtralni položaj prek povratnih vzmeti ④.
Tip 4wmm ../ f .. (z zadrževanjem)
Ti ventili so bodisi 2 ali 3 usmerjevalni ventili s položajem, ki so opremljeni z pridržanjem, ki deluje v vseh preklopljenih položajih

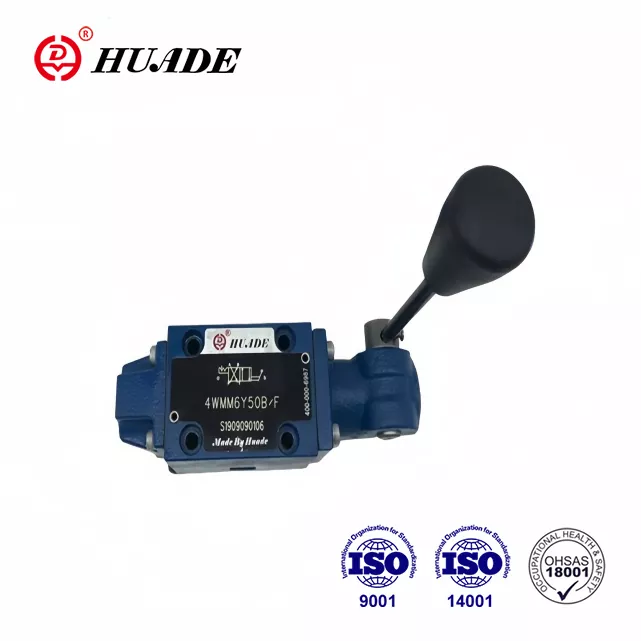

Pogled na vrsto tipa Wmm 6
