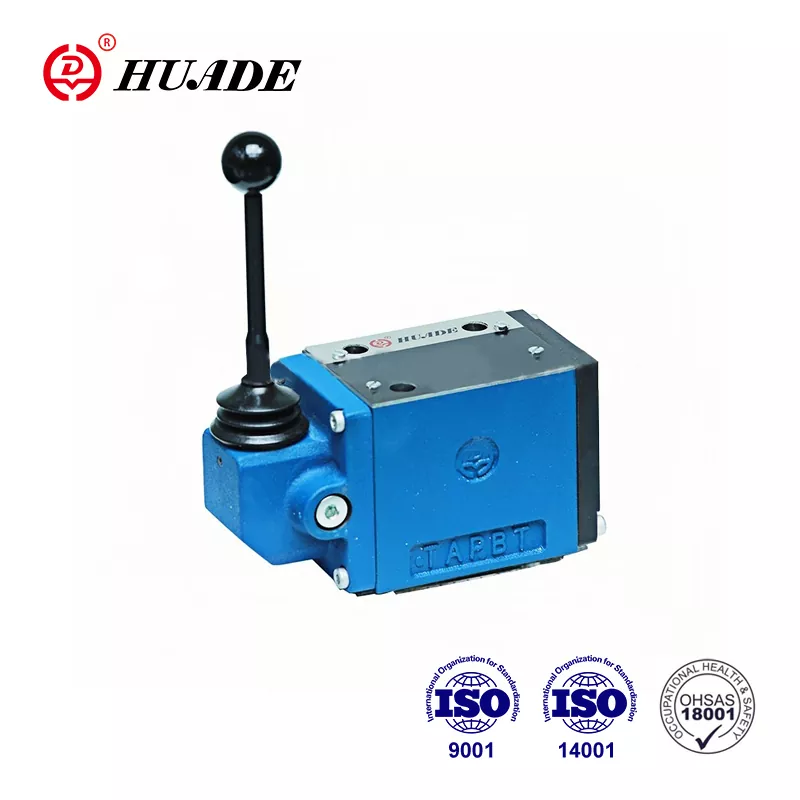

Huade je kitajsko znano državno podjetje, specializirano za tehnologijo hidravličnega nadzora. Huade® WMM 10 ventilov lahko v celoti nadomestijo isto serijo, ki jo ponuja Rexroth zaradi dveh dolgoročnih izkušenj sodelovanja z Rexrothom. Konkurenčen je z dobro kakovostjo in nižjo ceno. Ta smerni ventil v enoletnem garancijskem obdobju uživa brezplačno vzdrževanje. Tovarna je prešla ISO9001, ISO14001 in OH SAS18001. Hidravlični ventili Huade se zaradi vrhunske uspešnosti pogosto uporabljajo v vojaški industriji in drugih področjih.
|
Tehnični podatki (za aplikacije zunaj teh parametrov. Prosimo, posvetujte se z nami!) |
||
|
Velikost |
10 |
|
|
Največ |
Port A. B. P (㎫) |
do 31.5 |
|
pristanišče t (㎫) |
do 15 |
|
|
Največji tok (L/min) |
do 120 |
|
|
Pretok pretoka (kontrolni položaj 0) |
Za simbol Q je 6% nominalnega preseka |
|
|
Za simbol W 3% nominalnega preseka |
||
|
Tlačna tekočina |
Mineralna olja (za NBR tesnilo) oz |
|
|
Temperaturno temperaturno temperaturno območje （℃） |
-30 ～+80 |
|
|
Območje viskoznosti (MM2/S) |
2,8 do 500 |
|
|
Teža (kg) |
približno 3.3 |
|
|
Krmilna moč na ročaju (n) |
z pridržanjem približno 16 ~ 23 |
|
|
brez pridržanja približno 27. ~ 27 |
||
Značilnosti:
▶ Neposredno aktivirani usmerjevalni ventil z ročno ročico
▶ s pomladnim vrnitvijo ali pridržanjem, neobvezno
▶ Za pritrditev podloge
▶ Vzorec prenosa v DIN 24 340 Obrazec A, ISO 4401 in CETOP - RP 121H
Vloga:
Vrsta usmerjenega ventila WMM 10 sprejme povezavo s ploščo, ki ima prednosti majhne velikosti, velike zmogljivosti pretoka in dobre zanesljivosti v primerjavi z drugimi domačimi serijskimi ventili. Široko se uporablja v gradbenih strojih, kemičnih strojih, lahkih industrijskih strojih, lokomotivah in drugih industrijah.
Vzponuje tipa WMM 10 so ročne ročice, ki se sprostijo usmerjeni ventili za tuljavo. Nadzirajo začetek, zaustavitev in smer toka.
Usmerjeni ventili v bistvu obsegajo ohišje①, ročno ročico, krmilni bazen ③, pa tudi eno ali dve povratni vzmeti. V neopetalnem stanju se krmilni zniža v nevtralnem ali njegovem začetnem položaju z povratnimi vzmeti ④. Krmilni naklon se sproži prek ročne ročice ②, to deluje prek sklepa in zatiča neposredno na kontrolno tuljavo ③. Tuljava se tako premakne iz položaja počitka v potreben stikalni položaj. Po vrnitvi ročne ročice ② se vrne v stikalno ničlo, se tuljava ③ vrne v nevtralni položaj prek povratnih vzmeti ④.
Tip 4wmm ../ f .. (z zadrževanjem)
Ti ventili so bodisi 2 ali 3 usmerjevalni ventili s položajem, ki so opremljeni z pridržanjem, ki deluje v vseh preklopljenih položajih
Cutway Pogled tipa WMM10 ... 30B
