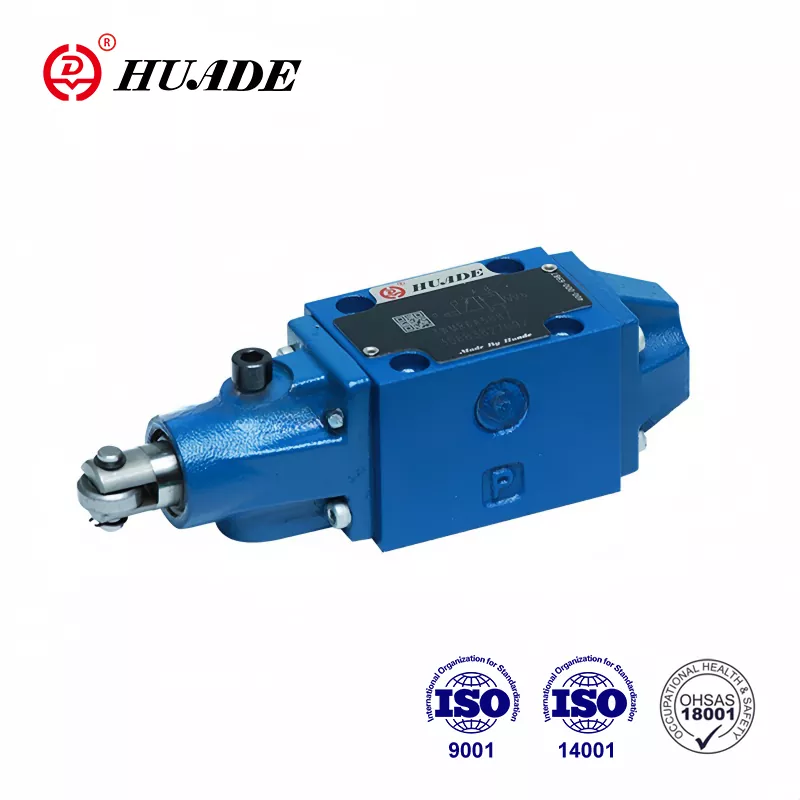

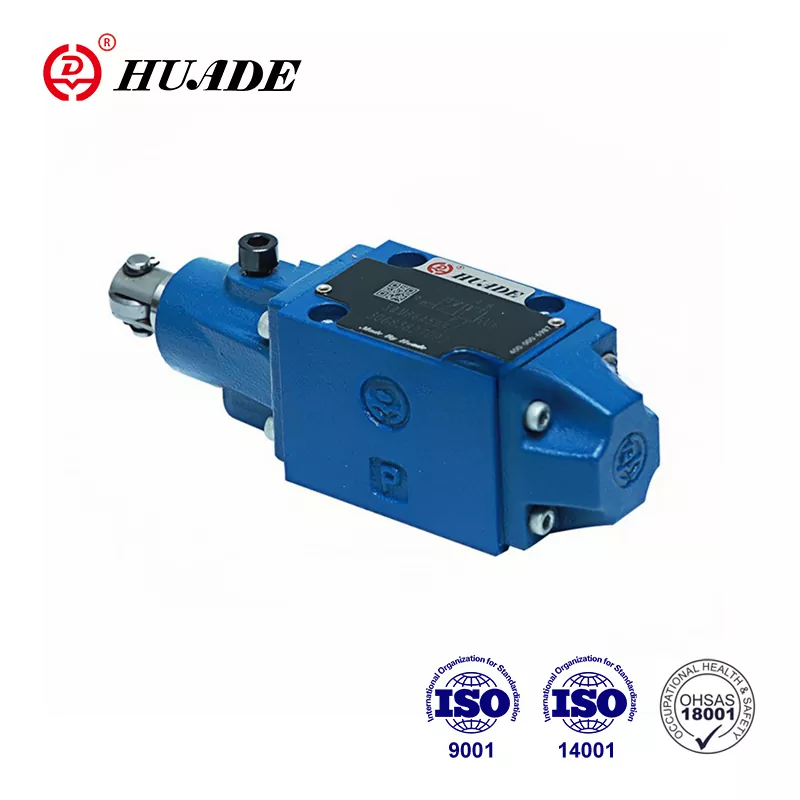

Huade je kitajsko znano državno podjetje, specializirano za hidravlične sisteme. Huade je imel dve dolgoročni izkušnji sodelovanja z Rexrothom od leta 1979. Ventil Huade® WMR je cenovno ugodna alternativa Rexrothovi isti seriji. Ta smerni ventil uživa brezplačno vzdrževanje v enoletnem garancijskem obdobju. Huade daje velik poudarek kakovosti. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Hidravlični ventili Huade® se pogosto uporabljajo v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih, varstvu okolja, ladjedelništvu, letalstvu, železniškem tranzitu, naftni in petrokemični industriji, vojaški industriji in na drugih področjih. To je zanesljiva blagovna znamka na Kitajskem.
|
Velikost |
6 |
10 |
|||
|
Največ |
vrata A. B. P(㎫) |
do 31.5 |
|||
|
vrata T (㎫) |
do 6 |
do 16 |
|||
|
V simbolih A in B je treba priključek T uporabiti kot odtočno povezavo |
|||||
|
Največji pretok (L/min) |
do 60 |
do 120 |
|||
|
Prerez toka |
za simbol Q, 6 % nazivnega preseka |
||||
|
za simbol W, 3 % nazivnega preseka |
|||||
|
Tlačna tekočina |
Mineralna olja (za NBR tesnilo) oz |
||||
|
Temperaturno območje tlačne tekočine（℃） |
-30～+80 |
||||
|
Območje viskoznosti (mm2/s) |
2,8 do 500 |
||||
|
Teža (kg) |
cca.1.4 |
cca.3,3 |
|||
|
Delovna sila na ročici valja |
pri ničelnem tlaku rezervoarja |
100 do 121 |
dvopozicijski ventil |
70 do 140 |
|
|
(N) |
pri pritisku |
184 do 205 |
tripozicijski ventil |
70 do 175 |
|
Lastnosti:
▶ Neposredno voden potovalni ventil z nastavljivim valjčnim delovanjem
▶ Sklop valjčnega vzvoda lahko nastavite za 90°
▶ Zanesljivo absorbira radialne sile (do 30°)
▶ 19 vrst standardne funkcije navijanja
Potni ventili tipa WMR so valjčni potni ventili.
V bistvu so sestavljeni iz ohišja (1), valjčnega vzvoda (2), krmilne tuljave (3) in povratnega
vzmet (4).
Vtični dušilec je potreben, če lahko pride do pretoka, ki je večji od dovoljene vrednosti, medtem ko se tuljava ventila premika iz enega položaja v drugega. Vtična odprtina je nameščena v odprtino P smernega ventila.
Pogled v izrezu WMR 6
Dušilec kartuše
