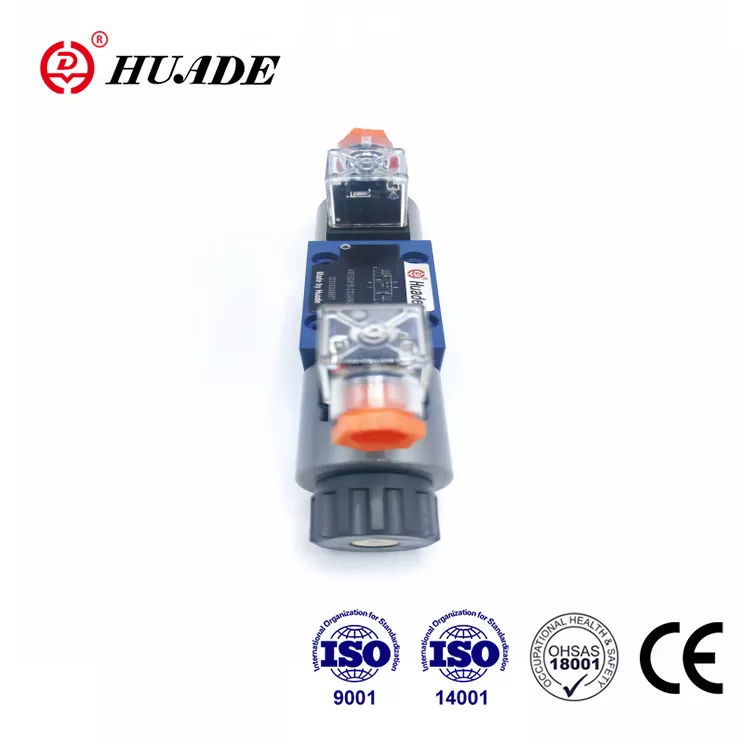

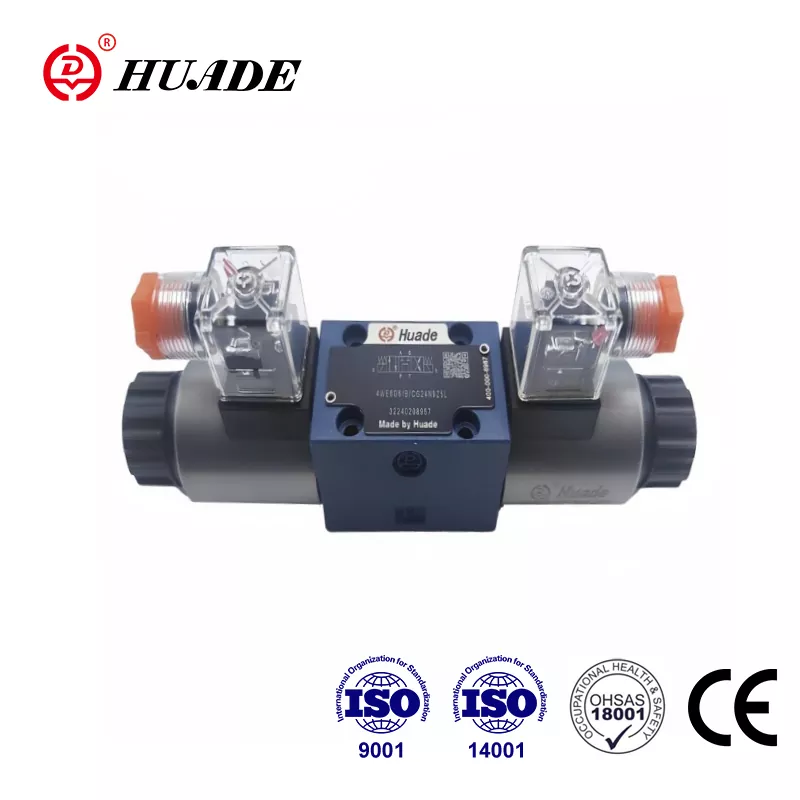

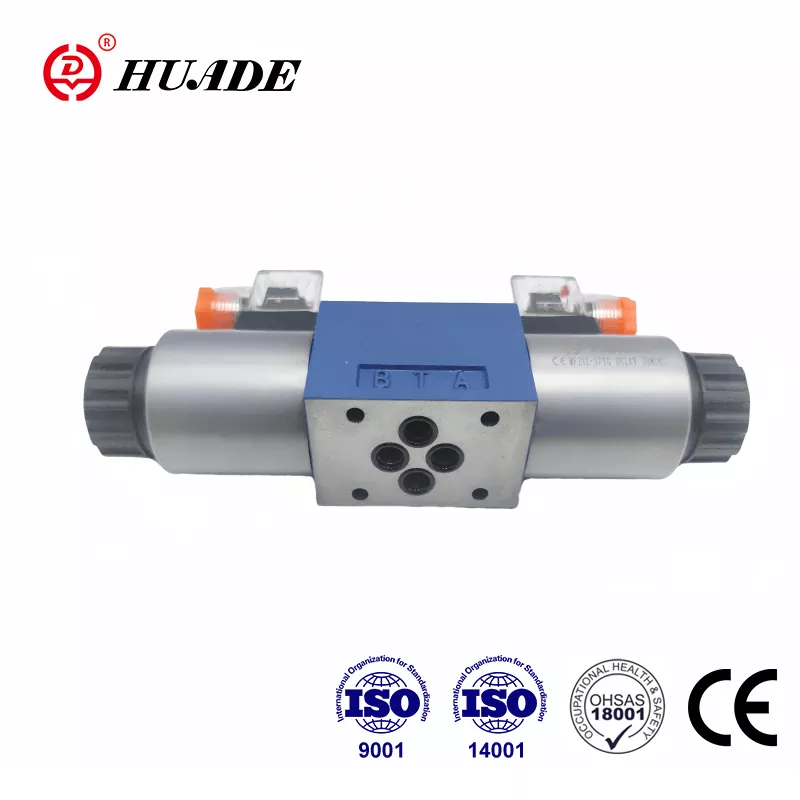

Huade je od leta 1979 dvakrat sodeloval z Rexrothom in vključil najsodobnejšo tehnologijo Rexrotha. Smerni ventil WE 5 znamke Huade je cenovno ugodna alternativa istemu modelu, ki ga ponuja Rexroth. Huade upravlja več kot 750 kosov proizvodne opreme, uvožene iz ZDA, Japonske, Nemčije in Švice. Huade daje velik poudarek kakovosti, da zagotovi, da ima vsak smerni ventil vrhunsko delovanje. Serija elektromagnetnih smernih ventilov je prejela certifikat CE. Sistem vodenja raziskav in razvoja ter proizvodnje ustreza standardom ISO9001, ISO14001 in ISO45001. Hidravlični ventili znamke Huade se pogosto uporabljajo v vojaški industriji in na drugih področjih na Kitajskem zaradi stabilnega delovanja.
|
Hidravlični podatki |
|||
|
Hidravlična tekočina |
mineralna olja ali fosfatni ester |
||
|
Temperaturno območje tekočine |
-30～+80 |
||
|
Razpon viskoznosti (mm2/s) |
2,8 do 500 |
||
|
Delovni tlak, maks. (㎫) |
Vrata A,B,P |
Vrata T |
|
|
do 25 |
do 6 |
||
|
Območje pretoka (preklopni položaj 0): |
S simbolom W |
S simbolom Q |
|
|
pribl. 3 % nazivnega preseka |
pribl.6 % nazivnega preseka |
||
|
Teža (kg) |
ventil |
podplošče G115/01 |
podplošče G96/01 |
|
cca.1.4 |
cca.0,7 |
cca.0,5 |
|
|
Električni podatki |
|||
|
AC napetost (V) |
110，220，v 50Hz |
||
|
enosmerna napetost (V) |
12、 24、 110 |
||
|
Vrsta napetosti |
AC |
DC |
|
|
Zahtevana moč (W) |
26 |
||
|
Zadrževalna moč (VA) |
- |
46 |
|
|
Vklopna moč (VA) |
- |
130 |
|
|
Delovni cikel |
nadaljevati |
||
|
Vklopni čas (ms) |
40 |
25 |
|
|
Preklopni čas IZKLOP (ms) |
30 |
20 |
|
|
Temperatura okolja（℃） |
+50 |
||
|
Temperatura tuljave （℃） |
+150 |
||
|
Cikli preklopne frekvence (cikli/h) |
15000 |
7200 |
|
|
Vrsta zaščite po DIN 40 050 |
IP65 |
||
Lastnosti:
▶ Neposredno elektromagnetno krmiljen smerni ventil
▶ Solenoide z mokrimi zatiči DC ali AC
▶ Priključek plošče
Uporaba:
Usmerjevalni ventili tipa WE5 so elektromagnetni potovalni ventili. Nadzorujejo začetek, zaustavitev in smer tekočine. Ta ventil se pogosto uporablja v različnih hidravličnih sistemih in pilotnih ventilih različnih tlačnih ventilov.
Ti smerni ventili so v bistvu sestavljeni iz ohišja (1), enega ali dveh solenoidov (2), krmilnega tuljave (3) in ene ali dveh povratnih vzmeti (4).
Krmilno vreteno (3) drži povratna vzmet (4) v sredinskem oz. Krmilna tuljava (3) se aktivira preko solenoidov z mokrimi zatiči (2). V stanju pod napetostjo. Sila elektromagneta (2) deluje preko bata (5) na regulacijski kolut (3) in ga premakne iz mirovanja v želeni končni položaj. Tako je izbran zahtevani vzorec toka od P do A in B do T ali P do B in A do T. Ko je solenoid (2) brez napetosti, se povratna vzmet (4) krmilni tuljav (3) vrne v nevtralni položaj. Zagotovljena je pokrita ročna preglasitev, tako da je krmilno tuljavo (3) mogoče upravljati brez vklopa solenoida.
Tip 4WE5N 6.0B/O...
Ta različica je smerni ventil z 2 preklopnima položajema in 2 solenoidoma brez zapore in vzmeti. Ni določenega preklopnega položaja v breznapetostnem stanju.
Tip 4WE5N 6.0B/OF..
Ta različica je smerni ventil z 2 preklopnima položajema, 2 solenoidoma in zaporo. Tako so ustrezni preklopni položaji fiksni in neprekinjeno napajanje solenoida ni potrebno.
Strukturni diagram WE 5
