Ko delate s hidravličnimi sistemi, je razumevanje vsake komponente pomembno. Kontrolni ventil RVP 30 izstopa kot zanesljiva rešitev za enosmerni nadzor pretoka tekočine. Ta hidravlični protipovratni ventil, ki ga proizvaja HYDAC, je postal standardna izbira v aplikacijah industrijskih in mobilnih strojev.
Kaj je kontrolni ventil RVP 30?
Kontrolni ventil RVP 30 je smerni regulacijski ventil, nameščen na zbiralniku, zasnovan za hidravlične oljne sisteme. Omogoča prost pretok tekočine iz odprtine B v odprtino A, medtem ko popolnoma blokira kakršen koli povratni tok. Ta enosmerni nadzor pretoka je bistvenega pomena v številnih hidravličnih aplikacijah, kjer preprečevanje povratnega toka ščiti črpalke in vzdržuje sistemski tlak.
RVP 30 uporablja vzmetno zasnovo lopute iz kaljenega jekla. Ko tlak tekočine iz odprtine B preseže silo vzmeti, se ventil odpre in pusti tekočino skozi. Ko tlak pade ali poskuša obrniti smer, vzmet potisne loputo nazaj proti sedežu in ustvari tesnilo med kovino, ki preprečuje kakršno koli puščanje.
Ta povratni ventil je v skladu s standardi DIN ISO 1219 in je posebej zasnovan za neposredno montažo na hidravlične razdelilnike ali montažne plošče. Kompaktna zasnova prihrani prostor v primerjavi z inline povratnimi ventili, zaradi česar je RVP 30 idealen za sisteme, kjer je prostor za namestitev omejen.
Tehnične specifikacije, ki so pomembne
Kontrolni ventil RVP 30 obvlada zahtevne pogoje s specifikacijami, ki izpolnjujejo industrijske zahteve. Ventil deluje pri največjem delovnem tlaku 350 barov, kar je približno 5000 psi. Zaradi te stopnje tlaka je RVP 30 primeren za visokotlačne hidravlične tokokroge, ki jih običajno najdemo v težki opremi.
Zmogljivost pretoka doseže do 600 litrov na minuto ali približno 150 litrov na minuto. Ta visok pretok pomeni, da povratni ventil RVP 30 lahko prenese znatne količine tekočine, ne da bi povzročil prevelik padec tlaka. Standardni tlak razpok je 0,5 bara, čeprav obstajajo možnosti za 0,05 do 4,5 bara, odvisno od potreb uporabe. Nižji tlaki pokanja omogočajo, da se ventil lažje odpre, medtem ko višje nastavitve zagotavljajo boljše tesnjenje proti povratnemu toku.
Telo ventila je izdelano iz ogljikovega jekla s fosfatno ali pocinkano prevleko za odpornost proti koroziji. Sama loputa za vzdržljivost uporablja kaljeno in polirano jeklo. Standardna tesnila so FKM fluoroelastomer, ki prenese temperature od minus 20 stopinj Celzija do pozitivnih 80 stopinj Celzija. Nekatere različice razširijo spodnje območje na minus 30 stopinj Celzija.
RVP 30 tehta približno 10,3 kilograma in se povezuje prek navojnih vrat, ki so velikosti 1,5-palčnih NPTF, BSPP ali SAE O-obročkov. Montažni vzorec uporablja štiri vijake in ga je mogoče namestiti v kateri koli smeri, ne da bi to vplivalo na delovanje.
Kako povratni ventil RVP 30 deluje v resničnih aplikacijah
Razumevanje, kam se prilega kontrolni ventil RVP 30, pomaga razjasniti njegovo vrednost. Ena pogosta uporaba je zaščita črpalke. Ko se hidravlična črpalka izklopi, lahko tekočina poskuša teči nazaj skozi črpalko. Ta povratni tok lahko poškoduje komponente črpalke ali omogoči nenaden padec tlaka v sistemu. Namestitev RVP 30 na izhod črpalke prepreči ta povratni tok in zaščiti črpalko pred poškodbami.
Akumulatorski tokokrogi imajo tudi koristi od povratnega ventila RVP 30. Akumulatorji shranjujejo tekočino pod tlakom za hitro sprostitev, ko je to potrebno. Protipovratni ventil vzdržuje tlak v akumulatorju tako, da preprečuje povratni tok tekočine v glavni sistem, ko tlak pade. To ohranja shranjeno energijo na voljo za naslednji delovni cikel.
Mobilni stroji, kot so bagri in nakladalniki, uporabljajo RVP 30 v svojih hidravličnih sistemih. Ti stroji delujejo v težkih pogojih z nenehnimi vibracijami in različnimi obremenitvami. Tesnilo kovina proti kovini povratnega ventila ohranja ničelno puščanje, tudi če se komponente med intenzivno uporabo segrejejo. Ta zanesljivost skrajša izpade za približno 20 do 30 odstotkov v primerjavi s sistemi, ki uporabljajo povratne ventile nižje kakovosti.
Proizvodne proizvodne linije vključujejo kontrolni ventil RVP 30 v stiskalnicah, strojih za brizganje in avtomatizirani opremi za sestavljanje. Hiter odzivni čas ventila in nizek padec tlaka omogočata, da ti sistemi delujejo gladko brez izgube energije. Ista načela veljajo za sisteme za krmiljenje naklona vetrnih turbin in pomorsko opremo, kjer zanesljivost ni ogrožena.
Značilnosti padca tlaka
Vsak ventil ustvari določen upor proti pretoku, kar se kaže kot padec tlaka. Kontrolni ventil RVP 30 minimizira to izgubo energije s svojo poenostavljeno notranjo zasnovo. Pri 100 litrih na minuto padec tlaka znaša približno 0,5 bara. Ta se poveča na približno 1,2 bara pri 200 litrih na minuto in doseže približno 4,8 bara pri največjem pretoku 600 litrov na minuto.
Te vrednosti padca tlaka so relativno nizke za povratni ventil te velikosti in zmogljivosti. Nižji padec tlaka pomeni manj izgubljene energije kot toplote in učinkovitejše delovanje sistema. Razmerje med pretokom in padcem tlaka ni linearno, pri čemer se padec tlaka zaradi turbulence in trenja hitreje povečuje pri višjih pretokih.
Načrtovalci sistemov lahko uporabijo te vrednosti padca tlaka za izračun skupnih izgub v sistemu in ustrezno velikost črpalk. Kontrolni ventil RVP 30 minimalno prispeva k splošni neučinkovitosti sistema, kar je pomembno pri optimizaciji porabe energije v velikih industrijskih obratih.
Primerjava RVP 30 z alternativami
Trg hidravličnih ventilov ponuja veliko možnosti protipovratnih ventilov. Kontrolni ventil RVP 30 tekmuje predvsem z zanesljivostjo in zmogljivostjo in ne s ceno. Bosch Rexroth proizvaja podobne ventile, ocenjene za primerljiv tlak in pretok, včasih z zmožnostmi elektronskega nadzora, ki pritegnejo avtomatizirane sisteme. Parker Hannifin ponuja povratne ventile, ki so nekoliko lažji in jih je lažje vključiti v kompaktne oblike.

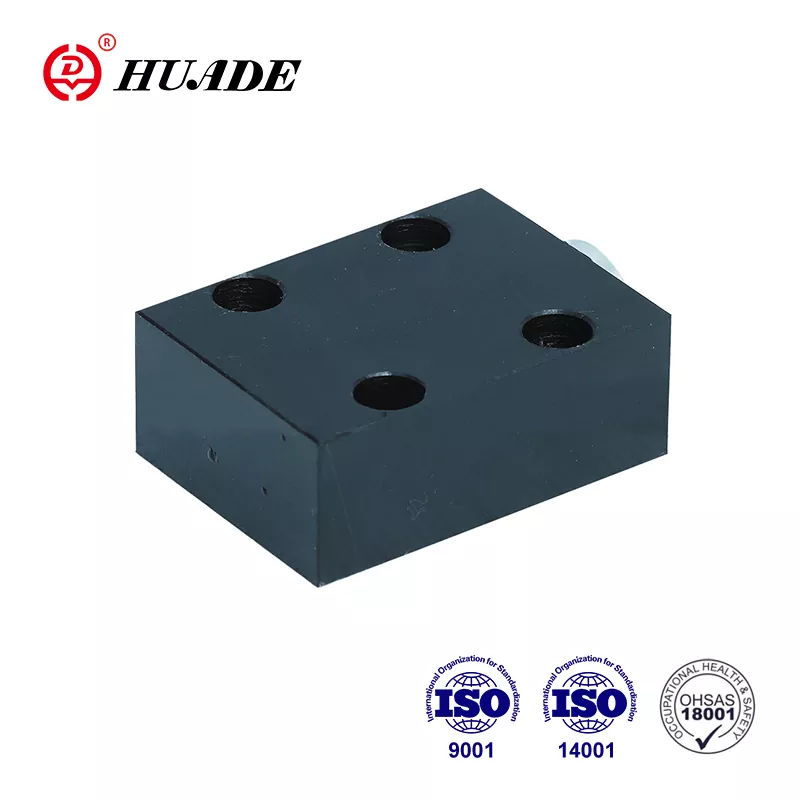

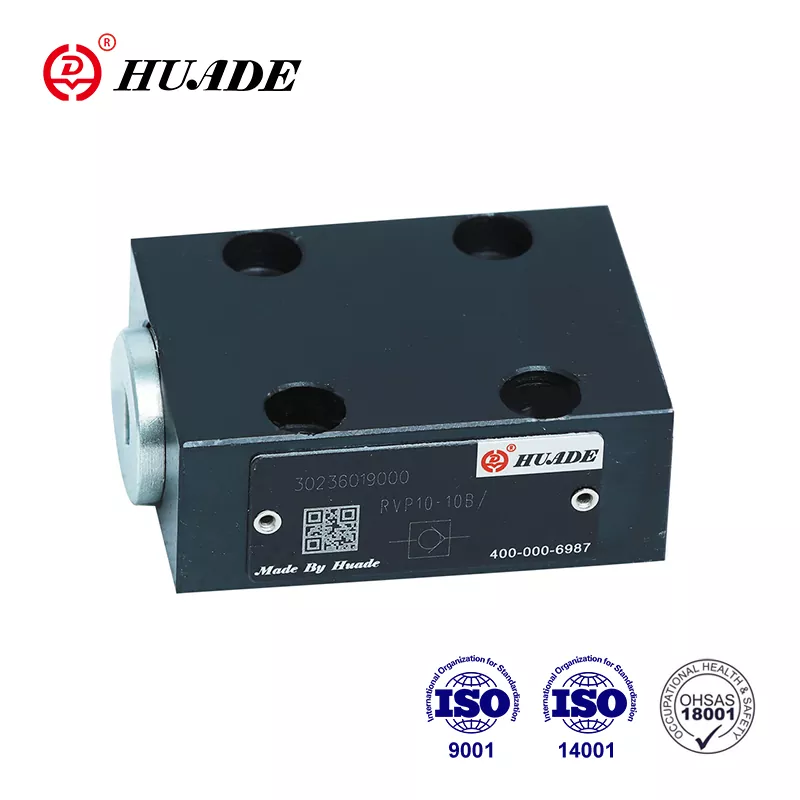

Kitajski proizvajalci, kot je Huade, proizvajajo povratne ventile, ki ustrezajo specifikacijam RVP 30, po cenah, ki so od 30 do 50 odstotkov nižje. Te alternative izpolnjujejo certifikacijske standarde ISO in dobro delujejo v aplikacijah, kjer so proračunske omejitve pomembnejše od dediščine blagovne znamke. Kompromis običajno vključuje manj celovito tehnično podporo in potencialno krajšo življenjsko dobo v ekstremnih pogojih.
Protipovratni ventili Eaton Vickers zagotavljajo dobro združljivost s standardnimi komponentami SAE in ohranjajo široko razpoložljivost prek distribucijskih omrežij. Kontrolni ventil RVP 30 se odlikuje po HYDAC-ovi inženirski natančnosti in 150-letnem izračunu srednjega časa do okvare. Ta projekcija dolgoživosti izhaja iz obsežnih testiranj in terenskih podatkov iz tisočih naprav.
Za aplikacije, ki zahtevajo absolutno zanesljivost, kot so naftne ploščadi na morju ali kritični proizvodni procesi, RVP 30 upravičuje svojo vrhunsko ceno. Za splošno industrijsko uporabo z rednim vzdrževanjem lahko cenejše alternative zagotovijo ustrezno zmogljivost.
Navodila za namestitev
Pravilna namestitev zagotavlja, da povratni ventil RVP 30 deluje, kot je načrtovano. Montažna površina mora biti ravna v območju 0,01 milimetra na 100 milimetrov in gladka do 0,8 mikrometra ali več. Te specifikacije preprečujejo puščanje okoli telesa ventila in zagotavljajo enakomerno porazdelitev obremenitve med pritrdilnimi vijaki.
Vrsta niti se mora ujemati s sistemskimi povezavami, bodisi NPTF, BSPP ali SAE. Uporaba napačnega standarda navoja lahko povzroči križni navoj ali nepravilno tesnjenje. Nanesite tesnilo za navoje, primerno za hidravlične sisteme, pri čemer se izogibajte izdelkom, ki lahko onesnažijo tekočino ali se razgradijo pod pritiskom.
Montažni vijaki morajo biti razreda 10.9 ali enakovredni in zategnjeni v križnem vzorcu do vrednosti navora, navedenih v priročniku za namestitev HYDAC. Neenakomerno zategovanje lahko deformira montažno površino in ustvari poti puščanja. Kontrolni ventil RVP 30 je mogoče namestiti v kateri koli smeri, saj za tesnjenje uporablja pritisk vzmeti namesto gravitacije.
Filtracija navzgor je ključnega pomena za dolgo življenjsko dobo ventila. Sistem mora filtrirati delce do velikosti 20 mikrometrov ali manj, da doseže stopnjo čistosti ISO 4406 21/19/16, določeno za RVP 30. Kontaminacija je glavni vzrok za okvaro povratnega ventila, saj delci preprečujejo pravilno tesnjenje lopute ali zarezujejo tesnilne površine.
Po namestitvi odzračite ves zrak iz sistema, preden uporabite polni tlak. Ujeti zrak lahko povzroči nepravilno delovanje ventila in čezmeren hrup. Preverite povratni ventil s pritiskanjem iz obeh smeri, da se prepričate, da se prosto odpira v smeri naprej in popolnoma tesni proti povratnemu toku.
Vzdrževanje in odpravljanje težav
Kontrolni ventil RVP 30 zahteva minimalno vzdrževanje, če deluje v skladu s specifikacijami. Intervali pregledov od 1000 do 2000 obratovalnih ur so značilni za industrijsko uporabo. Med pregledom preverite zunanje puščanje okoli telesa ventila in montažne površine. Vsako vidno puščanje kaže na obrabo tesnila ali nepravilno namestitev.
Občasno preizkušanje tlaka pokanja preveri, da vzmet ni oslabela ali da se loputa ni obrabila. Če se je tlak pokanja znatno povečal, lahko notranja kontaminacija preprečuje popolno odpiranje ventila. Če se je tlak razpok zmanjšal, lahko pride do utrujenosti vzmeti ali degradacije tesnila.
Najpogostejša težava s povratnim ventilom RVP 30 je zatikanje lopute, kjer se ventil ne odpre ali zapre pravilno. To je običajno posledica zadrževanja umazanije med loputo in sedežem. Izpiranje sistema s čisto hidravlično tekočino pogosto odpravi manjše zlepljanje. Huda kontaminacija zahteva razstavljanje in čiščenje ventila ali zamenjavo kompleta tesnil.
HYDAC ponuja komplete tesnil posebej za RVP 30, vključno z vsemi O-tesnili in rezervnimi obroči. Zamenjava tesnil običajno traja manj kot eno uro z osnovnim ročnim orodjem. Številka dela kompleta tesnil za tesnila FKM je SEAL KIT 30FKM. Za ohranitev delovanja ventila vedno uporabljajte originalne komplete tesnil HYDAC ali preverjene enakovredne.
Delovanje povratnega ventila RVP 30 zunaj njegovega temperaturnega območja lahko poškoduje tesnila in povzroči puščanje. Tesnila FKM so primerna za večino hidravličnih aplikacij mineralnega olja, vendar bodo za nezdružljive tekočine, kot so določena sintetična olja, morda potrebna NBR tesnila. Pred namestitvijo vedno preverite združljivost tekočine.
Kje kupiti kontrolni ventil RVP 30
Možnosti nakupa za kontrolni ventil RVP 30 vključujejo pooblaščene distributerje in spletne dobavitelje. Uradna spletna stran HYDAC omogoča neposredno naročanje za oznako modela RVP-30-01.X z dostavo v 2 do 4 tednih po vsem svetu. To zagotavlja pristne komponente s polno garancijo proizvajalca in dostop do tehnične podpore.
Industrijski dobavitelji, kot sta MROstop in Motion Industries, imajo na zalogi kontrolni ventil RVP 30 s ceno okoli 600 do 850 ameriških dolarjev za standardne konfiguracije. Ti distributerji pogosto vzdržujejo zaloge za takojšnjo odpremo, kar pomaga, ko so nadomestni ventili potrebni hitro, da zmanjšajo izpade.
Spletne tržnice, vključno z eBayem, navajajo nove ventile RVP 30 različnih prodajalcev. Cene se gibljejo od približno 593 do 857 dolarjev, odvisno od prodajalca in specifične konfiguracije modela. Programi za zaščito kupcev zmanjšajo tveganje pri nakupu prek teh kanalov, čeprav je preverjanje ugleda prodajalca še vedno pomembno.
Za stranke, ki razmišljajo o stroškovnih alternativah, Alibaba povezuje kupce s proizvajalci, kot je Huade, ki proizvajajo povratne ventile, združljive z RVP 30. Cene so običajno 30 do 50 odstotkov nižje od originalov HYDAC z najmanjšimi količinami naročila od 1 do 10 kosov. Standardni so dobavni roki od 1 do 2 tedna in enoletna garancija. Šifriranje plačil SSL ščiti transakcije.
Pri primerjavi virov upoštevajte skupne stroške, vključno s pošiljanjem, garancijskimi pogoji in razpoložljivostjo tehnične podpore. Kontrolni ventil RVP 30 iz pooblaščenih kanalov vključuje dokumentacijo, datoteke CAD za načrtovanje sistema in dostop do inženirjev HYDAC za vprašanja glede uporabe. Te storitve dodajo vrednost poleg same komponente.
Ekonomski vidiki
Kontrolni ventil RVP 30 predstavlja zmerno naložbo v celoten hidravlični sistem. Običajna cena od 500 do 800 evrov ga uvršča med premijske komponente v primerjavi z varčnimi alternativami. Ta strošek je upravičen z dolgo življenjsko dobo ventila in delovanjem brez puščanja, kar zmanjšuje odpadne tekočine in preprečuje kontaminacijo.
Donosnost naložbe izvira predvsem iz zmanjšanih izpadov in stroškov vzdrževanja. Sistemi, ki uporabljajo RVP 30, imajo manj nenačrtovanih zaustavitev zaradi okvare ventila. Tesnilo med kovino in kovino odpravlja postopno puščanje, ki lahko onesnaži sisteme in poškoduje spodnje komponente. V običajni življenjski dobi namestitve od 5 do 10 let ti prihranki pogosto presežejo začetno razliko v ceni v primerjavi s cenejšimi povratnimi ventili.
K ekonomski vrednosti prispeva tudi energetska učinkovitost. Značilnosti nizkega padca tlaka protipovratnega ventila RVP 30 pomenijo manjšo porabo moči črpalke pri potiskanju tekočine skozi ventil. V velikih sistemih, ki delujejo neprekinjeno, lahko ti prihranki energije znašajo na tisoče dolarjev letno.
Stroški vzdrževanja ostajajo nizki, ker RVP 30 uporablja standardne komplete tesnil in za servisiranje potrebuje le osnovna orodja. Nadomestni deli ostajajo na voljo pri HYDAC in distributerjih tudi za ventile, nameščene pred desetletji. Ta dolgoročna razpoložljivost delov ščiti naložbo v opremo in zmanjšuje tveganje zastarelosti.
Prihodnji trendi in digitalna integracija
Industrija hidravličnih komponent postopoma vključuje senzorje in digitalni nadzor. Medtem ko je trenutni povratni ventil RVP 30 povsem mehanska naprava, bodo prihodnje različice lahko vključevale tlačne senzorje ali monitorje pretoka, ki so vgrajeni v telo ventila. Ti dodatki bi omogočili predvideno vzdrževanje z zaznavanjem poslabšanja zmogljivosti, preden pride do popolne okvare.
Pobude industrije 4.0 spodbujajo večjo povezljivost med hidravličnimi komponentami in nadzornimi sistemi. Pametna različica RVP 30 bi lahko sporočila svoj status centralnemu sistemu za spremljanje in opozorila operaterje, ko je treba vzdrževati ali ko delovni pogoji presegajo projektne omejitve. Ta razvoj se ujema s širšim trendom k vzdrževanju, ki temelji na stanju, in ne na časovnih servisnih intervalih.
Kljub tem tehnološkim možnostim bo osnovna zasnova povratnega ventila RVP 30 verjetno ostala nespremenjena. Vzmetni loputni mehanizem se je izkazal v desetletjih uporabe v neštetih aplikacijah. Vse digitalne izboljšave bi dopolnile in ne nadomestile osnovne mehanske funkcije.
Pravilna izbira
Izbira povratnega ventila RVP 30 je odvisna od ujemanja zmogljivosti ventila s sistemskimi zahtevami. Za aplikacije, ki zahtevajo najvišje nazivne tlake do 350 barov in pretoke do 600 litrov na minuto, RVP 30 zagotavlja dokazano učinkovitost. Tesnilo brez puščanja je kritično v sistemih, kjer že majhne količine povratnega toka povzročajo težave.
Proračun je pomemben za vsak projekt. Kontrolni ventil RVP 30 stane več kot osnovne alternative, vendar manj kot elektronsko krmiljeni ventili s podobnimi specifikacijami. To ga umešča v sredino, kjer zmogljivost in zanesljivost upravičujeta vrhunsko ceno, ne da bi dosegel luksuzne ravni.
Tehnična podpora in razpoložljivost dokumentacije dajeta prednost RVP 30 za kompleksne sisteme, kjer se lahko pojavijo izzivi integracije. HYDAC nudi inženirsko pomoč in podrobne specifikacije, ki načrtovalcem sistemov pomagajo optimizirati izbiro komponent. Ta podpora se izkaže za dragoceno pri odpravljanju nepričakovanih težav ali premikanju meja zmogljivosti.
Kontrolni ventil RVP 30 si je prislužil svoj ugled z doslednim delovanjem v zahtevnih aplikacijah. Razumevanje njenih specifikacij, ustreznih postopkov namestitve in zahtev glede vzdrževanja pomaga uporabnikom, da iz te hidravlične komponente izkoristijo največjo vrednost. Ne glede na to, ali ščiti drage črpalke, vzdržuje tlak v akumulatorju ali krmili pretok v mobilni opremi, RVP 30 zagotavlja zanesljivo enosmerno kontrolo pretoka, ki zagotavlja nemoteno delovanje hidravličnih sistemov.
