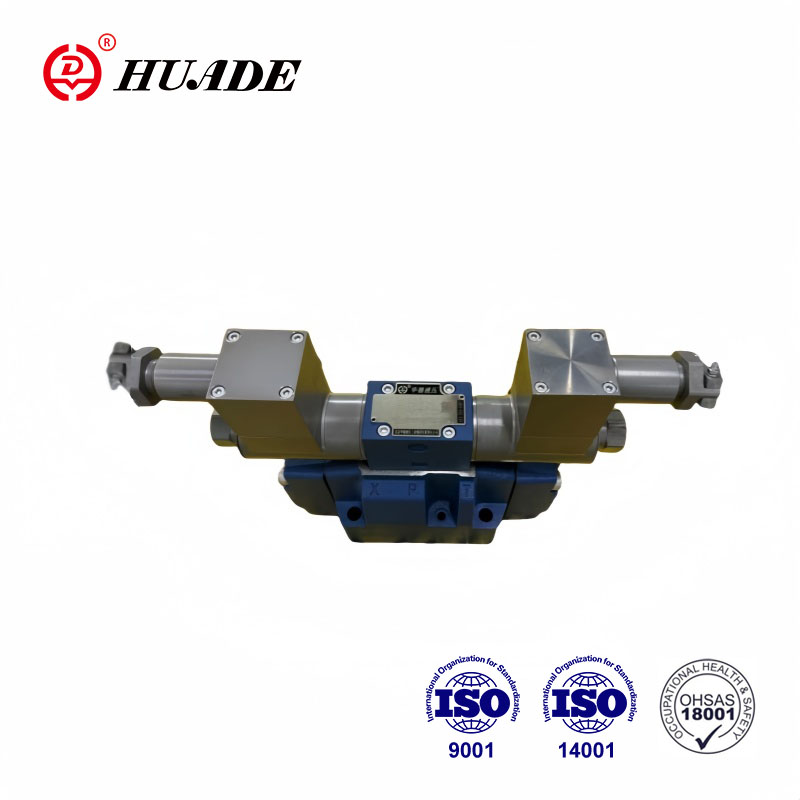

Eksplozijsko varni hidravlični ventili podjetja Huade imajo posebno zasnovo in tehnologijo izdelave z uporabo visokokakovostnih materialov, odpornih proti koroziji. Protieksplozijsko varni ventil serije WE10 se pogosto uporablja na mestih z nevarnostjo eksplozije, kot so rudarstvo, premogovništvo in kemična industrija. Huade je zanesljiva nacionalna znamka na Kitajskem. Tovarna ima napredno proizvodno tehnologijo in opremo za testiranje ter posveča veliko pozornost kakovosti izdelkov.
| Tehnični podatki | ||
| Fiksni položaj | Neobvezno | |
| Temperaturno območje okolja (℃) | -30 do +50 (NBR tesnilo) | |
| -20 do +50 (tesnilo FKM) | ||
| Teža | Enojni elektromagnet (kg) | 5.9 |
| Dvojni solenoidi (kg) | 8.9 | |
| Maks. delovni tlak | Vrata P, A, B (bar) | 350 |
| Vrata T (bar) | 210 | |
| ko delovni tlak preseže dovoljeno vrednost, morata simbola tuljave A in B ustvariti odprtino T za praznjenje | ||
| maks. pretok (L/min) | 120 | |
| Prečni prerez (preklop nevtralnega položaja) | Različica V (mm2) | 11(A/B →T);10,3(P →A/B) |
| Različica W (mm2) | 2,5 (A/B→T) | |
| Različica Q (mm2) | 5,5 (A/B →T) | |
| tekočina | Mineralno olje primerno za NBR in FKM tesnilo | |
| Fosfatni ester za FKM tesnilo | ||
| Temperaturno območje tekočine (℃) | -30 do +80 (NBR tesnilo) | |
| -20 do +80 (tesnilo FKM) | ||
| Območje viskoznosti mm2/s | 2,8 do 500 | |
| Stopnja kontaminacije | Najvišja dovoljena stopnja kontaminacije tekočine: razred 9. NAS 1638 ali 20/18/15, ISO4406 | |
| Električni podatki | ||
| Vrsta napetosti | DC | |
| Razpoložljiva napetost (V) | 12, 24, 36, 110 | |
| Toleranca napetosti (nazivna napetost) % | -15 do +10 | |
| Poraba energije (W) | 35 | |
| Delovni cikel | Neprekinjeno | |
| Preklopni čas V skladu z ISO 6403 | VKLOP (ms) | 45 do 60 |
| IZKLOP (ms) | 20 do 30 | |
| Preklopna frekvenca (krat/h) | Do 15000 | |
| Zaščitni razred po DIN 40050 | IP65 | |
| maks. temperatura tuljav (℃) | +150 | |
Lastnosti:
▶Neposredno upravljan protieksplozijsko odporen elektromagnetni drsni ventil za smer delovanja se uporablja kot standard
▶Tip DIN24 340 A na montažni površini ISO 4401
▶Mokri enosmerni elektromagnet protieksplozijske zaščite
▶90° vrtljiv elektromagnet protieksplozijske zaščite
▶Pri zamenjavi tuljave ni treba odpreti tlačno tesne komore
Uporaba:
Eksplozijsko varni ventil tipa WE je smerni ventil solenoida protieksplozijske zaščite, ki se uporablja za nadzor zagona, zaustavitve in smeri pretoka oljne tekočine.
Smerni regulacijski ventili so sestavljeni iz ohišja (1), enega ali dveh elektromagnetov (2), regulacijskega tuljave (3) in ene ali dveh povratnih vzmeti (4). V breznapetostnem stanju se krmilni tuljav (3) drži v nevtralnem ali začetnem položaju s pomočjo povratnih vzmeti (4) (razen impulznih tuljav). Krmilna tuljava (3) se aktivira preko solenoidov z mokrimi zatiči (2).
Za zagotovitev zadovoljivega delovanja je treba paziti, da je tlačna komora solenoida napolnjena z oljem.
Krmilni kolut (3) se premakne v pričakovani položaj s solenoidom (2) in potisno palico (5) in
to omogoča prost pretok od P do A in B do T ali P do B in A do T.
Ko je solenoid protieksplozijske zaščite (2) izklopljen, se element krmilnega ventila (3) potisne
v začetni položaj s ponastavitveno vzmetjo (4).
Struktura protieksplozijsko zaščitenega elektromagnetnega ventila WE10
Simboli
