Eksplozijski magnetni ventil z ročajem 4WEM10

Eksplozijski magnetni ventil z zasilnim ročajem 4WEM10 je industrijski ventil, posebej zasnovan za vnetljiva in eksplozivna okolja. Skupna napetost magnetnega ventila 4WEM10 je 24VDC ali 220VAC, tuljava, ki je odporna proti eksploziji, pa se mora ujemati z napajanjem na kraju samem. Ko samodejni nadzor ne uspe, lahko ročaj v sili hitro odreže ali odpre ventil, da prepreči puščanje ali eksplozijo.

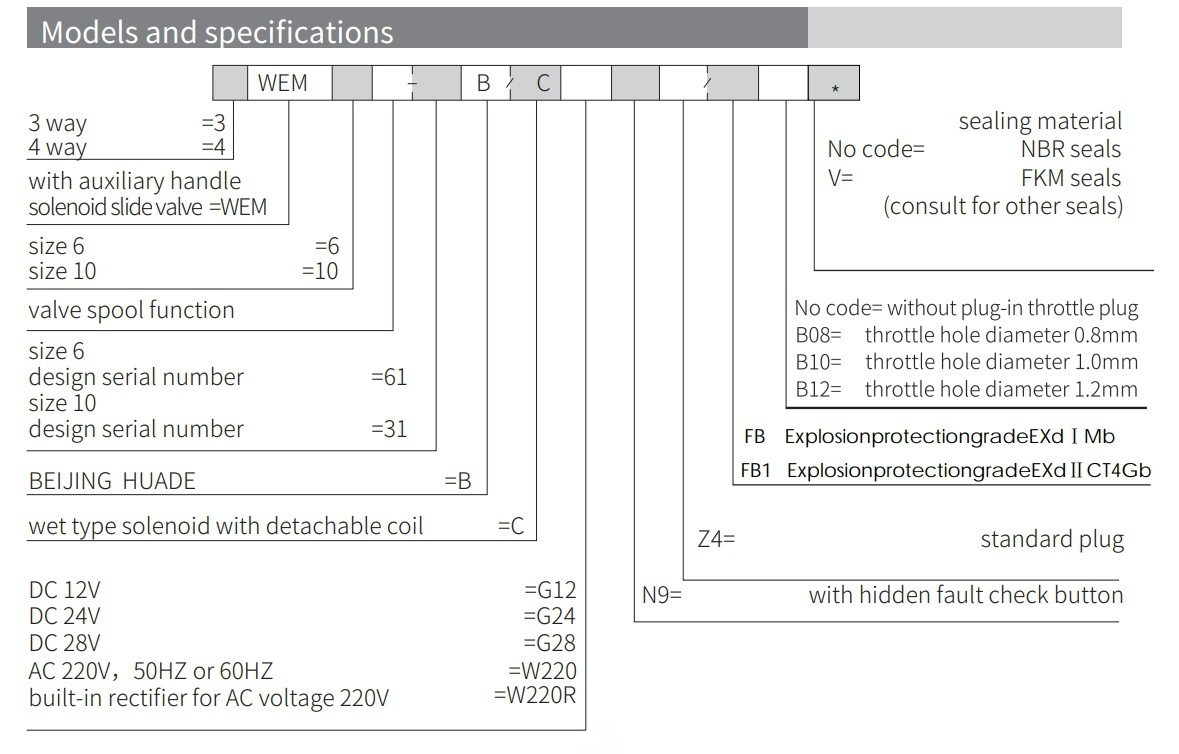

Parameter izdelka za elektromagnetni ventil, odporen na eksplozijo, z ročajem 4WEM10

Funkcija izdelka in uporaba elektromagnetnega ventila, odporen na eksplozijo, z ročajem 4WEM10

Značilnosti:

▶ Velikost 6 do 10

▶ Največji delovni tlak 350 barov

▶ Največji delovni pretok 120 l/min

▶ Odpiranje, zapiranje in smer toka, ki ga nadzirajo magnetni in ročni

▶ Mokro-pin magneten s snemljivo tuljavo

▶ Solenoid se lahko vrti 90 °

▶ Montaža podloge

Vloga:

Solenoidni usmerjevalni ventil z zasilnim ročajem 4WEM10 se pogosto uporablja v cevovodih rafinerij in kemičnih rastlin, distribucijskih postaj plina, uvozni in izvozni cevovodi skladiščnih rezervoarjev, sistemov za pridobivanje plina premoga in podzemni prezračevalni cevi.

Oddelek in simbol elektromagnetnega ventila, odporen na eksplozijo, z ročajem 4WEM10

Smerni ventil tipa WEMM je usmerjevalni ventil za tuljavo, ki ga upravlja magnetni in operativni ročaj. Nadzira odprtino, zapiranje in smer pretoka tekočega pretoka.

Eksplozijski elektromagnetni ventil z ročajem 4WEM10 je sestavljen predvsem iz telesa ventila (1), enega ali dveh magnetnih malenoidov (2), ventila (3), vzmet ponastavitve (4) in ročne krmilne naprave.

Delovanje solenoidov:

Kadar ni moči, je ventilska tuljava (3) v nevtralnem ali prvotnem položaju pod delovanjem povratne vzmeti. Ko sila magnetnega (2) deluje na ventilski tuljavi (3), se potisne iz preostalega položaja v končni položaj. Na ta način se tlačno olje izvaja od p do a in b do t ali od p do b in od a do T. Potem ko se malenoid (2) izklopi, povratna vzmet (4) vrne ventilsko tuljavo (3) v prvotni položaj.

Delovanje pomožnega ročaja:

Kadar magnetni ni energijo, lahko z upravljanjem pomožnega ročaja premaknemo ventilsko tuljavo (3). Pomožni ročaj (5) obrnite v desno, tako da operacijska sila prehaja skozi vrtečo se gred (6). Jedro krogličnega ventila (7) in vodilni rokav (8) delujeta na ventilski tuljavi (3), zaradi česar se premakne v levo. Ko pomožni ročaj (5). Ko se vrnete v ničelni položaj, se ventilska tuljava (3) vrne v prvotni položaj pod dejanjem povratne vzmeti (9).

Struktura Eksplozijski magnetni ventil z ročajem 4WEM10

Simboli Eksplozijski magnetni ventil z ročajem 4WEM10
