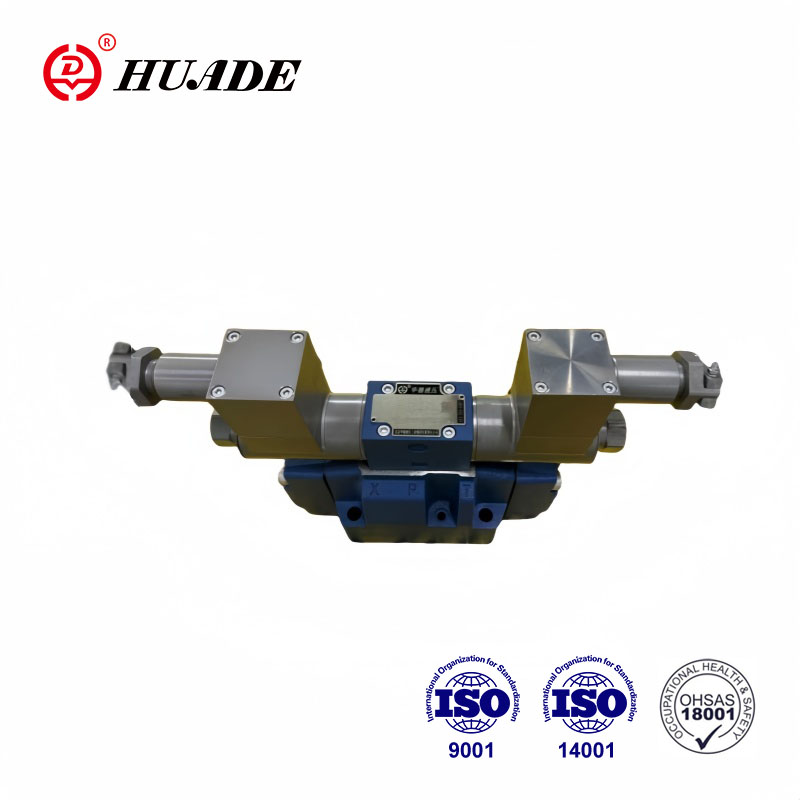

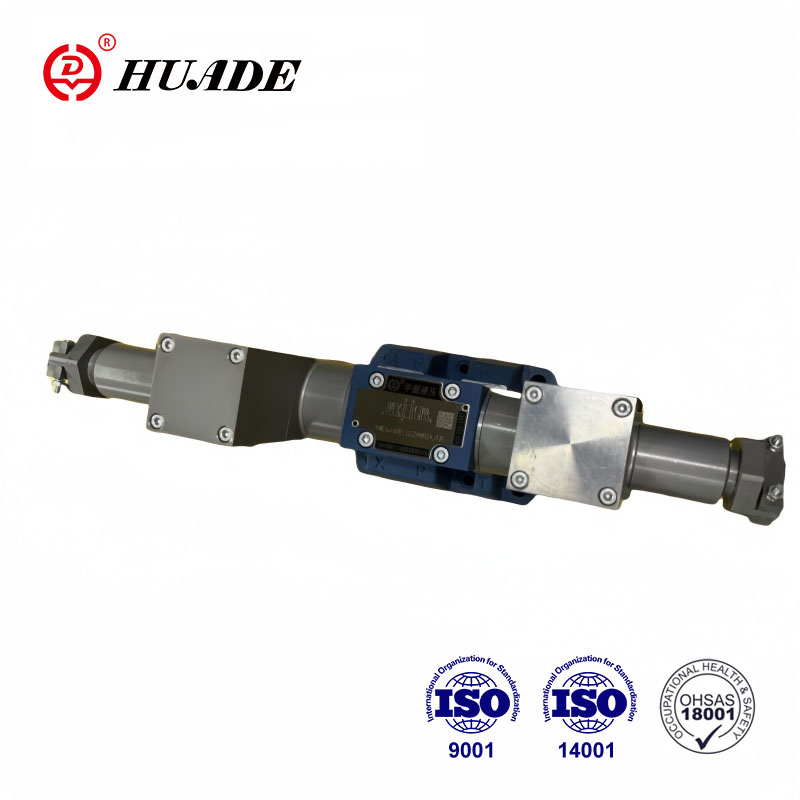

Eksplozijsko varen elektromagnetni smerni ventil je naprava, ki nadzoruje smer pretoka tekočine z elektromagnetno silo. Serija WE6, odporna proti eksplozijam, ima posebno zasnovo, odporno proti eksplozijam, ki zagotavlja, da ne povzroča isker ali visokih temperatur v vnetljivih in eksplozivnih okoljih, s čimer se izognete eksplozijam. Ta protieksplozijsko odporen elektromagnetni ventil se uporablja predvsem za krmiljenje smeri pretoka tekočin v hidravličnih ali pnevmatskih sistemih za izpolnjevanje potreb različnih delovnih pogojev.
|
Techničnih podatkov |
||
|
Fiksni položaj |
Neobvezno | |
| Temperaturno območje okolja (℃) | -30 do +50 (NBR tesnilo) | |
| -20 do +50 (tesnilo FKM) | ||
| Teža | Enojni elektromagnet (kg) | 2.6 |
| Dvojni solenoidi (kg) | 4.3 | |
| Maks. delovni tlak | Vrata P, A, B (bar) | 350 |
| Vrata T (bar) | 210 | |
| ko delovni tlak preseže dovoljeno vrednost, morata simbola tuljave A in B ustvariti odprtino T za praznjenje | ||
| maks. pretok (L/min) | 80 | |
| Prečni prerez (preklop nevtralnega položaja) | Različica Q (mm2) | Približno 6 % nazivne površine |
| Različica W (mm2) | Približno 3 % nazivne površine | |
| tekočina | Mineralno olje primerno za NBR in FKM tesnilo | |
| Fosfatni ester za FKM tesnilo | ||
| Temperaturno območje tekočine (℃) | -30 do +80 (NBR tesnilo) | |
| -20 do +80 (tesnilo FKM) | ||
| Območje viskoznosti mm2/s | 2,8 do 500 | |
| Stopnja kontaminacije | Najvišja dovoljena stopnja kontaminacije tekočine: razred 9. NAS 1638 ali 20/18/15, ISO4406 | |
| Električni podatki | ||
| Vrsta napetosti | DC | |
| Razpoložljiva napetost (V) | 12, 24, 36, 110 | |
| Dovoljena napetost (odklon) % | -15 do +10 | |
| Vhodna moč (W) | 30 | |
| Način delovanja solenoida | Neprekinjeno delo | |
| Preklopni čas V skladu z ISO 6403 | VKLOP (ms) | 25 do 45 |
| IZKLOP (ms) | 10 do 25 | |
| Preklopna frekvenca (krat/h) | Do 15000 | |
| maks. temperatura tuljav (℃) | +150 | |
Lastnosti:
▶Neposredno voden tip protieksplozijske zaščite se uporablja kot standardni tip
▶Tip DIN24 340 A na montažni površini ISO 4401
▶Mokri enosmerni elektromagnet protieksplozijske zaščite
▶90° vrtljiv elektromagnet protieksplozijske zaščite
▶Tlačno tesne komore ni treba odpreti, ko želite zamenjati tuljavo
Uporaba:
Eksplozijsko varni elektromagnetni smerni ventili se pogosto uporabljajo na področju petrokemičnih izdelkov. V petrokemični industriji se uporabljajo predvsem za nadzor smeri toka vnetljivih in eksplozivnih medijev, kot sta nafta in zemeljski plin.
Smerni krmilni ventil tipa WE je smerni ventil elektromagneta protieksplozijske zaščite, ki se uporablja za nadzor zagona, zaustavitve in smeri pretoka oljne tekočine.
Smerni regulacijski ventili so sestavljeni iz ohišja (1), enega ali dveh elektromagnetov (2), regulacijskega tuljava (3) in ene ali dveh povratnih vzmeti (4).
V breznapetostnem stanju se krmilni tuljav (3) drži v nevtralnem ali začetnem položaju s pomočjo povratnih vzmeti (4) (razen impulznih tuljav). Krmilna tuljava (3) se aktivira preko solenoidov z mokrimi zatiči (2).
Za zagotovitev zadovoljivega delovanja je treba paziti, da je tlačna komora solenoida napolnjena z oljem.
Krmilni kolut (3) se premakne v pričakovani položaj s solenoidom (2) in potisno palico (5), kar omogoča prost pretok od P do A in B do T ali P do B in A do T.
Ko je elektromagnet za protieksplozijsko zaščito (2) izklopljen, se element regulacijskega ventila (3) s povratno vzmetjo (4) potisne v začetni položaj.
Tip 4WE6...61B/O.. (omejeno na funkcije A, C in D).
Ta tip vsebuje 2 preklopna položaja in 2 smerna regulacijska ventila brez elektromagneta protieksplozijske zaščite mehanizma za lociranje.
Tip 4WE6...61B/0F... impulzni ventil (omejeno na funkcije A, C in D).
Vsebuje 2 preklopna položaja, 2 solenoida protieksplozijske zaščite in 1 smerni regulacijski ventil z mehanizmom za lociranje. 2 preklopna položaja sta pritrjena ločeno, zato ni potrebno nenehno elektrificirati solenoida protieksplozijske zaščite.
Dušilec kartuše
Dušilna loputa je potrebna, ker je lahko dejanski pretok med postopkom preklopa večji od mejnih vrednosti delovanja ventila. Ta dušilna loputa je vstavljena v kanal P smernega regulacijskega ventila.
Struktura protieksplozijsko zaščitenega elektromagnetnega ventila serije WE6
Simboli
