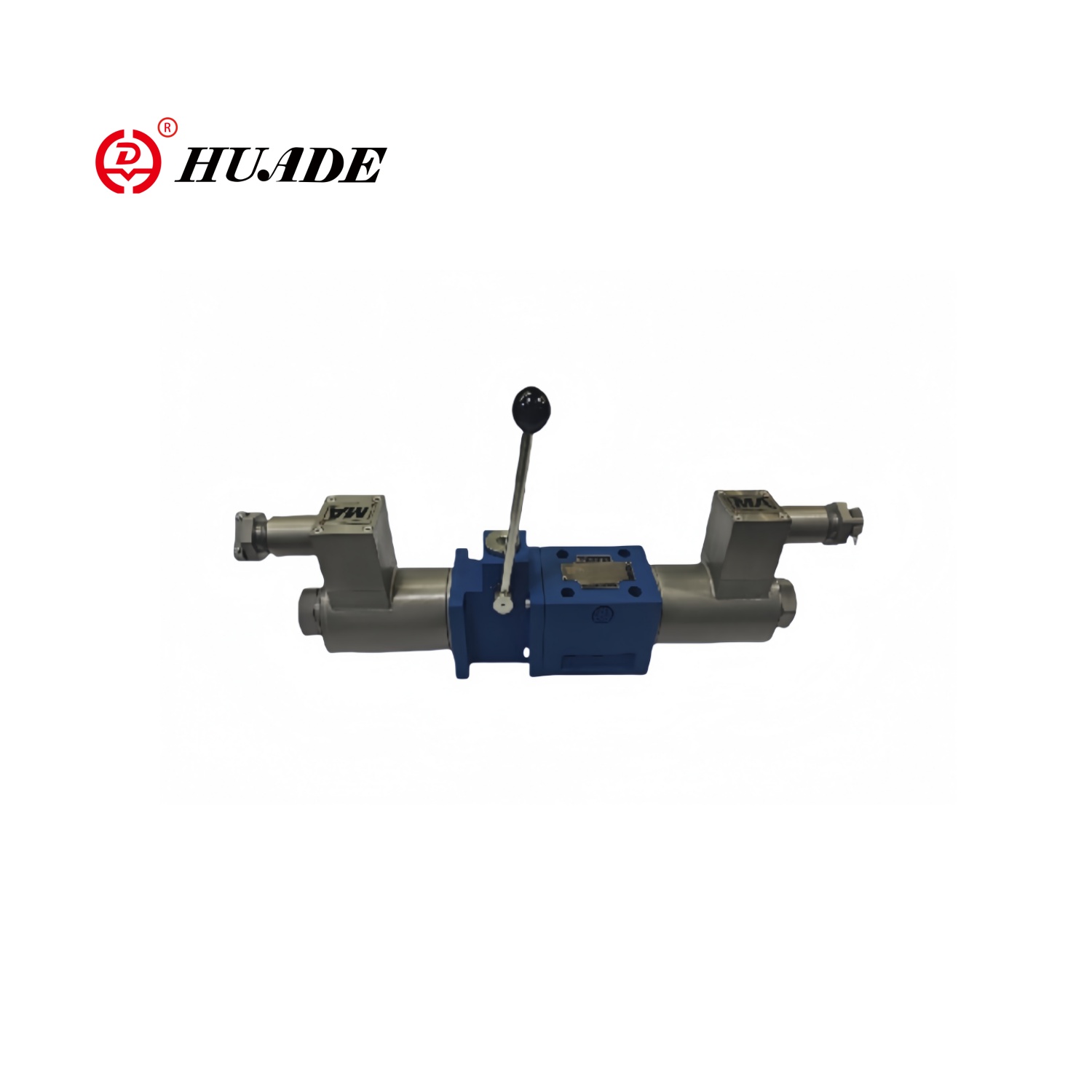

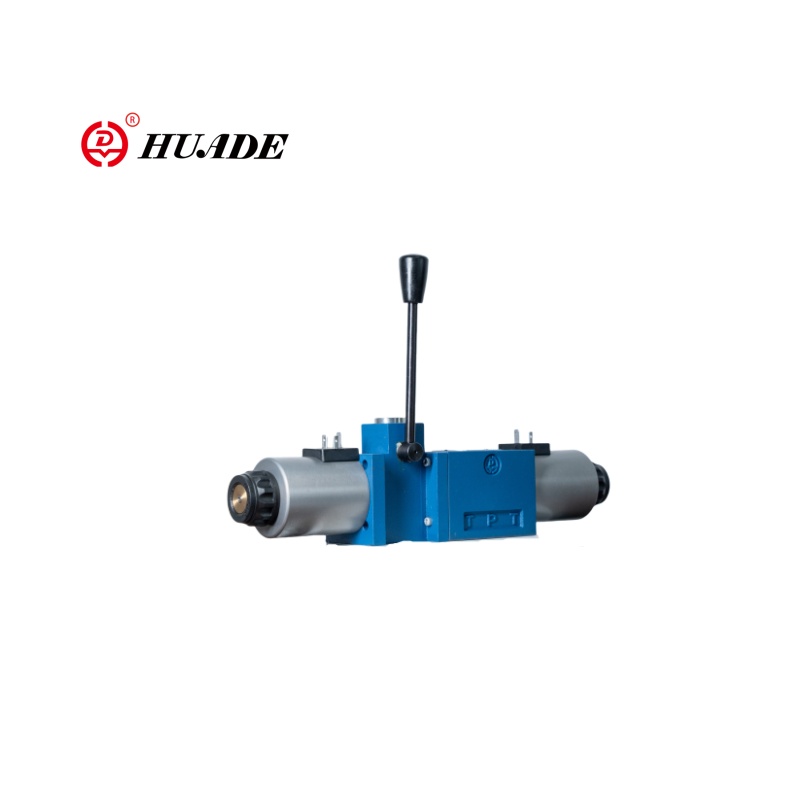

Eksplozijski magnetni ventil z ročajem 4wem6

Eksplozijski magnetni ventil z ročajem 4WEM6 je dvojni funkcijski regulacijski ventil z magnetoidnim nadzorom in ročnim delovanjem v sili. Eksplozijski magnetni ventil 4WEM6 se pogosto uporablja v industrijskih hidravličnih in pnevmatskih sistemih, ki zahtevajo zanesljivo usmerjeno nadzor in zasilno ravnanje z napaki.

Eksplozijski elektromagnetni ventil 4WEM6 z ročajem sprejema telo nerjavečega jekla ali bakrene zlitine, ki je odporen proti koroziji in visokotlačen. Če je v uporabi, v primeru izpada električne energije, okvare tuljave ali samodejna okvara sistema, lahko ventil neposredno mehansko upravlja ročaj, da se zagotovi varnost sistema.

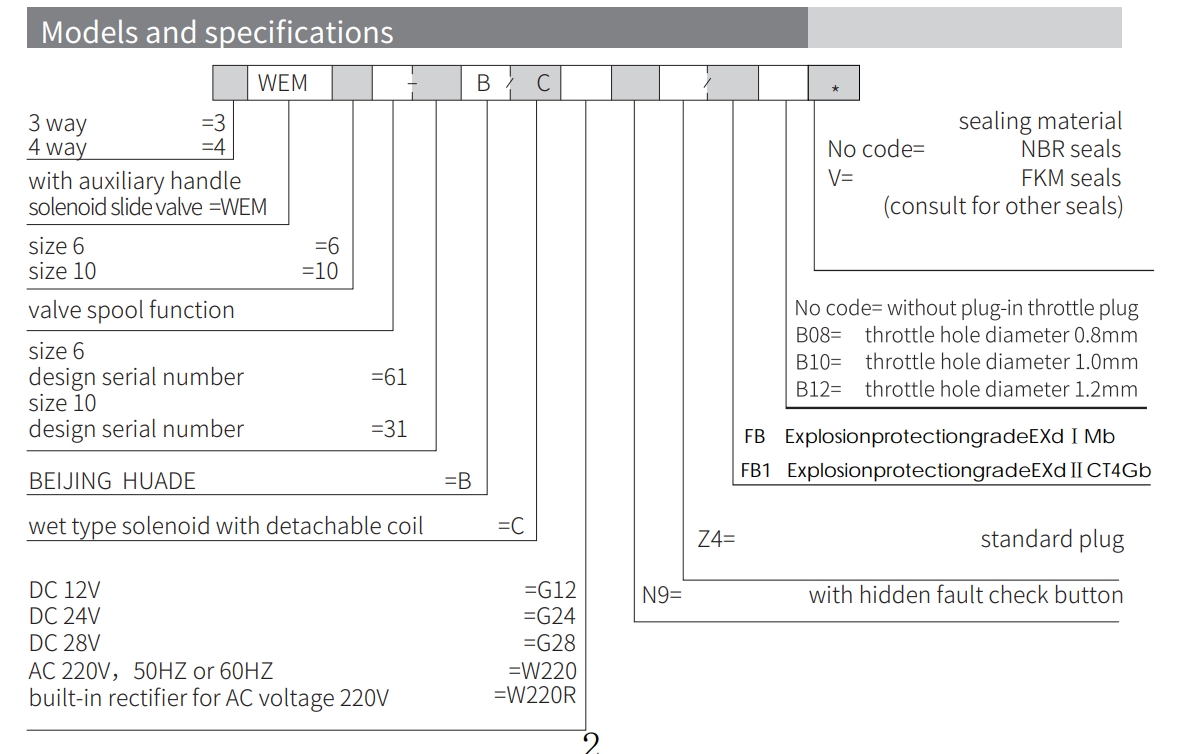

Parameter izdelka za elektromagnetni ventil, odporen na eksplozijo, z ročajem 4wem6

Značilnost izdelka in uporaba elektromagnetnega ventila, odporen na eksplozijo, z ročajem 4WEM6

Značilnosti:

▶ Odpiranje, zapiranje in smer toka, ki ga nadzirajo magnetni in ročni

▶ Mokro-pin magneten s snemljivo tuljavo

▶ Solenoid se lahko vrti 90 °

▶ Montaža podloge

Vloga:

4WEM6 Eksplozijski magnetni ventil z ročajem se pogosto uporablja v petrokemičnem, zemeljskem in gorivnem plinu, farmacevtskih in prevlekah, rudarskem in prahu, vojaškem in vesoljskem okolju.

Odsek in simbol elektromagnetnega ventila, odporen na eksplozijo, z ročajem 4wem6

Smerni ventil tipa WEMM je usmerjevalni ventil za tuljavo, ki ga upravlja magnetni in operativni ročaj. Nadzira odprtino, zapiranje in smer pretoka tekočega pretoka.

Sestavljen je predvsem iz telesa ventila (1), enega ali dveh magnetnikov (2), ventila (3), vzmet ponastavitve (4) in ročne krmilne naprave.

Delovanje solenoidov:

Kadar ni moči, je ventilska tuljava (3) v nevtralnem ali prvotnem položaju pod delovanjem povratne vzmeti. Ko sila magnetnega (2) deluje na ventilski tuljavi (3), se potisne iz preostalega položaja v končni položaj. Na ta način se tlačno olje izvaja od p do a in b do t ali od p do b in od a do T. Potem ko se malenoid (2) izklopi, povratna vzmet (4) vrne ventilsko tuljavo (3) v prvotni položaj.

Delovanje pomožnega ročaja:

Kadar magnetni ni energijo, lahko z upravljanjem pomožnega ročaja premaknemo ventilsko tuljavo (3). Pomožni ročaj (5) obrnite v desno, tako da operacijska sila prehaja skozi vrtečo se gred (6). Jedro krogličnega ventila (7) in vodilni rokav (8) delujeta na ventilski tuljavi (3), zaradi česar se premakne v levo. Ko pomožni ročaj (5). Ko se vrnete v ničelni položaj, se ventilska tuljava (3) vrne v prvotni položaj pod dejanjem povratne vzmeti (9).

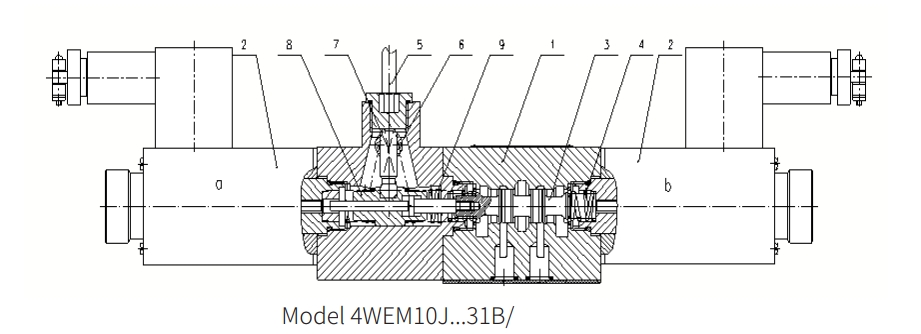

Struktura Eksplozijski magnetni ventil z ročajem 4wem6

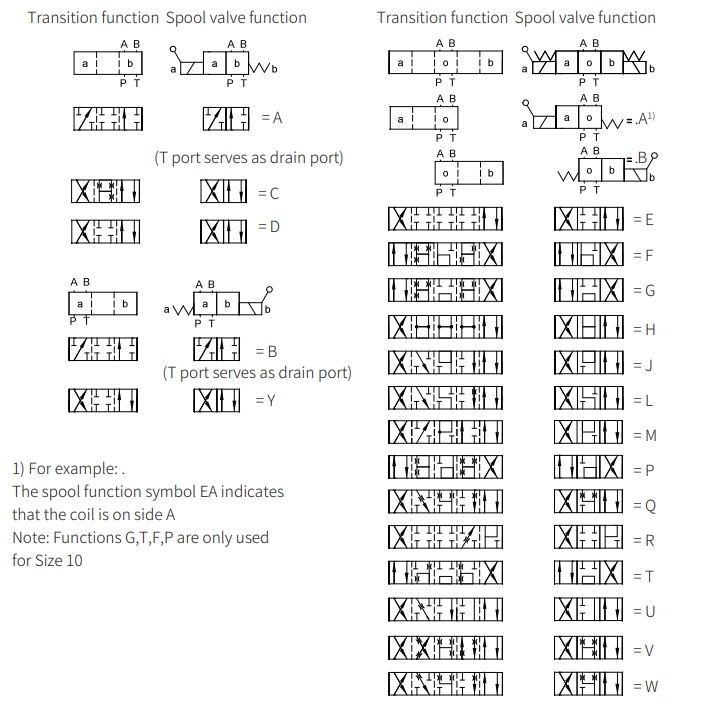

Simboli Eksplozijski magnetni ventil z ročajem 4wem6
