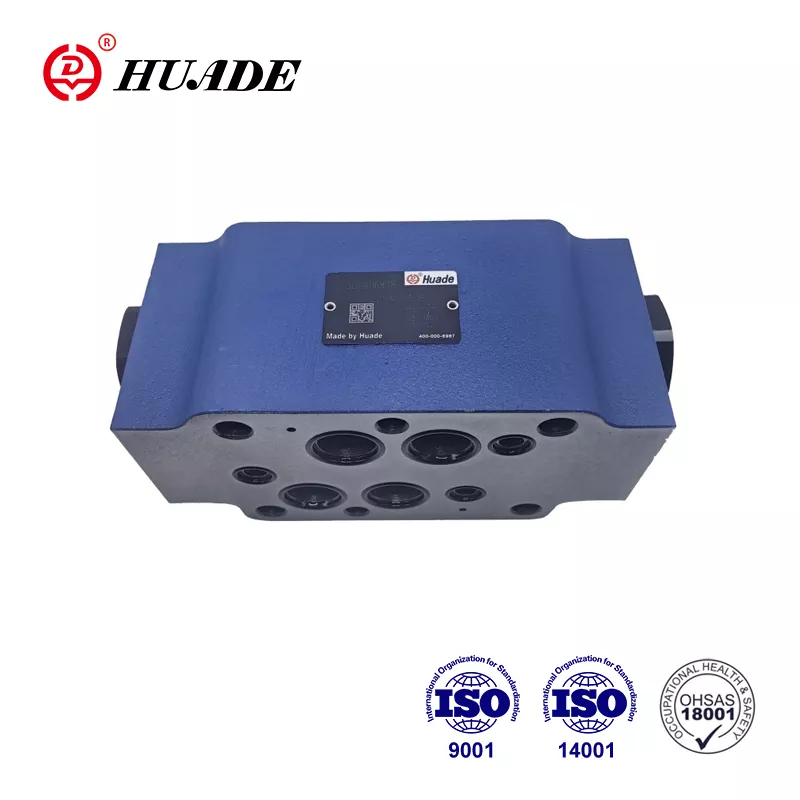

Kadar hidravlični sistemi potrebujejo zanesljiv nadzor pretoka brez puščanja, sendvič plošča povratnega ventila Z2S 22 izstopa kot preizkušena rešitev. Ta komponenta Bosch Rexroth že leta podpira industrijsko opremo in razumevanje njenega delovanja vam lahko pomaga pri sprejemanju boljših odločitev za vašo hidravlično nastavitev.
Po čem je Z2S 22 drugačen
Sendvič plošča protipovratnega ventila Z2S 22 deluje kot pilotno vodeni povratni ventil, zasnovan za sisteme velikosti NG25. Za razliko od osnovnih vzmetnih povratnih ventilov uporablja ta sendvič plošča dvostopenjsko zasnovo, ki zagotavlja boljši nadzor pri sproščanju tlaka. Ventil omogoča prost pretok v eni smeri, medtem ko blokira povratni tok, in ga je mogoče odpreti z blokirane strani, ko se na priključek X uporabi krmilni tlak.
Zasnova sendvič plošče pomeni, da jo lahko postavite navpično med druge hidravlične komponente. To prihrani prostor v natrpanih strojnih inštalacijah. Z2S 22 sledi vzorcem vrat ISO 4401-08-08-0-05, zaradi česar je združljiv s standardnimi hidravličnimi razdelilniki, ki se uporabljajo v različnih vrstah opreme.
Kar ločuje ta protipovratni ventil, je funkcija predodpiranja v večini različic. Ko se pilotni ventil odpre, se tlak sprosti postopoma prek dušilnega sistema namesto naenkrat. To preprečuje udarne valove in hrup, ki poškodujejo tesnila in povzročajo glavobole pri vzdrževanju hidravličnih sistemov.
Tehnične specifikacije, ki so pomembne
Sendvič plošča povratnega ventila Z2S 22 zdrži največji delovni tlak do 315 barov in pretok do 450 litrov na minuto. Te številke izhajajo iz testov z uporabo mineralnega olja HLP46 pri 40 stopinjah Celzija. Telo ventila tehta med 12 in 13 kilogrami, z dimenzijami 212 mm dolžine, 117 mm širine in 100 mm višine.
Možnosti tlaka razpok segajo od 3 barov do 10 barov, označenih s kodami od 1 do 4 v številki dela. Višji tlak razpok pomeni močnejše povratno blokiranje, vendar je za odpiranje potreben večji pritisk pilota. Ventil deluje pri temperaturah hidravličnega olja od negativnih 30 do pozitivnih 80 stopinj Celzija pri uporabi NBR tesnil, kar pokriva večino industrijskih okolij.
Povezave vrat vključujejo položaje P, A, B, T, X in Y. Vrata A in B se povežeta z aktuatorji, medtem ko vrata X prejemajo krmilni pritisk za sprostitev funkcije preverjanja. Namestitev zahteva šest vijakov M12, pritrjenih na 70 Nm, hrapavost montažne površine pa mora biti Rz 4 ali večja, da se prepreči puščanje.
Sendvič plošča protipovratnega ventila Z2S 22 ohranja ničelno puščanje v smeri blokiranja med normalnim delovanjem. To je pomembno za aplikacije, kot je držanje navpičnih valjev v položaju čez noč ali med vzdrževalnimi postanki. Tudi po mesecih izpadov mora ventil ohraniti svoje tesnjenje brez odnašanja.
Kako Z2S 22 dejansko deluje
Pretok se prosto giblje od A1 do A2 ali B1 do B2 skozi ventil, ko tlak potiska v odprto smer. Preprost ventil z loputo se odpre pod tlakom pretoka in ustvari minimalen upor. Krivulje padca tlaka kažejo skoraj linearno obnašanje, kar pomeni, da se pretok predvidljivo povečuje z naraščanjem tlaka.
V obratni smeri se loputni ventil trdno prilega ohišju ventila in ustvarja blokirno tesnilo. Ventil uporablja obliko krogličnega sedeža s površino A2 in loputo s površino A1. Ko krmilni tlak vstopi skozi odprtino X, deluje na krmilno območje tuljave A3. Razmerje površin med A3 in A2 je približno 1 proti 12,5, kar pomeni, da potrebujete razmeroma nizek krmilni tlak, da odprete glavni ventil.
Mehanizem za predodpiranje začne delovati, preden doseže polni pilotni tlak. Ko se krmilni kolut začne premikati, se pojavi majhna odprtina, ki omogoča postopno izenačevanje tlaka. Ta oblazinjena odprtina preprečuje nenaden padec tlaka, ki povzroči učinke vodnega udara v hidravličnih ceveh. Dušenje ščiti tesnila črpalke, cevne priključke in tesnila droga valja pred udarnimi obremenitvami.
Posebne različice spremenijo to osnovno operacijo. Različica SO40 doda zunanja vrata G1/4 za pilotni nadzor, kar je uporabno, ko potrebujete daljinsko upravljanje ventila. Različica SO60 odzračuje krmilno tuljavo do vrat T, kar izboljša natančnost sprostitve v določenih zasnovah vezja.
Kje povratni ventil Z2S 22 najbolje deluje
Sistemi industrijske avtomatizacije v veliki meri uporabljajo sendvič ploščo protipovratnega ventila Z2S 22. Stroji za brizganje se zanašajo na te ventile, da držijo kalupne plošče pri miru med cikli hlajenja. Zavorne stiskalnice jih uporabljajo za vzdrževanje položaja bata, ko se hidravlične črpalke izklopijo med operacijami upogibanja. Robotske roke potrebujejo ventil, da preprečijo odnašanje obremenitve med držanjem položaja.
Oprema za ravnanje z materialom, kot so viličarji in škarjasta dvigala, ima koristi od zasnove brez puščanja. Standardni vzmetni protipovratni ventil lahko omogoči dovolj pronicanja, da se platforma čez ure počasi spusti. Sendvič plošča Z2S 22 odpravi to težavo, saj ohranja položaj za nedoločen čas brez delovanja črpalke.
Sistemi za krmiljenje nagiba vetrnih turbin delujejo v zahtevnih pogojih s temperaturnimi nihanji in tveganjem kontaminacije. Sendvič plošča protipovratnega ventila obvladuje ta okolja, če je povezana z ustreznim filtriranjem. Aplikacije v energetskem sektorju zahtevajo zanesljivost, saj lahko okvara ventila med delovanjem turbine poškoduje drage menjalnike.
Kompaktna sendvič zasnova je najpomembnejša pri mobilni opremi, kjer je prostor zelo pomemben. Bagri, žerjavi in kmetijski stroji imajo več funkcij na omejenih območjih. Zlaganje povratnega ventila Z2S 22 med smerne ventile in druge sendvič plošče zmanjša velikost razdelilnika v primerjavi s tradicionalnimi povratnimi ventili, nameščenimi na cevi.
Primerjava možnosti ventilov
Standardni povratni ventili z vzmetjo stanejo manj kot Z2S 22, običajno se gibljejo od 200 do 500 dolarjev. Delujejo dobro za preproste aplikacije, vendar nimajo nadzora pilota in pogosto kažejo manjše puščanje. Odzivna hitrost je počasnejša, ker se mora vzmet stisniti, preden začne teči.
Protipovratni ventili z dvojno ploščo obvladujejo večje pretoke, ki včasih presegajo 500 litrov na minuto. Tehtajo manj kot sendvič plošče in dobro delujejo v nizkotlačnih cevovodih pod 250 bari. Vendar pa lahko disk ventili ostanejo zaprti, če med diskom in sedežem pride umazanija. Odpornost proti koroziji je tudi manjša pri standardnih izvedbah.
Sendvič plošča povratnega ventila Z2S 22 običajno stane med 1000 in 1500 dolarjev, odvisno od konfiguracije in dobavitelja. Ta višja cena odraža zmogljivost pilotnega delovanja, zasnovo brez puščanja in prednosti integracije. Stroški vzdrževanja so lahko nižji v življenjski dobi ventila, ker sendvič zasnova ščiti notranje komponente pred zunanjimi poškodbami.
Primerjave zmogljivosti kažejo, da Z2S 22 vzdržuje stalen pretok do 450 litrov na minuto pri 315 barih, medtem ko številni vzmetni pregledi začnejo kazati povečanje padca tlaka nad 300 litrov na minuto. Pilotno upravljana zasnova se tudi hitreje odziva na krmilne signale kot vzmetne vrste, ker se med odpiranjem ne bori proti sili vzmeti.
Zahteve za namestitev, ki jih morate poznati
Montirajte sendvič ploščo protipovratnega ventila Z2S 22 v kateri koli smeri, čeprav je najpogostejše navpično zlaganje. Pred montažo temeljito očistite obe nasprotni površini. Kakršna koli umazanija, robovi ali staro tesnilo lahko ustvarijo poti puščanja, ki ogrožajo zasnovo brez puščanja.
Pred namestitvijo ventila na vsako odprtino namestite priložene tesnilne obroče. Tesnila se nahajajo v utorih, strojno izdelanih na sprednji strani sendvič plošče. Prepričajte se, da so tesnila pravilno nameščena in da niso zvita, kar lahko povzroči ekstruzijo pod pritiskom.
Vzorci vijakov uporabljajo šest vijakov z glavo M12 v standardnem vzorcu ISO. Privijte vijake v obliki zvezde z navorom 70 Nm. Prekomerno zategovanje lahko popači ohišje ventila in povzroči zvijanje notranjih delov. Nezategnjenost omogoča zunanje puščanje in potencialno izgubo tlaka.
Za različice SO40 z zunanjimi krmilnimi odprtinami priključite nastavke G1/4 na vir krmilnega tlaka. Prepričajte se, da krmilni tlak presega tlak pokanja za vsaj 50 odstotkov, da zagotovite popolno odprtje. Nezadosten krmilni tlak povzroči delno odpiranje in omejen pretok.
Pred zagonom preverite čistost sistema. Sendvič plošča protipovratnega ventila Z2S 22 zahteva hidravlično olje, ki ustreza kodi čistoče ISO 4406 20/18/15 ali boljše. To pomeni manj kot 5000 delcev, večjih od 4 mikronov na mililiter tekočine. Kontaminacija povzroči 80 odstotkov okvar ventilov glede na industrijske podatke o vzdrževanju.
Vzdrževanje in odpravljanje težav
Redne menjave filtrov ščitijo sendvič ploščo povratnega ventila pred poškodbami zaradi kontaminacije. Filtre menjajte v intervalih, ki so priporočeni za vaš tip hidravličnega olja. Mineralna olja, kot je HLP46, delujejo dlje med menjavami kot biorazgradljive tekočine, ki bodo morda potrebovale dvakrat pogostejše servisiranje.
Preglejte ventil med izklopi zaradi vzdrževanja sistema. Poiščite zunanje pronicanje olja okoli ploskev sendvič plošče, kar kaže na obrabo tesnila ali ohlapnost pritrdilnega vijaka. Notranje puščanje se kaže kot premikanje aktuatorja skozi čas, čeprav je to redko pri pravilni namestitvi.
Če pride do težav z zanašanjem ventila, najprej preverite krmilni tlak. Nezadosten krmilni tlak morda ne bo popolnoma odprl ventila, kar bo povzročilo omejen pretok in nepopolno sprostitev položaja. Izmerite dejanski tlak na priključku X pod pogoji obremenitve, ne samo statičnega tlaka.
Hrup ali udarci med odpiranjem ventila kažejo na manjkajoče ali poškodovane komponente pred odpiranjem. Nekateri starejši modeli Z2S 22 nimajo te funkcije in naknadna vgradnja na različico SO55 odpravi težavo. Nenadni padci tlaka povzročijo udarce, ki sčasoma poškodujejo tesnila in povezave v celotnem sistemu.
Neuspešno odpiranje je običajno posledica kontaminacije, ki blokira krmilni kolut pilota. Izpiranje sistema in namestitev ustrezne filtracije odpravita večino primerov. Vztrajne težave lahko zahtevajo razstavljanje ventila in pregled sedeža krogle in površin lopute za zareze ali vdelane delce.
Sendvič plošče rezervnega povratnega ventila hranite v suhih prostorih, stran od ekstremnih temperatur. Na vratih imejte zaščitne pokrovčke, da preprečite kontaminacijo med shranjevanjem. Nadomestna tesnila iz zaloge za NBR ali FKM, odvisno od vaših sistemskih zahtev, saj lahko do poslabšanja tesnila zaradi staranja police pride v več letih.
Podrobnosti o naročanju in številki dela
Sendvič plošča povratnega ventila Z2S 22 uporablja strukturiran sistem številk delov. Začnite z Z2S 22, nato dodajte oznako kanala. Črtica pomeni dvojni kanal za strani A in B. Sama črka A ali B določa enokanalno delovanje samo na tej strani.
Sledi koda tlaka razpok od 1 do 4, kar predstavlja 3, 5, 7,5 ali 10 barov. Višja števila zagotavljajo močnejšo blokado vzvratne vožnje, vendar potrebujejo večji pritisk pilota. Nato se v vseh standardnih modelih pojavi 5X, ki mu sledijo neobvezne kode površinske obdelave, kot je J50 za pasivacijo.
Posebne različice dodajo kode, kot je SO40 za zunanja krmilna vrata ali SO60 za odzračevanje od tuljave do rezervoarja. Črka V na koncu označuje FKM tesnila namesto standardnega NBR za združljivost z visoko temperaturo ali agresivno tekočino. Celoten primer se lahko glasi Z2S 22 A 2 5X V SO40.
Montažne komplete s tesnili in tesnili naročite posebej. V katalogu Bosch Rexroth preverite združljive komplete, ki ustrezajo vaši različici ventila. Uporaba napačnih tesnilnih materialov povzroči hitro okvaro, zlasti pri ognjevarni hidravliki ali biološko razgradljivih oljih.
Iskanje zanesljivih dobaviteljev
Bosch Rexroth prodaja neposredno prek svoje spletne trgovine in regionalnih distributerjev. Uradni kanali zagotavljajo originalne dele in ustrezno tehnično podporo. Podatkovne liste prenesite z njihove strani s številko dokumenta R900432915.
BuyRexroth deluje kot glavni distributer s spletnim naročanjem in takojšnjim pošiljanjem običajnih konfiguracij. Njihova cena se giblje okoli 1426 dolarjev za standardne sendvič plošče z povratnim ventilom Z2S 22 z običajno dostavo v enem do treh delovnih dneh.
Sekundarni trgi na eBayu ponujajo rabljene in odvečne ventile od 500 do 1000 dolarjev. Nakup rabljenega je smiseln za nadomestne dele v starejši opremi, vendar pazljivo preglejte glede poškodb ali obrabe. Manjkajoči ali poškodovani pečati morda niso vidni na fotografijah.
Industrijski dobavitelji, kot sta Hydraulics Online in Pha-Auto, nudijo Z2S 22 skupaj s celotnimi hidravličnimi sistemi. Zagotavljajo lokalno tehnično podporo in lahko pomagajo pri vprašanjih glede namestitve. Kupci na veliko se lahko pogajajo o boljših cenah prek neposrednega stika z regionalnimi predstavniki Bosch Rexroth.
Kitajski proizvajalci ponujajo alternative po nižjih cenah prek platform, kot je Made-in-China. Čeprav lahko delujejo pri manj kritičnih aplikacijah, se kakovost in zmogljivost razlikujejo od originalnih izdelkov Bosch Rexroth. Pričakujte razlike v nazivnih tlakih, materialih tesnil in tolerancah dimenzij.
Premisleki glede združljivosti tekočin
Mineralna hidravlična olja, kot sta HL in HLP, odlično delujejo s standardnimi NBR tesnili v sendvič plošči povratnega ventila Z2S 22. Ta ostajajo najpogostejše tekočine v industrijski hidravliki zaradi njihove stabilne učinkovitosti in razumne cene.
Ognjevarne tekočine zahtevajo posebno pozornost. Vrste HFDU in HFDR omejujejo največji tlak na 210 barov namesto standardne nazivne vrednosti 315 barov. Delovne temperature teh tekočin ne smejo preseči 60 stopinj Celzija. Življenjska doba se lahko zmanjša za 30 do 100 odstotkov v primerjavi z delovanjem z mineralnim oljem.
Biorazgradljiva hidravlika, kot sta HETG in HEES, deluje z Z2S 22, vendar potrebuje pogostejše vzdrževalne intervale. Te tekočine lažje absorbirajo vlago in se hitreje razgradijo kot mineralna olja. Pogosteje menjajte filtre in pozorno spremljajte čistočo sistema.
Sintetične tekočine pogosto zahtevajo FKM tesnila namesto standardnega NBR. Oznaka V v številki dela določa ta tesnilni material. Preverite tabele združljivosti, preden izberete ventil za sisteme sintetičnih ali eksotičnih tekočin. Uporaba napačnih tesnilnih materialov povzroči hitro nabrekanje ali strjevanje, kar vodi do puščanja ali vezave.
Vodno-glikolne tekočine lahko delujejo glede na specifično formulacijo. Pred naročilom se posvetujte s tehnično podporo Bosch Rexroth glede specifikacij svoje tekočine. Nekatere tekočine na vodni osnovi napadajo standardne tesnilne materiale ali razjedajo notranje komponente.
Učinkovitost v različnih okoljih
Ekstremne temperature vplivajo na delovanje sendvič plošče povratnega ventila Z2S 22. Hladni zagoni pod minus 20 stopinj zahtevajo NBR tesnila, medtem ko FKM prenese višje temperature do 80 stopinj okolja. Viskoznost tekočine se spreminja s temperaturo, kar vpliva na značilnosti pretoka in odzivni čas.
Umazana okolja zahtevajo odlično filtracijo. Gradbena in rudarska oprema se sooča s stalno kontaminacijo s prahom, vodo in naplavinami. Namestitev filtra, ki ustreza standardu ISO 4406 20/18/15, prepreči večino težav z onesnaženjem, vendar bo v ekstremnih razmerah morda potrebna še bolj fina filtracija.
Aplikacije z visokimi vibracijami imajo koristi od načina pritrditve na sendvič ploščo. Protipovratni ventili z navojem se lahko zaradi vibracij sčasoma zrahljajo, medtem ko sendvič plošče z vijaki ostanejo varne. Uporabite spojino za varovanje navojev na pritrdilnih vijakih v okoljih z močnimi vibracijami.
Obalna in morska okolja so hidravlične komponente izpostavljene slanemu zraku in vlagi. Izbirna pasivna obdelava J50 zagotavlja boljšo odpornost proti koroziji za zunanjost telesa ventila. Notranje komponente ostanejo zaščitene s hidravličnim oljem, vendar onesnaženje z vlago postane večja skrb v bližini vode.
Nadmorska višina vpliva na hidravlično zmogljivost prek razmerij med tlakom in temperaturo. Za opremo na visoki nadmorski višini bodo morda potrebne drugačne nastavitve tlaka razpok, ker se atmosferski tlak razlikuje. Za instalacije nad 2000 metrov se posvetujte s hidravličnimi inženirji.
Prihodnji razvoj tehnologije hidravličnih ventilov
Integracija elektronskega nadzora predstavlja naslednji korak za komponente, kot je sendvič plošča protipovratnega ventila Z2S 22. Senzorji, vgrajeni v sendvič plošče, bi lahko poročali o dejanskih pretokih, padcih tlaka in pogojih notranje obrabe. Predvideno vzdrževanje postane možno, ko sistemi zaznajo poslabšanje zmogljivosti, preden pride do okvare.
Izboljšani tesnilni materiali še naprej napredujejo. Nove polimerne spojine ponujajo boljšo kemično odpornost in daljšo življenjsko dobo v širšem temperaturnem območju. Ti materiali so na začetku dražji, vendar zmanjšajo čas izpadov vzdrževanja in pogostost zamenjave.
Aditivna proizvodnja lahko spremeni način proizvodnje hidravličnih komponent. 3D-natisnjena telesa ventilov bi lahko optimizirala notranje pretočne poti, ki presegajo tisto, kar omogoča obdelava. Kompleksne notranje geometrije lahko izboljšajo zmogljivost, hkrati pa zmanjšajo težo in porabo materiala.
Pametni hidravlični sistemi bodo samodejno prilagodili parametre ventila glede na pogoje delovanja. Protipovratni ventil lahko spreminja svoj tlak pokanja, da ustreza zahtevam obremenitve, s čimer se izboljša energetska učinkovitost. Pilotni tlaki se lahko modulirajo za optimalne hitrosti odpiranja pri različnih pogojih pretoka.
Sendvič plošča povratnega ventila Z2S 22 predstavlja zrelo tehnologijo, ki zanesljivo izpolnjuje trenutne industrijske potrebe. Medtem ko bodo izboljšave prišle postopoma, bodo osnovna načela zasnove krmilno vodenih povratnih ventilov verjetno ostala pomembna še vrsto let v hidravličnih aplikacijah po vsem svetu.
