Če delate s hidravličnimi sistemi, ste verjetno že slišali za smerni regulacijski ventil Rexroth 4WE 6 J. Ta ventil je ena najbolj zanesljivih komponent v industrijski hidravliki in razumevanje njegovega delovanja vam lahko pomaga pri sprejemanju boljših odločitev za vašo opremo.
4WE 6 J izdeluje Bosch Rexroth, podjetje, znano po kakovostnih hidravličnih delih. Ta poseben ventil nadzoruje smer pretoka tekočine v hidravličnih sistemih. Zamislite si ga kot krmilnika prometa za hidravlično olje, ki ga usmerja, kamor mora iti, da stroji pravilno delujejo.
Zakaj je 4WE 6 J poseben
Smerni regulacijski ventil 4WE 6 J za Rexroth izstopa zaradi svoje zasnove. To je elektromagnetni ventil, kar pomeni, da uporablja elektromagnete za preklapljanje položajev. Ko ventilu pošljete električni signal, ta premakne notranje dele, ki spremenijo smer, kjer teče olje.
Ta ventil ima konfiguracijo 4/3. "4" pomeni, da ima štiri priključke, kjer se povezujejo hidravlični vodi. "3" pomeni, da ima tri položaje, v katere se lahko premakne. V osrednjem položaju so vsa vrata zaprta. To je pomembno za varnost, ker ko ventilu ne povemo, kaj naj naredi, blokira ves pretok in ohranja vse zaklenjeno na mestu.
Ventil uporablja vzmeti za samodejno vrnitev v ta srednji položaj. Ko izklopite električni signal, vzmeti potisnejo notranji kolut nazaj na sredino. Ta zasnova, osredotočena na vzmet, je zanesljiva in je bila več let preizkušena na tisočih strojih.
Kako deluje "J" Spool
Črka "J" v imenu vam pove o vrsti tuljave znotraj ventila. Različne črke pomenijo različne vzorce pretoka, tuljava J pa ima poseben namen. V osrednjem položaju so vsa štiri vrata blokirana. Nič ne teče noter ali ven. To se imenuje konfiguracija zaprtega središča.
Ko napajate en solenoid, se ventil premakne, da poveže tlak z enim delovnim priključkom, medtem ko blokira druge. Preklopite na drugi solenoid in obrnite povezave. To vam omogoča natančen nadzor nad tem, v katero smer se premika vaš hidravlični cilinder ali motor.
Zasnova smernega regulacijskega ventila 4WE 6 J za Rexroth je zaradi zaprtega središča popolna za stroje, ki morajo obdržati položaj, ko so ustavljeni. Strojna orodja, stroji za brizganje in stiskalnice imajo koristi od te funkcije. Ko je ventil v nevtralnem položaju, vaš aktuator ostane točno tam, kjer je, brez odnašanja.
Tehnične specifikacije, ki bi jih morali poznati
4WE 6 J uporablja standardni montažni vzorec NG6, imenovan tudi CETOP 03. Ta standardizacija pomeni, da ga lahko po potrebi zamenjate z drugimi ventili NG6. Montažne luknje so natančno razporejene s štirimi navoji M5 v posebnem vzorcu, ki ustreza industrijskim standardom.
Ta ventil prenese do 350 barov tlaka na glavnih odprtinah. Največji pretok je 80 litrov na minuto pri uporabi enosmernih solenoidov. Ventil deluje s hidravličnim oljem, ki ima viskoznost med 10 in 500 mm²/s in lahko deluje pri temperaturah od -20°C do +80°C.
Odzivni čas je pomemben pri hidravličnih sistemih. 4WE 6 J preklopi položaj v približno 20 do 70 milisekundah, ko ga vklopite, in v 10 do 60 milisekundah, ko ga izklopite. Ta hiter odziv pomaga strojem delovati gladko brez zamud.
Solenoidi so na voljo v različnih napetostnih različicah. Pogoste izbire vključujejo 24 V DC, ki je najbolj priljubljen v industrijskih okoljih. Dobite lahko tudi različice z 12 V DC, 110 V AC ali 230 V AC. Različice z enosmernim tokom porabijo približno 30 vatov energije in lahko delujejo neprekinjeno brez pregrevanja.
Kje se ti ventili uporabljajo
Proizvodni obrati uporabljajo smerni regulacijski ventil 4WE 6 J za Rexroth v številnih aplikacijah. V strojnicah ti ventili nadzorujejo gibanje rezalnih orodij in držal obdelovancev. Funkcija zaprtega središča preprečuje neželeno gibanje, ko stroj miruje, kar izboljša varnost in natančnost.
Stroji za brizganje se zanašajo na te ventile za nadzor odpiranja in zapiranja kalupa. Hitra hitrost preklapljanja pomaga ohranjati proizvodne stopnje, zanesljivo centriranje pa zagotavlja dosledno kakovost delov. Nekateri stroji za vlivanje izvedejo več tisoč ciklov na dan, 4WE 6 J pa zmore do 15.000 ciklov na uro.
Stroji za stiskanje uporabljajo te ventile za nadzor gibanja batov. Sposobnost zadrževanja pritiska, ko je centriran, je bistvena za postopke oblikovanja, kjer je treba obdelovanec med obdelavo trdno držati. Visokotlačna ocena ventila 350 barov zagotavlja veliko zmogljivosti za zahtevne aplikacije.
Avtomatizirane proizvodne linije imajo pogosto več ventilov 4WE 6 J, ki delujejo skupaj. Vsak ventil krmili drug valj ali motor in vsi se usklajujejo za premikanje izdelkov skozi različne postaje. Standardizirana montaža olajša namestitev in vzdrževanje celotnega sistema.
Branje številke modela
Rexroth uporablja podroben sistem kodiranja za svoje ventile. Tipična polna številka modela je lahko 4WE 6 J6X/EG24N9K4. Vsak del te kode vam pove nekaj specifičnega o ventilu.
"4WE" na začetku vam pove, da gre za štiripotni elektromagnetni smerni ventil. "6" pomeni, da je velikost NG6. "J" je vrsta tuljave, o kateri smo razpravljali prej. "6X" se nanaša na serijo komponent, ki se nanaša na značilnosti delovanja.
Za poševnico "E" pomeni, da ima solenoide z mokrimi zatiči, ki sedijo v hidravličnem olju. "G24" pomeni, da uporablja 24 V DC napajanje. "N" vam pove o materialih tesnil, pri čemer je N standardna NBR gumijasta tesnila. Razdelek "9K4" vključuje dodatne možnosti, kot so funkcije ročne preglasitve in vrste priključkov.
Razumevanje tega kodiranja pomaga pri naročanju nadomestnih ventilov ali primerjavi različnih modelov. Smerni regulacijski ventil 4WE 6 J za Rexroth ima lahko številne različice glede na vaše specifične potrebe, številka modela pa zajema vse te podrobnosti.
Pogoste težave in rešitve
Kot vsaka mehanska komponenta lahko tudi pri teh ventilih sčasoma pride do težav. Najpogostejša težava je zlepljanje, kjer se tuljava ne premika gladko znotraj telesa ventila. To se ponavadi zgodi zaradi kontaminacije hidravličnega olja.
Notranja zračnost v 4WE 6 J je zelo majhna, med 3 in 13 mikrometri. To je manjše od človeškega lasu. Ko delci umazanije pridejo v olje, se lahko zagozdijo v teh tesnih prostorih in preprečijo premikanje tuljave. Temu rečemo blokada mulja in lahko poškoduje ventil, če ga ne obravnavamo.
Ohranjanje čistega hidravličnega olja prepreči večino težav. Uporabljajte filtre, ki izpolnjujejo standarde čistoče ISO 4406 20/18/15 ali boljše. Redno menjajte filtre in bodite pozorni na znake onesnaženja, kot je motno olje ali nenavaden hrup iz sistema.
Izgorelost tuljave je še ena težava, ki se lahko pojavi. Če se tuljava zatakne in se ne more premakniti, elektromagnet črpa več toka, ko ga poskuša potisniti. Ta dodatni tok ustvarja toploto, ki lahko poškoduje navitja tuljave. AC različice ventila so bolj dovzetne za to težavo kot različice DC.
Preverjanje električnega napajanja pomaga preprečiti težave s tuljavo. Poskrbite, da vaša napetost ostane znotraj 10 % nazivne napetosti. Priključki morajo biti čisti in tesni, z ustreznim tesnjenjem proti vlagi. Ventil uporablja konektorje z oceno IP65 ali IP67, odvisno od različice, zato ta tesnila pravilno vzdržujte.
Notranje puščanje se povečuje s staranjem ventilov. To je običajna obraba, vendar čezmerno puščanje vpliva na delovanje sistema. Če opazite počasnejše hitrosti aktuatorja ali zmanjšano zadrževalno silo, je lahko vzrok notranje puščanje. Testiranje padca tlaka na ventilu lahko pomaga diagnosticirati to težavo.
Nasveti za vzdrževanje
Z rednim vzdrževanjem vaš potni regulacijski ventil 4WE 6 J za Rexroth zanesljivo deluje. Sam ventil ne potrebuje veliko pozornosti, ampak hidravlični sistem okoli njega. Upoštevanje nekaj preprostih praks znatno podaljša življenjsko dobo ventila.
Kakovost olja je najpomembnejša. Sledite načelu "čisto, hladno in suho". Čisto olje preprečuje kontaminacijo. Hladno olje zmanjša obrabo in podaljša življenjsko dobo komponent. Suho olje preprečuje korozijo in ohranja primerno viskoznost. Občasno preizkusite olje in ga zamenjajte v skladu s priporočili proizvajalca.
Pomaga tudi nadzor temperature. Ventil lahko deluje do 80 °C, vendar je za dolgo življenjsko dobo boljši hladnejši obrat. Če je vaš sistem vroč, razmislite o dodajanju izmenjevalnika toplote. Elektromagnetne tuljave lahko dosežejo 150 °C na svoji površini, vendar hladnejše delovanje zmanjša električni stres.
Številni ventili 4WE 6 J vključujejo možnosti ročnega preklopa. Ti vam omogočajo ročno premikanje ventila, ko je stroj izklopljen ali med odpravljanjem težav. Ko uporabljate ročno preglasitev, vzdržujte tlak v sistemu pod 50 barov, da preprečite pretirano silo. Nikoli ne pritiskajte obeh ročnih preglasitev hkrati.
Montažni položaj ne omejuje veliko ventila. Namestite ga lahko v kateri koli smeri, čeprav je vodoravna montaža pogosto najboljša za odvajanje toplote. Prepričajte se, da je okoli solenoidov dovolj prostora za kroženje hladilnega zraka.
Alternative in združljivost

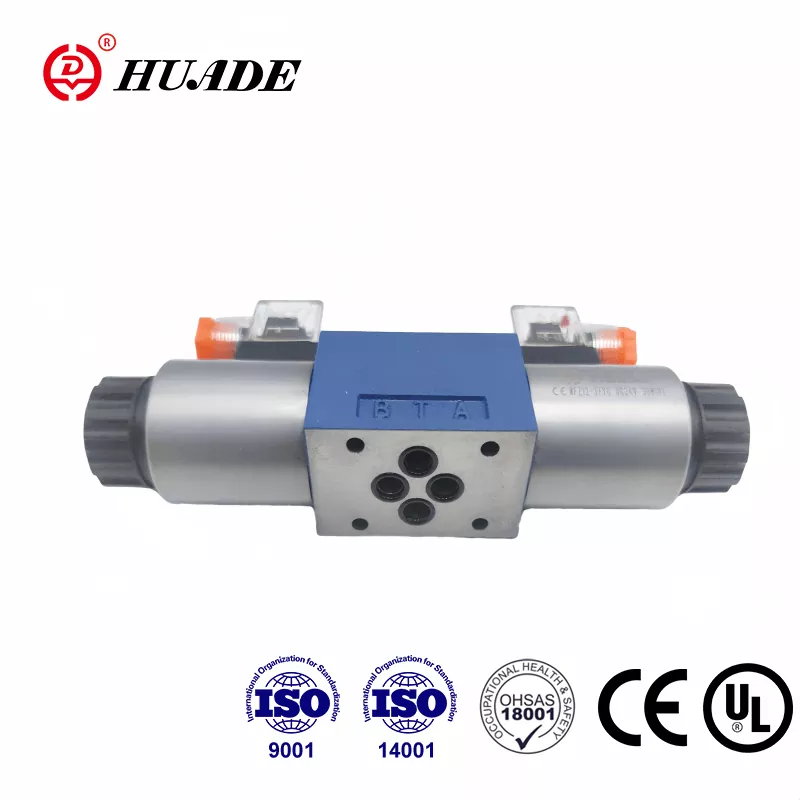

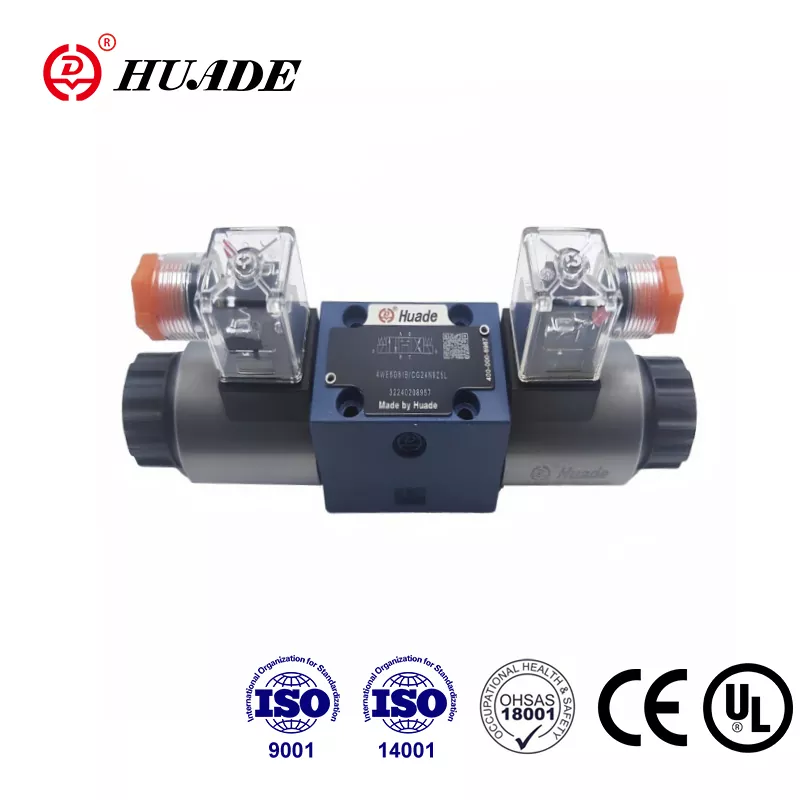

Medtem ko Rexroth izdeluje kakovostne ventile, drugi proizvajalci ponujajo združljive alternative. Razumevanje vaših možnosti pomaga pri pridobivanju virov in upravljanju stroškov. Vsak ventil z vgradnim vzorcem NG6 se lahko fizično prilega tam, kjer je nameščen 4WE 6 J.
Yuken izdeluje DSG-01-3C3, ki zagotavlja podobno funkcionalnost z zaprto sredinsko tuljavo. Parker ponuja serijo D1VW s primerljivimi pretoki. Eaton Vickers ima model DG4V-3-6C. Te alternative običajno stanejo od 20 do 30 % manj kot originalni deli Rexroth.
Ko razmišljate o alternativah, natančno uskladite nazivne tlake, zmogljivost pretoka in električne specifikacije. Niso vsi ventili NG6 enaki. Nekateri imajo lahko drugačne odzivne čase ali preklopne značilnosti, ki vplivajo na vašo aplikacijo.
Smerni regulacijski ventil 4WE 6 J za Rexroth ima dokazane rezultate s srednjim časom med napakami, merjenim v letih. Nekatere alternativne znamke morda ne ustrezajo tej zanesljivosti. Za kritične aplikacije so dodatni stroški originalnih delov Rexroth pogosto smiselni.
Storitve obnove ponujajo še eno možnost. Več podjetij je specializiranih za obnovo hidravličnih ventilov. Razstavijo, očistijo, zamenjajo obrabljene dele in testirajo ventil, da je kot nov. Obnovljeni ventili stanejo manj kot novi in lahko dobro delujejo pri manj zahtevnih aplikacijah.
Kje kupiti
Iskanje dobavitelja za 4WE 6 J ne bi smelo biti težko. Bosch Rexroth ima uradno spletno trgovino na [store.boschrexroth.com](http://store.boschrexroth.com/), kjer lahko neposredno naročite. To zagotavlja originalne dele in ustrezno garancijsko kritje.
Industrijski distributerji zalagajo te ventile regionalno. Podjetja, kot so Motion Industries, Applied Industrial Technologies in drugi strokovnjaki za hidravliko, imajo izdelke Rexroth. Sodelovanje z lokalnim distributerjem vam zagotavlja tehnično podporo in hitrejšo dostavo za nujne potrebe.
Spletne tržnice, kot je eBay, imajo nove in rabljene ventile. Cene novih enot se običajno gibljejo od 300 do 500 USD, odvisno od specifičnega modela in možnosti. Rabljeni ventili se prodajajo za 100 do 250 USD, čeprav zamenjate garancijsko kritje za nižje stroške.
Azijski dobavitelji na platformah, kot sta Shopee ali Alibaba, ponujajo združljive različice po nižjih cenah, včasih okoli 150 USD. Kakovost se razlikuje glede na te vire, zato skrbno raziščite prodajalca, če se odločite za to pot. Za kritične aplikacije se držite znanih dobaviteljev.
Ob naročilu imejte pripravljeno celotno številko modela. Smerni regulacijski ventil 4WE 6 J za Rexroth je na voljo v številnih konfiguracijah in napačna napetost ali tip konektorja povzroča težave. Pred nakupom še enkrat preverite električne specifikacije in podrobnosti o namestitvi.
Premisleki glede namestitve
Pravilna namestitev 4WE 6 J zagotavlja dobro delovanje in dolgo življenjsko dobo. Začnite s čisto montažno površino. Ventil tesni proti tej površini in morebitne praske ali umazanija lahko povzročijo puščanje. Uporabite ustrezen navor vijakov na pritrdilnih vijakih, da preprečite deformacijo ohišja ventila.
Povezave vrat morajo biti čiste in ustrezne velikosti. Ventil uporablja standardne velikosti priključkov NG6 in vaši hidravlični vodi se morajo ujemati. Uporaba premajhnih cevi omejuje pretok in povečuje padec tlaka. Prevelike črte zapravljajo prostor, vendar ne škodijo zmogljivosti.
Pri priključitvi električne energije upoštevajte shemo ožičenja za vaš model. Solenoidi se običajno povežejo s krmilnikom ali stikalom, ki zagotavlja ustrezno napetost. Nekateri modeli vključujejo indikatorske lučke, ki kažejo, kateri solenoid je pod napetostjo, kar pomaga pri odpravljanju težav.
Razmislite o dodajanju merilnikov tlaka na ključnih točkah v vašem sistemu. Spremljanje tlaka na odprtinah ventilov pomaga diagnosticirati težave in optimizirati delovanje. Tlačna stikala lahko zagotovijo varnostne zapore za preprečevanje delovanja zunaj varnih parametrov.
Delo z različnimi tekočinami
Večina hidravličnih sistemov uporablja mineralno olje in 4WE 6 J odlično deluje s temi tekočinami. Standardna NBR tesnila delujejo z olji na osnovi nafte v širokem temperaturnem območju. To pokriva večino industrijskih aplikacij.
Nekateri sistemi zahtevajo okolju prijazne tekočine, kot sta HFC (vodni glikol) ali HFD (sintetični ester). Smerni regulacijski ventil 4WE 6 J za Rexroth lahko deluje s temi tekočinami, vendar potrebujete pravi tesnilni material. Naročite ventil s FKM (viton) tesnili, označenimi z "V" v kodi modela namesto z "N".
Tekočine na vodni osnovi skrajšajo življenjsko dobo v primerjavi z mineralnim oljem. Rexroth ocenjuje približno 30 % krajšo življenjsko dobo pri uporabi HFC tekočin. Povečana obraba je posledica različnih mazalnih lastnosti in morebitne kavitacije. Če morate uporabiti te tekočine, razmislite o rahlo prevelikih komponentah za nadomestilo.
Mejne vrednosti delovne temperature se spreminjajo tudi z različnimi tekočinami. HFC tekočine omejijo največjo temperaturo na 50 °C namesto omejitve 80 °C z mineralnim oljem. Če uporabljate alternativne hidravlične tekočine, ustrezno načrtujte svoj hladilni sistem.
Razumevanje krivulj uspešnosti
Rexroth zagotavlja podatke o zmogljivosti v tehničnih priročnikih, ki prikazujejo, kako se ventil obnaša v različnih pogojih. Krivulje padca tlaka kažejo, koliko tlaka izgubite s potiskanjem olja skozi ventil pri različnih stopnjah pretoka. Za tuljavo J pričakujte približno 2 bara padca tlaka pri 20 litrih na minuto.
Ta padec tlaka predstavlja izgubljeno energijo v vašem sistemu. Višje stopnje pretoka povzročijo večji padec tlaka po ukrivljenem razmerju. Pri načrtovanju hidravličnega tokokroga upoštevajte to izgubo, da zagotovite, da aktuatorji prejmejo ustrezen tlak.
Mejno število moči za smerni regulacijski ventil 4WE 6 J za Rexroth je 8. To je specifična metrika Rexroth, ki povezuje pretok, tlak in viskoznost olja s proizvodnjo toplote. Če ostanete pod to mejo, preprečite pregrevanje med neprekinjenim delovanjem.
Preklopna frekvenca vpliva na življenjsko dobo ventila. Medtem ko lahko ventil mehansko zavrti do 15.000-krat na uro, tipične aplikacije delujejo veliko počasneje. Višje ciklične hitrosti pospešijo obrabo tesnil in elektromagnetnih komponent. Svojo delovno frekvenco prilagodite svojim dejanskim potrebam, namesto da bi jo povečali.
Dokumentacija in podpora
Bosch Rexroth nudi podrobno tehnično dokumentacijo za svoje ventile. Glavni kataloški list prikazuje mere, podrobnosti o montaži in osnovne specifikacije. Podrobnejši priročniki pojasnjujejo postopke namestitve, zahteve za vzdrževanje in korake za odpravljanje težav.
Te dokumente lahko prenesete s spletne strani Rexroth ali jih zahtevate od distributerjev. Pri namestitvi in vzdrževanju je v pomoč tehnični priročnik za vaš model. Dokumenti vključujejo hidravlične simbole, ki prikazujejo, kako predstaviti ventil v shemah vezja.
Rexrothova ekipa za tehnično podporo lahko pomaga pri vprašanjih glede prijave. Če niste prepričani, ali 4WE 6 J ustreza vašim potrebam, vam lahko priporočijo alternative ali predlagajo spremembe. Ta podpora je dragocena pri načrtovanju novih sistemov ali nadgradnji obstoječe opreme.
Spletna izbirna orodja vam omogočajo konfiguracijo ventilov glede na vaše zahteve. Vnesite pretok, tlak, napetost in druge parametre in orodje bo predlagalo ustrezne modele. To vam pomaga zagotoviti, da dobite točno tisto, kar potrebujete, brez ročnega dekodiranja številk modelov.
Končne misli
Smerni regulacijski ventil 4WE 6 J za Rexroth predstavlja preizkušeno tehnologijo hidravličnega krmiljenja. Njegova elektromagnetno vodena zasnova, osredotočena na vzmet, z zaprtim središčnim položajem služi neštetim aplikacijam po vsem svetu. Razumevanje, kako deluje, vam pomaga, da ga učinkovito uporabljate in pravilno vzdržujete.
Ključne prednosti vključujejo standardizirano namestitev NG6, zanesljivo funkcijo zaprtega središča ter široko razpoložljivost delov in podpore. Ventil prenese visoke tlake in zagotavlja odzivno preklapljanje za natančen nadzor. Več možnosti napetosti in konfiguracij se prilagaja različnim zahtevam stroja.
Pravilna namestitev in vzdrževanje zagotavljata delovanje teh ventilov več let. Čisto hidravlično olje je najpomembnejši dejavnik pri dolgoživosti ventilov. Redne menjave filtrov in pozornost na delovno temperaturo preprečijo večino težav, preden se začnejo.
Ne glede na to, ali zamenjujete pokvarjeni ventil, načrtujete nov stroj ali samo poskušate razumeti vašo obstoječo opremo, si 4WE 6 J zasluži pozornost. Njegova desetletja dokazane zmogljivosti v zahtevnih industrijskih aplikacijah govorijo o njegovi kakovosti in zanesljivosti. S pravilno nego bo ta ventil dobro služil vašemu hidravličnemu sistemu več let.
