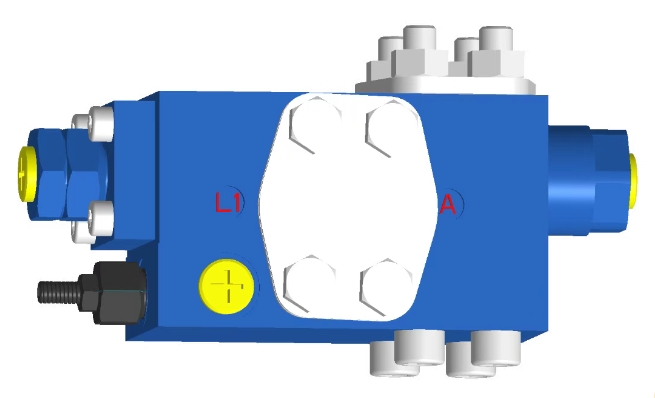

Balansirni ventil HD-BLV20-1X je ključna komponenta v hidravličnem sistemu gradbenih strojev, zlasti v dvižni opremi (kot so tovorna dvigala, stolpni žerjavi, dvižne delovne ploščadi itd.).
Osnovne funkcije
▪Nadzor obremenitve in natančnost gibanja
①Notranji pilotni proporcionalni nadzor omogoča nemoten zagon in zaustavitev aktuatorja (cilinder/motor), s čimer se odpravi tresenje ali udarci pod visoko vztrajnostno obremenitvijo.
②Zagotavlja zmožnost brezstopenjskega uravnavanja hitrosti pri dejanjih, kot je dviganje in spuščanje težkih predmetov, teleskopsko gibanje s spremenljivo amplitudo in se prilagaja potrebam delovanja mikro gibanja (kot je natančno dviganje).
▪Funkcija varnostnega zadrževanja
①Vgrajen mehanski ventil za zadrževanje obremenitve lahko prepreči, da bi obremenitev ušla izpod nadzora, tudi če hidravlična cev poči ali sistem pomotoma sprosti tlak (v skladu z varnostnimi standardi ISO 13849).
②Vgrajen sekundarni zaščitni varnostni ventil sprosti tlak, ko se tlak v cevovodu neobičajno poveča, da zaščiti aktuator pred poškodbami zaradi najvišjega tlaka.
▪Zmožnost preprečevanja nihanja pretoka
1. Sprejeta je zasnova kompenzacije tlaka. Ko črpalka ne dovaja dovolj olja (kot na primer pade število vrtljajev motorja) ali se obremenitev nenadoma spremeni, se odpiranje ventila samodejno prilagodi, da se izogne pojavu "zastajanja" pogona.
▪Tehnični poudarki
⑴Kompozitna struktura jedra ventila: glavni izravnalni ventil, preobremenitveni ventil in povratni ventil so integrirani v eno, da se zmanjšajo mesta puščanja cevovoda.
⑵Optimizacija dinamičnega odziva: zasnova oljnega tokokroga krmiljenja pilota zmanjša zamik pri odpiranju in zapiranju, odzivni čas pa je krajši od 50 ms.
⑶Prilagoditev širokega temperaturnega območja: material ohišja ventila in tesnila lahko stabilno delujejo pri delovnih pogojih od -40 ℃ do 120 ℃.
Parameter izdelka HD-BLV20-1X balansirni ventil
| Velikost | HD-BLV20-1X | |
| Največji delovni tlak | 420 barov | |
| Najvišji tlak na odprtini A (vstopno/povratno olje) | 420 barov | |
| Najvišji tlak na priključku B (aktuator/obremenitev) | 420 barov | |
| Najvišji krmilni tlak na odprtini X | 420 barov | |
| Največji pretok | 350L/min | |

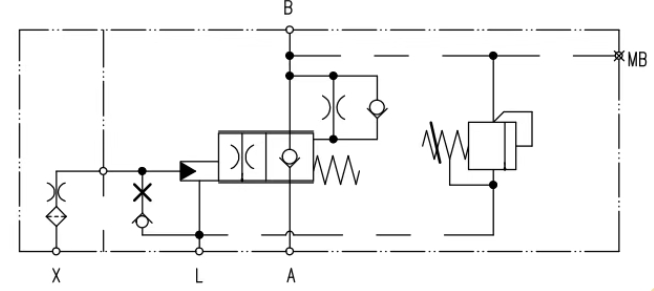

| Smer toka | A→B, prosti pretok skozi nepovratni ventil | |
| B→A, nadzorovan pretok | ||
| Metoda nadzora | Hidravlično krmilno razmerje | |
| Odprto razmerje | 113:1 | |
| Temperatura olja (℃) | -20~80 ℃ | |
| Velikost | SAE1''6000psi | |
| Velikost odprtine za olje | A、B | SAE1'' 6000psi |
| X、L、L1、MB | G1/4'' | |
