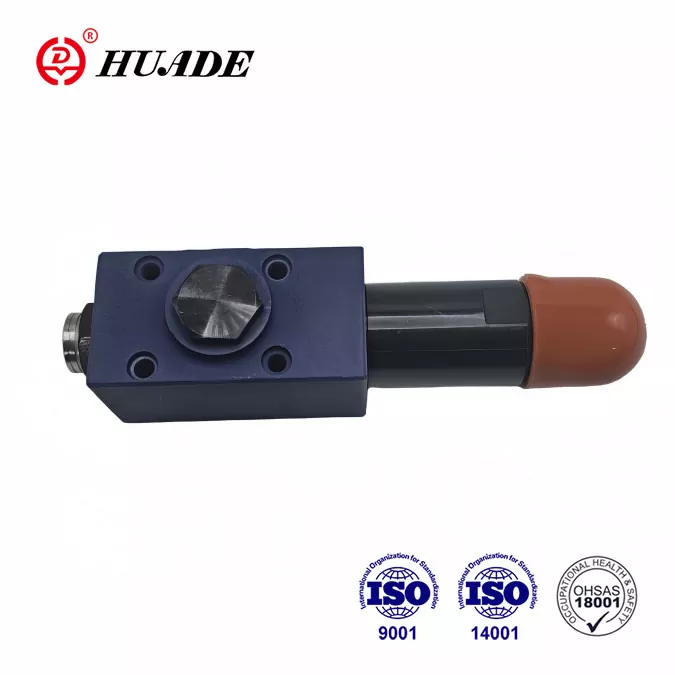

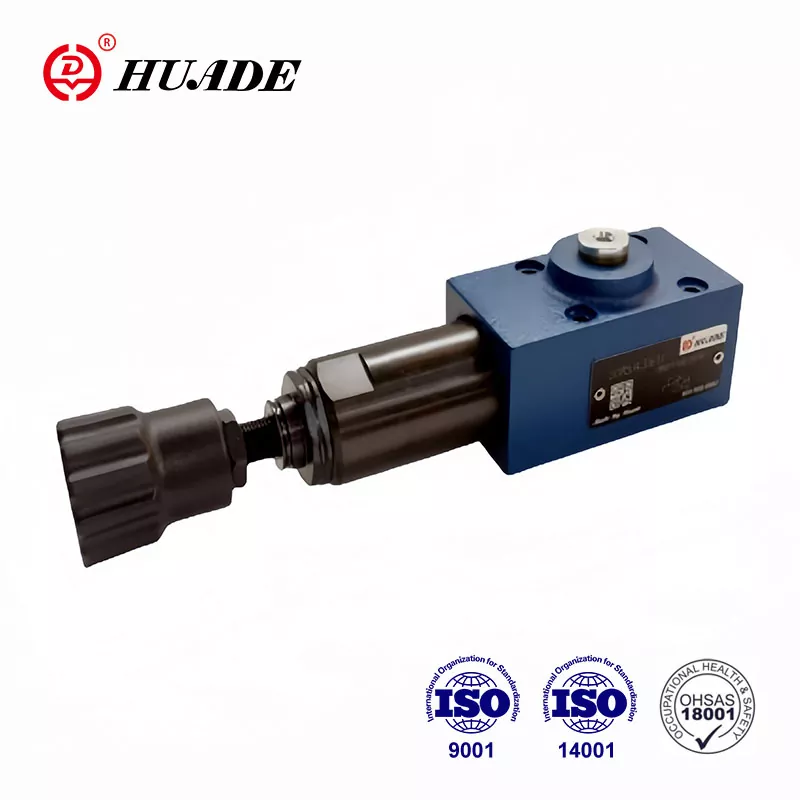

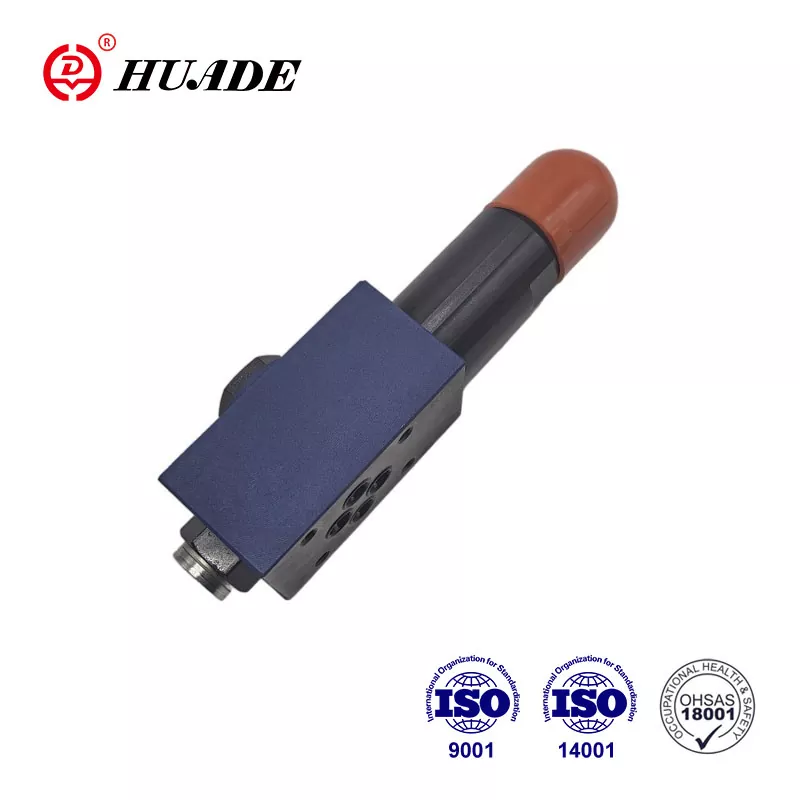

Glavna funkcija ventila za zmanjšanje tlaka DR 6 DP je nadzor tlaka v sistemu. Zaradi dolgoročnega sodelovanja lahko dr. 6 DP serije Huade® nadomesti isto vrsto rexrota. Tovarna je nacionalno ključno podjetje in je na Kitajskem pridobila vrsto častnih potrdil in patentov. Huade Hydravlic se osredotoča na praktičnost svojih izdelkov, hkrati pa zagotavlja kakovost svojih izdelkov. Cene njegovih ventilov za zmanjšanje tlaka so razmeroma poceni.
|
Max.Probilni tlak (vrata P) (MPA) |
do 31,5 |
|
Max. sekundarni tlak (vrata A) (MPA) |
do2,5; do 7.5; do 15,0; do 21.0; do31.5 |
|
Max.Back Tlak (vrata T (y)) (MPA) |
do 16 |
|
Max.flow (l/min) |
do 60 |
|
Mineralno olje tlaka |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za tesnilo FPM) |
|
Območje viskoznosti (mm ²/s) |
10 ~ 800 |
|
Tlačno-temperaturni razpon tekočine (℃) |
-30 do +80 |
|
Stopnja kontaminacije (hm) |
Največja dovoljena stopnja kontaminacije tekočine je na NAS 1638 razred 9. |
|
Teža (kg) |
Približno.1.2 |
Značilnosti:
▶ Montaža podloge
▶ 5 Ocene tlaka
▶ 4 Prilagoditveni elementi:
. Rotacijski gumb
. Nastavite vijak s šesterokotnikom in zaščitno kapico
. Rotacijski gumb za zaklepanje s lestvico
. Rotacijski gumb z lestvico
▶ Preveri ventil, neobvezno
▶ Vzorec prenosa na DIN 24 340, obrazec D, ISO 5781 in CETOP - RP 121H
Vloga:
Za zmanjšanje sistemskega tlaka se uporablja za zmanjšanje tlaka DR 6 DP.
Vzponuja DR 6 DP je 3-smerni neposredni operacijski ventil za zmanjšanje tlaka s funkcijo razbremenitve tlaka na sekundarni strani.
Sekundarni tlak je nastavljen z elementom nastavitve tlaka (4). V mirovanju je ventil običajno odprt in tlačna tekočina lahko nemoteno teče od pristanišča P do pristanišča A. Tlak v pristanišču A je hkrati, preko kontrolne črte (6), ki je prisoten na območju tuljave nasproti kompresijske vzmeti (3). Ko tlak v vratih A presega nivo tlaka, nastavljeno v kompresijskem vzmet (3), se krmilni tuljava (2) premakne v krmilni položaj in drži nastavljeni tlak v vratih A konstantno.
Kontrolno in pilotno olje se odvzamejo iz vrat A prek kontrolne linije (6).
Če se tlak v pristanišču A še vedno poveča zaradi zunanjih sil na aktuatorju, se kontrolna tuljava (2) premakne še naprej proti kompresijski vzmet (3).
To povzroči, da se na pristanišču A prek kontrolnega zemljišča (8) na kontrolni tuljavi (2) odpre pot pretoka do rezervoarja. Zadostna tlačna tekočina nato teče v rezervoar, da prepreči nadaljnji dvig tlaka.
Vzmetna komora (7) se vedno odcedi v rezervoar zunaj prek vrat T (y).
Za brezplačen povratni tok iz vrat A do pristanišča P je mogoče namestiti izbirni povratni ventil (5).
Priključek za merilnik tlaka (1) omogoča sekundarni tlak na ventilu, ki ga je treba spremljati.
Struktura dr. 6 DP 1-50B
Simboli dr. 6 dp
