V svetu industrijske avtomatizacije in Sistemi za nadzor tekočine, natančnost je najpomembnejša. Ali upravljate hidravlični sistemi v proizvodni opremi, nadzor pretoka hladilne tekočine v obdelovalne operacije ali uravnavanje dostave tekočine pri kemični obdelavi Rastline, sposobnost natančnega nadzora pretoka lahko spremeni med optimalno zmogljivostjo in drago neučinkovitostjo. Tu je proporcionalno ventili za krmiljenje pretoka sijejo kot nepogrešljive komponente v sodobnem nadzoru tekočine sistemi.
Kaj jeProporcionalni nadzor pretoka Ventil?

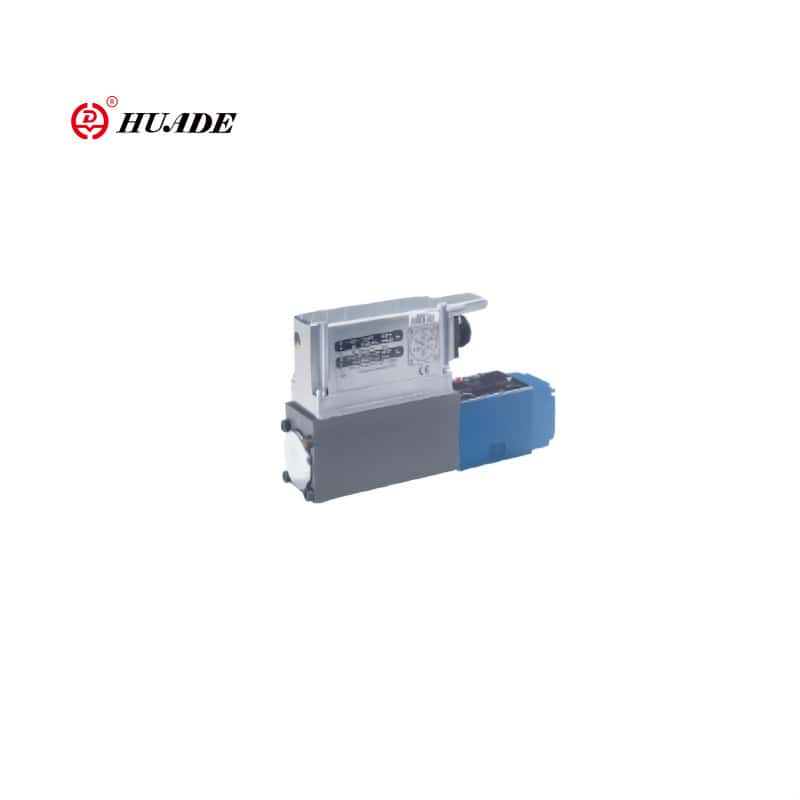

Proporcionalni regulacijski ventil je Napredna naprava za krmiljenje tekočine, ki zagotavlja natančno, spremenljivo regulacijo pretoka na podlagi električnih vhodnih signalov. Za razliko od tradicionalnih ventilov, ki preprosto Odprti ali tesni, sorazmerni ventili za nadzor pretoka ponujajo neprekinjeno, trdo nadzor nad stopnjami pretoka. Ti ventili sorazmerno odzivajo na elektriko vhodni signali, ki se običajno gibljejo od 0-10V DC ali 4-20mA Prilagoditev pretoka v celotnem obratovalnem območju.
Temeljno načelo za njimi ventili vključujejo pretvorbo električnih signalov v mehansko gibanje skozi Prefinjeni nadzorni mehanizmi. Ko se električni vhod spreminja, ventil Notranje komponente se ustrezno prilagodijo in modulirajo pot pretoka, da dosežejo želeni pretok. To sorazmerno razmerje med vhodnim signalom in tokom Izhod naredi te ventile idealni za aplikacije, ki zahtevajo natančen nadzor pretoka in odzivnost sistema.
Kako sorazmerni ventili za nadzor pretoka Delo
Delovanje proporcionalnega toka Krmilni ventil se osredotoča na njegovo sposobnost prevajanja električnih signalov v natančne mehanske prilagoditve. V središču večine proporcionalnih zaklopk leži a proporcionalni magnetni ali servo motor, ki se odziva na električne vhodne signale. Ko krmilni sistem pošlje določeno napetost ali trenutni signal ventil, magnetni ustvari ustrezno silo, ki premakne ventil notranje komponente.
Ključne komponente vključujejo telo ventila, v kateri je pot pretoka in kontrolni element, običajno tuljava, poppet, ali iglo, ki uravnava velikost odprtine. Ker se električni signal razlikuje, Kontrolni element se premika v različne položaje, kar ustvarja večji ali manjši tok poti. To gibanje je natančno umerjeno, tako da se spreminja hitrost pretoka sorazmerno z vhodnim signalom.
Napredni proporcionalni krmilni ventili pretoka Vključite mehanizme povratnih informacij, da se zagotovi natančnost. Monitor senzorjev položaja dejanski položaj ventila in ga primerjajte z želenim položajem na podlagi vhodni signal. Če pride do odstopanj, se krmilni sistem samodejno prilagodi ohraniti pravilen pretok, zagotavljanje izjemne natančnosti in ponovljivost.
Ključne koristi in prednosti
Ponujajo proporcionalni krmilni ventili pretoka Številne prednosti pred tradicionalnimi metodami nadzora pretoka. Najpomembnejši korist je njihova natančnost in ponovljivost. Ti ventili lahko ohranijo tok stopnje znotraj tesnih toleranc, ki pogosto dosegajo ravni natančnosti ± 1% oz boljši. Ta natančnost se neposredno prenaša v izboljšan nadzor procesa, Zmanjšana odpadki in izboljšana kakovost izdelka.
Energetska učinkovitost predstavlja še eno pomembno prednost. Z zagotavljanjem le potrebnega pretoka v določenem času, Proporcionalni ventili pomagajo optimizirati porabo energije v celotnem sistemu. Ta učinkovitost je še posebej dragocena v hidravličnih sistemih, kjer je energija črpalke predstavlja pomembne operativne stroške.
Prilagodljivost proporcionalnega toka Krmilni ventili so primerni za široko paleto aplikacij. Lahko ravnajte z različnimi vrstami tekočine, vključno s hidravličnimi olji, vodo, stisnjenim zrakom, in številne kemijske rešitve. Njihova sposobnost zagotavljanja gladkega, koračnega nadzora Odpravlja lov in kolesarjenje, ki je pogosto povezana s tradicionalnim nadzorom metode.
Odzivni čas je še en kritičen prednost. Sodobni proporcionalni krmilni ventili lahko prilagodijo hitrosti pretoka v milisekund, zaradi česar so idealne za dinamične aplikacije, kjer hiter odziv je bistvenega pomena. Ta sposobnost hitrega odziva omogoča boljšo stabilnost sistema in izboljšana splošna uspešnost.
Skupne aplikacije v panogah
Proizvodna industrija se močno zanaša na Proporcionalni krmilni ventili za natančne operacije. Pri obdelavi CNC, Ti ventili nadzorujejo tok hladilne tekočine, da ohranijo optimalne temperature rezanja in razširite življenje orodja. Procesi oblikovanja vbrizgavanja uporabljajo proporcionalne ventile za Regulirajte hidravlične tlačne in pretočne stopnje, tako da zagotovite dosledno kakovost dela in zmanjšanje časov cikla.
Avtomobilska industrija zaposluje proporcionalni krmilni ventili v različnih aplikacijah, od nadzora hidravlični sistemi v proizvodni opremi za upravljanje dostave goriva v Objekti za testiranje. Ti ventili pomagajo ohraniti natančne pogoje za kakovostno proizvodnjo avtomobilskih komponent.
Kemične obdelave uporabljajo Proporcionalni krmilni ventili za natančno kemično odmerjanje in mešanje operacije. Sposobnost natančnega nadzora pretoka zagotavlja pravilno kemikalijo Razmerja, izboljšanje kakovosti izdelka in hkrati ohranjanje varnostnih standardov.
HVAC sistemi vse bolj vključujejo Proporcionalni krmilni ventili za nadzor cone in energijsko optimizacijo. Ti ventili lahko modulirajo ohlajeno vodo ali pretok vroče vode v posamezne cone na podlagi povpraševanja, znatno izboljšanje energetske učinkovitosti in potnikov udobje.
Merila za izbiro in premisleki
Izbira pravega proporcionalnega toka Krmilni ventil zahteva natančno upoštevanje več dejavnikov. Pretok Zahteve predstavljajo primarno upoštevanje, saj morajo biti ventili velikosti ustrezno za minimalne in največje zahteve pretoka aplikacije. Prenizeli ventili ne morejo zagotoviti ustreznega pretoka, medtem ko prevelikim ventilom morda primanjkuje natančnost pri nizkih stopnjah pretoka.
Delovni tlak in temperaturna območja se mora ujemati z zahtevami za prijavo. Proporcionalni ventili so na voljo v različne ocene tlaka, od aplikacij z nizkim tlakom pod 100 psi do Visokotlačni sistemi, ki presegajo 5000 psi. Zagotavlja združljivost temperature Zanesljivo delovanje v pričakovanem obratovalnem območju.
Združljivost tekočine je ključnega pomena za ventil dolgoživost in uspešnost. Materiali ventila morajo biti združljivi z obdelajte tekočino, da preprečite korozijo, razgradnjo ali kontaminacijo. To Upoštevanje vključuje tako materiale za karoserijo ventila kot tudi notranje tesnjenje komponente.
Združljivost kontrolnega signala zagotavlja pravilno integracija z obstoječimi krmilnimi sistemi. Ali sistem uporablja napetost signali, trenutni signali ali digitalni komunikacijski protokoli, ventil mora biti združljiv z razpoložljivimi krmilnimi izhodi.
Namestitev in vzdrževanje najbolje Prakse
Pravilna namestitev je bistvenega pomena za optimalna proporcionalna učinkovitost krmiljenja pretoka. Ventil naj bo nameščeno v pravilni smeri toka, kot je navedeno s puščicami pretoka na telo ventila. Ustrezna ravna cev poteka pred in po ventilu stabilni pogoji pretoka in natančen nadzor.
Električne povezave morajo biti varne in pravilno zaščiten, da prepreči motnje v kontrolnih signalih. Z uporabo ustrezne vrste kablov in naslednja priporočila proizvajalca za žico Usmerjanje pomaga ohranjati celovitost signala in odzivnost ventila.
Redno vzdrževanje podaljša življenjsko dobo ventilov in ohranja zmogljivost. To vključuje periodični pregled električne energije povezave, čiščenje komponent ventila in preverjanje krmilnega signala natančnost. Številni sodobni proporcionalni ventili vključujejo diagnostične zmogljivosti, ki lahko operaterje opozorijo na morebitne težave, preden vplivajo na delovanje sistema.
