Pri delu s hidravličnimi sistemi lahko izbira pravega smernega regulacijskega ventila ovira ali uniči vaše delovanje. Usmerjevalni regulacijski ventil WMM 10 podjetja Bosch Rexroth je postal priljubljena izbira v industrijskih okoljih in to z dobrim razlogom. Ta ročno upravljani ventil prenese visok tlak in visoke pretoke, hkrati pa ohranja zanesljivost, ki ji je težko primerjati.
Po čem WMM 10 izstopa
Usmerjevalni regulacijski ventil WMM 10 je zasnovan za ročno krmiljenje hidravlične tekočine v industrijskih strojih. Odlikuje ga njegova sposobnost obvladovanja tlaka do 315 barov na odprtinah P, A in B s pretoki do 160 litrov na minuto. Te številke so pomembne, ker omogočajo ventilu krmiljenje velikih hidravličnih aktuatorjev brez kompromisov pri odzivnem času ali natančnosti.
Ventil ima preprosto, a učinkovito zasnovo. Ko premaknete ročni ročaj, premakne notranji kolut, ki preusmeri pretok hidravlične tekočine. Ta neposredna mehanska povezava omogoča operaterjem takojšnjo povratno informacijo in nadzor, kar je še posebej dragoceno med nastavitvijo stroja ali v izrednih razmerah. Preklopni čas je običajno med 10 in 45 milisekundami, odvisno od viskoznosti olja in sile, ki jo uporabljate na ročaju.
Razumevanje tehničnih specifikacij
Usmerjevalni regulacijski ventil WMM 10 sledi standardu velikosti NG10, znanem tudi kot D05 ali CETOP 5. Ta standardizacija pomeni, da lahko ventil nadomesti druge ventile NG10 brez spreminjanja vaše montažne plošče. Ventil tehta med 3,3 in 4,4 kilograma in ga je mogoče namestiti v poljuben položaj, kar vam daje prilagodljivost pri načrtovanju sistema.
Ena podrobnost, ki je pogosto spregledana, je omejitev tlaka povratne odprtine. Medtem ko delovni priključki prenesejo 315 barov, je T priključek (povratni vod) največji pri 160 barih. Ta razlika je pomembna, ko načrtujete svoj hidravlični krog. Visokotlačni skoki v povratnem vodu lahko povzročijo, da se tuljava nepričakovano zatakne ali premakne, zato mnogi inženirji načrtujejo namenske nizkotlačne povratne vode za sisteme, ki uporabljajo smerni regulacijski ventil WMM 10.
Delovna sila, potrebna za preklop ventila, je odvisna od konfiguracije. Modeli z vzmetno vrnitvijo potrebujejo 18 do 20 Newtonov sile, medtem ko zaporne različice (označene s "F" v kodi modela) zahtevajo 30 do 40 Newtonov. Zadrževalna funkcija zaklene tuljavo v položaju, kar je uporabno, ko morate ohraniti nastavitev ventila, ne da bi držali ročaj.
Kako brati kodo modela
Razumevanje kode modela vam pomaga naročiti pravi ventil. Tipična koda, kot je 4WMM10E5X/F, se razdeli na posebne komponente. »4« označuje štiri vrata, »WMM« pomeni, da gre za ročno upravljani vzvodni ventil, »10« se nanaša na velikost NG10, »E« opisuje konfiguracijo tuljave (v tem primeru so vsa vrata blokirana v nevtralnem položaju), »5X« označuje serijo komponent, »F« pa pomeni, da ima zadrževalni mehanizem.
Simbol spool resnično vpliva na obnašanje vašega sistema. Tuljava "E" blokira vsa vrata v nevtralnem položaju, kar preprečuje zanašanje vaših aktuatorjev. Tuljava "W" povezuje vse odprtine z rezervoarjem v nevtralnem položaju, kar razbremeni črpalko in zmanjša kopičenje toplote. Tuljava "J" ustvari serijsko vezje, ki je dobro za delovanje pri nizkih hitrostih. Izbira napačne vrste spoola lahko povzroči težave z zmogljivostjo, zato si je vredno vzeti čas, da razumete potrebe vašega sistema.
Združljivost hidravlične tekočine
Usmerjevalni regulacijski ventil WMM 10 deluje z različnimi hidravličnimi tekočinami, vendar ima vsaka vrsta posebne zahteve. Standardna mineralna olja, kot sta HL ali HLP, delujejo s tesnili NBR ali FKM in delujejo normalno v celotnem območju tlaka. Biorazgradljive možnosti, kot so tekočine HETG, prav tako uporabljajo tesnila iz NBR ali FKM, medtem ko tekočine HEES posebej potrebujejo tesnila iz FKM.
Ognjeodporne tekočine (HFC), ki vsebujejo vodo, predstavljajo posebne izzive. Pri uporabi HFC tekočin s smernim regulacijskim ventilom WMM 10 morate omejiti tlačno razliko na 50 barov namesto običajnih 315 barov. Pričakovana življenjska doba ventila se prav tako zmanjša za 50 do 100 odstotkov s HFC tekočinami. Prav tako morate predhodno obremeniti povratno odprtino na približno 20 odstotkov razlike delovnega tlaka, da preprečite kavitacijo. Te dodatne zahteve povečajo vaše skupne stroške lastništva, zato to upoštevajte pri svoji odločitvi, če razmišljate o tekočinah HFC.
Območja delovne temperature se razlikujejo glede na material tesnila. NBR tesnila delujejo od negativnih 30 do pozitivnih 80 stopinj Celzija za samo tekočino, medtem ko mora temperatura okolja ostati med negativnih 20 in pozitivnih 70 stopinj Celzija. Tesnila FKM ponujajo nekoliko drugačna območja, ki segajo od negativnih 20 do pozitivnih 80 stopinj Celzija za temperaturo tekočine.
Ohranjanje čistega sistema
Čistost olja močno vpliva na delovanje ventila. Usmerjevalni regulacijski ventil WMM 10 zahteva čistost tekočine ISO 4406 razreda 20/18/15 ali več. To se morda zdi tehnično pretirano, vendar je kontaminacija glavni vzrok za lepljenje tuljave v ročno upravljanih ventilih. Tudi majhni delci se lahko zagozdijo med tuljavo in izvrtino, kar povzroči, da ventil visi ali se počasi premika.
Vgradnja kakovostnega filtrirnega sistema se dolgoročno izplača. Srednji čas ventila do nevarne okvare (MTTFd) doseže 150 let v čistih pogojih, kar dokazuje, da je sam ventil izjemno zanesljiv. Večina okvar izvira iz zunanjih dejavnikov, kot so onesnaženo olje, nepravilna namestitev ali delovanje izven določenega območja tlaka.
Pogoste težave in rešitve
Zlepljanje tuljave je najpogostejša težava s smernim regulacijskim ventilom WMM 10. To se običajno zgodi, ko se delci naberejo okoli tuljave ali pri delovanju pri nizkih temperaturah z visoko viskoznim oljem. Rešitev vključuje vzdrževanje primerne čistoče olja in zagotavljanje, da viskoznost vaše hidravlične tekočine ostane v območju od 2,8 do 500 kvadratnih milimetrov na sekundo.
Nepričakovano premikanje tuljave v zapornih različicah se lahko pojavi, ko tlačni skoki v povratnem vodu premagajo zadrževalno silo 30 do 40 Newtonov. To ustvarja varnostno tveganje, ker lahko ventil premakne položaj brez posredovanja operaterja. Dodatek povratnega ventila v povratni vod ali načrtovanje ločenega nizkotlačnega povratnega tokokroga reši to težavo.
Puščanje tesnila se sčasoma razvije, ko se tesnila obrabijo zaradi normalnega delovanja. Redni pregledi to odkrijejo zgodaj, preden majhna puščanja postanejo velike težave. Pri zamenjavi tesnil se prepričajte, da se material tesnila ujema z vašo vrsto hidravlične tekočine.
Cene in alternative

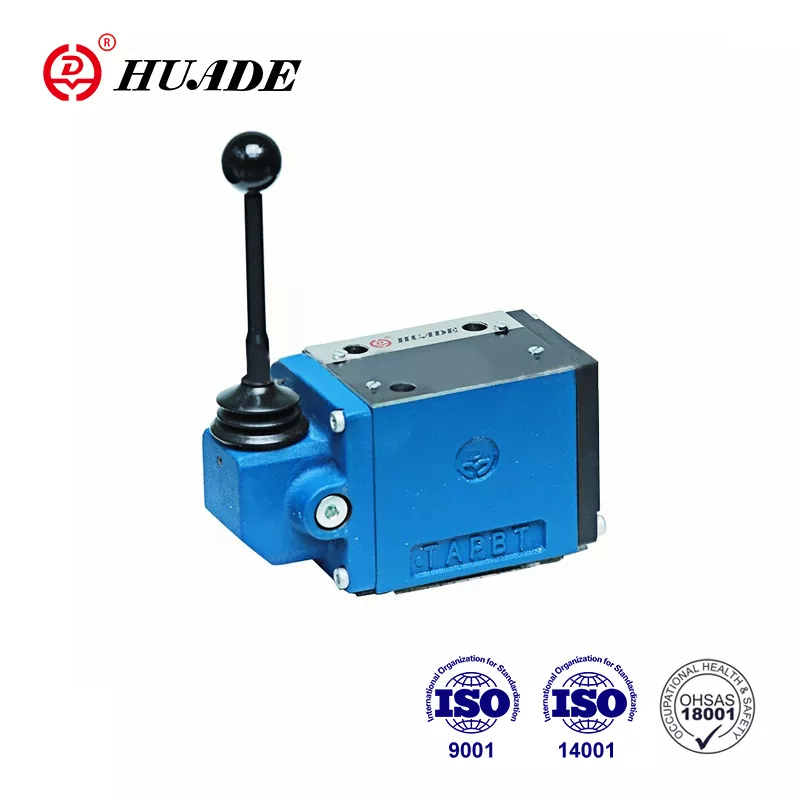

Usmerjevalni regulacijski ventil WMM 10 proizvajalca Bosch Rexroth običajno stane med 1091 in 1114 USD za dele OEM. Ta cena odraža inženirsko kakovost in certifikate, ki prihajajo z blagovno znamko Rexroth. Cenejše alternative proizvajalcev, kot je Huade, se gibljejo med 38 in 132 USD in trdijo, da so združljive z NG10, vendar te prinašajo tveganja.
Kitajski proizvajalci proizvajajo funkcionalno podobne ventile po precej nižjih cenah. Huade ponuja ekvivalent WMM 10, ki ustreza osnovnim specifikacijam tlaka 315 barov in pretoka 160 litrov na minuto. Postavlja se vprašanje, ali prihranki pri stroških upravičujejo morebitna tveganja glede natančnosti, kakovosti dokumentacije in dolgoročne podpore.
Pri primerjavi alternativ bodite pozorni na dejanske specifikacije in ne le na številko modela. Nekateri ventili NG6 uporabljajo podobna pravila poimenovanja, vendar prenesejo samo 80 litrov na minuto, kar bi oviralo vaš sistem. Preverite, ali katera koli alternativa resnično zagotavlja zmogljivost 160 litrov na minuto, zaradi katere je smerni regulacijski ventil WMM 10 primeren za večje aktuatorje.
Najboljše prakse namestitve
Pravilna namestitev smernega regulacijskega ventila WMM 10 se začne z montažno površino. Ventil se namesti na podplošče, ki je v skladu s standardoma DIN 24340 A ali ISO 4401-05-04-0-05. Privijte pritrdilne vijake po specifikaciji in uporabite ustrezna tesnila med ventilom in podploščem. Že majhne napake pri namestitvi lahko povzročijo notranje puščanje ali zmanjšano delovanje.
Velikost cevi je pomembnejša, kot se mnogi zavedajo. Ko se pretoki približajo 160 litrom na minuto, premajhne cevi povzročijo čezmerne padce tlaka in kopičenje toplote. Povratni vod potrebuje zlasti ustrezno dimenzioniranje zaradi nižjega tlaka na priključku T.
Pri sistemih z visokimi prehodnimi stopnjami pretoka namestitev dušilnega vložka v kanal P preprečuje udarne valove in kavitacijo. Kartuša B08 z odprtino 0,8 milimetra je dobro izhodišče, čeprav bo vaša posebna aplikacija morda potrebovala prilagoditev. Ta majhen dodatek znatno ščiti življenjsko dobo ventila v sistemih z nenadnimi spremembami obremenitve.
Strategija vzdrževanja
Proaktivni pristop vzdrževanja poveča 150-letno potencialno življenjsko dobo smernega regulacijskega ventila WMM 10. Redna analiza olja odkrije težave z onesnaženjem, preden poškodujejo ventil. Testiranje mora vključevati najmanj število delcev, viskoznost in vsebnost vlage.
Intervali menjave filtra so odvisni od delovnega okolja in stopnje onesnaženosti. Okolja z veliko prahu bodo morda zahtevale mesečno menjavo filtrov, medtem ko lahko čiste industrijske nastavitve trajajo več mesecev. Ne čakajte, da se sprožijo alarmi diferenčnega tlaka, preden zamenjate filtre, saj je morda že prišlo do poškodb.
Zamenjava tesnila poteka po predvidljivem urniku, ki temelji na delovnih urah in tlačnih ciklih. Imeti nadomestne komplete tesnil pri roki skrajša čas nedelovanja, ko je potrebna zamenjava. Dokumentirajte svoje vzdrževalne dejavnosti, da vzpostavite vzorce, ki pomagajo napovedati prihodnje potrebe.
Kdaj izbrati WMM 10
Usmerjevalni regulacijski ventil WMM 10 se odlikuje v aplikacijah, kjer ima ročno krmiljenje prednosti pred električnim proženjem. Postopki nastavitve stroja imajo pogosto koristi od neposrednega občutka in takojšnjega odziva ročnih ventilov. Sistemi za preglasitev v sili dajejo prednost tudi ročnim ventilom, ker delujejo tudi med električnimi okvarami.
Velika gradbena oprema, obdelovalni stroji in stiskalnice predstavljajo tipične aplikacije za WMM 10. Kombinacija visoke tlačne zmogljivosti in velikega pretoka ustreza zahtevam velikih hidravličnih cilindrov in motorjev. Možnost zadrževanja deluje dobro za pozicioniranje aplikacij, kjer morate zakleniti nastavitev, medtem ko opravljate druga opravila.
Vendar pa ventil ni idealen za vsako situacijo. Avtomatizirani sistemi, ki potrebujejo daljinsko upravljanje, bi morali namesto tega uporabljati električno gnane ventile. Aplikacije, ki zahtevajo natančen nadzor pretoka poleg preprostega vklopa in izklopa, bodo morda potrebovale proporcionalne ventile. Razumevanje teh omejitev vam pomaga izbrati pravi ventil za vaše specifične potrebe.
Končni premisleki
Usmerjevalni regulacijski ventil WMM 10 predstavlja zrelo hidravlično tehnologijo, ki ob pravilni uporabi zagotavlja zanesljivo delovanje. Njegov nazivni tlak 315 barov in zmogljivost pretoka 160 litrov na minuto ga uvrščata med bolj zmogljive ročne ventile v velikostnem razredu NG10. Številka 150-letnega MTTFd odraža solidno inženirstvo, čeprav je za doseganje tega treba posvetiti pozornost čistosti sistema in ustreznemu vzdrževanju.
Pri načrtovanju novega sistema ali zamenjavi obstoječega ventila se osredotočite na uskladitev zmogljivosti ventila z vašimi dejanskimi zahtevami. Ne domnevajte, da višje specifikacije vedno pomenijo boljšo zmogljivost. Pravilno dimenzioniran in vzdrževan usmerjevalni ventil WMM 10 bo preživel večino strojev, ki jih krmili.
Odločitev med OEM in alternativnimi dobavitelji je na koncu odvisna od vaše tolerance tveganja in izračuna skupnih stroškov. Začetne razlike v ceni so videti privlačne, vendar upoštevajte vrednost tehnične podpore, kakovosti dokumentacije in kritja garancije. Za kritične aplikacije, kjer izpadi povzročajo visoke stroške, je možnost OEM običajno finančno smiselna kljub višji začetni ceni.
Razumevanje tehničnih podrobnosti smernega regulacijskega ventila WMM 10 vam pomaga sprejemati informirane odločitve o specifikacijah, namestitvi in vzdrževanju. To znanje se neposredno prenese v boljšo zmogljivost sistema in daljšo življenjsko dobo komponent, kar na koncu izboljša vaš rezultat.
