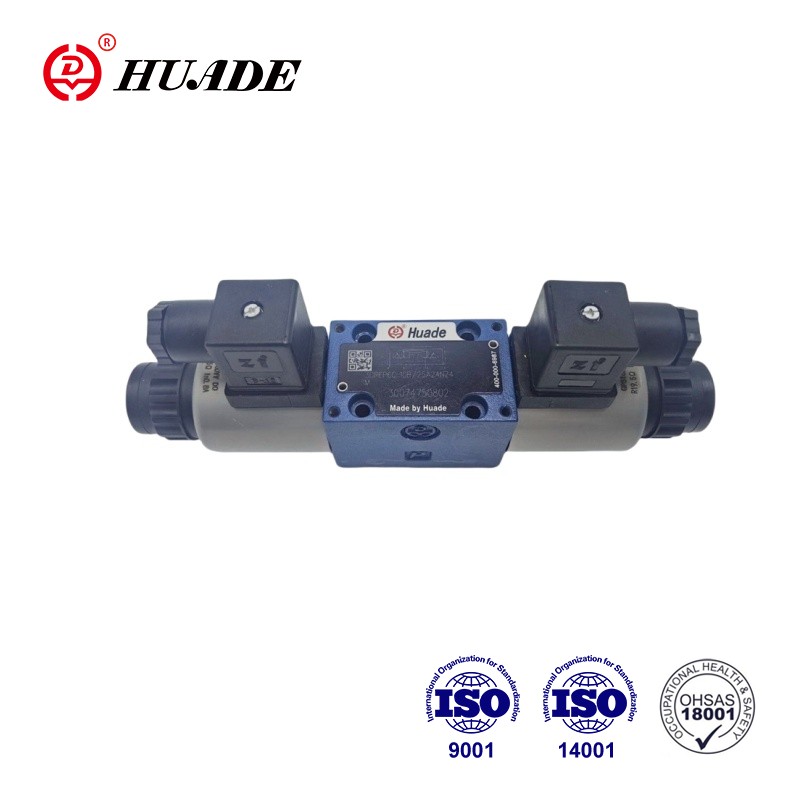

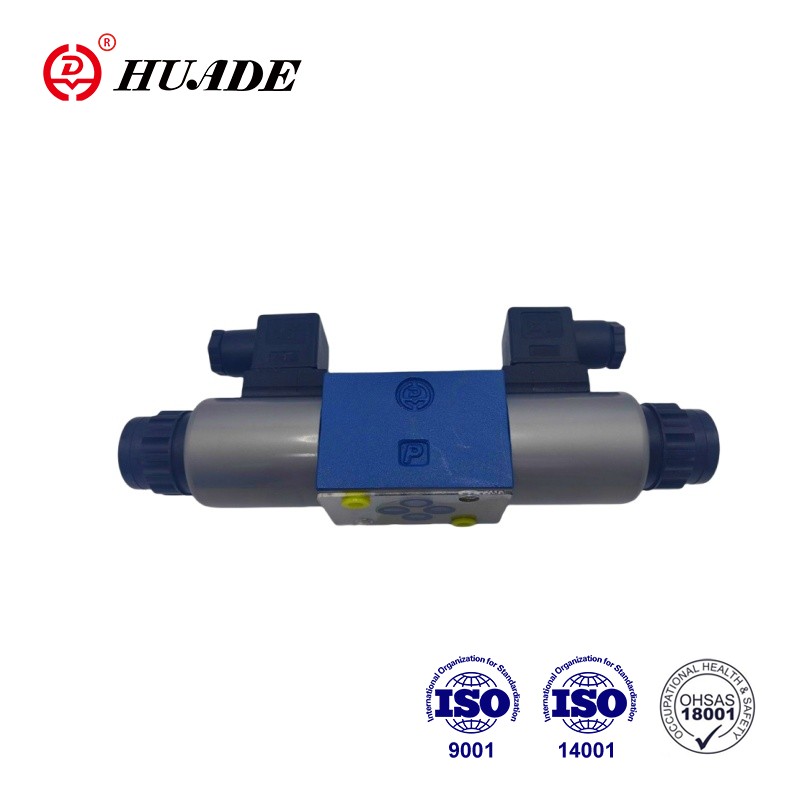

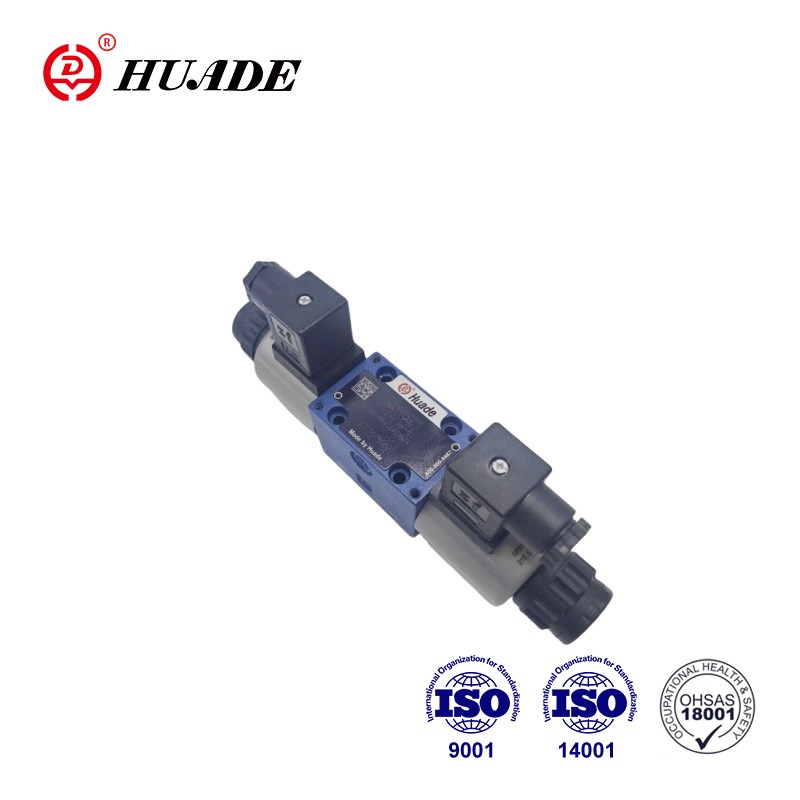

3-potni reducirni ventil tipa 3DREP 6B neposredno aktivirajo proporcionalni solenoidi. Pretvorijo električni vhodni signal v proporcionalni tlačni izhodni signal. Proporcionalni solenoidi so enosmerni solenoidi z mokrimi zatiči, ki jih je mogoče krmiliti, s centralnim navojem in odstranljivo tuljavo. Elektromagneti se po želji krmilijo preko zunanje krmilne elektronike.
| Hidravlični | ||
| Delovni tlak (MPa) | Port P | 10, če je več kot 10, namestite ventil tipa ZDR6DP..-30B/...v vhodna vrata |
| Vrata T | 3 | |
| Maks. pretok (l/min) | 15 (∆p=5MPa) | |
| Stopnja kontaminacije (um) | Priporočilo za filter z najmanjšo stopnjo zadrževanja β10≥ 75 | |
| Histereza (%) | ≤3 | |
| Natančnost ponovljivosti (%) | ≤1 | |
| Občutljivost odziva (%) | ≤1 | |
| Razpon obračanja (%) | ≤1 | |
| Tlačna tekočina | Mineralno olje (za tesnilo NBR), fosfatni ester (za tesnilo FPM) | |
| Razpon viskoznosti (mm2/s) | 2,8 do 380 | |
| Temperaturno območje tlačne tekočine (°C) | -20 do +70 | |
| Namestitev | neobvezno, po možnosti vodoravno | |
| Teža (kg) | Tip C: 2,6; tip A.B: 1,5 | |
| Električni, elektromagnetni | ||
| Napajalna napetost | DC24V | |
| Nazivni tok na solenoid (A) | 0.8 | |
| Največji tok na solenoid (A) | ≤0,02 | |
| Upornost elektromagnetne tuljave (Ω) | Hladna vrednost pri 20°C | 19.5 |
| Maks. toplo vrednost | 28.8 | |
| Delovno stanje | neprekinjeno | |
| Temperatura pogoja (°C) | ~+50 | |
| Temperatura tuljave (°C) | ~+150 | |
| Zaščita po DIN40 050 | IP65 | |
| Električni priključki | 3DREP | s komponentnim vtičem na DIN43650-AM2 vtični konektor na DIN 43 650-AF2/Pg11 |
| 3DREPE | s komponentnim vtičem na E DIN43563-AM6-3 vtični konektor E DIN43563-BF6-3/Pg11 | |
Lastnosti:
▶Neposredno krmiljeni proporcionalni ventili za regulacijo tlaka in smeri pretoka
▶Pogon preko proporcionalnih solenoidov s centralnim navojem in odstranljivo tuljavo
▶Vzmetno središče krmilne tuljave
Uporaba:
Tripotni proporcionalni reducirni ventil 3DREP 6B se pogosto uporablja v proizvodni opremi v naftni, kemični, farmacevtski in drugih industrijah.
◆Oblikovanje:
Ventil je v glavnem sestavljen iz:
◆Funkcija:
Ko so solenoidi (1 in 2) brez napetosti, krmilni kolut (5) držijo v sredinskem položaju kompresijske vzmeti.
Krmilna tuljava (2) se neposredno aktivira, ko je eden od solenoidov pod napetostjo.
Npr. z vklopom solenoida "a" (1)
→Tlačna merilna tuljava (5) in krmilna tuljava (4) se premikata v desno sorazmerno z vhodnim električnim signalom.
→Povezava od P do B in A do T poteka prek presekov v obliki odprtine s progresivnimi karakteristikami pretoka
◆Izklop solenoida (1)
→Krmilni kolut (4) se s tlačnimi vzmeti vrne v srednji položaj
V srednjem položaju sta priključka A in B do T odprta, zato lahko tlačna tekočina prosto teče v rezervoar. Izbirna ročna preglasitev omogoča premikanje krmilne tuljave (4) brez vklopa solenoida.
●Pozor!
Nenamerna uporaba ročnega krmiljenja lahko povzroči nenadzorovano premikanje stroja!
Simboli proporcionalnega reducirnega ventila 3DREP 6B
