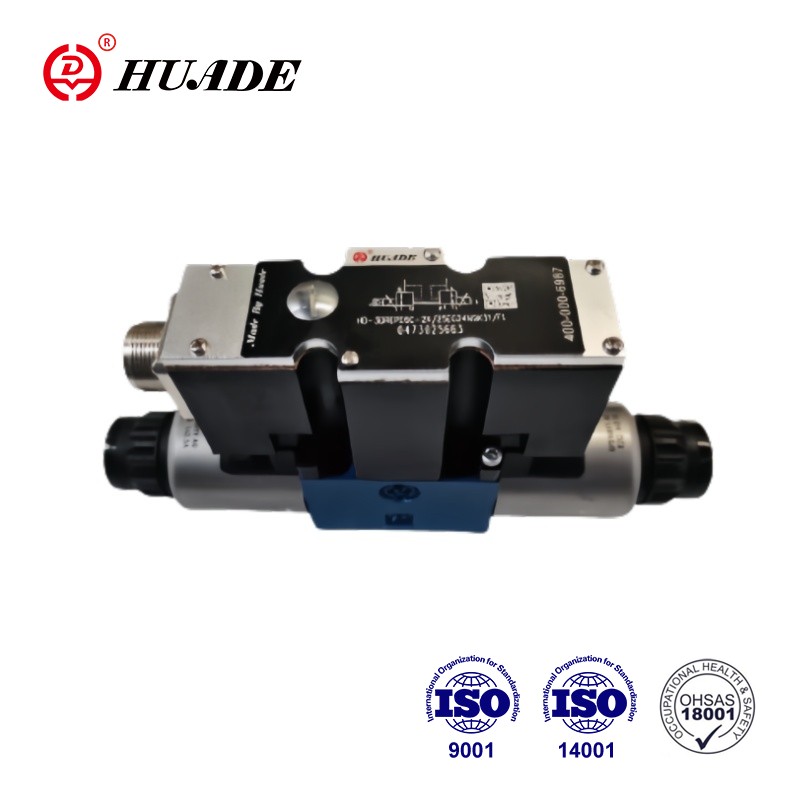

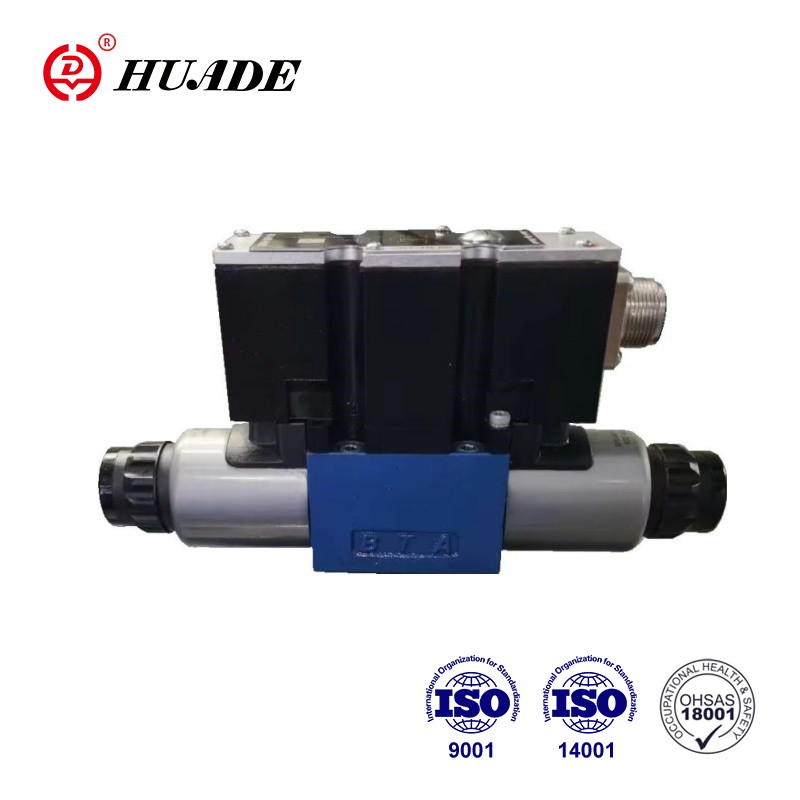

V primerjavi s proporcionalnim redukcijskim ventilom 3DREPE6-2X ima proporcionalni redukcijski ventil 3DREPE6E-2X podoben videz in princip delovanja, razlika pa je v tem, da ima vgrajen ojačevalnik in vmesnik A1. Elektromagneti se po želji krmilijo preko integrirane krmilne elektronike. Huadejev 3DREPE6E-2X in Rexroth uporabljata iste standarde kakovosti. Zmogljivost se lahko kosa z Rexrothom.
| Hidravlični | |||
| Vrsta ventila | HD-3DREP | HD-3DREPE | |
| Območje delovnega tlaka MPa | Port P | 2 do 10 za tlačno stopnjo 1,6 | |
| 3 do 10 za tlačno stopnjo 2,5 | |||
| 5 do 10 za tlačno stopnjo 4,5 | |||
| Vrata T | 0 do 3 | ||
| Maks. pretok L/min | 15 (△p=5MPa) | ||
| Čistost filtra (μm) | ≤20 (po možnosti ≤10) | ||
| Histereza (%) | ≤5 | ||
| Natančnost ponovljivosti (%) | ≤1 | ||
| Občutljivost odziva (%) | ≤0,5 | ||
| Tlačna tekočina | Mineralno olje ali fosfatni ester | ||
| Območje viskoznosti mm2/s | 20 ~ 380 | ||
| Temperaturno območje tlačne tekočine (℃) | -20~+80 | ||
| Teža (kg) | 2 | 2.2 | |
| Električni | |||
| Električni podatki, solenoid | |||
| Vrsta ventila | HD-3DREP | HD-3DREPE | |
| Vrsta napetosti | DC | DC | |
| Nazivna napetost (V) | 24 | ||
| Maks. tok (A) | 1.5 | 2.5 | |
| Upornost elektromagnetne tuljave (Ω) | Hladna vrednost pri 20 ℃ | 4.8 | 2 |
| Max.topla vrednost | 7.2 | 3 | |
| Dajatev (%) | 100 | ||
| Temperatura tuljave ℃ | do 150 | ||
| Zaščita | IP65 | ||
| Elektrika, krmilna elektronika | |||
| Ojačevalnik | HD-VT-VSPA2-50-1X/T1 (z 1 časom rampe) | integrirana nadzorna elektronika | |
| HD-VT-VSPA2-50-1X/T5 (s 5 rampi) | |||
| Napajalna napetost | Nazivna napetost VDC | 24 | |
| Spodnja mejna vrednost V | 19 | ||
| Zgornja mejna vrednost V | 35 | ||
| trenutna poraba | Imax A | 1.8 | |
| Impulzni tok A | 4 | ||
Lastnosti:
▶ Neposredno krmiljeni proporcionalni ventili za regulacijo tlaka in smeri pretoka
▶Pogon preko proporcionalnih solenoidov s centralnim navojem in odstranljivo tuljavo
▶Ročna preglasitev, neobvezno
▶Vzmetno središče krmilne tuljave
▶Tip HD-3DREPE z integrirano elektroniko, vmesnik A1
▶Zunanja krmilna elektronika za tip HD-3DREP:
▶Analogni ojačevalnik tipa HD-VT-VSPA2-50-1X/...v formatu Eurocard
▶Digitalni ojačevalnik tipa HD-VT-VSPD-1-1X/. ..v formatu Eurocard
▶Električni ojačevalnik tipa HD-VT-11118 modularne izvedbe
▶ Elektronika ventilov in proporcionalnega krmiljenja iz enega vira
Uporaba:
Proporcionalni reducirni ventil 3DREP6E-2X se pogosto uporablja pri avtomatskem krmiljenju hidravličnih sistemov v različnih panogah, kot so strojna orodja, lahka industrija, metalurgija itd.
3-potni redukcijski ventil tipa 3DREP6-2X ... je neposredno aktiviran s proporcionalnimi solenoidi. Pretvorijo električni vhodni signal v proporcionalni tlačni izhodni signal. Proporcionalni solenoidi so enosmerni solenoidi z mokrimi zatiči, ki jih je mogoče krmiliti in imajo osrednji navoj in odstranljivo tuljavo. Solenoidi se po izbiri krmilijo preko zunanje krmilne elektronike (tip 3DREP-2X) ali integrirane krmilne elektronike (tip 3DREPE-2X).
Ventil je v glavnem sestavljen iz: elektromagnetov (5 in 6), ohišja (1), krmilnega tuljave (2) s tuljavami za merjenje tlaka (3 in 4) in izbirne integrirane elektronike ventila (7).
Ko so solenoidi (5 in 6) brez napetosti, krmilno vreteno (2) držijo v sredinskem položaju kompresijske vzmeti. Krmilna tuljava (2) se neposredno aktivira, ko je eden od solenoidov pod napetostjo.
Npr. z vklopom solenoida (5): tuljava za merjenje tlaka (3) in krmilna tuljava (2) se premakneta v desno sorazmerno z električnim vhodnim signalom. Povezava od P do B in A do T poteka prek prečnih prerezov v obliki odprtine s progresivnimi karakteristikami pretoka.
Izklop solenoida (5): krmilni kolut (2) se vrne v središčni položaj s tlačnimi vzmeti. V srednjem položaju so priključki A in B do T odprti, zato lahko tlačna tekočina prosto teče v rezervoar. Izbirna ročna preglasitev (9 ali 10) omogoča premikanje krmilne tuljave (2) brez vklopa solenoida.
Funkcija te različice 2-položajnega ventila je v osnovi enaka funkciji ventila s 3-pozicijskimi preklopi.
2-pozicijski ventili pa so opremljeni samo s solenoidom 5 ali 6. Čep (11) je nameščen namesto drugega solenoida
Simboli proporcionalnega ventila za zmanjšanje tlaka 3DREP6E-2X
Uporablja se skupaj z drugimi proporcionalnimi ventili
